Switch POE 4 cổng HIKVISION DS-3E1105P-EI

Switch PoE Hikvision DS-3E1105P-EI là thiết bị chia mạng kiêm cấp nguồn cho camera IP qua 4 cổng RJ45 10/100 Mbps. Thiết bị hỗ trợ chuẩn PoE IEEE 802.3af/at, cấp điện đồng thời cho nhiều camera không cần nguồn rời.

Ở chế độ Extend Mode, khoảng cách truyền tín hiệu trên các cổng PoE của DS-3E1105P-EI được mở rộng đáng kể so với mức giới hạn 100 m thông thường của switch PoE tiêu chuẩn. Mức công suất 30 W mỗi cổng cũng cao hơn nhiều switch PoE 4 cổng cùng phân khúc.

Switch PoE 4 cổng DS-3E1105P-EI hiện có giá bán 700.000đ tại Khang Telecom. Đây là mức giá tham khảo cho sản phẩm chính hãng Hikvision, phù hợp cho các hệ thống camera IP quy mô nhỏ và vừa.

Lắp đặt switch PoE này khá đơn giản vì chỉ cần cắm cáp mạng từ switch đến từng camera IP, nguồn điện sẽ được cấp tự động qua cùng dây cáp. Phần thông số kỹ thuật và cách so sánh với các dòng switch PoE khác sẽ được trình bày chi tiết trong các phần dưới đây, bắt đầu từ khái niệm về Switch PoE Hikvision DS-3E1105P-EI.

Switch PoE Hikvision DS-3E1105P-EI là gì

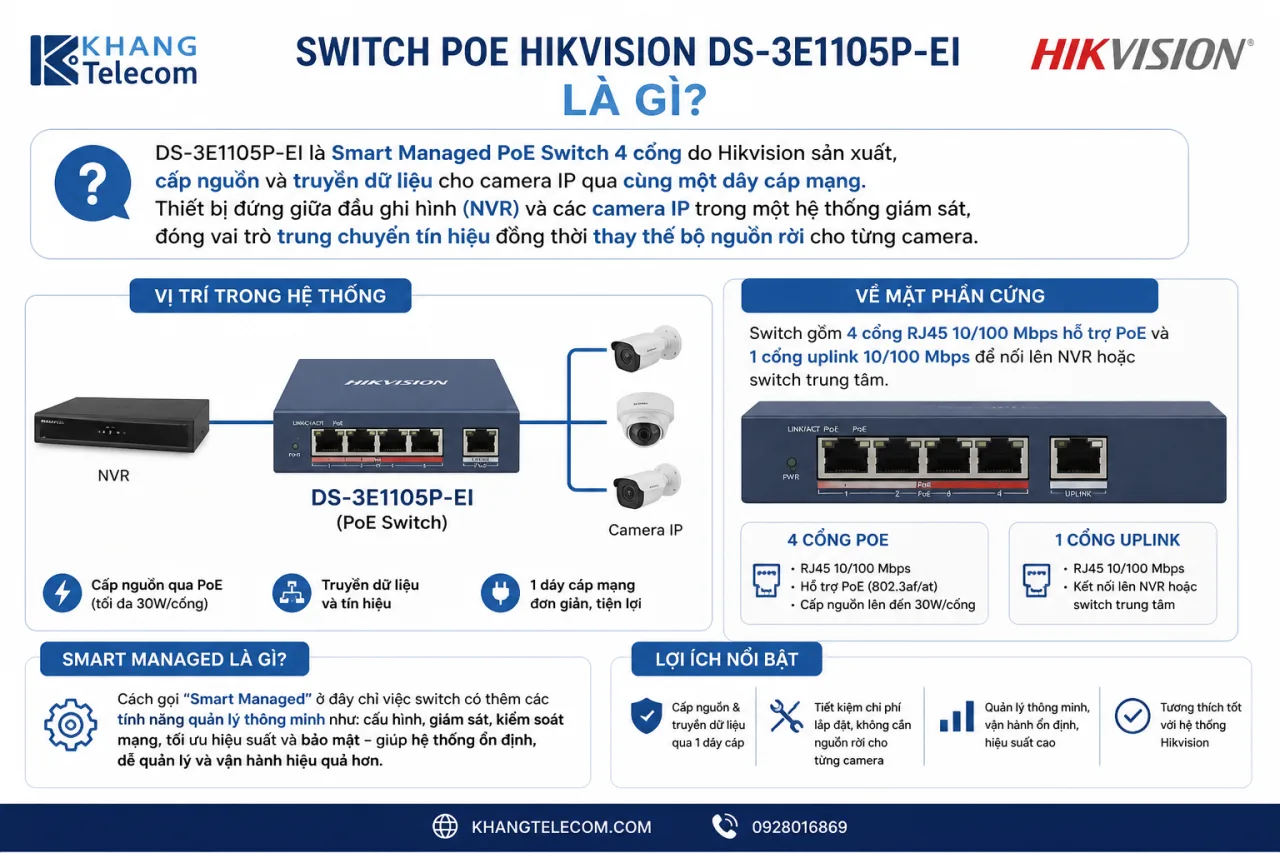

Switch PoE Hikvision DS-3E1105P-EI

DS-3E1105P-EI là Smart Managed PoE Switch 4 cổng do Hikvision sản xuất, cấp nguồn và truyền dữ liệu cho camera IP qua cùng một dây cáp mạng. Thiết bị đứng giữa đầu ghi hình (NVR) và các camera IP trong một hệ thống giám sát, đóng vai trò trung chuyển tín hiệu đồng thời thay thế bộ nguồn rời cho từng camera.

Về mặt phần cứng, switch gồm 4 cổng RJ45 10/100 Mbps hỗ trợ PoE và 1 cổng uplink 10/100 Mbps để nối lên NVR hoặc switch trung tâm. Cách gọi “Smart Managed” ở đây chỉ việc switch có thêm các tính năng giám sát trạng thái cổng như PoE Watchdog, tự động khởi động lại cổng khi phát hiện camera mất kết nối, thay vì chỉ truyền tín hiệu thụ động như switch PoE unmanaged thông thường.

Thông số kỹ thuật Switch PoE Hikvision DS-3E1105P-EI

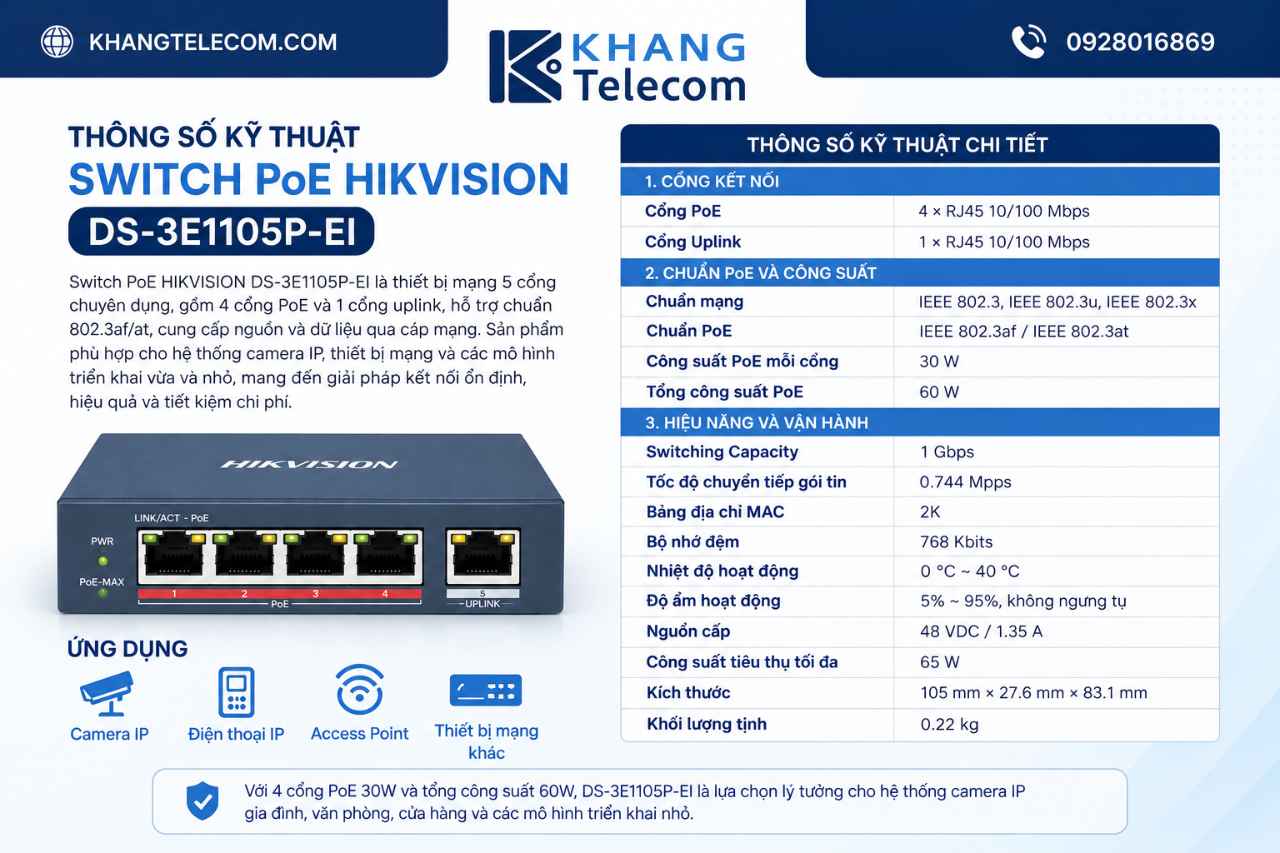

Thông số kỹ thuật Switch PoE Hikvision DS-3E1105P-EI gồm những gì

Thông số kỹ thuật DS-3E1105P-EI gồm 3 nhóm chính: cổng kết nối, chuẩn PoE và công suất, cùng các chỉ số vận hành như switching capacity, bảng MAC, nhiệt độ hoạt động, nguồn cấp. Các nhóm này quyết định khả năng tương thích camera IP và mức tải thực tế của switch, được trình bày cụ thể trong bảng dưới đây.

Công suất PoE và khoảng cách truyền của DS-3E1105P-EI so với các dòng switch PoE khác ra sao

Công suất PoE và khoảng cách truyền của DS-3E1105P-EI so với các dòng switch PoE khác

Ở chế độ Extend Mode, khoảng cách truyền tín hiệu trên các cổng PoE của DS-3E1105P-EI được mở rộng đáng kể so với mức giới hạn 100 m thông thường của switch PoE tiêu chuẩn.

Switch PoE thông thường dùng cáp Cat5e/Cat6 chuẩn Ethernet bị giới hạn bởi suy hao tín hiệu sau 100 m, buộc người lắp đặt phải chèn thêm switch trung gian hoặc converter quang nếu camera đặt xa phòng kỹ thuật. DS-3E1105P-EI xử lý vấn đề này bằng chế độ Extend Mode tích hợp sẵn trên 4 cổng PoE, giảm tốc độ xuống còn 10 Mbps để đổi lấy khoảng cách truyền xa hơn gấp 3 lần mức chuẩn.

Về công suất, tổng 60 W và 30 W mỗi cổng của DS-3E1105P-EI nằm ở mức phổ biến với các switch PoE 4 cổng chuẩn IEEE 802.3at cùng phân khúc, không phải điểm khác biệt chính so với dòng switch khác. Lợi thế thực tế nằm ở việc lắp camera IP tại cổng bảo vệ, cổng kho xa trung tâm mạng mà không cần kéo thêm switch phụ hay dây nguồn riêng.

Hạn chế đi kèm là tốc độ truyền dữ liệu trên cổng chạy Extend Mode giảm xuống 10 Mbps, phù hợp với camera độ phân giải vừa phải hơn là camera 4K cần băng thông lớn.

Mua Switch PoE 4 cổng Hikvision DS-3E1105P-EI chính hãng ở đâu và giá bao nhiêu

Mua Switch PoE 4 cổng Hikvision DS-3E1105P-EI chính hãng ở đâu và giá bao nhiêu

Switch PoE 4 cổng Hikvision DS-3E1105P-EI mua chính hãng tại Khang Telecom với giá 700.000đ. Giá này đi kèm nguồn gốc rõ ràng và chế độ bảo hành đúng chuẩn Hikvision, khác với hàng trôi nổi không rõ xuất xứ.

Mức 700.000đ phù hợp ngân sách lắp đặt hệ camera IP quy mô nhỏ, vì switch 4 cổng này thay thế 4 bộ nguồn rời cho từng camera. Để nhận biết hàng chính hãng khi mua, người dùng kiểm tra một số yếu tố sau:

• Tem nhãn Hikvision in rõ model DS-3E1105P-EI trên vỏ switch, không mờ hoặc tróc.
• Vỏ hộp và phụ kiện đi kèm đúng tiêu chuẩn đóng gói của hãng, không dán chồng nhãn.
• Nơi bán công khai giá niêm yết và có hóa đơn, phiếu bảo hành kèm theo khi giao hàng.
• Thiết bị khởi động ổn định, đèn tín hiệu từng cổng PoE hoạt động đúng như thông số nhà sản xuất công bố.

Mua tại Khang Telecom giúp người dùng đối chiếu các tiêu chí này trực tiếp trước khi thanh toán, tránh rủi ro mua nhầm hàng không chính hãng trôi nổi trên thị trường.

Cách lắp đặt và cấp nguồn cho camera IP qua switch PoE DS-3E1105P-EI

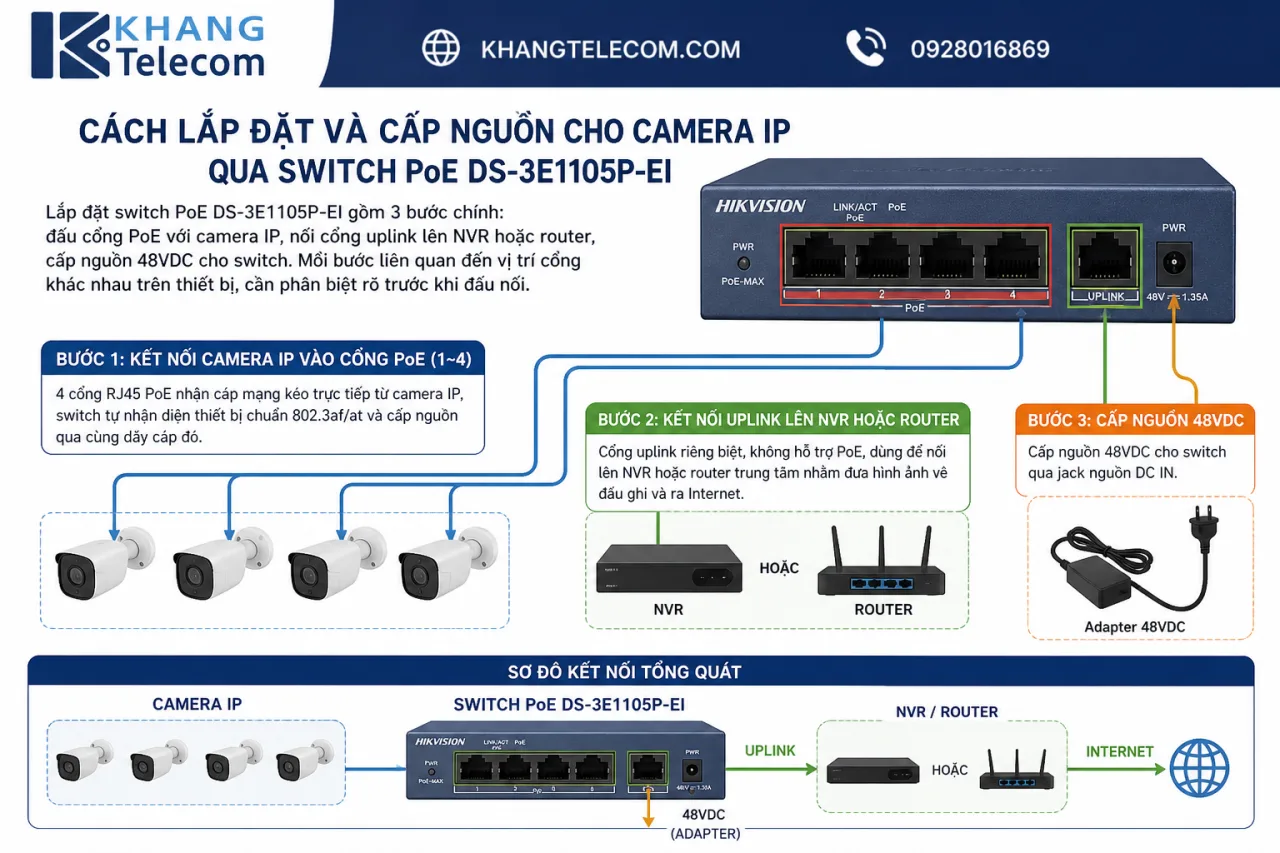

Lắp đặt và cấp nguồn cho camera IP qua switch PoE DS-3E1105P-EI

Lắp đặt switch PoE DS-3E1105P-EI gồm 3 bước chính: đấu cổng PoE với camera IP, nối cổng uplink lên NVR hoặc router, cấp nguồn 48VDC cho switch. Mỗi bước liên quan đến vị trí cổng khác nhau trên thiết bị, cần phân biệt rõ trước khi đấu nối.

4 cổng RJ45 PoE nhận cáp mạng kéo trực tiếp từ camera IP, switch tự nhận diện thiết bị chuẩn 802.3af/at và cấp nguồn qua cùng dây cáp đó. Cổng uplink riêng biệt, không hỗ trợ PoE, dùng để nối lên NVR hoặc router trung tâm nhằm đưa hình ảnh về đầu ghi và ra Internet.

Phần nguồn cấp dùng adapter 48VDC/1,35A đi kèm thiết bị, cắm vào cổng nguồn riêng trên switch, tách biệt hoàn toàn với 5 cổng mạng.

Khi camera đặt xa phòng kỹ thuật, bật Extend Mode trên cổng PoE tương ứng để mở rộng khoảng cách truyền, đổi lại tốc độ cổng đó giảm xuống 10 Mbps. Các cổng còn lại vẫn chạy tốc độ 100 Mbps bình thường nếu không bật chế độ này, nên chỉ kích hoạt Extend Mode đúng cổng nối camera ở xa, tránh bật tràn lan làm giảm băng thông toàn hệ thống không cần thiết.

Cần lưu ý gì khi cấp nguồn 48 VDC cho switch

Cấp nguồn 48 VDC cho switch DS-3E1105P-EI cần dùng đúng adapter 48VDC/1,35A đi kèm theo máy, không thay thế bằng nguồn khác điện áp hoặc dòng thấp hơn. Vấn đề cấp nguồn liên quan trực tiếp tới công suất tiêu thụ tối đa của thiết bị, dưới đây là các điểm cần kiểm tra khi đấu nối.

• Dùng đúng adapter 48VDC/1,35A nguyên bản, không lắp lẫn nguồn của switch hoặc thiết bị khác dù cùng cổng cắm.
• Kiểm tra công suất tiêu thụ tối đa 65 W của switch trước khi chọn ổ cắm điện hoặc bộ lưu điện (UPS) dự phòng, tránh quá tải khi cả 4 cổng PoE đều hoạt động hết công suất.
• Tránh dùng nguồn trôi nổi không đúng điện áp, vì dòng hoặc áp sai lệch làm hỏng mạch cấp nguồn bên trong switch.
• Cắm nguồn vào đúng cổng power riêng trên switch, tách biệt với 5 cổng mạng RJ45.

Switch rút điện trực tiếp từ adapter để phân phối ra 4 cổng PoE, nên nguồn không ổn định ảnh hưởng tới cả khả năng cấp điện cho camera IP lẫn tuổi thọ bo mạch switch.

Những tính năng bảo vệ nào giúp DS-3E1105P-EI hoạt động ổn định lâu dài

DS-3E1105P-EI có 2 tính năng bảo vệ chính: chống sét lan truyền 6 kV và PoE Watchdog. Hai cơ chế này tác động ở hai lớp khác nhau, một lớp bảo vệ phần cứng khỏi xung điện, một lớp giám sát kết nối cổng PoE, được trình bày riêng ở từng mục dưới đây.

PoE Watchdog hoạt động như thế nào

PoE Watchdog hoạt động bằng cách switch tự kiểm tra tín hiệu phản hồi từ camera IP theo chu kỳ, phát hiện cổng không phản hồi và tự ngắt rồi cấp lại nguồn PoE cho cổng đó. Cơ chế này giải quyết tình trạng camera treo hoặc mất kết nối mà không cần người quản trị can thiệp thủ công.

Switch gửi tín hiệu dò tới từng cổng PoE đang hoạt động, so sánh phản hồi nhận được với trạng thái bình thường của thiết bị đầu cuối. Khi một cổng không phản hồi đúng chu kỳ kiểm tra, switch xác định camera ở cổng đó đang treo hoặc lỗi firmware tạm thời.

Switch ngắt nguồn PoE cổng bị lỗi trong thời gian ngắn rồi cấp điện trở lại, tương đương thao tác rút sạc camera bằng tay. Camera khởi động lại từ đầu, khôi phục kết nối về NVR mà không cần kỹ thuật viên đến tận nơi xử lý, hữu ích với các camera lắp ở vị trí khó tiếp cận như cổng kho hay cột đèn ngoài trời.

Chống sét lan truyền 6kV có tác dụng gì trong thực tế

Chống sét lan truyền 6 kV trên DS-3E1105P-EI chặn xung điện áp cao theo đường dây mạng khi sét đánh gần khu vực lắp đặt, bảo vệ mạch PoE bên trong switch và camera IP đấu nối. Ngưỡng 6 kV này tác động trực tiếp tới độ bền thiết bị khi lắp camera ngoài trời hoặc khu vực trống trải dễ bị ảnh hưởng thời tiết.

Sét đánh trúng dây mạng kéo dài ngoài trời sinh ra xung điện áp lan truyền ngược vào cổng PoE, nếu không có mạch chống sét thì xung này phá hỏng chip switch lẫn mạch nguồn camera ở đầu kia dây cáp. Mạch chống sét 6 kV hấp thụ phần lớn năng lượng xung trước khi lan vào linh kiện chính, giảm tỷ lệ hỏng hóc đột ngột sau các đợt mưa giông.

Tính năng này phù hợp lắp đặt tại cổng bảo vệ, bãi xe ngoài trời, cột đèn khu vực xa nhà trạm, nơi dây mạng kéo dài nhiều chục mét ngoài không gian hở.

Kết luận

Switch PoE 4 cổng Hikvision DS-3E1105P-EI hướng đến nhu cầu xây dựng hệ thống giám sát gọn gàng, thuận tiện bảo trì và dễ mở rộng khi số lượng camera tăng. Thiết bị phù hợp cho gia đình, cửa hàng hoặc văn phòng nhỏ. Website bán hàng Khang Telecom cung cấp thông tin giá bán, bảo hành và hỗ trợ để khách hàng thuận tiện tham khảo trước khi lựa chọn phù hợp.
