Bộ chia truyền hình cáp là thiết bị dùng để phân phối tín hiệu từ một nguồn cáp đầu vào ra nhiều đầu ra, giúp nhiều tivi hoặc thiết bị thu tín hiệu cùng hoạt động từ một đường cáp duy nhất. Thiết bị này hoạt động dựa trên nguyên lý chia tín hiệu vật lý, trong đó tổng năng lượng tín hiệu được phân bổ đều cho các nhánh đầu ra, kéo theo mức suy hao nhất định ở mỗi nhánh. Hiểu rõ bản chất hoạt động của bộ chia giúp người dùng tránh được những sai lầm phổ biến trong quá trình lắp đặt và sử dụng.
Trên thị trường hiện nay, bộ chia truyền hình cáp được phân chia theo hai trục chính: số cổng đầu ra (2 cổng, 3 cổng, 4 cổng, 8 cổng) và cấu tạo kỹ thuật (thụ động hoặc có khuếch đại). Mỗi loại phù hợp với một quy mô và nhu cầu sử dụng khác nhau, từ hộ gia đình nhỏ đến chung cư hay tòa nhà văn phòng. Nắm rõ sự khác biệt giữa các loại này là nền tảng để lựa chọn đúng sản phẩm.
Việc chọn đúng bộ chia và lắp đặt đúng kỹ thuật quyết định trực tiếp đến chất lượng tín hiệu truyền hình. Bài viết dưới đây Khang Telecom sẽ cung cấp đầy đủ thông tin về định nghĩa, phân loại, tiêu chí chọn mua và các bước lắp đặt chuẩn kỹ thuật để bạn có thể triển khai hệ thống một cách hiệu quả và ổn định nhất.
Bộ chia truyền hình cáp là gì?
Bộ chia truyền hình cáp là một thiết bị thụ động thuộc nhóm phụ kiện hạ tầng cáp đồng trục, có chức năng nhận một tín hiệu RF đầu vào và phân phối đồng thời sang nhiều đầu ra độc lập mà không cần nguồn điện bên ngoài. Thiết bị này hoạt động trong dải tần CATV từ 5 đến 1000 MHz và là thành phần không thể thiếu trong bất kỳ hệ thống truyền hình cáp nào cần phục vụ nhiều điểm thu cùng lúc.
Để hiểu rõ hơn về bộ chia truyền hình cáp, cần xem xét cả nguyên lý hoạt động lẫn sự khác biệt giữa thiết bị này với các linh kiện tương tự trên thị trường.

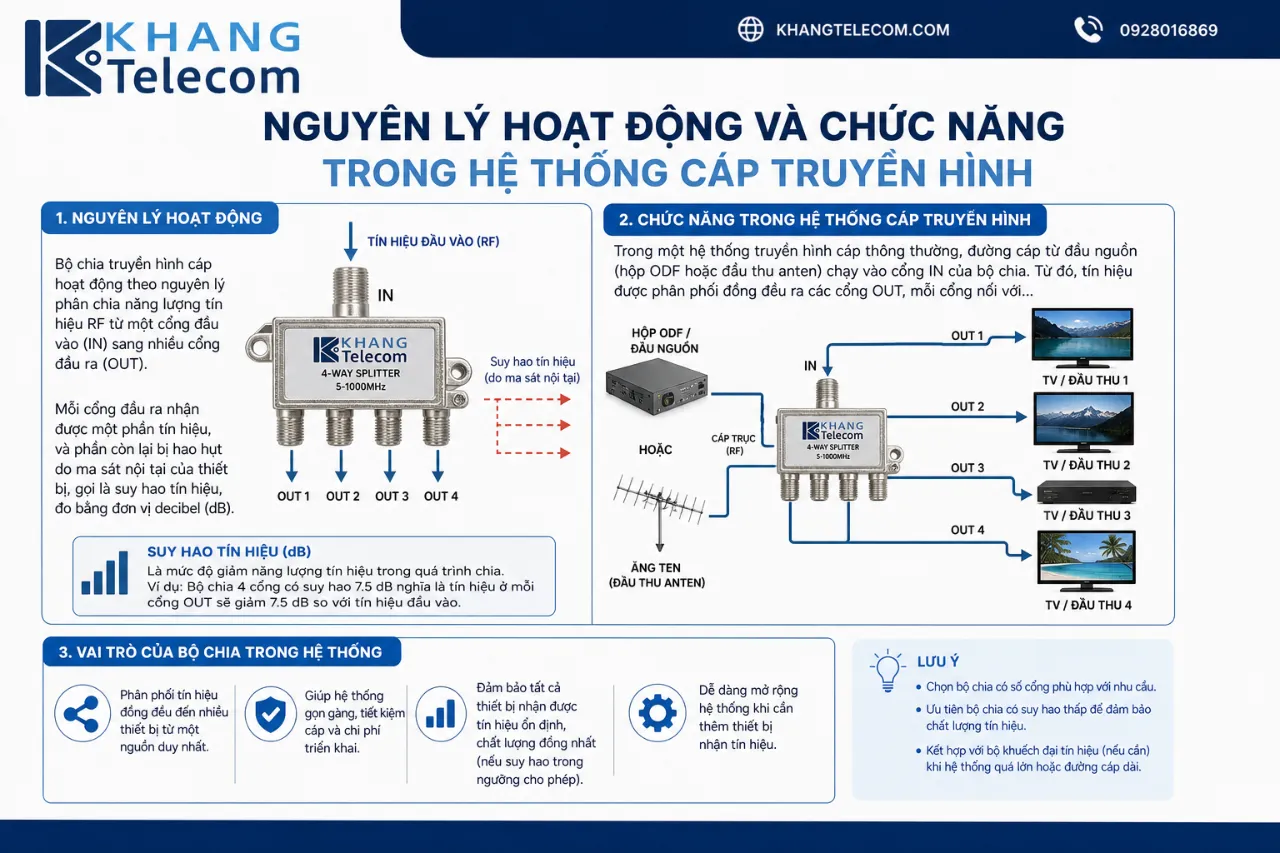

Nguyên lý hoạt động và chức năng trong hệ thống cáp truyền hình
Bộ chia truyền hình cáp hoạt động theo nguyên lý phân chia năng lượng tín hiệu RF từ một cổng đầu vào (IN) sang nhiều cổng đầu ra (OUT). Mỗi cổng đầu ra nhận được một phần tín hiệu, và phần còn lại bị hao hụt do ma sát nội tại của thiết bị, gọi là suy hao tín hiệu, đo bằng đơn vị decibel (dB).
Trong một hệ thống truyền hình cáp thông thường, đường cáp từ đầu nguồn (hộp ODF hoặc đầu thu anten) chạy vào cổng IN của bộ chia. Từ đó, tín hiệu được phân phối đồng đều ra các cổng OUT, mỗi cổng nối với một tivi hoặc đầu thu riêng biệt thông qua dây cáp đồng trục. Điều này cho phép nhiều tivi hoạt động song song từ chung một đường tín hiệu đầu vào mà không cần lắp nhiều dây từ nguồn.
Dải tần hoạt động của bộ chia tiêu chuẩn cho hệ thống CATV là từ 5 MHz đến 1000 MHz, trong khi các dòng hỗ trợ thiết bị truyền hình vệ tinh hoặc DVB-C có thể mở rộng lên đến 2400 MHz. Mức suy hao tín hiệu ở bộ chia 2 cổng thường nằm trong khoảng 3,5 dB mỗi nhánh, và con số này tăng lên khi số cổng đầu ra tăng thêm.

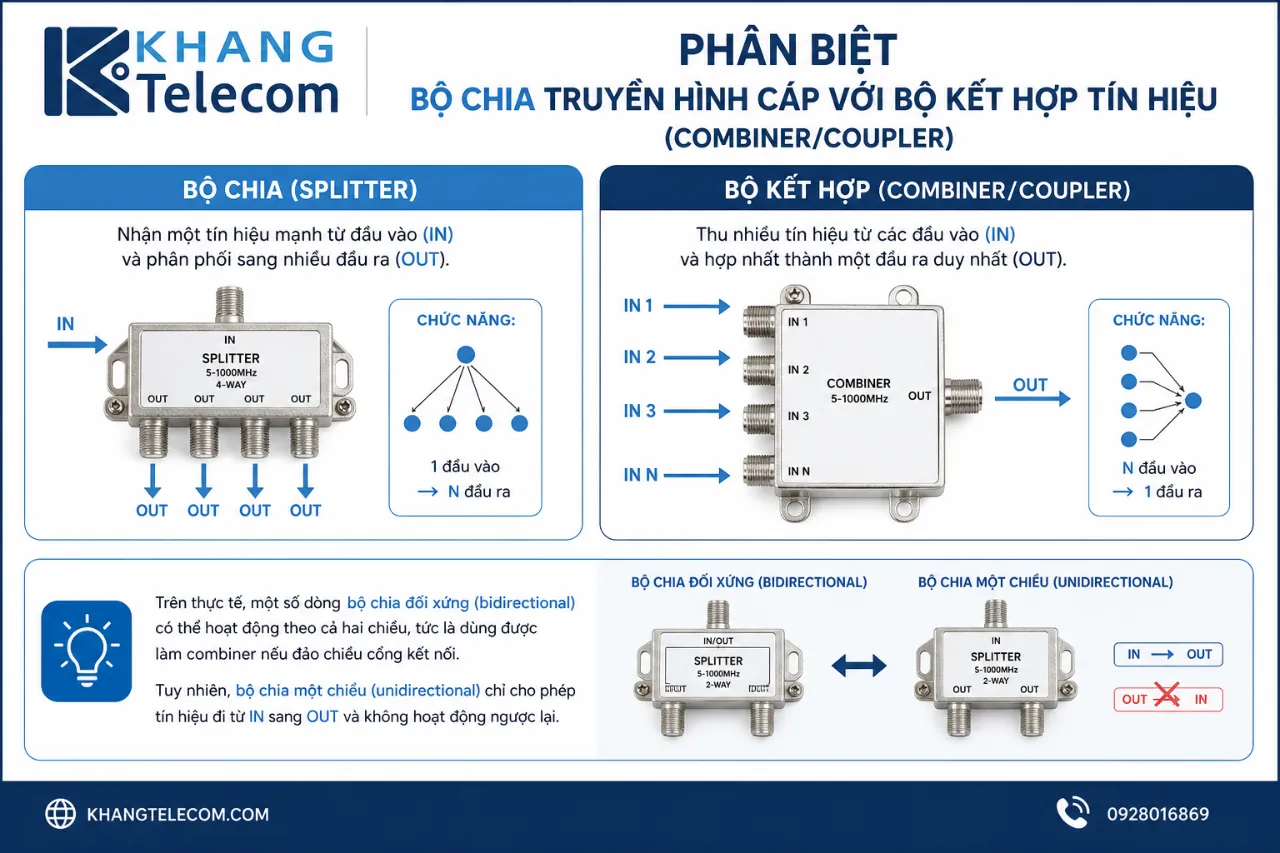

Phân biệt bộ chia truyền hình cáp với bộ kết hợp tín hiệu (combiner/coupler)
Bộ chia (splitter) và bộ kết hợp (combiner hoặc coupler) là hai thiết bị có hình dạng tương tự nhưng ngược chiều chức năng. Bộ chia nhận một tín hiệu mạnh và phân phối sang nhiều đầu ra, trong khi bộ kết hợp thu nhiều tín hiệu đầu vào và hợp nhất thành một đầu ra duy nhất.
Trên thực tế, một số dòng bộ chia đối xứng có thể hoạt động theo cả hai chiều, tức là dùng được làm combiner nếu đảo chiều cổng kết nối. Tuy nhiên, bộ chia một chiều (unidirectional) chỉ cho phép tín hiệu đi từ IN sang OUT và sẽ không hoạt động đúng nếu lắp ngược. Đây là nguyên nhân phổ biến dẫn đến lỗi mất tín hiệu khi người dùng không kiểm tra thông số kỹ thuật trước khi lắp đặt.
Điểm phân biệt thực tế giữa hai loại:
- Bộ chia (Splitter): Có ký hiệu cổng IN và nhiều cổng OUT riêng biệt trên vỏ thiết bị. Dùng để phân phối tín hiệu từ một nguồn ra nhiều điểm thu.
- Bộ kết hợp (Combiner): Có nhiều cổng đầu vào và một cổng đầu ra. Dùng để gộp tín hiệu từ nhiều anten hoặc nguồn vào một đường cáp chung.
- Bộ ghép định hướng (Directional Coupler): Lấy một phần nhỏ tín hiệu từ đường truyền chính sang một nhánh phụ, thường dùng trong hệ thống phân phối tín hiệu tòa nhà (MATV).
Bộ chia truyền hình cáp có những loại nào?
Bộ chia truyền hình cáp hiện nay được phân thành hai trục chính gồm phân loại theo số cổng đầu ra và phân loại theo cấu tạo kỹ thuật, với mỗi trục tương ứng các đặc điểm kỹ thuật và phạm vi ứng dụng khác nhau. Việc nắm rõ hai trục phân loại này giúp người dùng xác định nhanh loại bộ chia phù hợp với hệ thống thực tế của mình.
Dưới đây là phân tích chi tiết từng nhóm để bạn có cơ sở đối chiếu và lựa chọn đúng sản phẩm ngay từ đầu.

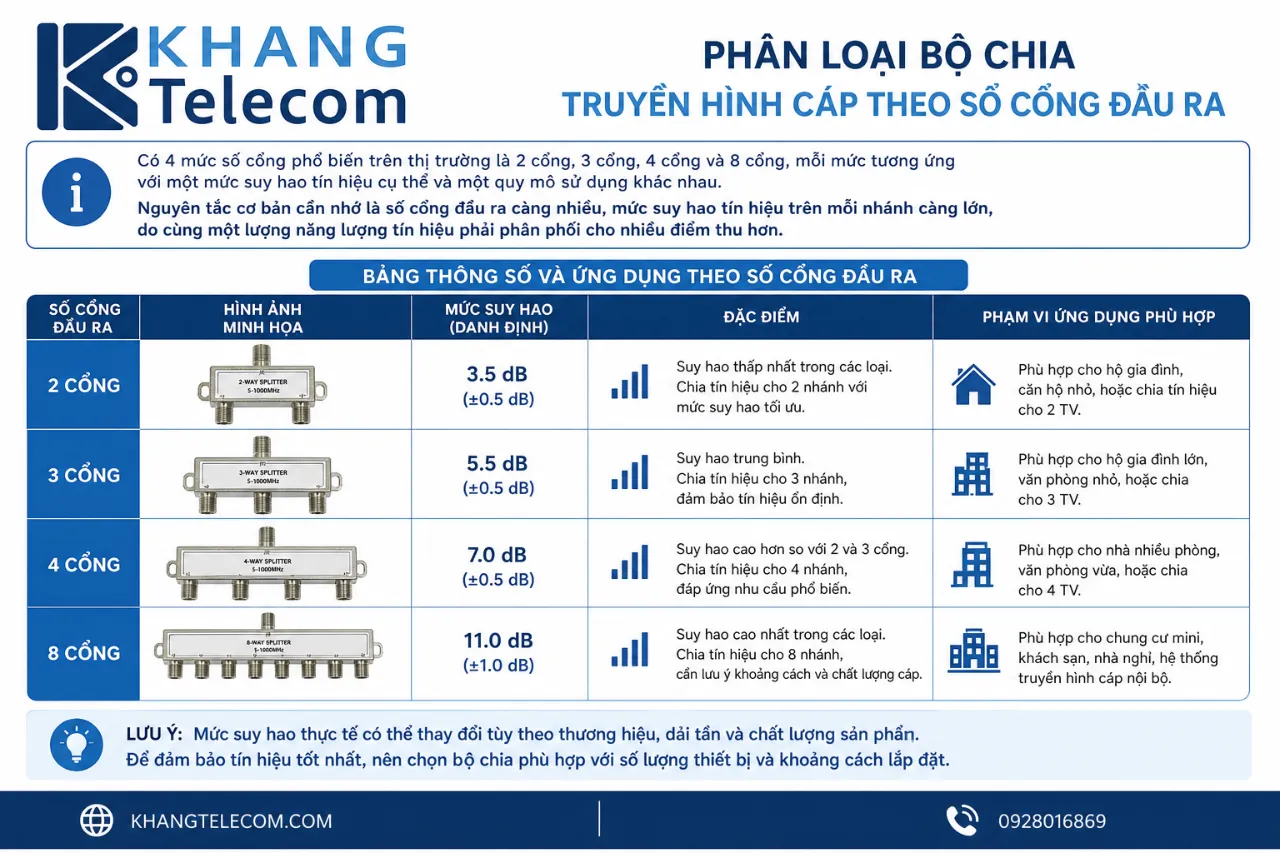

Phân loại bộ chia truyền hình cáp theo số cổng đầu ra
Có 4 mức số cổng phổ biến trên thị trường là 2 cổng, 3 cổng, 4 cổng và 8 cổng, mỗi mức tương ứng với một mức suy hao tín hiệu cụ thể và một quy mô sử dụng khác nhau. Nguyên tắc cơ bản cần nhớ là số cổng đầu ra càng nhiều, mức suy hao tín hiệu trên mỗi nhánh càng lớn, do cùng một lượng năng lượng tín hiệu phải phân phối cho nhiều điểm thu hơn.
Bảng dưới đây tổng hợp đặc điểm kỹ thuật của từng loại theo số cổng. Bảng này giúp người dùng so sánh trực tiếp mức suy hao và phạm vi ứng dụng phù hợp trước khi chọn mua:
| Loại bộ chia | Số cổng OUT | Suy hao mỗi nhánh (dB) | Phạm vi ứng dụng phù hợp |
|---|---|---|---|
| Bộ chia 2 cổng | 2 | 3,5 dB | Căn hộ nhỏ, phòng trọ, gia đình 1-2 tivi |
| Bộ chia 3 cổng | 3 | 5,5 dB | Gia đình có 3 tivi, không gian trung bình |
| Bộ chia 4 cổng | 4 | 7,5 dB | Gia đình nhiều phòng, văn phòng nhỏ |
| Bộ chia 8 cổng | 8 | 12 dB | Chung cư, tòa nhà, cần kết hợp bộ khuếch đại |
Một lưu ý quan trọng khi đọc bảng trên: con số suy hao dB là mức suy hao lý tưởng trong điều kiện tiêu chuẩn. Trên thực tế, suy hao thực tế còn phụ thuộc vào chất lượng dây cáp, độ dài đường truyền và chất lượng đầu nối F-connector. Bộ chia 8 cổng gần như bắt buộc phải đi kèm bộ khuếch đại tín hiệu nếu đường cáp đầu vào không đủ mạnh, đặc biệt trong các hệ thống nhiều tầng.
Điểm khác biệt giữa các loại theo quy mô sử dụng:
- Bộ chia 2 cổng phù hợp nhất cho hộ gia đình nhỏ, nơi chỉ cần kết nối 1 đến 2 tivi từ một đường cáp chung. Mức suy hao thấp nhất giúp chất lượng tín hiệu ổn định ngay cả khi đường cáp đầu vào không quá mạnh.
- Bộ chia 3 và 4 cổng đáp ứng nhu cầu gia đình có nhiều phòng hoặc văn phòng nhỏ cần phân phối tín hiệu đến nhiều điểm thu. Ở mức suy hao từ 5,5 đến 7,5 dB, chất lượng tín hiệu vẫn đảm bảo nếu tín hiệu đầu vào đủ mạnh (thường trên 70 dBμV).
- Bộ chia 8 cổng chủ yếu dùng trong hệ thống phân phối tín hiệu tòa nhà hoặc khu chung cư. Do mức suy hao lên đến 12 dB mỗi nhánh, loại này thường được tích hợp sau một bộ khuếch đại tín hiệu để bù lại phần năng lượng bị mất.

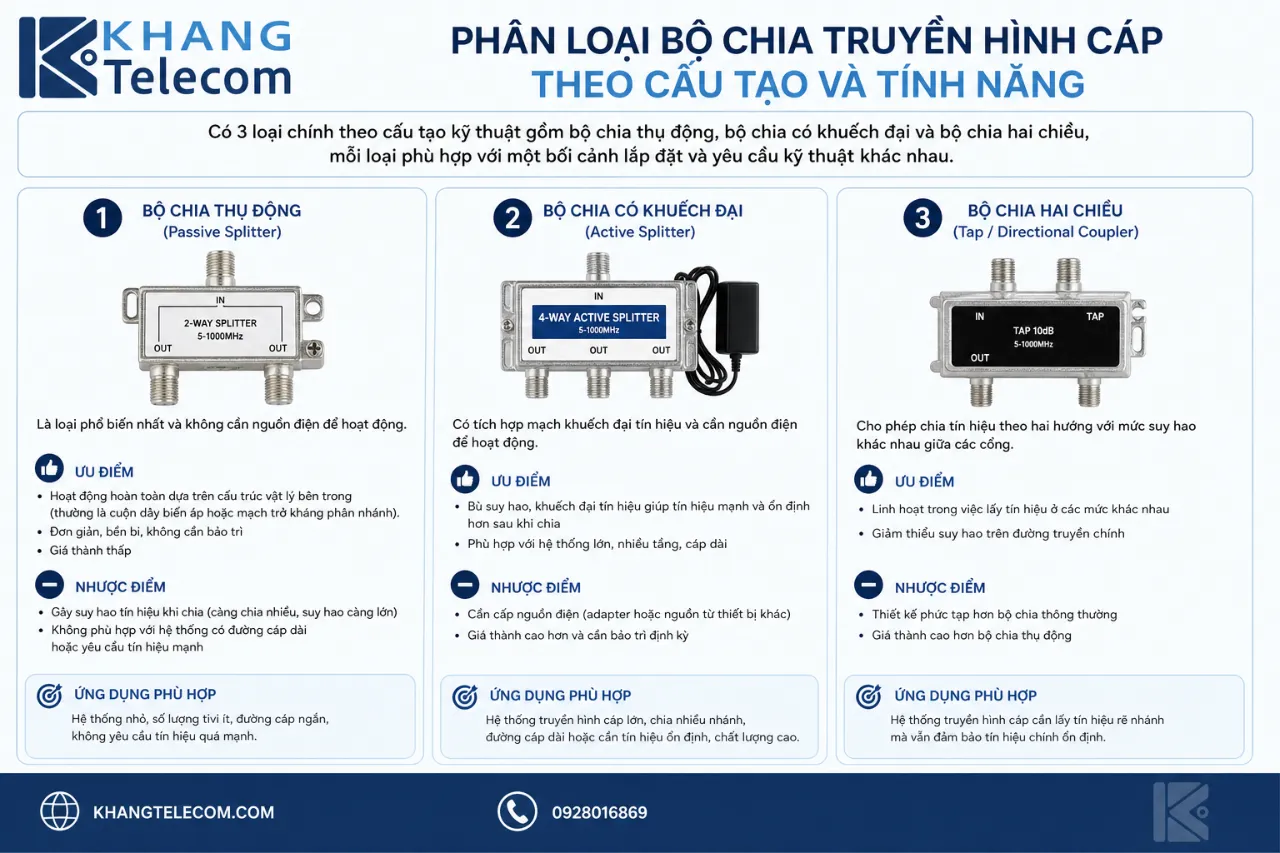

Phân loại bộ chia truyền hình cáp theo cấu tạo và tính năng
Có 3 loại chính theo cấu tạo kỹ thuật gồm bộ chia thụ động, bộ chia có khuếch đại và bộ chia hai chiều, mỗi loại phù hợp với một bối cảnh lắp đặt và yêu cầu kỹ thuật khác nhau.
- Bộ chia thụ động (Passive Splitter) là loại phổ biến nhất và không cần nguồn điện để hoạt động. Thiết bị chia tín hiệu dựa hoàn toàn trên cấu trúc vật lý bên trong, thường là cuộn dây biến áp (transformer) hoặc mạch trở kháng phân nhánh. Ưu điểm của loại này là đơn giản, bền bỉ, không cần bảo trì và giá thành thấp. Nhược điểm là tín hiệu bị suy hao tự nhiên theo số cổng đầu ra mà không có cơ chế bù lại.
- Bộ chia chủ động có khuếch đại (Active/Amplified Splitter) tích hợp thêm mạch khuếch đại tín hiệu bên trong, cần nguồn điện để hoạt động (thường qua adapter 12V hoặc cấp nguồn qua đường cáp). Loại này bù được phần suy hao do chia tín hiệu, giúp duy trì chất lượng tín hiệu ổn định tại mỗi đầu ra ngay cả khi hệ thống có nhiều cổng. Thích hợp cho các hệ thống nhiều tầng, nhiều cổng hoặc khi tín hiệu đầu vào không đủ mạnh để phân chia tự nhiên.
- Bộ chia một chiều và hai chiều phân biệt theo hướng cho phép tín hiệu đi qua. Bộ chia một chiều (unidirectional) chỉ cho phép tín hiệu truyền từ cổng IN sang cổng OUT. Bộ chia hai chiều (bidirectional) cho phép tín hiệu đi theo cả hai hướng, cần thiết trong các hệ thống cáp hỗ trợ dịch vụ tương tác như truyền hình cáp có phản hồi hoặc internet qua cáp đồng trục (DOCSIS). Khi lắp đặt cho hệ thống truyền hình cáp hiện đại tích hợp dịch vụ internet, bắt buộc phải dùng bộ chia hai chiều để đảm bảo luồng dữ liệu phản hồi từ đầu thu về tổng đài không bị chặn lại.
Nên chọn bộ chia truyền hình cáp loại nào cho phù hợp?
Việc chọn bộ chia truyền hình cáp phù hợp phụ thuộc vào 5 yếu tố chính gồm dải tần tương thích, số cổng cần dùng, mức suy hao cho phép, chất liệu vỏ và đầu nối, cùng với thương hiệu và chính sách bảo hành. Nắm đúng các tiêu chí này giúp người dùng chọn được sản phẩm đáp ứng nhu cầu thực tế mà không lãng phí ngân sách vào những tính năng không cần thiết.
Phần dưới đây phân tích chi tiết từng tiêu chí chọn mua và hướng dẫn so sánh trực tiếp giữa các loại bộ chia phổ biến theo nhu cầu thực tế.

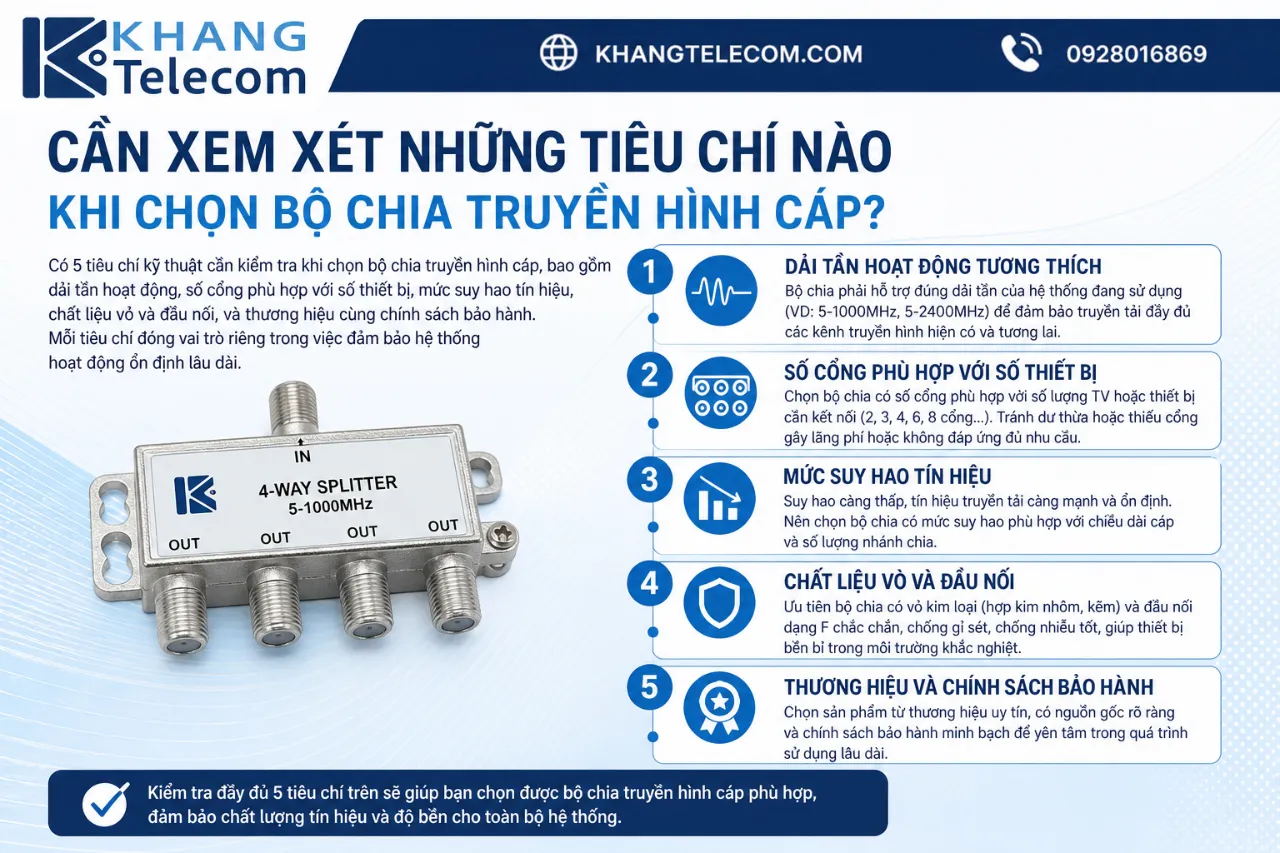

Cần xem xét những tiêu chí nào khi chọn bộ chia truyền hình cáp?
Có 5 tiêu chí kỹ thuật cần kiểm tra khi chọn bộ chia truyền hình cáp, bao gồm dải tần hoạt động, số cổng phù hợp với số thiết bị, mức suy hao tín hiệu, chất liệu vỏ và đầu nối, và thương hiệu cùng chính sách bảo hành. Mỗi tiêu chí đóng vai trò riêng trong việc đảm bảo hệ thống hoạt động ổn định lâu dài.
Cụ thể từng tiêu chí như sau:
1. Dải tần hoạt động tương thích với hệ thống của bạn
Tiêu chí đầu tiên và quan trọng nhất là dải tần. Bộ chia phải hỗ trợ đúng dải tần của hệ thống đang sử dụng:
- Hệ thống truyền hình cáp CATV tiêu chuẩn: yêu cầu dải tần từ 5 MHz đến 1000 MHz.
- Hệ thống truyền hình vệ tinh (DVB-S/S2): cần dải tần từ 950 MHz đến 2400 MHz.
- Hệ thống tích hợp cả truyền hình cáp và internet DOCSIS: cần bộ chia hai chiều hỗ trợ dải tần ngược (return path) từ 5 MHz đến 65 MHz.
Dùng sai dải tần sẽ gây mất hình hoàn toàn hoặc nhiễu tín hiệu nghiêm trọng, dù bộ chia nhìn bề ngoài vẫn kết nối được.
2. Số cổng phù hợp với số lượng tivi và thiết bị cần kết nối
Nguyên tắc chọn số cổng là chọn đúng số lượng cần dùng, không chọn dư. Mỗi cổng OUT dư thừa không được sử dụng đều làm tăng suy hao tổng thể của hệ thống, ngay cả khi không có tivi nào kết nối vào cổng đó (trừ khi cổng được đậy bằng đầu bịt 75 Ohm). Công thức đơn giản: chọn bộ chia có số cổng OUT bằng đúng số tivi cần kết nối.
3. Mức suy hao tín hiệu cho phép
Mức suy hao tiêu chuẩn cho phép tại mỗi đầu ra không nên vượt quá:
- Bộ chia 2 cổng: tối đa 3,5 dB mỗi nhánh.
- Bộ chia 3 cổng: tối đa 5,5 dB mỗi nhánh.
- Bộ chia 4 cổng: tối đa 7,5 dB mỗi nhánh.
Nếu mức suy hao của sản phẩm cao hơn con số trên với cùng số cổng, đó là dấu hiệu chất lượng linh kiện bên trong không đạt chuẩn. Người dùng nên yêu cầu nhà cung cấp công bố datasheet kỹ thuật trước khi mua cho các dự án lắp đặt quy mô lớn.
4. Chất liệu vỏ và đầu nối
Vỏ kim loại (hợp kim kẽm hoặc nhôm) tốt hơn vỏ nhựa ở các điểm sau: chống nhiễu điện từ tốt hơn, tản nhiệt hiệu quả hơn và bền bỉ hơn trong môi trường có nhiệt độ thay đổi. Đầu nối F-connector trên thân bộ chia phải được xi mạ chống oxy hóa (thường là xi niken hoặc xi vàng) để duy trì tiếp xúc điện tốt sau nhiều năm sử dụng. Vỏ nhựa chỉ phù hợp cho môi trường trong nhà và tải thấp.
5. Thương hiệu, xuất xứ và chính sách bảo hành
Trên thị trường Việt Nam, các thương hiệu bộ chia truyền hình cáp được dùng nhiều trong hệ thống dân dụng và chuyên nghiệp bao gồm Kingray (Úc), Johansson (Thụy Điển), Zinwell, PCT (Đài Loan) và các dòng OEM từ Trung Quốc đáp ứng chuẩn CATV. Với hệ thống gia đình, bộ chia có bảo hành từ 12 tháng trở lên và được phân phối chính hãng là tiêu chí tối thiểu nên đảm bảo.

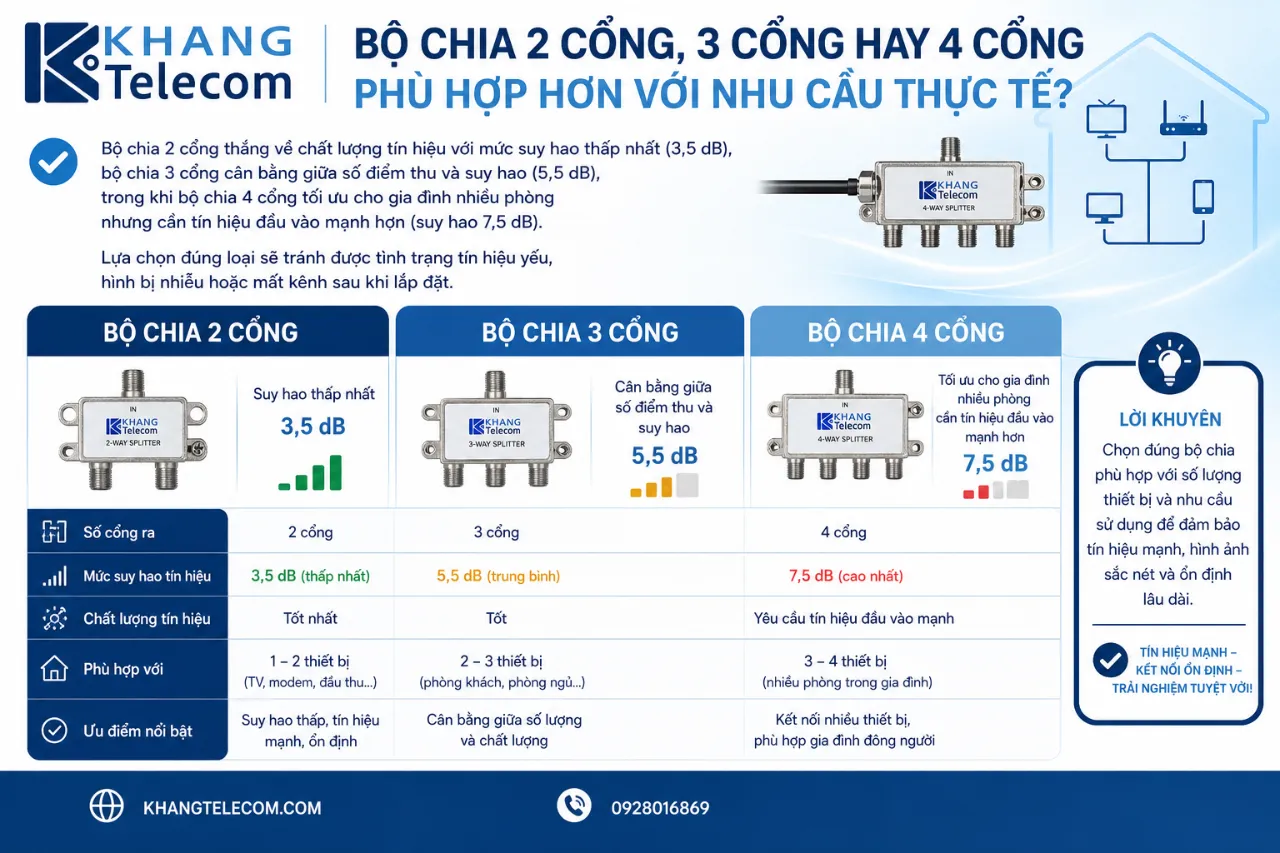

Bộ chia 2 cổng, 3 cổng hay 4 cổng phù hợp hơn với nhu cầu thực tế?
Bộ chia 2 cổng thắng về chất lượng tín hiệu với mức suy hao thấp nhất (3,5 dB), bộ chia 3 cổng cân bằng giữa số điểm thu và suy hao (5,5 dB), trong khi bộ chia 4 cổng tối ưu cho gia đình nhiều phòng nhưng cần tín hiệu đầu vào mạnh hơn (suy hao 7,5 dB). Lựa chọn đúng loại sẽ tránh được tình trạng tín hiệu yếu, hình bị nhiễu hoặc mất kênh sau khi lắp đặt.
Dưới đây là so sánh trực tiếp 3 loại bộ chia theo các tiêu chí quan trọng nhất:
| Tiêu chí so sánh | Bộ chia 2 cổng | Bộ chia 3 cổng | Bộ chia 4 cổng |
|---|---|---|---|
| Suy hao mỗi nhánh | 3,5 dB | 5,5 dB | 7,5 dB |
| Số tivi hỗ trợ | 2 | 3 | 4 |
| Mức tín hiệu đầu vào tối thiểu | 60 dBμV | 65 dBμV | 70 dBμV |
| Giá thành | Thấp nhất | Trung bình | Trung bình đến cao |
| Phù hợp nhất cho | Căn hộ nhỏ, phòng trọ | Gia đình tiêu chuẩn | Gia đình nhiều phòng |
Gợi ý theo từng tình huống thực tế:
- Căn hộ 1 phòng ngủ hoặc phòng trọ: Chọn bộ chia 2 cổng. Tín hiệu ổn định nhất, chi phí thấp, dễ lắp đặt.
- Nhà ở gia đình có 3 phòng cần tivi: Chọn bộ chia 3 hoặc 4 cổng tùy số phòng thực tế. Nếu tín hiệu đầu vào từ nhà mạng đạt trên 70 dBμV thì bộ chia 4 cổng hoàn toàn đáp ứng được.
- Tòa nhà văn phòng hoặc chung cư nhiều tầng: Dùng bộ chia 8 cổng kết hợp bộ khuếch đại đặt trước bộ chia để bù suy hao. Không nên dùng bộ chia 8 cổng đơn lẻ nếu tín hiệu đầu vào dưới 75 dBμV.
Lưu ý quan trọng: tuyệt đối không chọn bộ chia có số cổng dư nhiều so với nhu cầu để “dự phòng tương lai”. Mỗi cổng OUT dư (kể cả khi không kết nối tivi) vẫn hấp thụ một phần năng lượng tín hiệu và làm giảm chất lượng tín hiệu ở các cổng đang sử dụng, trừ khi tất cả cổng dư được đậy bằng đầu bịt 75 Ohm (terminator cap).
Lắp đặt bộ chia truyền hình cáp cần lưu ý những gì?
Lắp đặt bộ chia truyền hình cáp đúng kỹ thuật đòi hỏi tuân thủ 5 bước chính từ kiểm tra tín hiệu đầu vào đến xác nhận toàn hệ thống hoạt động ổn định, đồng thời cần tránh các lỗi phổ biến có thể gây nhiễu hoặc mất tín hiệu hoàn toàn sau khi lắp. Quy trình lắp đặt đúng không chỉ đảm bảo chất lượng hình ảnh ngay sau khi hoàn thành mà còn kéo dài tuổi thọ toàn bộ hệ thống.
Phần dưới đây hướng dẫn chi tiết từng bước thực hiện và liệt kê những lỗi cần tránh để hệ thống vận hành ổn định lâu dài.

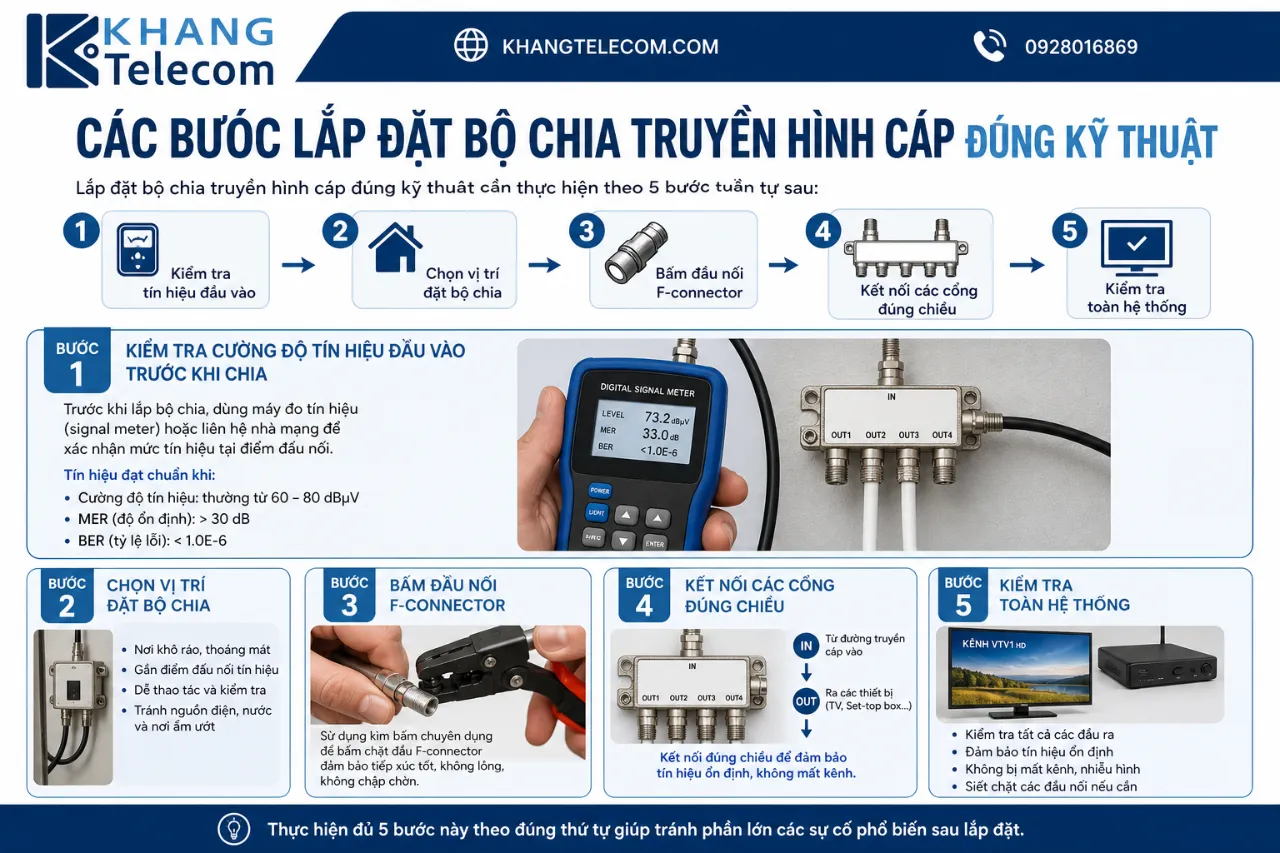

Các bước lắp đặt bộ chia truyền hình cáp đúng kỹ thuật
Lắp đặt bộ chia truyền hình cáp đúng kỹ thuật cần thực hiện theo 5 bước tuần tự: kiểm tra tín hiệu đầu vào, chọn vị trí đặt bộ chia, bấm đầu nối F-connector, kết nối các cổng đúng chiều và kiểm tra toàn hệ thống. Thực hiện đủ 5 bước này theo đúng thứ tự giúp tránh phần lớn các sự cố phổ biến sau lắp đặt.
Bước 1: Kiểm tra cường độ tín hiệu đầu vào trước khi chia
Trước khi lắp bộ chia, dùng máy đo tín hiệu (signal meter) hoặc liên hệ nhà mạng để xác nhận mức tín hiệu tại điểm đấu nối. Tín hiệu đầu vào cần đạt tối thiểu 60 dBμV cho bộ chia 2 cổng và tối thiểu 70 dBμV cho bộ chia 4 cổng. Nếu tín hiệu đầu vào yếu hơn ngưỡng này, cần lắp bộ khuếch đại trước bộ chia thay vì lắp trực tiếp.
Bước 2: Chọn vị trí đặt bộ chia gần nguồn tín hiệu nhất
Nguyên tắc là đặt bộ chia càng gần điểm đầu nguồn cáp (hộp ODF, hộp đấu nối tầng) càng tốt, và từ đó kéo các nhánh cáp ngắn ra từng phòng. Cách đặt này giảm thiểu suy hao tổng thể so với kéo một đường cáp dài từ nguồn đến giữa nhà rồi mới lắp bộ chia. Tránh đặt bộ chia ngoài trời hoặc nơi có độ ẩm cao nếu không có hộp bảo vệ chuyên dụng.
Bước 3: Bấm đầu nối F-connector chuẩn cho từng đầu dây cáp đồng trục
Đây là bước kỹ thuật quan trọng nhất và cũng là nguồn gốc của phần lớn lỗi sau lắp đặt. Quy trình bấm F-connector đúng kỹ thuật:
- Dùng dao chuyên dụng bóc vỏ ngoài dây cáp khoảng 15 mm, không cắt đứt lớp lưới đồng bên trong.
- Đẩy lưới đồng ra phía sau và gấp đều xung quanh vỏ ngoài.
- Bóc tiếp lớp lõi cách điện để lộ lõi đồng trung tâm khoảng 5 mm.
- Lắp đầu F-connector vào và siết bằng kìm bấm chuyên dụng (không dùng kìm bấm thông thường).
- Kiểm tra bằng cách kéo nhẹ: nếu đầu nối không bị tuột ra là đạt yêu cầu.
Bước 4: Kết nối cổng IN và các cổng OUT theo đúng sơ đồ
Cắm đầu cáp từ nguồn tín hiệu vào cổng có ký hiệu IN (hoặc INPUT) trên thân bộ chia. Sau đó cắm từng đầu cáp đến tivi vào các cổng OUT (hoặc OUTPUT). Siết chặt tay mỗi đầu nối F, không dùng dụng cụ để siết quá lực vì có thể làm biến dạng ren. Với các cổng OUT không sử dụng, bắt buộc phải đậy đầu bịt trở kháng 75 Ohm (terminator cap) để tránh phản xạ tín hiệu làm nhiễu các cổng còn lại.
Bước 5: Kiểm tra tín hiệu trên từng tivi sau khi lắp
Sau khi kết nối xong, bật từng tivi và thực hiện dò kênh tự động. Nếu tất cả kênh hiện ra đầy đủ và hình ảnh sắc nét là hệ thống đã hoạt động đúng. Nếu một số kênh bị mờ hoặc bị nhiễu, kiểm tra lại lần lượt: chất lượng đầu nối F tại điểm đó, độ dài dây cáp từ bộ chia đến tivi, và mức tín hiệu đầu vào tổng. Nếu tất cả kênh trên một cổng OUT đều yếu trong khi các cổng khác bình thường, gần như chắc chắn đầu nối F tại cổng đó bị bấm không chặt hoặc dây cáp nhánh đó bị quá dài.

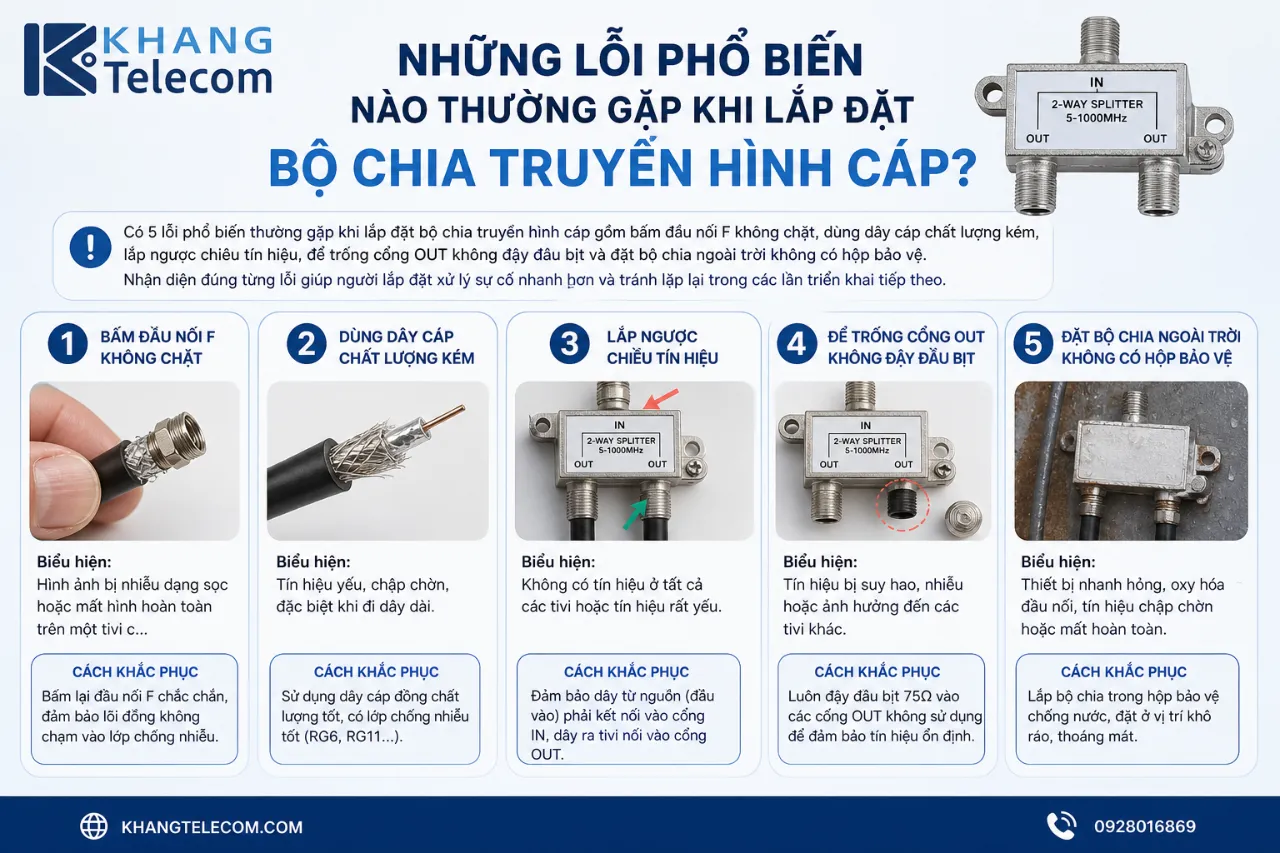

Những lỗi phổ biến nào thường gặp khi lắp đặt bộ chia truyền hình cáp?
Có 5 lỗi phổ biến thường gặp khi lắp đặt bộ chia truyền hình cáp gồm bấm đầu nối F không chặt, dùng dây cáp chất lượng kém, lắp ngược chiều tín hiệu, để trống cổng OUT không đậy đầu bịt và đặt bộ chia ngoài trời không có hộp bảo vệ. Nhận diện đúng từng lỗi giúp người lắp đặt xử lý sự cố nhanh hơn và tránh lặp lại trong các lần triển khai tiếp theo.
Chi tiết từng lỗi và cách khắc phục:
Lỗi 1: Bấm đầu nối F không chặt
Biểu hiện: hình ảnh bị nhiễu dạng sọc hoặc mất hình hoàn toàn trên một tivi cụ thể, trong khi các tivi khác vẫn bình thường. Khắc phục: tháo đầu nối F tại cổng đó ra, cắt lại đầu cáp và bấm F-connector mới bằng kìm bấm chuyên dụng.
Lỗi 2: Dùng dây cáp chất lượng kém
Dây cáp đồng trục loại kém thường có lõi đồng mỏng, lớp lưới thưa hoặc sử dụng lõi thép mạ đồng thay vì lõi đồng nguyên chất. Loại dây này có mức suy hao cao hơn đáng kể so với dây chuẩn, làm tổng suy hao của toàn tuyến vượt ngưỡng cho phép ngay cả khi bộ chia đạt chuẩn. Cách phân biệt: dây cáp chuẩn RG6 có lõi đồng màu vàng óng, uốn cong không bị gãy và trọng lượng nặng hơn dây kém chất lượng cùng kích thước.
Lỗi 3: Lắp ngược chiều tín hiệu (cắm nguồn vào cổng OUT)
Biểu hiện: tất cả tivi đều không nhận được tín hiệu sau khi lắp. Nguyên nhân: với bộ chia một chiều, cổng IN và OUT có cấu tạo điện trở kháng khác nhau. Khi cắm ngược, trở kháng không khớp khiến tín hiệu bị phản xạ toàn phần. Khắc phục: tháo dây từ cổng đang cắm và cắm lại vào đúng cổng IN có ghi nhãn trên thân bộ chia.
Lỗi 4: Để trống cổng OUT không sử dụng mà không đậy đầu bịt
Cổng OUT không được kết nối hoặc đậy bịt sẽ gây hiện tượng phản xạ tín hiệu ngược lại vào hệ thống, tạo ra nhiễu cho tất cả các cổng đang hoạt động. Đầu bịt 75 Ohm (terminator) có giá rất rẻ nhưng vai trò quan trọng trong việc duy trì trở kháng đồng đều toàn tuyến. Đây là lỗi bị bỏ qua nhiều nhất trong các lắp đặt dân dụng.
Lỗi 5: Đặt bộ chia ngoài trời không có hộp bảo vệ
Độ ẩm, mưa và nhiệt độ thay đổi liên tục làm oxy hóa các đầu nối, gây ăn mòn thân bộ chia và làm tăng suy hao theo thời gian. Bộ chia đặt ngoài trời bắt buộc phải được lắp trong hộp bảo vệ chuyên dụng có gioăng chống nước, và các đầu nối F phải được quấn thêm băng keo tự hàn (self-amalgamating tape) để ngăn hơi ẩm xâm nhập vào điểm tiếp xúc kim loại.
Bộ chia truyền hình cáp thụ động và bộ chia có khuếch đại khác nhau như thế nào?
Bộ chia thụ động chia tín hiệu tự nhiên không cần điện nhưng không bù được suy hao, trong khi bộ chia có khuếch đại tích hợp mạch khuếch đại để bù lại phần năng lượng bị mất và duy trì chất lượng tín hiệu ổn định tại tất cả đầu ra. Sự khác biệt này quyết định trực tiếp đến việc loại nào phù hợp với từng hệ thống cụ thể, và việc chọn sai có thể gây ra sự cố tín hiệu nghiêm trọng khó chẩn đoán.
Để chọn đúng giữa hai dòng sản phẩm này, cần hiểu rõ bối cảnh sử dụng phù hợp và các rủi ro kỹ thuật đặc thù của từng loại.

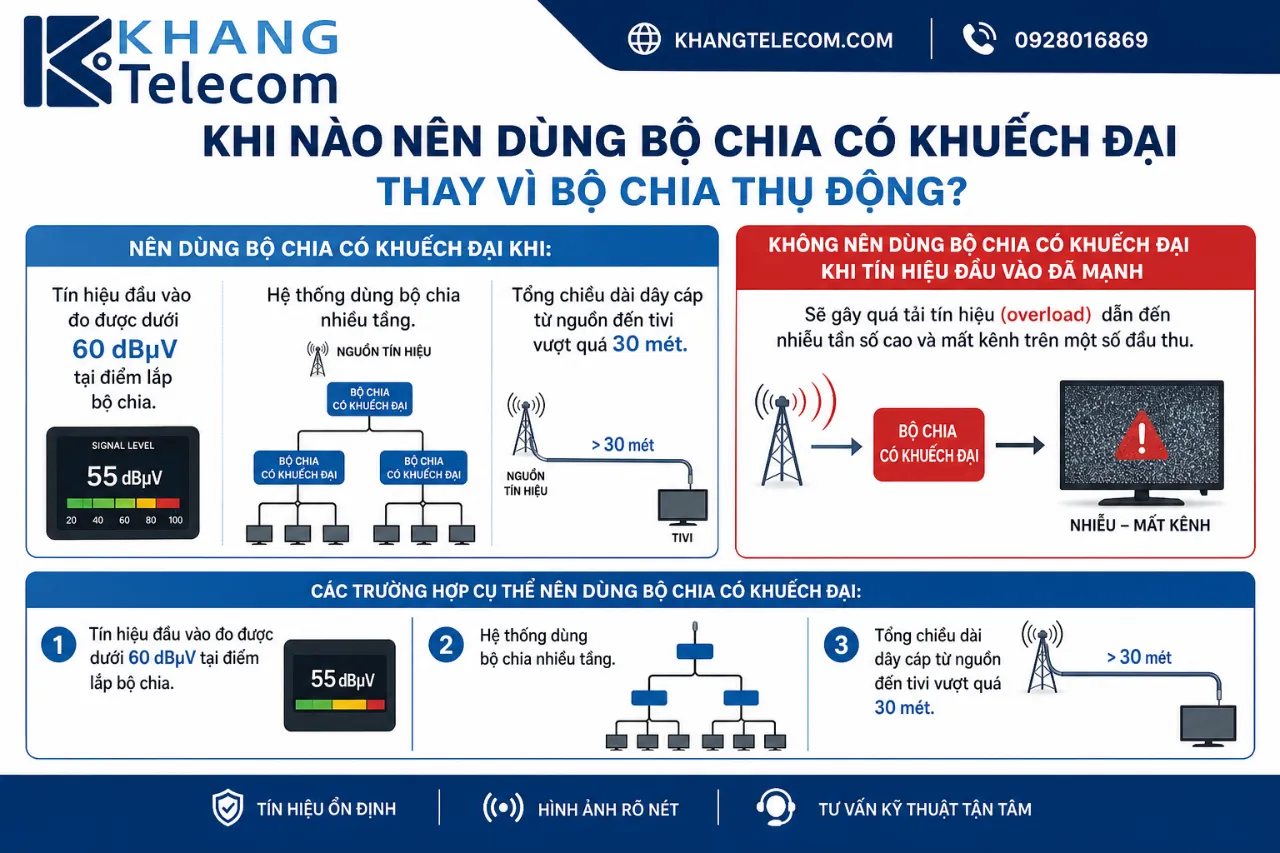

Khi nào nên dùng bộ chia có khuếch đại thay vì bộ chia thụ động?
Nên dùng bộ chia có khuếch đại khi tín hiệu đầu vào đo được dưới 60 dBμV, khi hệ thống có nhiều tầng chia hoặc khi tổng chiều dài dây cáp từ nguồn đến tivi vượt quá 30 mét. Ngược lại, nếu dùng bộ chia khuếch đại trong điều kiện tín hiệu đầu vào đã mạnh, sẽ gây quá tải tín hiệu (overload) dẫn đến nhiễu tần số cao và mất kênh trên một số đầu thu.
Các trường hợp cụ thể nên dùng bộ chia có khuếch đại:
- Tín hiệu đầu vào đo được dưới 60 dBμV tại điểm lắp bộ chia.
- Hệ thống dùng bộ chia nhiều tầng (cascade), ví dụ bộ chia đầu tiên chia cho các tầng, sau đó mỗi tầng lại có bộ chia thứ hai cho từng phòng.
- Đường cáp từ bộ chia đến tivi dài hơn 20 đến 30 mét, cộng thêm suy hao của bộ chia đã vượt ngưỡng cho phép.
Rủi ro khi dùng bộ chia khuếch đại không đúng chỗ: nếu tín hiệu đầu vào đã mạnh (trên 80 dBμV) mà vẫn thêm khuếch đại, bộ khuếch đại sẽ đẩy tín hiệu vượt ngưỡng xử lý của đầu thu, gây méo tín hiệu phi tuyến (intermodulation distortion) và hiện tượng nhiễu ngược vào đường truyền. Chi phí của bộ chia khuếch đại cao hơn bộ chia thụ động từ 3 đến 5 lần và cần có nguồn điện ổn định liên tục để hoạt động.

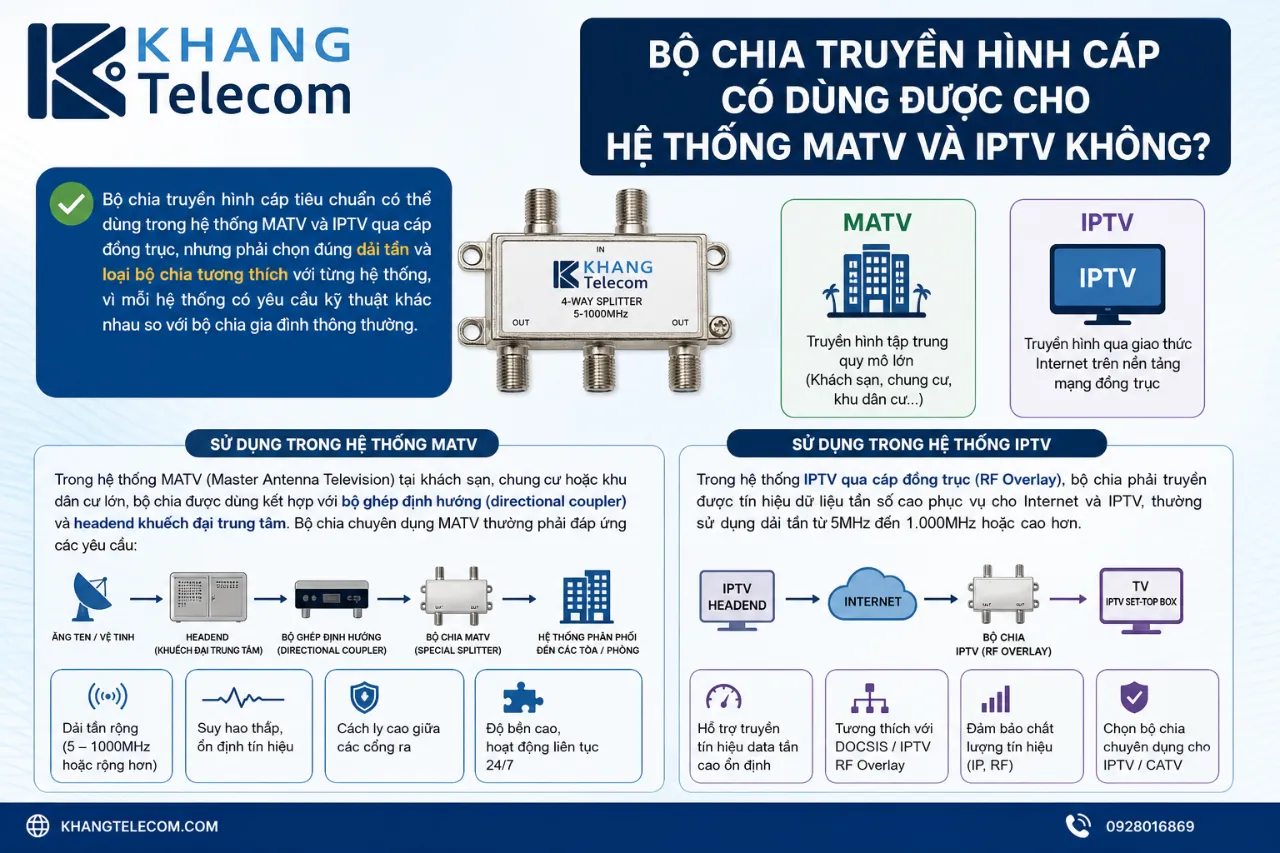

Bộ chia truyền hình cáp có dùng được cho hệ thống MATV và IPTV không?
Bộ chia truyền hình cáp tiêu chuẩn có thể dùng trong hệ thống MATV và IPTV qua cáp đồng trục, nhưng phải chọn đúng dải tần và loại bộ chia tương thích với từng hệ thống, vì mỗi hệ thống có yêu cầu kỹ thuật khác nhau so với bộ chia gia đình thông thường.
Trong hệ thống MATV (Master Antenna Television) tại khách sạn, chung cư hoặc khu dân cư lớn, bộ chia được dùng kết hợp với bộ ghép định hướng (directional coupler) và headend khuếch đại trung tâm. Bộ chia chuyên dụng MATV thường phải đáp ứng chuẩn suy hao đồng đều giữa các cổng (insertion loss uniformity) cao hơn bộ chia gia đình, và phải hỗ trợ dải tần rộng hơn để xử lý đồng thời nhiều dải tần kênh khác nhau từ headend.
Đối với hệ thống IPTV triển khai qua hạ tầng cáp đồng trục (thường dùng chuẩn DOCSIS hoặc MoCA), bắt buộc dùng bộ chia hai chiều hỗ trợ dải tần ngược (return path) từ 5 MHz đến 42 MHz hoặc 5 MHz đến 65 MHz tùy chuẩn mạng. Bộ chia một chiều thông thường sẽ chặn toàn bộ luồng dữ liệu phản hồi từ đầu thu về tổng đài, khiến dịch vụ IPTV không hoạt động dù tivi vẫn hiển thị được kênh quảng bá. Đây là điểm kỹ thuật mà nhiều người lắp đặt bỏ qua khi triển khai hệ thống IPTV trong các tòa nhà hiện đại.
Việc lựa chọn đúng loại bộ chia và lắp đặt đúng kỹ thuật sẽ giúp hệ thống hoạt động ổn định, hạn chế suy hao tín hiệu và nâng cao trải nghiệm giải trí. Khang Telecom cung cấp đa dạng bộ chia truyền hình cáp chính hãng, phù hợp cho cả nhu cầu gia đình và công trình chuyên nghiệp.
