Phụ kiện cáp quang

Phụ kiện cáp quang gồm nhiều loại khác nhau, được phân thành ba nhóm chính: nhóm đầu nối và kết nối (connector, adapter, pigtail, patch cord), nhóm hộp và tủ phân phối (splice closure, ODF, splice tray) và nhóm dụng cụ hỗ trợ thi công. Mỗi nhóm phụ kiện đảm nhận một chức năng riêng biệt trong toàn bộ hệ thống cáp quang, từ việc ghép nối sợi quang giữa các thiết bị cho đến bảo vệ mối hàn trước các tác động môi trường khắc nghiệt. Hiểu rõ danh mục phụ kiện giúp kỹ thuật viên và người mua lựa chọn đúng loại, tránh lãng phí và đảm bảo hệ thống truyền tín hiệu hoạt động ổn định lâu dài.

Mỗi loại phụ kiện cáp quang có công dụng đặc trưng riêng không thể thay thế lẫn nhau. Connector chịu trách nhiệm kết nối đầu sợi quang vào thiết bị hoặc adapter, trong khi splice closure bảo vệ mối hàn khỏi tác động của môi trường ngoài trời. ODF đóng vai trò trung tâm phân phối và quản lý toàn bộ sợi quang trong phòng máy chủ. Nắm vững công dụng cụ thể của từng loại sẽ giúp người dùng thiết kế hệ thống cáp quang hiệu quả, giảm thiểu nguy cơ suy hao tín hiệu và lỗi kết nối trong quá trình vận hành.

Cách chọn phụ kiện cáp quang phù hợp phụ thuộc vào bốn tiêu chí cốt lõi: loại sợi quang đang sử dụng (singlemode hay multimode), chuẩn đầu nối của hệ thống, môi trường lắp đặt (trong nhà hay ngoài trời) và dung lượng cần quản lý. Lựa chọn sai phụ kiện không chỉ gây suy hao tín hiệu mà còn dẫn đến chi phí sửa chữa cao và hệ thống không ổn định về lâu dài. Phần nội dung dưới đây Khang Telecom sẽ hướng dẫn chi tiết từng tiêu chí để bạn đưa ra quyết định đúng đắn ngay từ đầu.

Phụ Kiện Cáp Quang Là Gì Và Gồm Những Loại Nào?

Phụ kiện cáp quang là các thành phần và linh kiện đi kèm hệ thống cáp quang, có chức năng kết nối, bảo vệ và phân phối tín hiệu quang giữa các điểm trong mạng lưới truyền thông. Các phụ kiện này được phân thành ba nhóm lớn: nhóm đầu nối và kết nối, nhóm hộp và tủ phân phối, và nhóm dụng cụ hỗ trợ thi công.

Cụ thể hơn, bảng dưới đây tổng hợp danh mục phụ kiện cáp quang theo từng nhóm chức năng, giúp người dùng hình dung toàn bộ hệ sinh thái linh kiện trước khi đi vào chi tiết từng loại:

Bảng trên liệt kê ba nhóm phụ kiện cáp quang chính cùng các sản phẩm cụ thể thuộc từng nhóm, giúp người đọc nhanh chóng xác định nhóm phụ kiện phù hợp với nhu cầu. Tiếp theo, chúng ta sẽ đi sâu vào từng nhóm để hiểu rõ đặc điểm nhận dạng và vai trò của mỗi loại phụ kiện.

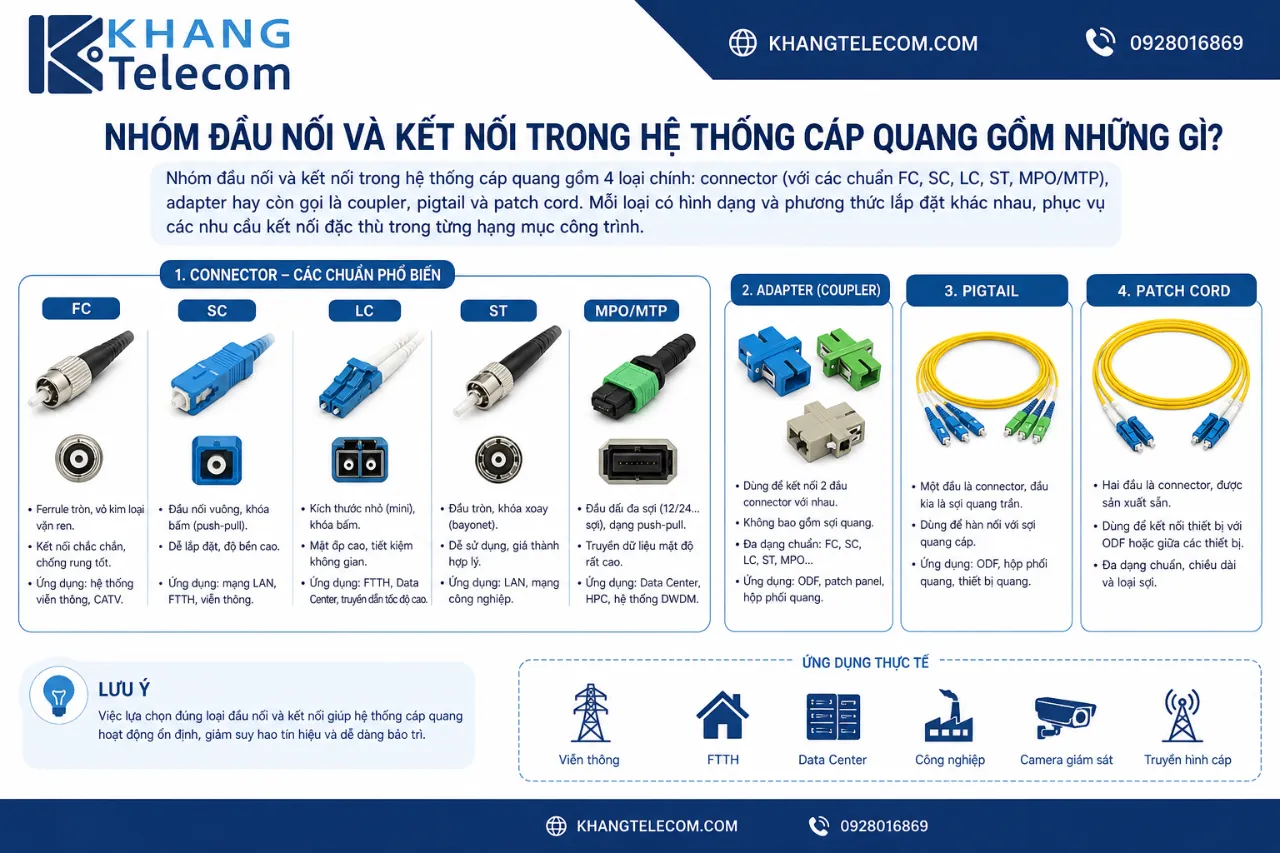

Nhóm Đầu Nối Và Kết Nối Trong Hệ Thống Cáp Quang Gồm Những Gì?

Nhóm đầu nối và kết nối trong hệ thống cáp quang gồm 4 loại chính: connector (với các chuẩn FC, SC, LC, ST, MPO/MTP), adapter hay còn gọi là coupler, pigtail và patch cord. Mỗi loại có hình dạng và phương thức lắp đặt khác nhau, phục vụ các nhu cầu kết nối đặc thù trong từng hạng mục công trình.

Để phân biệt từng loại đầu nối một cách trực quan, dưới đây là mô tả chi tiết về hình dạng, ký hiệu và đặc điểm nhận diện của từng loại connector phổ biến trên thị trường:

• Connector FC (Ferrule Connector): Có thiết kế ren vặn, hình trụ tròn với cơ chế khóa bằng cách xoay. Loại này phổ biến trong các thiết bị đo lường, máy phát laser và hệ thống đòi hỏi độ ổn định kết nối cao. Phân biệt qua màu vỏ: màu vàng cho singlemode, màu đen/xám cho multimode.
• Connector SC (Subscriber Connector): Có thiết kế hình vuông, cơ chế push-pull dễ cắm và rút. Đây là loại connector phổ biến nhất trong các mạng LAN, FTTH và hệ thống truyền hình cáp. Màu xanh lam cho singlemode APC, màu xanh lá cho singlemode UPC và màu beige cho multimode.
• Connector LC (Lucent Connector): Nhỏ gọn hơn SC khoảng một nửa, cũng dùng cơ chế push-pull. LC ngày càng phổ biến trong thiết bị mạng hiện đại do tiết kiệm không gian và phù hợp với mật độ kết nối cao. Màu xanh lam cho singlemode, màu beige hoặc aqua cho multimode.
• Connector ST (Straight Tip): Có cơ chế xoay khóa kiểu bayonet, hình trụ tròn. Loại này thường gặp trong các hệ thống mạng cũ, đặc biệt phổ biến trong các công trình xây dựng trước năm 2010.
• Connector MPO/MTP: Là loại đầu nối mật độ cao, cho phép kết nối nhiều sợi cùng lúc (8, 12 hoặc 24 sợi) trong một đầu nối duy nhất. Đây là lựa chọn tiêu chuẩn cho trung tâm dữ liệu thế hệ mới và các hệ thống đường trục tốc độ cao.
• Pigtail là dây quang có một đầu đã gắn sẵn connector và đầu còn lại để hở (naked fiber) dùng để hàn trực tiếp vào sợi cáp quang.
• Patch Cord khác với pigtail ở chỗ cả hai đầu đều đã có connector, giúp kết nối linh hoạt giữa hai thiết bị đã có sẵn adapter mà không cần hàn.

Về phân biệt singlemode và multimode qua màu sắc, tiêu chuẩn phổ biến hiện nay quy định: vỏ màu vàng hoặc xanh lam dành cho sợi singlemode (SM/OS1/OS2), vỏ màu cam hoặc beige cho multimode OM1/OM2, màu aqua (xanh ngọc) cho OM3/OM4 và màu tím (violet/erika) cho OM5.

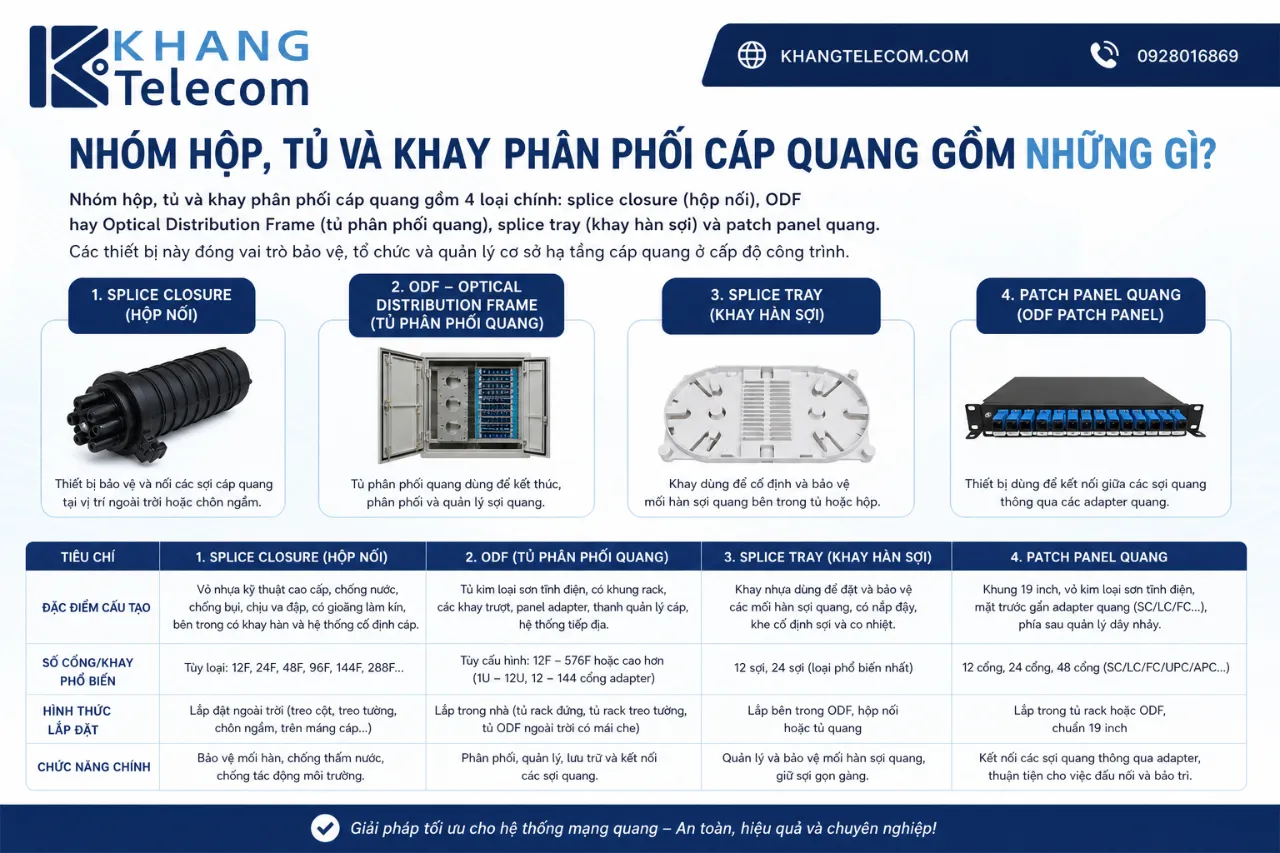

Nhóm Hộp, Tủ Và Khay Phân Phối Cáp Quang Gồm Những Gì?

Nhóm hộp, tủ và khay phân phối cáp quang gồm 4 loại chính: splice closure (hộp nối), ODF hay Optical Distribution Frame (tủ phân phối quang), splice tray (khay hàn sợi) và patch panel quang. Các thiết bị này đóng vai trò bảo vệ, tổ chức và quản lý cơ sở hạ tầng cáp quang ở cấp độ công trình.

Dưới đây là bảng mô tả đặc điểm cấu tạo, số cổng phổ biến và hình thức lắp đặt của từng loại phụ kiện thuộc nhóm này:

Bảng trên so sánh bốn loại phụ kiện phân phối cáp quang theo đặc điểm cấu tạo, số cổng và cách lắp đặt, giúp kỹ thuật viên xác định loại phù hợp với từng hạng mục công trình cụ thể.

Splice Closure có cấu tạo gồm vỏ chịu lực bên ngoài (thường bằng nhựa ABS hoặc PE) và các khay hàn bên trong, được thiết kế để lắp ở môi trường ngoài trời hoặc ngầm dưới đất.

ODF là tủ tổng hợp nhiều tính năng trong một: chứa khay hàn, patch panel, cuộn dây dự phòng và tổ chức dây quang gọn gàng cho phòng máy chủ.

Splice Tray là linh kiện con bên trong splice closure hoặc ODF, chịu trách nhiệm giữ và bảo vệ từng mối hàn fusion một cách an toàn, tránh sợi quang bị cong hay gãy do bán kính uốn cong quá nhỏ.

Công Dụng Của Các Loại Phụ Kiện Cáp Quang Là Gì?

Mỗi loại phụ kiện cáp quang đảm nhận một công dụng cụ thể và không thể thay thế lẫn nhau trong hệ thống: nhóm đầu nối chịu trách nhiệm kết nối và truyền dẫn tín hiệu quang, nhóm hộp và tủ phân phối chịu trách nhiệm bảo vệ cơ học và tổ chức quản lý, còn nhóm dụng cụ hỗ trợ thi công đảm bảo các mối hàn và kết nối đạt chất lượng kỹ thuật.

Hiểu rõ công dụng của từng loại phụ kiện giúp người thiết kế hệ thống chọn đúng sản phẩm cho đúng vị trí, từ đó tối ưu hiệu suất truyền tín hiệu và kéo dài tuổi thọ toàn hệ thống. Hai nhóm cần phân tích kỹ nhất là nhóm đầu nối (connector, adapter, pigtail) và nhóm thiết bị bảo vệ, phân phối (splice closure, ODF, splice tray).

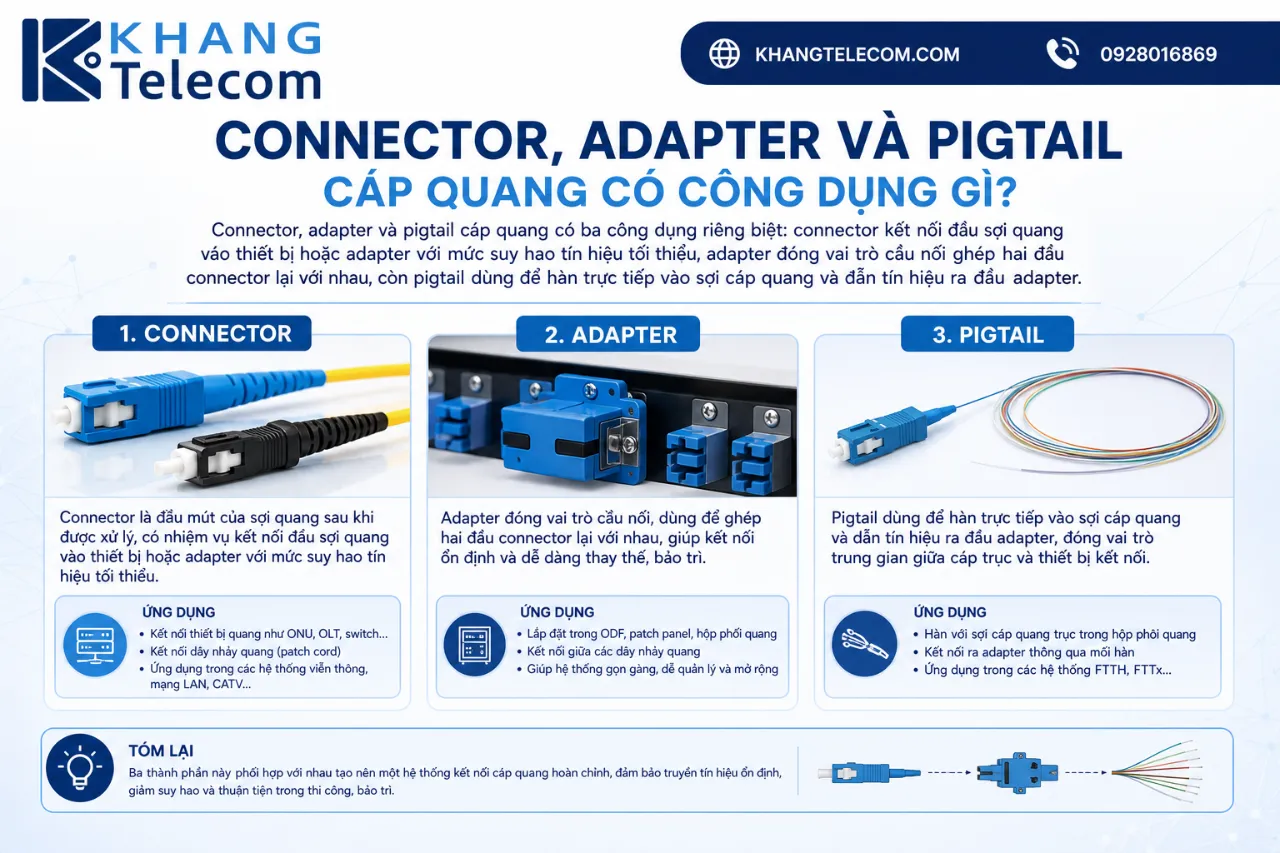

Connector, Adapter Và Pigtail Cáp Quang Có Công Dụng Gì?

Connector, adapter và pigtail cáp quang có ba công dụng riêng biệt: connector kết nối đầu sợi quang vào thiết bị hoặc adapter với mức suy hao tín hiệu tối thiểu, adapter đóng vai trò cầu nối ghép hai đầu connector lại với nhau, còn pigtail dùng để hàn trực tiếp vào sợi cáp quang và dẫn tín hiệu ra đầu adapter.

Hơn nữa, mỗi loại có phạm vi ứng dụng khác nhau tùy theo vị trí lắp đặt trong hệ thống. Dưới đây là phân tích chi tiết công dụng của từng loại:

• Connector là đầu mút của sợi quang sau khi được đánh bóng và lắp vào ferrule (ống dẫn). Công dụng chính là đảm bảo sợi quang tiếp xúc chính xác với thiết bị thu phát hoặc adapter, giảm insertion loss (suy hao khi cắm) xuống mức thấp nhất, thường dưới 0,3 dB cho loại chuẩn và dưới 0,1 dB cho loại cao cấp. Connector phải được vệ sinh thường xuyên vì bụi bẩn trên bề mặt ferrule là nguyên nhân hàng đầu gây suy hao tín hiệu đột ngột.
• Adapter (coupler) không truyền tín hiệu trực tiếp mà đóng vai trò giá đỡ cơ học, giúp hai đầu connector từ hai phía tiếp xúc chính xác tâm với nhau. Chất lượng của adapter ảnh hưởng trực tiếp đến insertion loss và return loss của toàn điểm kết nối. Adapter được gắn cố định trên mặt patch panel hoặc ODF và là điểm duy nhất cho phép tháo lắp linh hoạt trong hệ thống.
• Pigtail được sử dụng trong ODF và splice closure khi cần kết hợp hàn fusion (để có mối nối có độ suy hao rất thấp) với khả năng tháo lắp qua adapter. Một đầu pigtail được hàn vào sợi cáp quang gốc, đầu còn lại (đã có connector) cắm vào adapter trên patch panel. Phương pháp này mang lại chất lượng kết nối tốt hơn so với việc dùng patch cord trực tiếp vì loại bỏ hoàn toàn một điểm kết nối cơ học.
• Patch Cord khác với pigtail ở chỗ cả hai đầu đều có connector, cho phép kết nối nhanh và linh hoạt giữa hai adapter đã có sẵn trên thiết bị hoặc patch panel mà không cần bất kỳ thao tác hàn nào. Patch cord thường được dùng để kết nối từ ODF đến switch quang, từ switch đến thiết bị đầu cuối, hoặc giữa các rack trong data center.

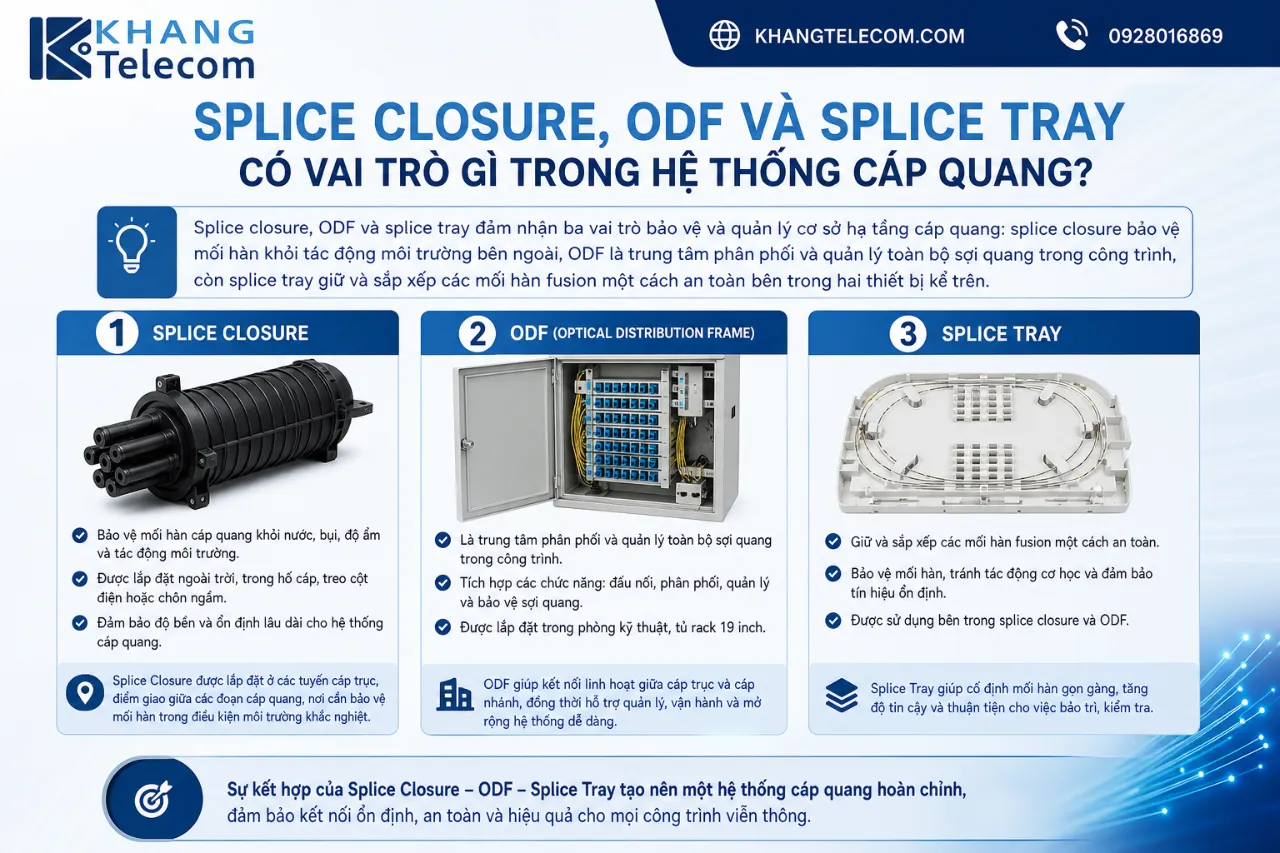

Splice Closure, ODF Và Splice Tray Có Vai Trò Gì Trong Hệ Thống Cáp Quang?

Splice closure, ODF và splice tray đảm nhận ba vai trò bảo vệ và quản lý cơ sở hạ tầng cáp quang: splice closure bảo vệ mối hàn khỏi tác động môi trường bên ngoài, ODF là trung tâm phân phối và quản lý toàn bộ sợi quang trong công trình, còn splice tray giữ và sắp xếp các mối hàn fusion một cách an toàn bên trong hai thiết bị kể trên.

Để hiểu rõ hơn sự khác biệt về chức năng giữa ba loại phụ kiện này, dưới đây là phân tích chi tiết từng vai trò trong thực tế triển khai:

• Splice Closure được lắp đặt tại các điểm nối giữa hai đoạn cáp quang trên tuyến đường trục, thường ở ngoài trời, trên cột điện, ngầm dưới đất hoặc trong các hầm kỹ thuật. Vai trò của splice closure là tạo ra một buồng kín không thấm nước, chống bụi và chịu va đập, bảo vệ hoàn toàn các mối hàn fusion bên trong khỏi ảnh hưởng của độ ẩm, nhiệt độ thay đổi và côn trùng xâm nhập. Nếu mối hàn không được bảo vệ bởi splice closure, độ ẩm thấm vào có thể làm tăng suy hao tín hiệu gấp 10 đến 20 lần chỉ sau vài tháng.
• ODF (Optical Distribution Frame) là thiết bị trung tâm thường đặt trong phòng máy chủ, phòng kỹ thuật hoặc tủ mạng tầng của tòa nhà. ODF tích hợp đồng thời chức năng chứa và bảo vệ các mối hàn (qua splice tray bên trong), chức năng phân phối tín hiệu ra nhiều hướng (qua các adapter trên patch panel) và chức năng quản lý dây dự phòng (qua các vòng cuộn dây). Một ODF được lắp đặt đúng cách giúp kỹ thuật viên dễ dàng truy vết, thêm bớt kết nối và bảo trì mà không ảnh hưởng đến các sợi đang hoạt động.
• Splice Tray là linh kiện quan trọng bên trong splice closure và ODF, thường được làm từ nhựa ABS cứng với các rãnh dẫn sợi và khoang chứa heat shrink (ống co nhiệt bảo vệ mối hàn). Splice tray đảm bảo mỗi mối hàn fusion được cố định đúng vị trí, dây dự phòng được cuộn theo bán kính an toàn (tối thiểu 30 mm) và toàn bộ sợi được sắp xếp ngăn nắp để dễ nhận diện và bảo trì về sau.

Cách Chọn Phụ Kiện Cáp Quang Phù Hợp Như Thế Nào?

Cách chọn phụ kiện cáp quang phù hợp dựa trên bốn tiêu chí cốt lõi: xác định loại sợi quang đang sử dụng (singlemode hay multimode), kiểm tra chuẩn connector của thiết bị đầu cuối, đánh giá môi trường lắp đặt (trong nhà hay ngoài trời) và ước lượng dung lượng sợi cần quản lý trong hệ thống. Lựa chọn sai bất kỳ tiêu chí nào cũng có thể dẫn đến suy hao tín hiệu cao, hệ thống kém ổn định và tốn kém chi phí khắc phục.

Đặc biệt, hai câu hỏi phổ biến nhất mà kỹ thuật viên và người mua lần đầu thường gặp phải là: connector loại nào phù hợp với sợi singlemode hay multimode, và nên chọn phụ kiện nào khi lắp đặt ngoài trời. Hai phần tiếp theo sẽ trả lời trực tiếp cả hai câu hỏi này.

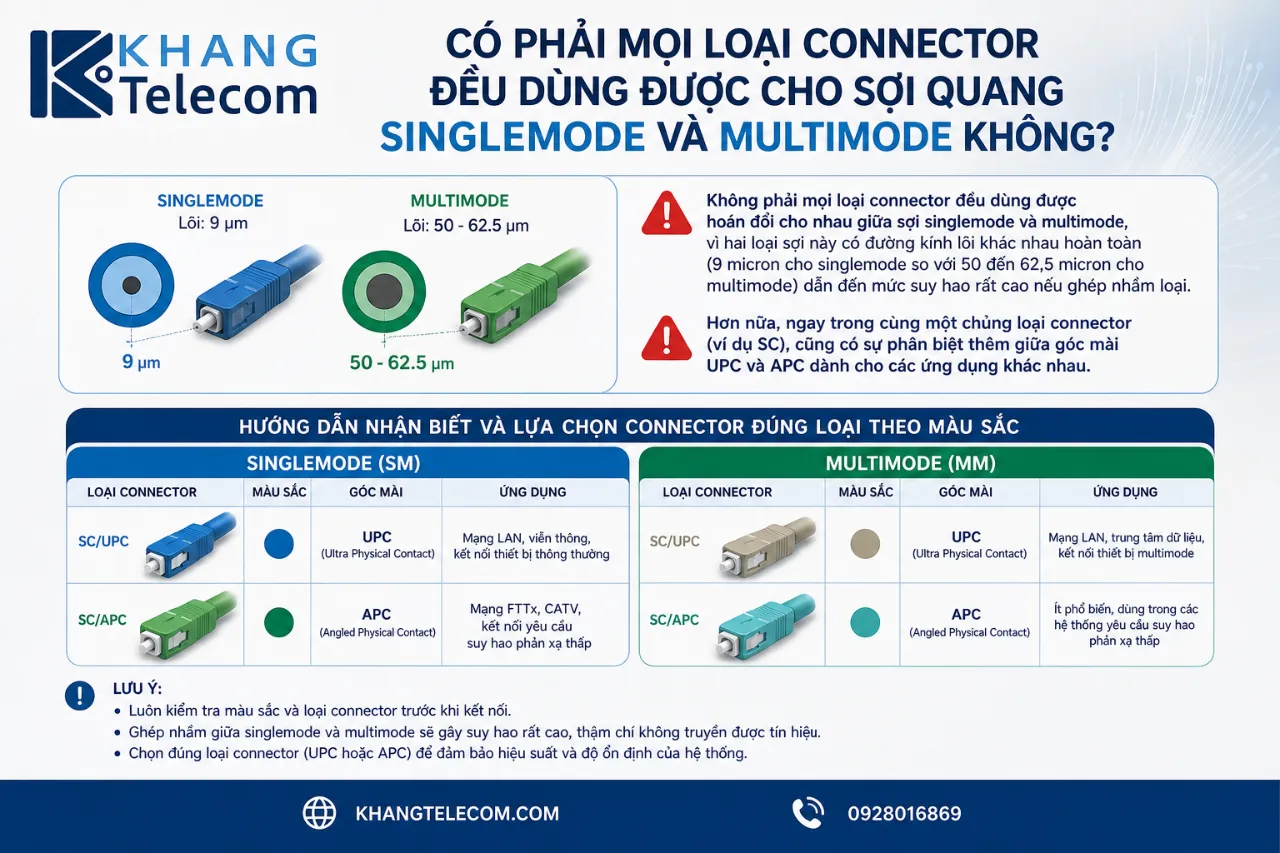

Có Phải Mọi Loại Connector Đều Dùng Được Cho Sợi Quang Singlemode Và Multimode Không?

Không phải mọi loại connector đều dùng được hoán đổi cho nhau giữa sợi singlemode và multimode, vì hai loại sợi này có đường kính lõi khác nhau hoàn toàn (9 micron cho singlemode so với 50 đến 62,5 micron cho multimode) dẫn đến mức suy hao rất cao nếu ghép nhầm loại. Hơn nữa, ngay trong cùng một chủng loại connector (ví dụ SC), cũng có sự phân biệt thêm giữa góc mài UPC và APC dành cho các ứng dụng khác nhau.

Cụ thể, dưới đây là hướng dẫn nhận biết và lựa chọn connector đúng loại theo màu sắc vỏ bọc chuẩn quốc tế:

Nhận biết singlemode và multimode qua màu sắc:

• Singlemode OS1/OS2 với đầu mài UPC: vỏ connector màu xanh lam (blue), vỏ patch cord màu vàng
• Singlemode OS1/OS2 với đầu mài APC: vỏ connector màu xanh lá (green), vỏ patch cord màu xanh lá
• Multimode OM1/OM2: vỏ connector và patch cord màu beige (be/kem)
• Multimode OM3/OM4: vỏ connector và patch cord màu aqua (xanh ngọc)
• Multimode OM5: vỏ connector và patch cord màu lime green (xanh vàng)

Phân biệt APC và UPC và chọn đúng ứng dụng:

Connector APC (Angled Physical Contact) có bề mặt ferrule được mài nghiêng một góc 8 độ so với trục sợi. Góc mài này làm cho ánh sáng phản xạ ngược không thể quay lại nguồn phát, giúp return loss đạt từ 60 dB trở lên. APC là lựa chọn bắt buộc cho các mạng GPON, FTTH và hệ thống WDM nơi tín hiệu phản xạ ngược có thể gây nhiễu nghiêm trọng cho nguồn laser.

Connector UPC (Ultra Physical Contact) có bề mặt mài thẳng vuông góc với trục sợi, return loss thường đạt 50 đến 55 dB. UPC phù hợp cho hệ thống mạng LAN, kết nối trong data center, backbone nội bộ và các ứng dụng không quá nhạy cảm với tín hiệu phản xạ.

Lưu ý quan trọng: tuyệt đối không cắm connector APC vào adapter UPC và ngược lại, vì góc mài lệch nhau sẽ khiến hai bề mặt ferrule không tiếp xúc đúng tâm, gây suy hao insertion loss lên đến 2 đến 3 dB thay vì mức chuẩn dưới 0,3 dB. Ngoài ra, không cắm patch cord singlemode vào adapter multimode và ngược lại vì đường kính lõi khác nhau sẽ gây suy hao tín hiệu không thể chấp nhận được.

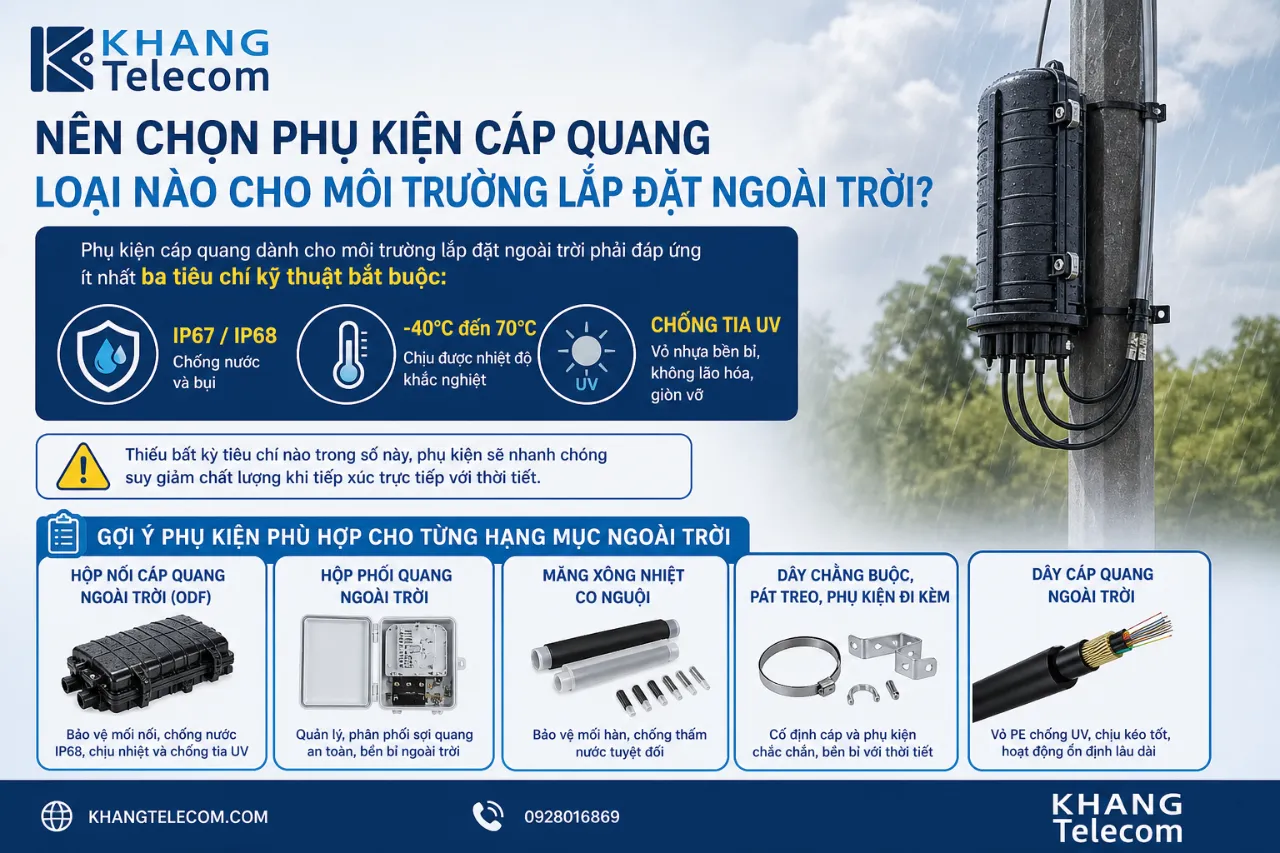

Nên Chọn Phụ Kiện Cáp Quang Loại Nào Cho Môi Trường Lắp Đặt Ngoài Trời?

Phụ kiện cáp quang dành cho môi trường lắp đặt ngoài trời phải đáp ứng ít nhất ba tiêu chí kỹ thuật bắt buộc: chuẩn bảo vệ IP67 hoặc IP68 chống nước và bụi, khả năng chịu nhiệt độ từ âm 40 đến dương 70 độ C và chống tia UV để vỏ nhựa không bị lão hóa, giòn vỡ theo thời gian. Thiếu bất kỳ tiêu chí nào trong số này, phụ kiện sẽ nhanh chóng suy giảm chất lượng khi tiếp xúc trực tiếp với thời tiết. Điều này đặc biệt quan trọng đối với các thiết bị quang – cáp quang được triển khai ngoài trời trong thời gian dài.

Để lựa chọn đúng phụ kiện cho từng hạng mục ngoài trời, dưới đây là gợi ý sản phẩm phù hợp theo từng điều kiện lắp đặt cụ thể:

• Splice Closure ngoài trời: Nên chọn loại dome closure (hình tròn dạng nón) hoặc horizontal closure (hình hộp chữ nhật nằm ngang). Dome closure phù hợp hơn cho lắp đặt ngầm dưới đất hoặc treo cột vì khả năng chịu áp lực nước tốt hơn. Horizontal closure thường dùng cho lắp đặt trong hầm kỹ thuật hoặc hố cáp có mái che. Cả hai loại đều cần có gioăng cao su EPDM chất lượng cao và bu lông siết đều để đảm bảo độ kín tuyệt đối.
• Patch Cord ngoài trời: Nên chọn loại có vỏ bọc LSZH (Low Smoke Zero Halogen) chống cháy và không phát khí độc khi cháy, hoặc loại armored patch cord có lớp giáp thép bảo vệ bên ngoài để chống gặm nhấm và va đập cơ học. Tránh dùng patch cord vỏ PVC tiêu chuẩn cho môi trường ngoài trời vì UV sẽ làm vỏ giòn và nứt vỡ sau 12 đến 18 tháng.
• Bộ giữ cáp và phụ kiện treo cột: Khi treo cáp quang trên cột điện hoặc dọc tường ngoài trời, cần sử dụng clamp giữ cáp bằng thép mạ kẽm hoặc nhôm, kết hợp messenger wire (dây cáp thép đỡ tải) để cáp quang không phải chịu lực căng cơ học. Không dùng dây nhựa buộc cáp thông thường vì sẽ gãy sau vài tháng tiếp xúc với tia UV.
• Lưu ý quan trọng về nhầm lẫn phổ biến: Tuyệt đối không dùng phụ kiện indoor (không có chuẩn IP, vỏ nhựa ABS mỏng) cho môi trường chôn ngầm hoặc treo ngoài trời. Một splice closure indoor lắp ngầm dưới đất sẽ bị nước thấm vào sau mùa mưa đầu tiên, làm hỏng toàn bộ mối hàn bên trong và phải thi công lại từ đầu với chi phí gấp 3 đến 5 lần so với việc chọn đúng thiết bị từ ban đầu.

Phụ Kiện Cáp Quang Indoor Và Outdoor Khác Nhau Như Thế Nào?

Phụ kiện cáp quang indoor và outdoor khác nhau ở năm yếu tố cốt lõi: vật liệu vỏ bọc, chuẩn bảo vệ IP, dải nhiệt độ hoạt động, tuổi thọ thiết kế và mức giá thành. Người dùng thường nhầm lẫn giữa hai dòng sản phẩm này vì hình dạng bên ngoài đôi khi trông khá giống nhau, dẫn đến việc lắp sai môi trường và gây hỏng hóc hệ thống sớm hơn dự kiến.

Bảng dưới đây so sánh trực tiếp các thông số kỹ thuật giữa phụ kiện cáp quang indoor và outdoor để người dùng dễ dàng đối chiếu trước khi mua:

Bảng trên so sánh sáu tiêu chí kỹ thuật chính giữa phụ kiện indoor và outdoor, giúp người mua nhận diện đúng loại sản phẩm cần dùng trước khi đặt hàng. Hai phần tiếp theo mở rộng thêm về tiêu chuẩn kỹ thuật và xu hướng phụ kiện thế hệ mới.

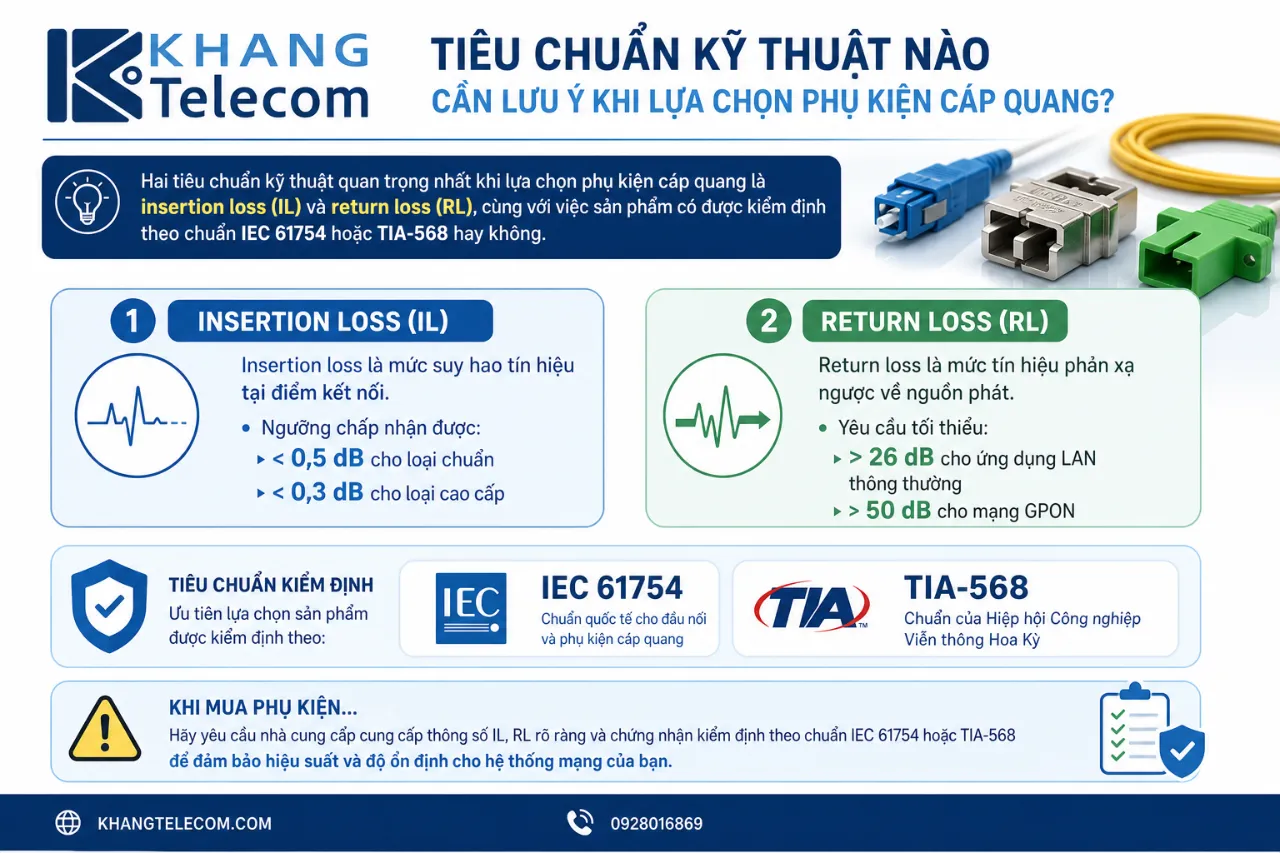

Tiêu Chuẩn Kỹ Thuật Nào Cần Lưu Ý Khi Lựa Chọn Phụ Kiện Cáp Quang?

Hai tiêu chuẩn kỹ thuật quan trọng nhất khi lựa chọn phụ kiện cáp quang là insertion loss (IL) và return loss (RL), cùng với việc sản phẩm có được kiểm định theo chuẩn IEC 61754 hoặc TIA-568 hay không. Insertion loss là mức suy hao tín hiệu tại điểm kết nối, ngưỡng chấp nhận được là dưới 0,5 dB cho loại chuẩn và dưới 0,3 dB cho loại cao cấp. Return loss là mức tín hiệu phản xạ ngược về nguồn phát, yêu cầu tối thiểu 26 dB cho ứng dụng LAN thông thường và trên 50 dB cho mạng GPON. Khi mua phụ kiện, cần yêu cầu nhà cung cấp cấp datasheet kiểm định hoặc test report từ đơn vị thứ ba, tránh hàng không rõ nguồn gốc vì chất lượng thực tế thường kém xa thông số quảng cáo.

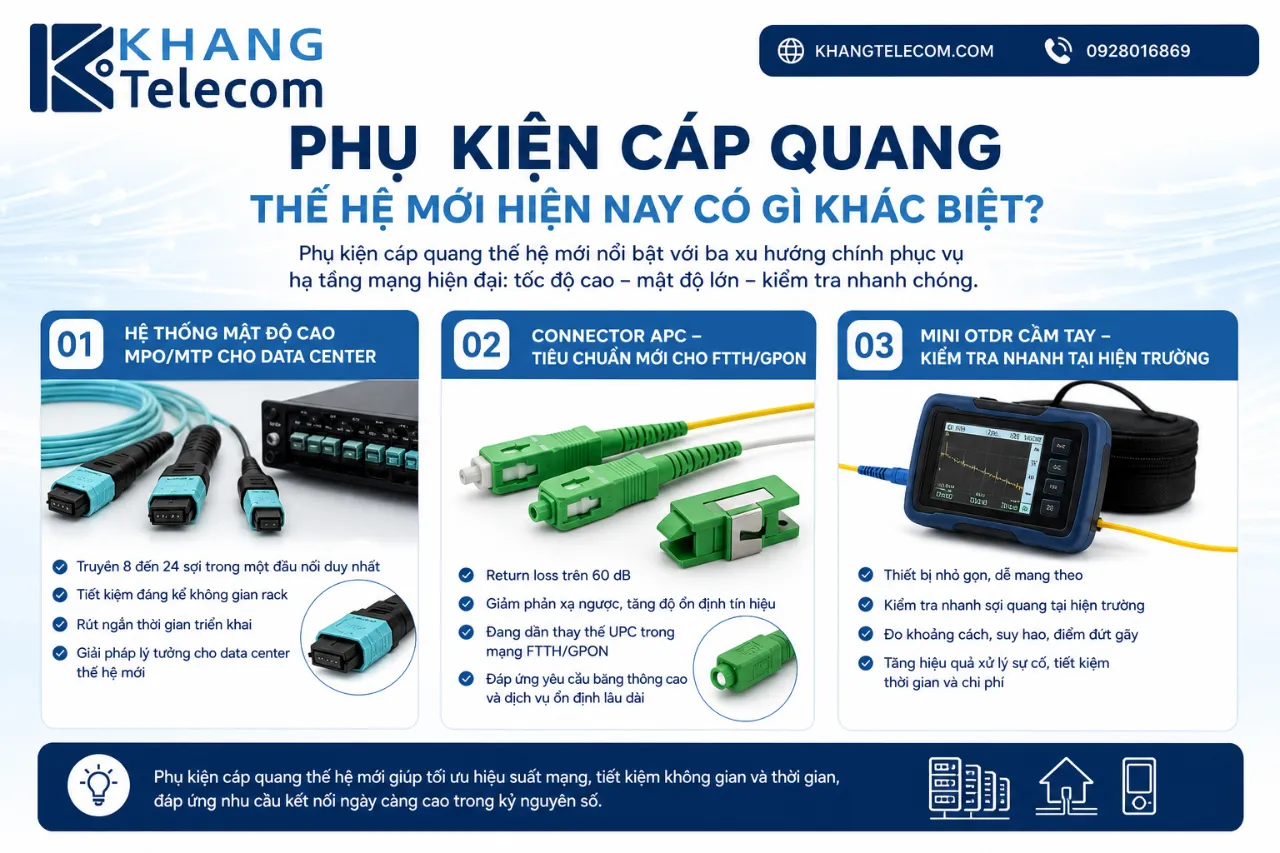

Phụ Kiện Cáp Quang Thế Hệ Mới Hiện Nay Có Gì Khác Biệt?

Phụ kiện cáp quang thế hệ mới nổi bật với ba xu hướng chính: hệ thống mật độ cao MPO/MTP cho data center, connector APC ngày càng thay thế UPC trong mạng FTTH/GPON và mini OTDR cầm tay phục vụ kiểm tra nhanh tại hiện trường. Connector MPO/MTP cho phép truyền 8 đến 24 sợi trong một đầu nối duy nhất, giúp data center thế hệ mới tiết kiệm đáng kể không gian rack và rút ngắn thời gian triển khai. Connector APC với return loss trên 60 dB đang trở thành tiêu chuẩn bắt buộc trong các mạng FTTH triển khai mới vì tín hiệu phản xạ thấp giúp thiết bị OLT hoạt động ổn định hơn ở khoảng cách xa. Mini OTDR cầm tay là thiết bị đo kiểm thế hệ mới giúp kỹ thuật viên phát hiện điểm đứt sợi và đo suy hao ngay tại hiện trường mà không cần mang máy đo lớn về phòng lab.

Phụ kiện cáp quang tuy có kích thước nhỏ nhưng đóng vai trò quan trọng trong việc đảm bảo chất lượng kết nối, độ ổn định và tuổi thọ của toàn bộ hệ thống quang. Tại Khang Telecom, khách hàng có thể dễ dàng lựa chọn đầy đủ phụ kiện cáp quang chính hãng, chất lượng cao và phù hợp với từng nhu cầu triển khai thực tế.
