Dây cáp quang

Dây cáp quang là phương tiện truyền dẫn dữ liệu bằng xung ánh sáng qua lõi thủy tinh hoặc nhựa quang học, được ứng dụng rộng rãi trong viễn thông, internet, y tế, công nghiệp và truyền hình kỹ thuật số. Đây không đơn thuần là một loại cáp mạng thông thường mà là nền tảng của hạ tầng kết nối hiện đại trên toàn thế giới. Từ đường truyền internet tốc độ cao tại nhà cho đến hệ thống backbone quốc gia, cáp quang đang thay thế dần cáp đồng truyền thống nhờ hiệu năng vượt trội ở mọi quy mô triển khai.

Dây cáp quang sở hữu nhiều ưu điểm kỹ thuật nổi bật so với các loại cáp truyền thống, bao gồm tốc độ truyền dữ liệu cực cao lên đến hàng terabit mỗi giây, băng thông lớn, khả năng chống nhiễu điện từ hoàn toàn và duy trì chất lượng tín hiệu ổn định qua khoảng cách hàng chục kilomet. Những lợi thế này khiến cáp quang trở thành tiêu chuẩn không thể thay thế trong hạ tầng viễn thông và công nghệ thông tin hiện đại.

Bên cạnh việc hiểu rõ công dụng và ưu điểm, việc biết cách chọn dây cáp quang phù hợp cũng quan trọng không kém, đặc biệt khi thị trường hiện nay có nhiều loại cáp với các thông số kỹ thuật khác nhau như Single-mode, Multi-mode, chuẩn OM1 đến OM5. Bài viết dưới đây Khang Telecom sẽ cung cấp đầy đủ thông tin từ định nghĩa, ứng dụng, ưu điểm cho đến hướng dẫn chọn cáp quang theo từng nhu cầu cụ thể.

Dây Cáp Quang Là Gì?

Dây cáp quang là loại cáp truyền dẫn dữ liệu bằng xung ánh sáng thông qua lõi thủy tinh hoặc nhựa quang học, có nguồn gốc phát triển từ những nghiên cứu về quang học vào thập niên 1960 và hiện là nền tảng của hạ tầng viễn thông toàn cầu.

Để hiểu rõ hơn về dây cáp quang, hãy bắt đầu từ cấu tạo cơ bản và nguyên lý vận hành của loại cáp đặc biệt này:

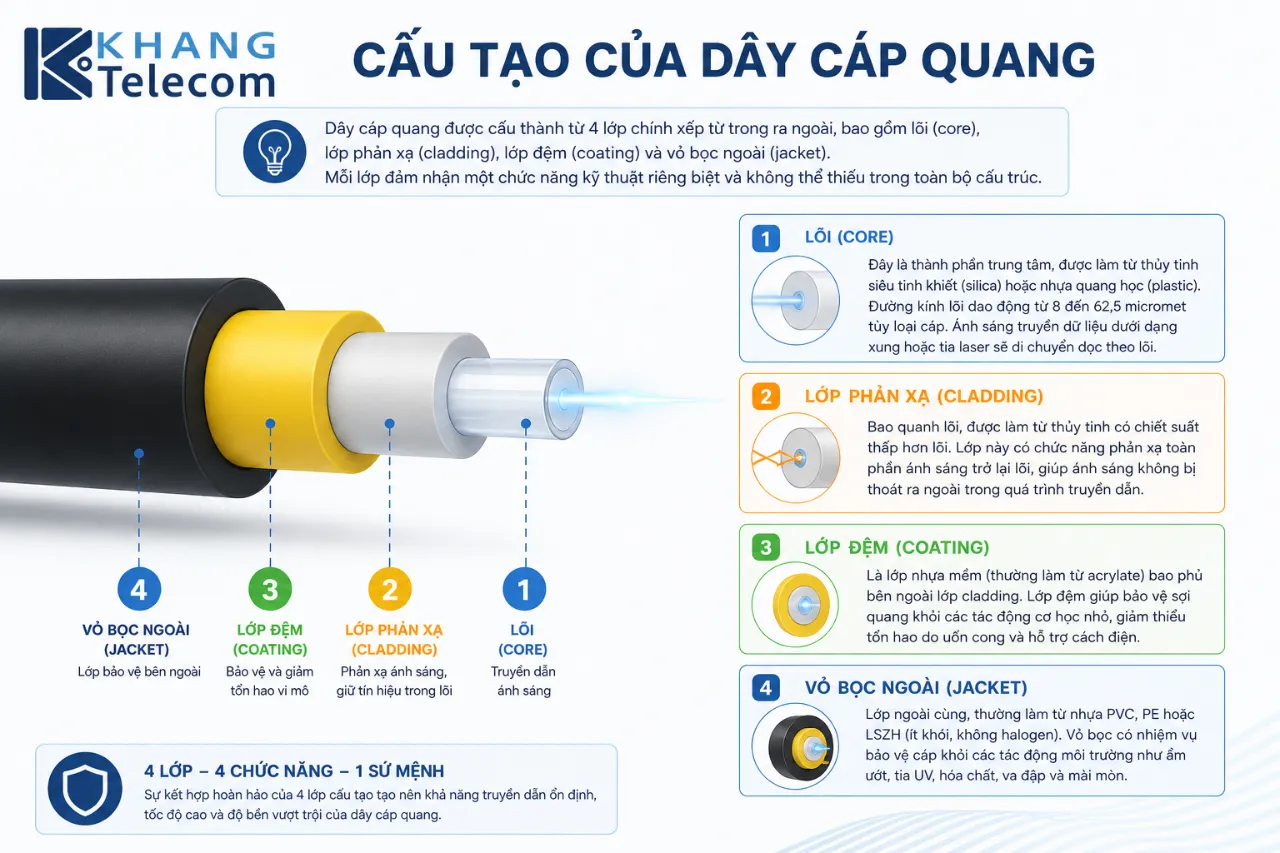

Cấu Tạo Của Dây Cáp Quang

Dây cáp quang được cấu thành từ 4 lớp chính xếp từ trong ra ngoài, bao gồm lõi (core), lớp phản xạ (cladding), lớp đệm (coating) và vỏ bọc ngoài (jacket). Mỗi lớp đảm nhận một chức năng kỹ thuật riêng biệt và không thể thiếu trong toàn bộ cấu trúc.

Cụ thể, bốn lớp cấu tạo này hoạt động như sau:

• Lõi (Core): Đây là thành phần trung tâm, được làm từ thủy tinh siêu tinh khiết (silica) hoặc nhựa quang học (plastic). Đường kính lõi dao động từ 8 đến 62,5 micromet tùy loại cáp. Ánh sáng truyền dữ liệu đi qua chính lõi này.
• Lớp phản xạ (Cladding): Bao bọc quanh lõi, cladding có chiết suất thấp hơn lõi, tạo điều kiện cho hiện tượng phản xạ toàn phần nội tại xảy ra. Nhờ lớp này, ánh sáng không thoát ra ngoài mà liên tục phản xạ và truyền đi theo chiều dài sợi cáp.
• Lớp đệm (Coating): Lớp nhựa mềm bảo vệ sợi quang khỏi tác động cơ học như uốn cong, va đập và độ ẩm. Coating giúp duy trì tính toàn vẹn vật lý của sợi cáp trong quá trình lắp đặt.
• Vỏ bọc ngoài (Jacket): Lớp ngoài cùng bảo vệ toàn bộ cấu trúc bên trong khỏi tác động môi trường như nhiệt độ, hóa chất, tia UV và lực kéo. Jacket thường được làm từ PVC, LSZH hoặc polyurethane tùy ứng dụng.

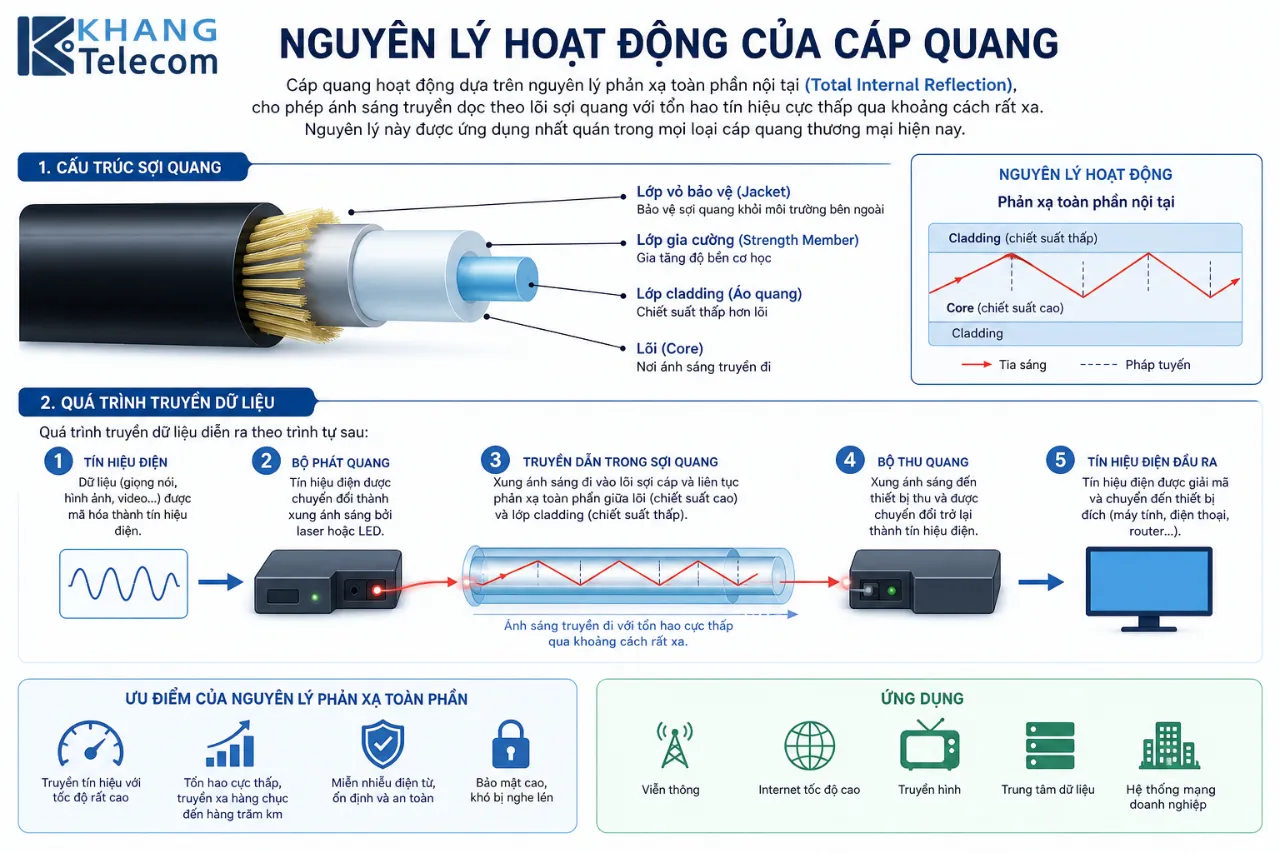

Nguyên Lý Hoạt Động Của Cáp Quang

Cáp quang hoạt động dựa trên nguyên lý phản xạ toàn phần nội tại (Total Internal Reflection), cho phép ánh sáng truyền dọc theo lõi sợi quang với tổn hao tín hiệu cực thấp qua khoảng cách rất xa. Nguyên lý này được ứng dụng nhất quán trong mọi loại cáp quang thương mại hiện nay.

Quá trình truyền dữ liệu diễn ra theo trình tự sau: tín hiệu điện từ thiết bị phát được chuyển đổi thành xung ánh sáng bởi bộ phát quang (laser hoặc LED). Xung ánh sáng này đi vào lõi sợi cáp và liên tục phản xạ giữa lõi và lớp cladding theo góc nhỏ hơn góc tới hạn. Kết quả là ánh sáng truyền đi mà không bị rò rỉ ra ngoài, duy trì cường độ tín hiệu qua hàng chục đến hàng trăm kilomet. Tại đầu nhận, bộ thu quang chuyển đổi xung ánh sáng trở lại thành tín hiệu điện để thiết bị xử lý.

Theo nghiên cứu của Corning Incorporated (2023), sợi quang silica thuần khiết hiện đại có hệ số suy hao chỉ khoảng 0,2 dB/km ở bước sóng 1550nm, thấp hơn đáng kể so với cáp đồng đồng trục với mức suy hao lên đến 100 dB/km ở tần số tương đương.

Dây Cáp Quang Dùng Để Làm Gì?

Dây cáp quang dùng để truyền tải dữ liệu tốc độ cao, băng thông lớn ở khoảng cách xa trong nhiều lĩnh vực, bao gồm viễn thông, internet, truyền hình, y tế, công nghiệp và mạng nội bộ doanh nghiệp. Dưới đây là phân tích chi tiết về từng ứng dụng quan trọng của dây cáp quang trong thực tế:

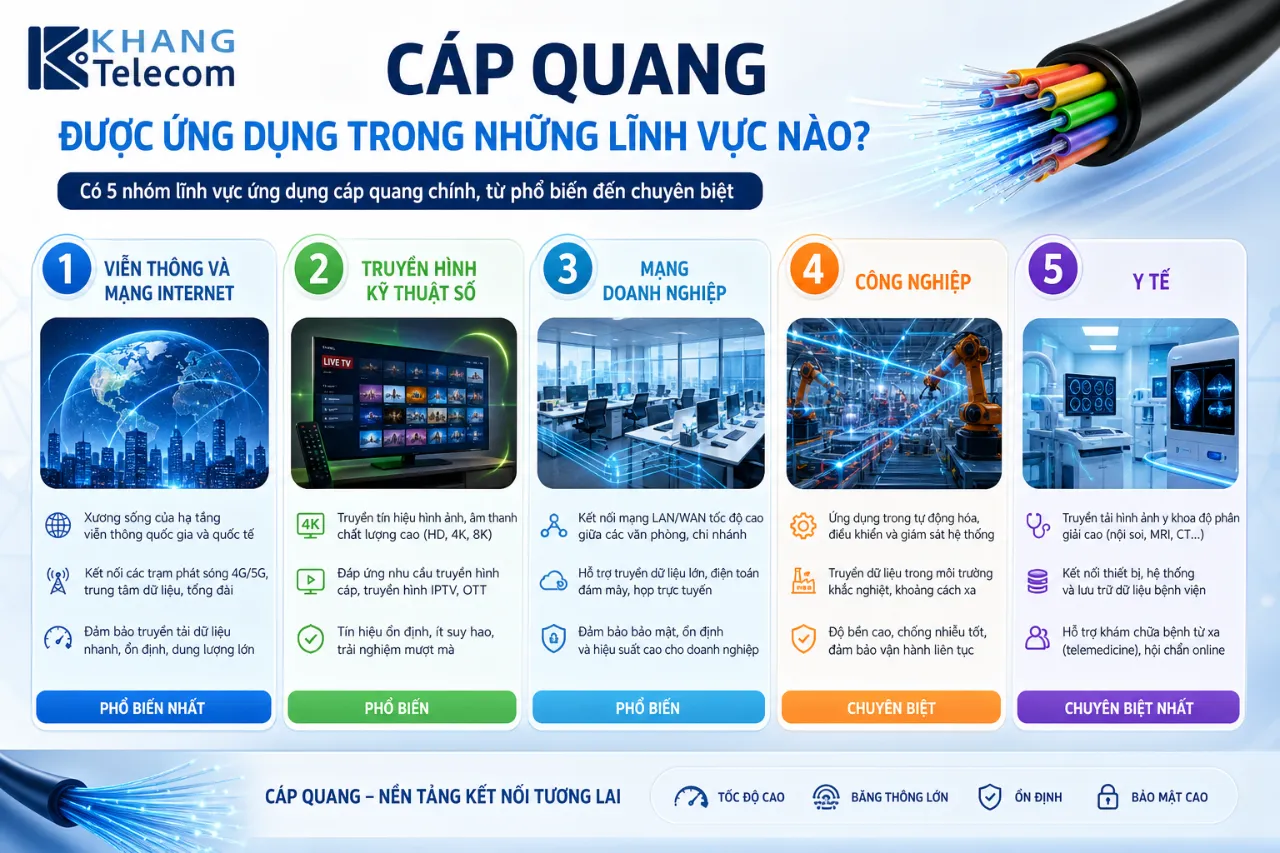

Cáp Quang Được Ứng Dụng Trong Những Lĩnh Vực Nào?

Có 5 nhóm lĩnh vực ứng dụng cáp quang chính, bao gồm viễn thông và internet, truyền hình kỹ thuật số, mạng doanh nghiệp, công nghiệp và y tế, được phân loại theo mức độ ứng dụng từ phổ biến đến chuyên biệt.

Cụ thể hơn, từng lĩnh vực ứng dụng cáp quang hoạt động và mang lại giá trị như sau:

Viễn thông và mạng internet

Đây là lĩnh vực ứng dụng cáp quang lớn nhất và quan trọng nhất hiện nay. Cáp quang tạo thành xương sống (backbone) của hạ tầng viễn thông quốc gia và quốc tế, bao gồm các tuyến cáp ngầm dưới biển kết nối châu lục, hệ thống FTTN (Fiber To The Node) phân phối tín hiệu đến khu vực dân cư và công nghệ FTTH (Fiber To The Home) kéo cáp quang trực tiếp vào từng hộ gia đình.

Truyền hình cáp và phát sóng kỹ thuật số

Cáp quang là hạ tầng truyền dẫn tín hiệu truyền hình kỹ thuật số chất lượng cao, bao gồm chuẩn HD, 4K và 8K. Hệ thống HFC (Hybrid Fiber-Coaxial) kết hợp cáp quang cho đường trục và cáp đồng trục cho đoạn cuối đang được các nhà cung cấp truyền hình cáp triển khai rộng rãi tại Việt Nam.

Mạng nội bộ doanh nghiệp và trung tâm dữ liệu

Trong môi trường doanh nghiệp, cáp quang Multi-mode được sử dụng cho hệ thống LAN tốc độ cao từ 10Gbps đến 400Gbps, kết nối giữa các máy chủ trong trung tâm dữ liệu (data center) và kết nối liên tòa nhà trong khuôn viên doanh nghiệp lớn. Đây là yếu tố then chốt đảm bảo hiệu năng cho các ứng dụng điện toán đám mây và lưu trữ phân tán.

Công nghiệp: điều khiển tự động và giám sát hạ tầng

Trong môi trường công nghiệp, cáp quang được triển khai cho hệ thống SCADA (điều khiển và giám sát từ xa), kết nối các cảm biến trong nhà máy tự động hóa, hệ thống camera giám sát hạ tầng quan trọng như nhà máy điện, cảng biển và sân bay. Khả năng chống nhiễu điện từ của cáp quang là lý do quyết định trong môi trường có nhiều thiết bị điện công suất lớn.

Y tế: nội soi và truyền hình ảnh y khoa

Ứng dụng chuyên biệt nhất của cáp quang là trong lĩnh vực y tế. Sợi quang đường kính siêu nhỏ được tích hợp trong ống nội soi (endoscope) để truyền ánh sáng chiếu sáng bên trong cơ thể và dẫn truyền hình ảnh chất lượng cao từ camera đầu ống về màn hình phẫu thuật viên. Ngoài ra, cáp quang còn được dùng để kết nối hệ thống PACS (Picture Archiving and Communication System) truyền tải hình ảnh X-quang, MRI và CT scan giữa các khoa trong bệnh viện.

Theo báo cáo của Grand View Research (2024), quy mô thị trường cáp quang toàn cầu đạt 9,5 tỷ USD năm 2023 và dự kiến tăng trưởng với CAGR 7,8% đến năm 2030, phản ánh sự mở rộng ứng dụng trên tất cả các lĩnh vực.

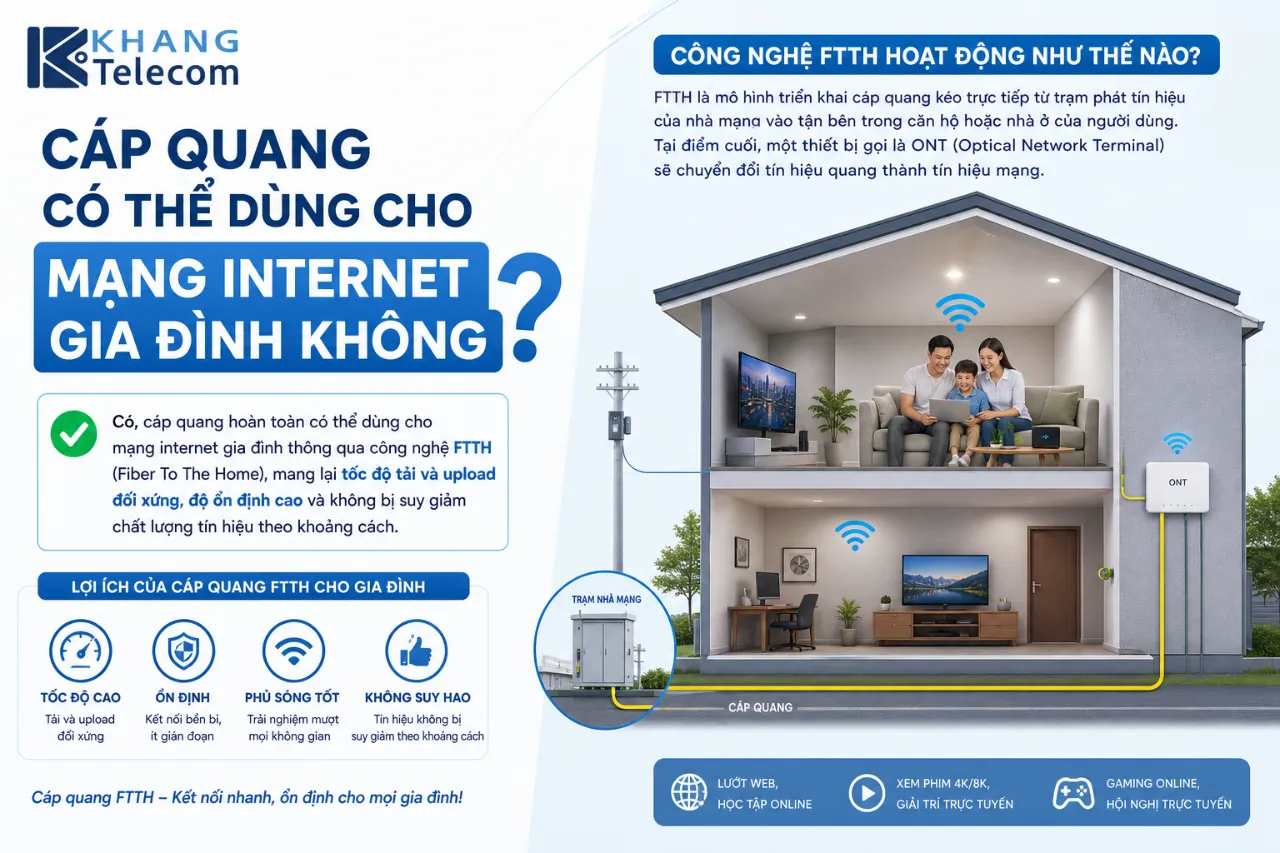

Cáp Quang Có Thể Dùng Cho Mạng Internet Gia Đình Không?

Có, cáp quang hoàn toàn có thể dùng cho mạng internet gia đình thông qua công nghệ FTTH (Fiber To The Home), mang lại tốc độ tải và upload đối xứng, độ ổn định cao và không bị suy giảm chất lượng tín hiệu theo khoảng cách.

Cụ thể hơn về công nghệ FTTH và thực trạng triển khai tại Việt Nam:

Công nghệ FTTH hoạt động như thế nào?

FTTH là mô hình triển khai cáp quang kéo trực tiếp từ trạm phát tín hiệu của nhà mạng vào tận bên trong căn hộ hoặc nhà ở của người dùng. Tại điểm cuối, một thiết bị gọi là ONT (Optical Network Terminal) hoặc ONU (Optical Network Unit) chuyển đổi tín hiệu quang thành tín hiệu điện để router WiFi phân phối kết nối không dây cho các thiết bị trong nhà.

Lợi ích thực tế cho hộ gia đình

• Tốc độ đối xứng: Không giống ADSL với tốc độ tải về (download) lớn hơn nhiều so với tải lên (upload), cáp quang FTTH cung cấp tốc độ đối xứng, rất quan trọng với các nhu cầu như hội họp video, làm việc từ xa và sao lưu dữ liệu đám mây.
• Độ ổn định cao: Tín hiệu quang không bị ảnh hưởng bởi khoảng cách từ người dùng đến trạm phát, khắc phục triệt để nhược điểm của ADSL/VDSL vốn suy giảm chất lượng theo khoảng cách đường cáp đồng.
• Độ trễ thấp: Latency của kết nối FTTH thường dưới 5ms, lý tưởng cho gaming online, giao dịch tài chính trực tuyến và các ứng dụng thời gian thực.

Thực trạng tại Việt Nam

Việt Nam hiện là một trong những quốc gia có tỷ lệ phổ cập FTTH tăng trưởng nhanh nhất khu vực Đông Nam Á. Theo báo cáo của VNPT và Viettel năm 2023, trên 90% thuê bao internet cố định mới tại các đô thị lớn được kết nối bằng cáp quang FTTH, thay thế hoàn toàn công nghệ ADSL cáp đồng đã lỗi thời.

Dây Cáp Quang Có Những Ưu Điểm Gì?

Dây cáp quang có 5 ưu điểm kỹ thuật vượt trội, bao gồm tốc độ truyền dữ liệu cực cao, băng thông lớn, chống nhiễu điện từ hoàn toàn, khoảng cách truyền dẫn xa và độ bảo mật cao hơn cáp đồng truyền thống. Các ưu điểm này không phải là đặc tính riêng lẻ mà tạo thành hệ thống lợi thế tổng hợp giúp cáp quang trở thành tiêu chuẩn hạ tầng không thể thay thế trong kỷ nguyên số. Hãy phân tích chi tiết từng ưu điểm quan trọng nhất:

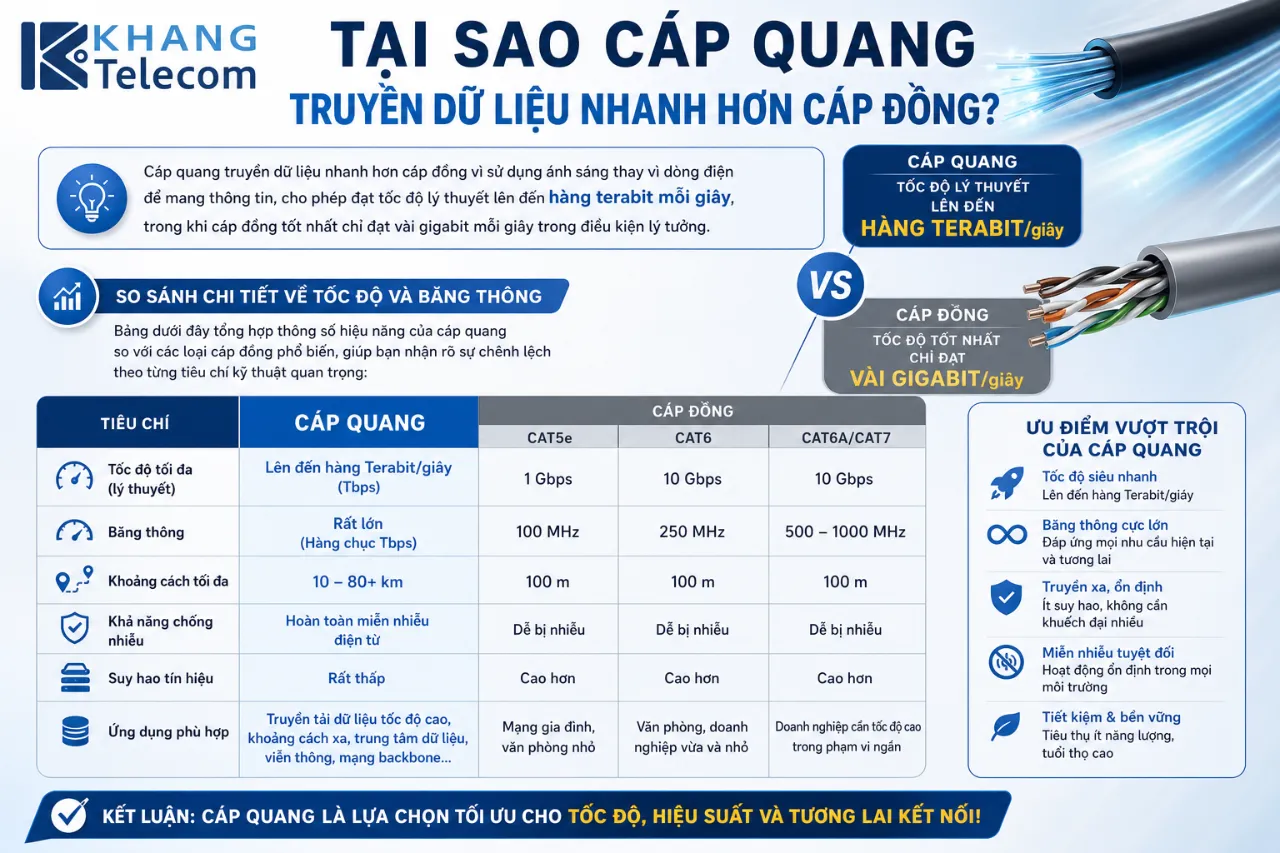

Tại Sao Cáp Quang Truyền Dữ Liệu Nhanh Hơn Cáp Đồng?

Cáp quang truyền dữ liệu nhanh hơn cáp đồng vì sử dụng ánh sáng thay vì dòng điện để mang thông tin, cho phép đạt tốc độ lý thuyết lên đến hàng terabit mỗi giây, trong khi cáp đồng tốt nhất chỉ đạt vài gigabit mỗi giây trong điều kiện lý tưởng.

So sánh chi tiết về tốc độ và băng thông giữa hai loại cáp:

Bảng dưới đây tổng hợp thông số hiệu năng của cáp quang so với các loại cáp đồng phổ biến, giúp bạn nhận rõ sự chênh lệch theo từng tiêu chí kỹ thuật quan trọng:

Tại sao ánh sáng truyền tín hiệu hiệu quả hơn điện?

Ánh sáng truyền trong sợi thủy tinh với tốc độ xấp xỉ 2/3 tốc độ ánh sáng trong chân không (khoảng 200.000 km/s). Đặc biệt, một sợi cáp quang đơn lẻ có thể mang đồng thời hàng nghìn kênh tín hiệu độc lập nhờ kỹ thuật ghép kênh phân chia theo bước sóng (WDM, Wavelength Division Multiplexing), điều mà cáp đồng về mặt vật lý không thể thực hiện.

Thêm vào đó, cáp quang duy trì chất lượng tín hiệu ổn định qua khoảng cách hàng chục kilomet mà không cần bộ khuếch đại (repeater) trung gian, trong khi cáp đồng bắt đầu suy giảm tín hiệu đáng kể chỉ sau 100 mét.

Theo nghiên cứu của Viện Kỹ thuật Điện và Điện tử (IEEE) công bố năm 2022, hệ thống cáp quang thương mại thử nghiệm đã đạt tốc độ truyền dữ liệu 22,9 Tbps trên một sợi cáp quang đơn, thiết lập kỷ lục thế giới mới cho truyền dẫn cáp đơn lẻ.

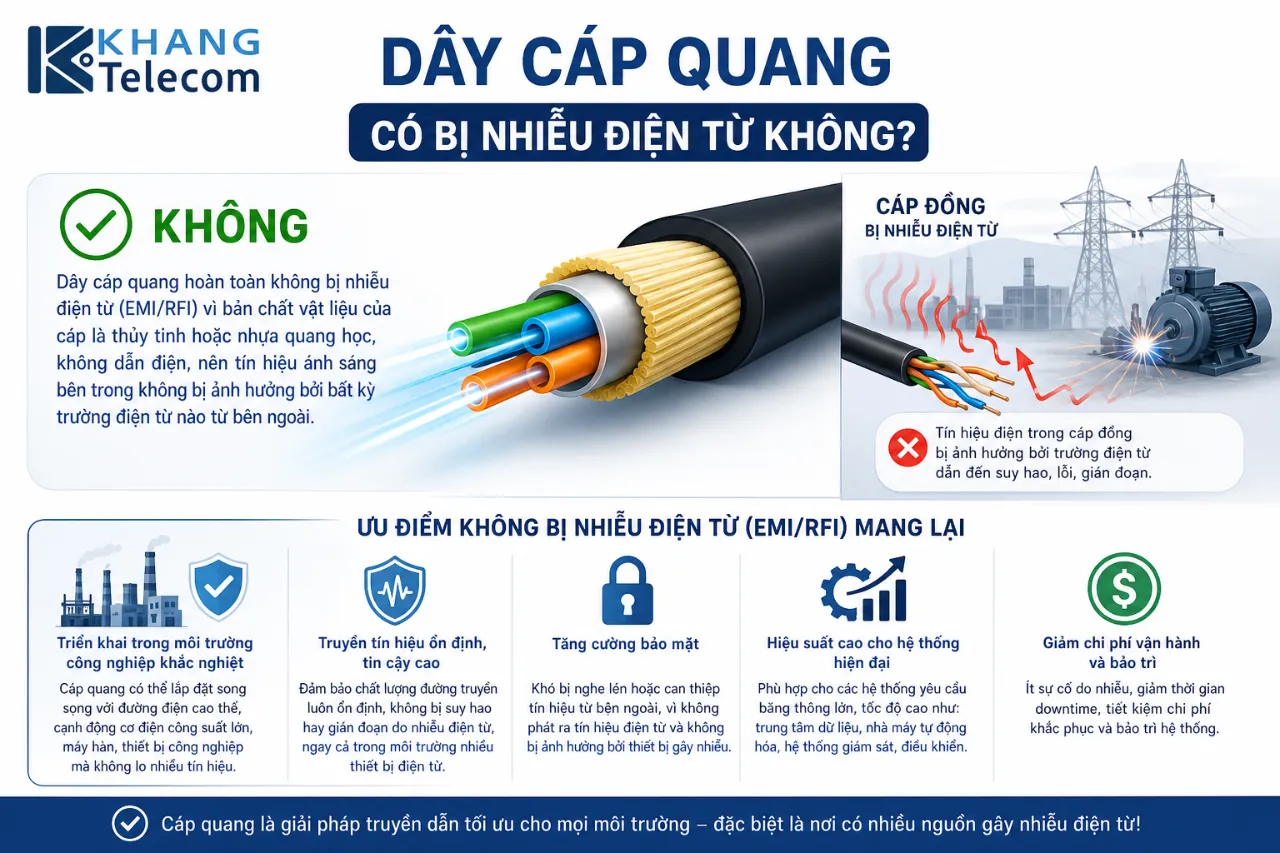

Dây Cáp Quang Có Bị Nhiễu Điện Từ Không?

Không, dây cáp quang hoàn toàn không bị nhiễu điện từ (EMI/RFI) vì bản chất vật liệu của cáp là thủy tinh hoặc nhựa quang học, không dẫn điện, nên tín hiệu ánh sáng bên trong không bị ảnh hưởng bởi bất kỳ trường điện từ nào từ bên ngoài.

Ưu điểm không bị nhiễu điện từ này mang lại nhiều lợi thế triển khai quan trọng trong thực tế:

Triển khai trong môi trường công nghiệp khắc nghiệt

Cáp quang có thể lắp đặt song song với đường điện cao thế, cạnh động cơ điện công suất lớn, máy hàn, thiết bị phát sóng radio và các nguồn nhiễu điện từ mạnh mà không hề ảnh hưởng đến chất lượng tín hiệu. Đây là lý do cáp quang được chọn làm hạ tầng truyền thông trong các nhà máy điện, cơ sở lọc dầu và khu công nghiệp nặng.

Bảo mật vật lý vượt trội so với cáp đồng

Cáp đồng phát ra trường điện từ khi có dòng điện chạy qua, cho phép kẻ tấn công sử dụng thiết bị cảm ứng điện từ để nghe lén dữ liệu mà không cần tiếp xúc vật lý với cáp. Cáp quang không có nhược điểm này vì ánh sáng bên trong không tạo ra trường điện từ phát tán ra ngoài. Bất kỳ hành động nghe lén nào đối với cáp quang đều đòi hỏi phải cắt hoặc uốn cong sợi cáp vật lý, điều này sẽ gây suy hao tín hiệu ngay lập tức và hệ thống giám sát có thể phát hiện được.

Các ưu điểm bổ sung của cáp quang

Ngoài khả năng chống nhiễu, cáp quang còn sở hữu các ưu điểm quan trọng khác:

• Trọng lượng nhẹ: Một sợi cáp quang nhẹ hơn đáng kể so với cáp đồng cùng khả năng truyền dẫn, giúp giảm tải trọng lên hệ thống giá đỡ cáp trong công trình.
• Tuổi thọ cao: Thủy tinh silica bền hơn đồng, ít bị oxy hóa và ăn mòn, giúp cáp quang có tuổi thọ trên 25 năm trong điều kiện lắp đặt đúng chuẩn.
• An toàn cháy nổ: Cáp quang không mang điện, loại bỏ nguy cơ đoản mạch và tia lửa điện, đặc biệt quan trọng trong môi trường có khí dễ cháy như kho nhiên liệu hoặc hầm mỏ.
• Không bị sét đánh: Vì không dẫn điện, cáp quang không trở thành đường dẫn sét, bảo vệ thiết bị đầu cuối khỏi hư hại do sét lan truyền theo đường cáp.

Cách Chọn Dây Cáp Quang Phù Hợp Với Nhu Cầu Sử Dụng

Có 2 tiêu chí cốt lõi cần nắm rõ khi chọn dây cáp quang, bao gồm lựa chọn đúng loại cáp (Single-mode hoặc Multi-mode) và đánh giá các thông số kỹ thuật cùng chi phí tổng thể phù hợp với nhu cầu thực tế.

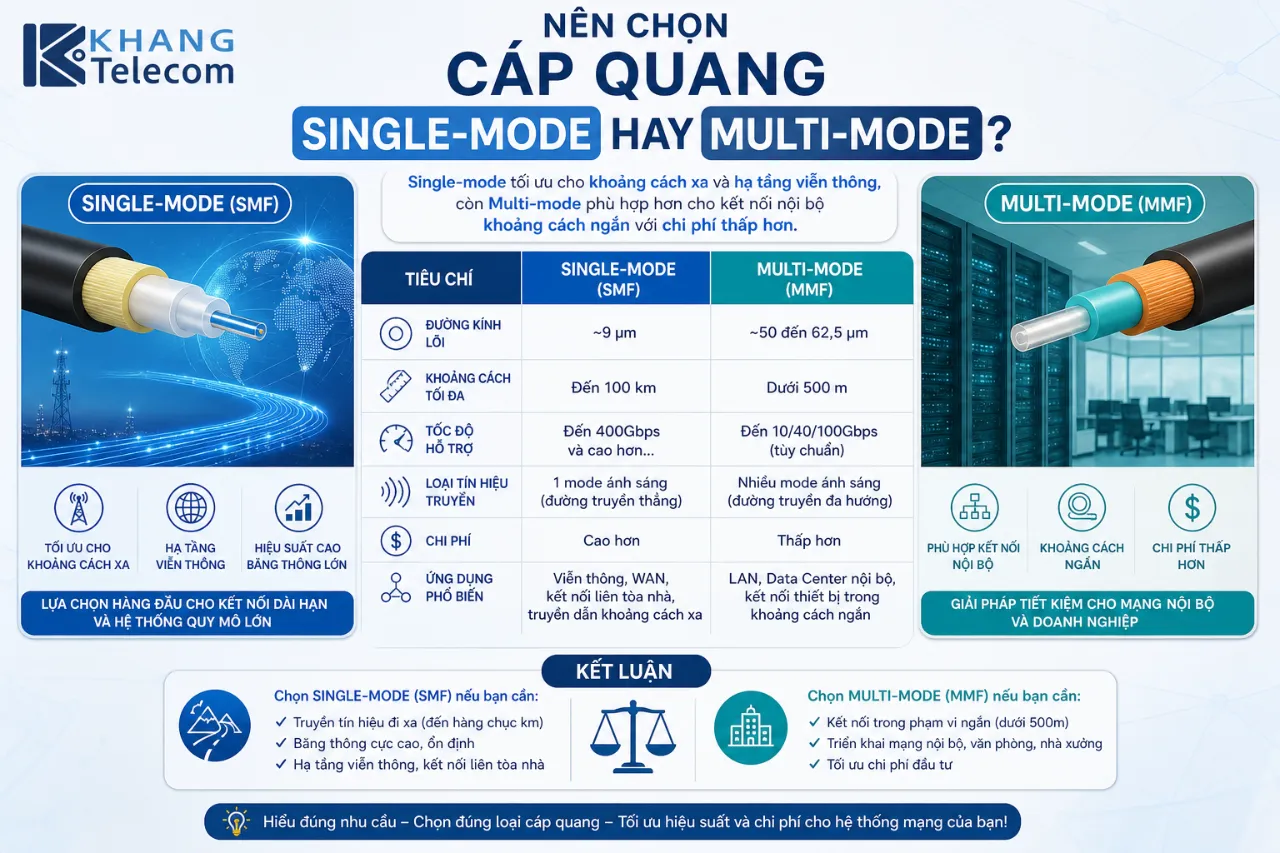

Nên Chọn Cáp Quang Single-Mode Hay Multi-Mode?

Single-mode tối ưu cho khoảng cách xa và hạ tầng viễn thông, còn Multi-mode phù hợp hơn cho kết nối nội bộ khoảng cách ngắn với chi phí thấp hơn.

Bảng so sánh dưới đây phân tích chi tiết sự khác biệt giữa hai loại cáp quang theo các tiêu chí quan trọng nhất để bạn dễ dàng đưa ra lựa chọn phù hợp:

Gợi ý chọn theo quy mô sử dụng:

• Hộ gia đình: Không cần tự chọn loại dây cáp tín hiệu, vì nhà mạng sẽ triển khai và sở hữu đường cáp quang FTTH. Người dùng chỉ cần xác nhận với nhà mạng rằng kết nối là FTTH (không phải FTTB hoặc ADSL).
• **Văn phòng vừa và nhỏ (dưới 50 người): Multi-mode OM3 hoặc OM4 là lựa chọn tối ưu cho hệ thống LAN nội bộ, kết nối giữa các tầng hoặc phòng ban trong cùng tòa nhà, với chi phí đầu tư thiết bị đầu cuối thấp hơn đáng kể so với Single-mode.
• Doanh nghiệp lớn và data center: Single-mode là tiêu chuẩn khi cần kết nối liên tòa nhà, liên khu vực hoặc kết nối WAN ra ngoài internet. Multi-mode OM4 hoặc OM5 phù hợp cho kết nối nội bộ trong phạm vi cùng tòa nhà hoặc campus dưới 400 mét.
• Hạ tầng viễn thông và ISP: Single-mode là lựa chọn duy nhất cho các tuyến backbone, đường trục liên tỉnh và kết nối xuyên quốc gia.

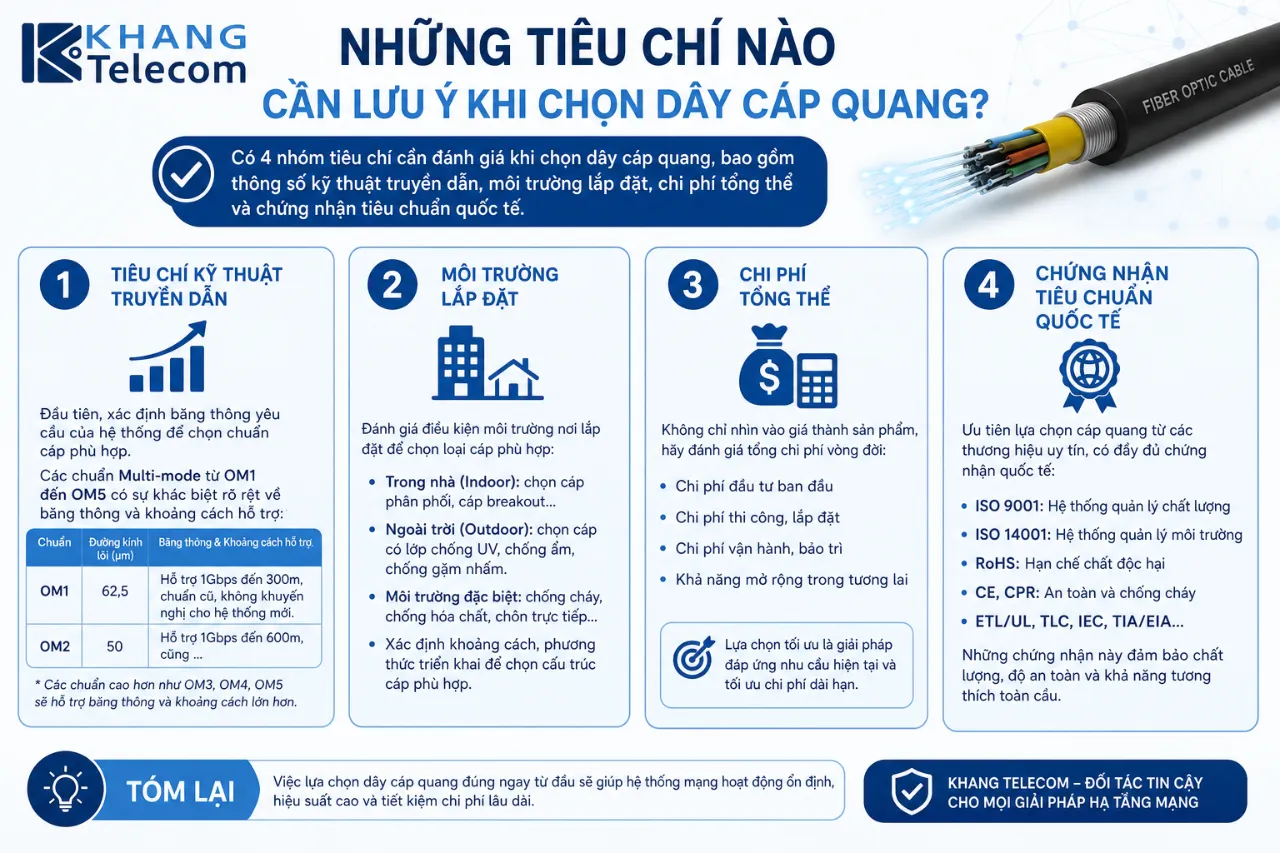

Những Tiêu Chí Nào Cần Lưu Ý Khi Chọn Dây Cáp Quang?

Có 4 nhóm tiêu chí cần đánh giá khi chọn dây cáp quang, bao gồm thông số kỹ thuật truyền dẫn, môi trường lắp đặt, chi phí tổng thể và chứng nhận tiêu chuẩn quốc tế.

Tiêu chí kỹ thuật truyền dẫn

Trước tiên, xác định băng thông yêu cầu của hệ thống để chọn chuẩn cáp phù hợp. Các chuẩn Multi-mode từ OM1 đến OM5 có sự khác biệt rõ rệt về băng thông và khoảng cách hỗ trợ:

• OM1 (62,5µm): Hỗ trợ 1Gbps đến 300m, chuẩn cũ, không khuyến nghị cho hệ thống mới.
• OM2 (50µm): Hỗ trợ 1Gbps đến 600m, cũng đã lỗi thời với hạ tầng hiện đại.
• OM3 (50µm): Hỗ trợ 10Gbps đến 300m, phù hợp văn phòng vừa.
• OM4 (50µm): Hỗ trợ 10Gbps đến 400m và 40/100Gbps đến 150m, tiêu chuẩn phổ biến nhất hiện nay.
• OM5 (50µm): Hỗ trợ kỹ thuật SWDM (Short Wavelength Division Multiplexing), đạt 400Gbps trong data center thế hệ mới.

Bên cạnh băng thông, cần kiểm tra hệ số suy hao tín hiệu (dB/km) của cáp và đảm bảo tổng suy hao trên toàn tuyến không vượt quá ngưỡng chịu đựng của thiết bị đầu cuối. Ngoài ra, lựa chọn đầu connector phù hợp với thiết bị: LC (phổ biến nhất trong data center), SC (thiết bị viễn thông) hoặc ST (ứng dụng công nghiệp cũ).

Tiêu chí môi trường lắp đặt

Môi trường lắp đặt quyết định loại vỏ bọc và cấu trúc cơ học của cáp:

• Trong nhà (Indoor): Sử dụng cáp vỏ PVC hoặc LSZH (Low Smoke Zero Halogen) cho các công trình yêu cầu tiêu chuẩn phòng cháy. Cáp indoor thường mềm dẻo, dễ thi công nhưng không chịu được tia UV và độ ẩm cao.
• Ngoài trời (Outdoor): Cần cáp có vỏ PE chịu tia UV, lớp bảo vệ chống thấm nước (gel filling hoặc water-blocking tape) và lực kéo cao. Cáp treo ngoài trời cần có dây treo (messenger wire) tích hợp hoặc phần tử chịu lực (FRP/thép) bên trong.
• Môi trường đặc biệt: Cáp ngầm dưới đất cần áo giáp thép (armored) chống gặm nhấm và lực nén từ đất. Cáp trong môi trường hóa chất cần vỏ bọc chuyên dụng chống ăn mòn.

Tiêu chí chi phí tổng thể

Đây là yếu tố ít được cân nhắc đúng mức nhưng ảnh hưởng lớn đến quyết định đầu tư thực tế. Chi phí triển khai cáp quang không chỉ bao gồm giá cáp mà còn gồm nhiều hạng mục khác:

• Chi phí thiết bị đầu cuối: Transceiver SFP, SFP+, QSFP cho switch và router có thể cao hơn nhiều so với giá cáp, đặc biệt với Single-mode laser. Ước tính chi phí SFP Single-mode 10Gbps cao hơn 3 đến 5 lần so với SFP Multi-mode tương đương.
• Chi phí thi công: Bao gồm công hàn nối (fusion splicing), đo kiểm OTDR, lắp đặt tủ phân phối quang (ODF) và dán nhãn hệ thống. Thi công cáp quang đòi hỏi kỹ thuật viên có chuyên môn cao hơn cáp đồng.
• Chi phí bảo trì dài hạn: Cáp quang có tuổi thọ trên 25 năm và chi phí bảo trì thấp hơn cáp đồng về lâu dài. Tuy nhiên, khi xảy ra sự cố đứt cáp, chi phí sửa chữa (hàn nối, đo kiểm lại) cao hơn cáp đồng thông thường.

Tiêu chí thương hiệu và chứng nhận tiêu chuẩn

Khi lựa chọn cáp quang, ưu tiên các sản phẩm có chứng nhận từ các tổ chức tiêu chuẩn quốc tế uy tín:

• TIA/EIA-568: Tiêu chuẩn cáp viễn thông Bắc Mỹ, quy định thông số kỹ thuật cho cáp và đầu nối.
• ISO/IEC 11801: Tiêu chuẩn quốc tế về cabling có cấu trúc cho tòa nhà thương mại và data center.
• IEC 60794: Tiêu chuẩn quy định yêu cầu kỹ thuật cho cáp quang viễn thông.

Các thương hiệu cáp quang uy tín được sử dụng phổ biến tại Việt Nam bao gồm Corning (Mỹ), Furukawa (Nhật Bản), CommScope (Mỹ), LS Cable (Hàn Quốc) và VNPT-Technology cho các dự án hạ tầng trong nước. Tránh lựa chọn cáp không rõ xuất xứ hoặc không có thông số kỹ thuật được kiểm định vì chất lượng sợi quang kém sẽ dẫn đến suy hao tín hiệu cao và tuổi thọ ngắn, tốn kém chi phí thay thế về sau.

Dây cáp quang là giải pháp truyền dẫn hiện đại với tốc độ cao, băng thông lớn và khả năng truyền tín hiệu ổn định trên khoảng cách xa. Việc lựa chọn đúng loại cáp quang sẽ giúp hệ thống mạng hoạt động hiệu quả và bền vững hơn. Để tham khảo các sản phẩm cáp quang chất lượng và giải pháp phù hợp, hãy truy cập website Khang Telecom để được tư vấn chi tiết.
