Dây nhảy mạng

Dây nhảy mạng là loại cáp kết nối ngắn, có đầu bấm RJ45 sẵn hai đầu, dùng để nối các thiết bị mạng như máy tính, switch, router và patch panel với nhau trong hệ thống mạng LAN. Không giống cáp mạng đi tường, dây nhảy mạng được thiết kế linh hoạt, dễ tháo lắp và thường có độ dài từ 0,5m đến 10m. Nhờ đặc điểm này, dây nhảy mạng trở thành thành phần không thể thiếu trong tủ mạng văn phòng, trung tâm dữ liệu lẫn hệ thống mạng gia đình.

Hiện nay có nhiều loại dây nhảy mạng khác nhau, phân loại theo chuẩn cáp gồm Cat5e, Cat6, Cat6a, Cat7 và Cat8, đồng thời phân loại theo vỏ bọc gồm UTP, FTP/STP và SFTP. Mỗi loại mang đặc điểm riêng về tốc độ truyền dẫn, khả năng chống nhiễu và phạm vi ứng dụng, phù hợp với từng môi trường và nhu cầu lắp đặt khác nhau.

Để chọn được dây nhảy mạng phù hợp, bạn cần cân nhắc 5 tiêu chí chính gồm tốc độ mạng yêu cầu, độ dài dây, môi trường lắp đặt, chuẩn thiết bị kết nối và ngân sách đầu tư. Bài viết dưới đây Khang Telecom sẽ phân tích toàn diện từ khái niệm, công dụng, phân loại cho đến hướng dẫn lựa chọn dây nhảy mạng đúng nhu cầu.

Dây Nhảy Mạng Là Gì?

Dây nhảy mạng (patch cable hay patch cord) là loại cáp mạng ngắn có đầu kết nối RJ45 bấm sẵn ở cả hai đầu, thuộc nhóm cáp xoắn đôi (twisted pair), được dùng để kết nối nhanh các thiết bị trong hệ thống mạng. Đây là thành phần kết nối cơ bản trong hầu hết các hệ thống mạng LAN hiện đại, từ quy mô hộ gia đình cho đến trung tâm dữ liệu doanh nghiệp.

Để hiểu rõ hơn về dây nhảy mạng, hãy cùng tìm hiểu cấu tạo bên trong và điểm khác biệt so với các loại cáp mạng khác thường gặp trên thị trường.

Cấu Tạo Của Dây Nhảy Mạng Gồm Những Gì?

Dây nhảy mạng được cấu tạo từ 3 thành phần chính: lõi dây xoắn đôi (twisted pair), đầu kết nối RJ45 và vỏ bọc cách điện bên ngoài.

Cụ thể, mỗi sợi dây nhảy mạng tiêu chuẩn bao gồm các bộ phận sau:

• Lõi dây xoắn đôi: Gồm 4 cặp dây (8 sợi) được xoắn đôi với nhau theo từng cặp màu. Kỹ thuật xoắn đôi giúp triệt tiêu nhiễu điện từ giữa các cặp dây và từ môi trường bên ngoài. Lõi dây thường làm từ đồng nguyên chất (solid copper) hoặc đồng mạ bạc (CCA) tùy phân khúc.
• Đầu kết nối RJ45: Là đầu nhựa trong suốt với 8 chân tiếp điểm bằng đồng mạ vàng, được bấm cố định vào hai đầu cáp theo tiêu chuẩn T568A hoặc T568B. Lớp mạ vàng giúp chống oxy hóa và đảm bảo tiếp xúc điện ổn định trong thời gian dài.
• Vỏ bọc bên ngoài: Lớp vỏ PVC hoặc LSZH (Low Smoke Zero Halogen) bao phủ toàn bộ phần lõi, có độ dẻo dai cao để dây không bị gãy khi uốn cong nhiều lần. Một số loại cao cấp có thêm lớp lá nhôm hoặc lưới đồng bên trong để chống nhiễu.

Theo tiêu chuẩn TIA/EIA-568 của Hiệp hội Công nghiệp Viễn thông Hoa Kỳ, màu sắc và thứ tự sắp xếp của 8 sợi dây phải tuân theo quy ước chặt chẽ để đảm bảo khả năng tương thích giữa các thiết bị từ nhiều nhà sản xuất khác nhau.

Dây Nhảy Mạng Khác Dây Mạng Cuộn Thùng Như Thế Nào?

Dây nhảy mạng và cáp mạng cuộn thùng đi tường là hai sản phẩm hoàn toàn khác nhau về mục đích sử dụng, độ linh hoạt và cấu tạo lõi dây.

Dưới đây là bảng so sánh chi tiết giúp bạn phân biệt rõ hai loại cáp này. Bảng liệt kê 5 tiêu chí so sánh chính gồm mục đích sử dụng, độ dài, cấu tạo lõi, đầu kết nối và khả năng uốn cong:

Điểm khác biệt quan trọng nhất là cấu tạo lõi dây. Dây nhảy mạng dùng lõi stranded (nhiều sợi nhỏ bện lại) nên mềm, dẻo và chịu được lực uốn liên tục khi cắm tháo. Ngược lại, cáp mạng đi tường dùng lõi solid (sợi đồng đặc) truyền tín hiệu xa hơn nhưng dễ gãy nếu bị uốn cong nhiều lần.

Dây Nhảy Mạng Dùng Để Làm Gì?

Dây nhảy mạng dùng để kết nối các thiết bị đầu cuối như máy tính, laptop, smart TV, camera IP với các thiết bị trung gian như switch, router, patch panel trong hệ thống mạng LAN, đảm bảo truyền tín hiệu dữ liệu ổn định và tốc độ cao. Đây là loại dây cáp tín hiệu được sử dụng phổ biến nhất trong bất kỳ hạ tầng mạng nào từ văn phòng nhỏ đến trung tâm dữ liệu quy mô lớn.

Ngoài chức năng kết nối cơ bản, dây nhảy mạng còn có một số ứng dụng đặc thù mà không phải ai cũng biết. Phần dưới đây sẽ làm rõ hai câu hỏi thường gặp về công dụng thực tế của loại cáp này.

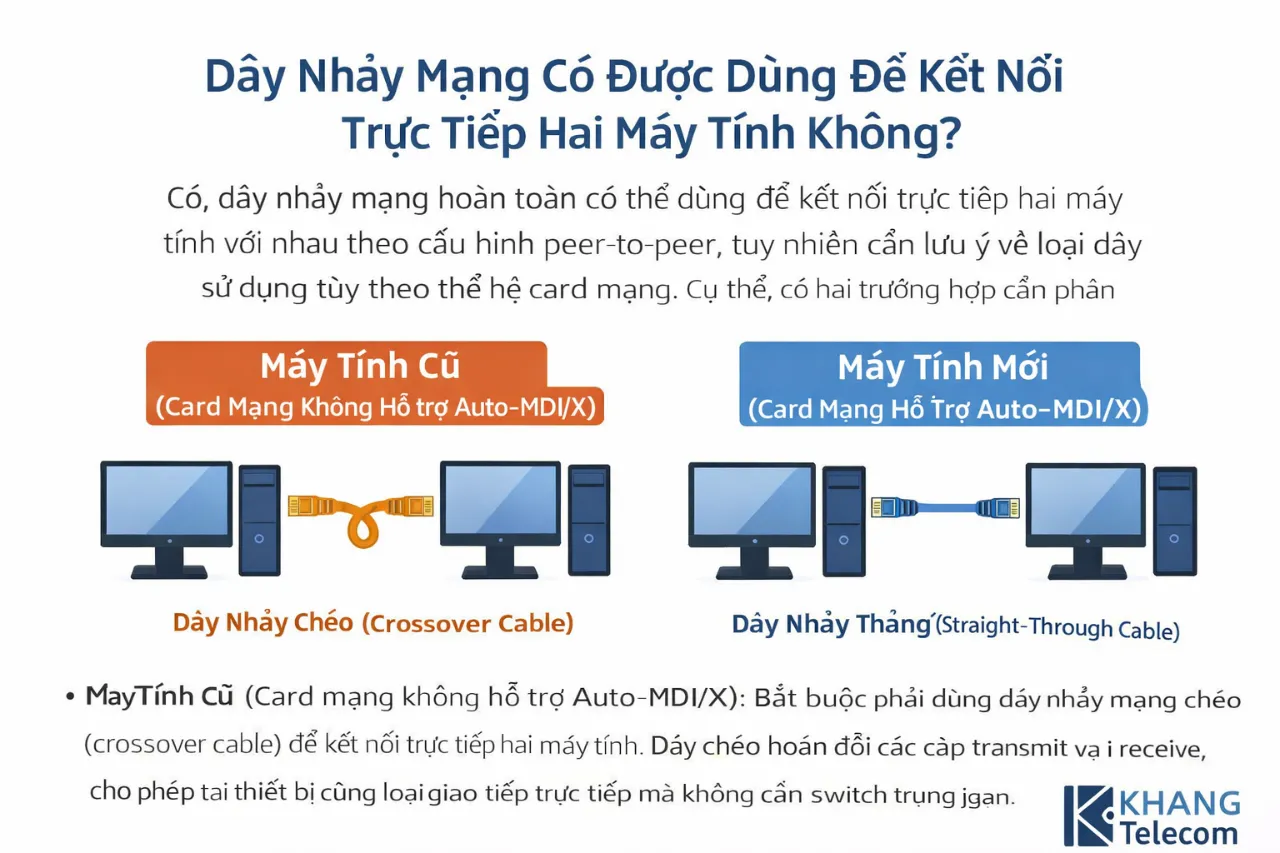

Dây Nhảy Mạng Có Được Dùng Để Kết Nối Trực Tiếp Hai Máy Tính Không?

Có, dây nhảy mạng hoàn toàn có thể dùng để kết nối trực tiếp hai máy tính với nhau theo cấu hình peer-to-peer, tuy nhiên cần lưu ý về loại dây sử dụng tùy theo thế hệ card mạng.

Cụ thể, có hai trường hợp cần phân biệt:

• Máy tính cũ (card mạng không hỗ trợ Auto-MDI/X): Bắt buộc phải dùng dây nhảy mạng chéo (crossover cable) để kết nối trực tiếp hai máy tính. Dây chéo hoán đổi các cặp transmit và receive, cho phép hai thiết bị cùng loại giao tiếp trực tiếp mà không cần switch trung gian.
• Máy tính hiện đại (card mạng hỗ trợ Auto-MDI/X): Có thể dùng dây thẳng (straight-through) thông thường để kết nối trực tiếp. Tính năng Auto-MDI/X tự động phát hiện và điều chỉnh chiều tín hiệu phù hợp, không cần dây chéo.

Hầu hết card mạng sản xuất từ sau năm 2000 đều hỗ trợ Auto-MDI/X theo tiêu chuẩn IEEE 802.3ab, nên trong thực tế hiện nay bạn có thể cắm dây thẳng thông thường để kết nối hai máy tính mà không gặp vấn đề gì.

Dây Nhảy Mạng Có Khác Dây Mạng Đi Ngầm Tường Không?

Có, dây nhảy mạng khác hoàn toàn với cáp mạng đi ngầm tường về cấu tạo, mục đích sử dụng và đặc tính kỹ thuật, dù cả hai đều thuộc nhóm cáp xoắn đôi (twisted pair) kết nối mạng Ethernet.

So sánh ngắn gọn về sự khác biệt cốt lõi:

• Dây nhảy mạng: Lõi mềm (stranded), đầu RJ45 bấm sẵn, dài 0,5m đến 10m, dùng để cắm tháo thường xuyên giữa các thiết bị trong phòng máy chủ hoặc tại bàn làm việc.
• Cáp mạng đi tường: Lõi cứng (solid), không có đầu bấm sẵn, cuộn 305m, dùng để đi ngầm trong tường, trần hoặc ống kỹ thuật nhằm tạo đường truyền cố định từ điểm này đến điểm khác trong tòa nhà.

Sử dụng nhầm cáp mạng đi tường để cắm trực tiếp vào thiết bị có thể gây gãy lõi dây do uốn cong nhiều lần, làm giảm chất lượng tín hiệu theo thời gian. Ngược lại, dùng dây nhảy mạng để đi ngầm tường dài hơn 10m sẽ gây suy hao tín hiệu và không đảm bảo tuổi thọ do vỏ dây không chịu được ma sát khi kéo qua ống.

Có Những Loại Dây Nhảy Mạng Nào Hiện Nay?

Hiện nay có hai cách phân loại dây nhảy mạng chính: phân theo chuẩn cáp (Cat5e, Cat6, Cat6a, Cat7, Cat8) và phân theo loại vỏ bọc chống nhiễu (UTP, FTP/STP, SFTP). Mỗi phương thức phân loại phản ánh một đặc tính kỹ thuật riêng biệt, giúp người dùng xác định đúng loại dây phù hợp với hạ tầng mạng của mình.

Dưới đây là phân tích chi tiết từng nhóm phân loại để bạn có cái nhìn toàn diện trước khi ra quyết định lựa chọn.

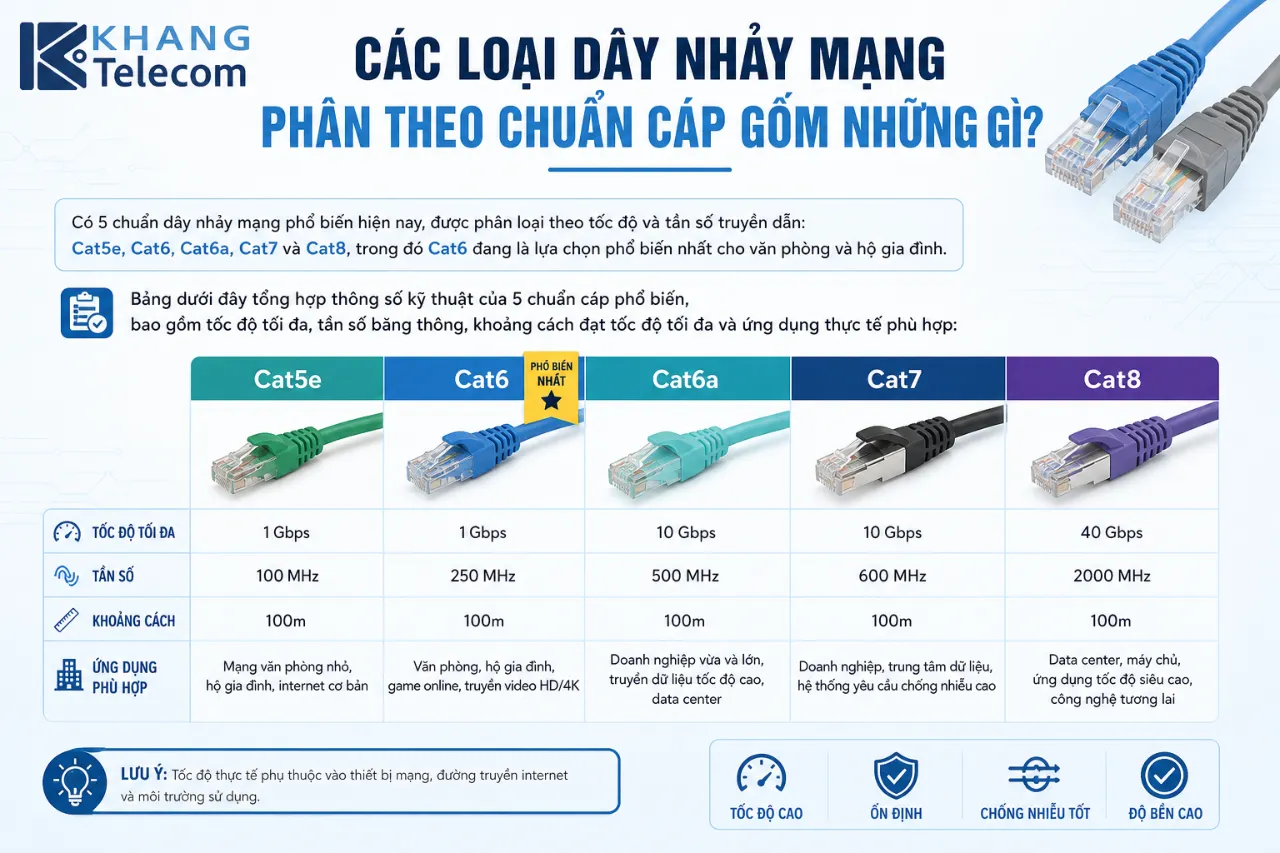

Các Loại Dây Nhảy Mạng Phân Theo Chuẩn Cáp Gồm Những Gì?

Có 5 chuẩn dây nhảy mạng phổ biến hiện nay, được phân loại theo tốc độ và tần số truyền dẫn: Cat5e, Cat6, Cat6a, Cat7 và Cat8, trong đó Cat6 đang là lựa chọn phổ biến nhất cho văn phòng và hộ gia đình.

Bảng dưới đây tổng hợp thông số kỹ thuật của 5 chuẩn cáp phổ biến, bao gồm tốc độ tối đa, tần số băng thông, khoảng cách đạt tốc độ tối đa và ứng dụng thực tế phù hợp:

Phân tích chi tiết từng chuẩn:

• Cat5e: Là phiên bản cải tiến của Cat5, hỗ trợ tốc độ 1 Gbps ở tần số 100 MHz. Đây là chuẩn tối thiểu được khuyến nghị sử dụng hiện nay, phù hợp cho mạng gia đình hoặc các văn phòng không có nhu cầu tốc độ cao. Chi phí thấp nhất trong các chuẩn.

• Cat6: Hỗ trợ 10 Gbps trong khoảng cách đến 55m và 1 Gbps đến 100m, tần số 250 MHz. Cat6 hiện là tiêu chuẩn phổ biến nhất cho môi trường văn phòng nhờ cân bằng tốt giữa hiệu năng và chi phí. Cáp Cat6 có thanh ngăn cách ở giữa (spline) để giảm xuyên âm giữa các cặp dây.

• Cat6a: Phiên bản augmented của Cat6, duy trì tốc độ 10 Gbps đến khoảng cách 100m với tần số 500 MHz. Cat6a phù hợp cho hệ thống cần PoE công suất cao, access point wifi trần nhà hoặc camera IP độ phân giải cao.

• Cat7: Hỗ trợ tốc độ 10 Gbps ở tần số 600 MHz với cấu trúc SFTP (chống nhiễu từng cặp dây riêng biệt). Cat7 thường được dùng trong phòng máy chủ hoặc môi trường có nhiều nguồn nhiễu điện từ mạnh.

• Cat8: Chuẩn cao nhất hiện tại, hỗ trợ tốc độ 25-40 Gbps ở tần số 2000 MHz nhưng chỉ hiệu quả trong khoảng cách dưới 30m. Cat8 chuyên dụng cho kết nối giữa các server trong data center, không phù hợp cho sử dụng thông thường.

Các Loại Dây Nhảy Mạng Phân Theo Loại Vỏ Bọc Gồm Những Gì?

Có 3 loại dây nhảy mạng phân theo cấu trúc vỏ bọc chống nhiễu: UTP, FTP/STP và SFTP, trong đó UTP là loại phổ biến và rẻ nhất, còn SFTP có khả năng chống nhiễu cao nhất.

Mỗi loại vỏ bọc phù hợp với một môi trường lắp đặt khác nhau:

• UTP (Unshielded Twisted Pair): Không có lớp chống nhiễu, chỉ dựa vào kỹ thuật xoắn đôi để giảm nhiễu tự nhiên. UTP là loại phổ biến nhất trên thị trường, giá thành thấp, dễ thi công và đủ hiệu năng cho môi trường văn phòng bình thường. Tuy nhiên UTP dễ bị ảnh hưởng bởi nhiễu điện từ (EMI) khi đặt gần các thiết bị điện công suất lớn như máy phát điện, motor điện hoặc đèn huỳnh quang.

• FTP/STP (Foiled/Shielded Twisted Pair): Có thêm lớp lá nhôm hoặc lưới đồng bao bọc toàn bộ bó dây bên trong, tạo lớp chắn chống nhiễu từ bên ngoài. FTP/STP phù hợp cho môi trường có mật độ thiết bị điện từ cao như xưởng sản xuất, phòng máy chủ nhỏ hoặc các tòa nhà có nhiều nguồn nhiễu. Giá cao hơn UTP khoảng 20-40%.

• SFTP (Screened Foiled Twisted Pair): Kết hợp cả lớp lá nhôm bao từng cặp dây lẫn lớp lưới đồng bao toàn bộ, tạo ra khả năng chống nhiễu cao nhất. SFTP thường dùng trong phòng máy chủ (server room), môi trường công nghiệp khắc nghiệt hoặc các hệ thống yêu cầu bảo mật tín hiệu cao. Đây là loại dây nhảy mạng có chi phí cao nhất trong ba nhóm phân loại theo vỏ bọc.

Lưu ý quan trọng: Khi dùng dây FTP/STP hoặc SFTP, toàn bộ hệ thống mạng (switch, patch panel, keystone) cũng phải hỗ trợ shielded để đảm bảo lớp chắn được nối đất đúng cách. Nếu không nối đất chính xác, lớp shield có thể phản tác dụng và tăng nhiễu thay vì giảm nhiễu.

Cách Lựa Chọn Dây Nhảy Mạng Phù Hợp Là Gì?

Cách lựa chọn dây nhảy mạng phù hợp cần dựa trên 5 tiêu chí cốt lõi: tốc độ mạng yêu cầu, độ dài dây cần thiết, môi trường lắp đặt, chuẩn thiết bị kết nối và ngân sách đầu tư, trong đó tốc độ và môi trường là hai yếu tố quyết định nhất. Việc chọn sai loại dây có thể gây thắt cổ chai băng thông, mất tín hiệu hoặc lãng phí chi phí đầu tư không cần thiết.

Phần dưới đây phân tích chi tiết từng tiêu chí lựa chọn và so sánh trực tiếp hai chuẩn phổ biến nhất trên thị trường hiện nay.

Nên Chọn Dây Nhảy Mạng Theo Tiêu Chí Nào?

Có 5 tiêu chí chính cần cân nhắc khi chọn dây nhảy mạng, bao gồm tốc độ yêu cầu, độ dài, môi trường, thiết bị kết nối và ngân sách, trong đó mỗi tiêu chí tác động trực tiếp đến hiệu năng thực tế của hệ thống mạng.

Phân tích chi tiết từng tiêu chí:

Tiêu chí 1: Tốc độ mạng yêu cầu

Trước tiên, hãy xác định tốc độ mạng bạn đang sử dụng hoặc dự kiến nâng cấp:

• Đường truyền internet dưới 100 Mbps: Cat5e là đủ, không cần đầu tư thêm.
• Đường truyền 100 Mbps đến 1 Gbps: Cat5e hoặc Cat6 là lựa chọn hợp lý.
• Yêu cầu 10 Gbps nội bộ (file server, NAS, video editing): Chọn Cat6a trở lên.
• Data center và kết nối server tốc độ cao: Cat8 là tiêu chuẩn tối ưu.

Lưu ý: Tốc độ hệ thống mạng bị giới hạn bởi thiết bị yếu nhất trong chuỗi kết nối. Nếu switch chỉ hỗ trợ 1 Gbps, việc dùng Cat8 sẽ không mang lại lợi ích gì.

Tiêu chí 2: Độ dài dây cần thiết

Chọn dây có độ dài vừa đủ, không quá dài hoặc quá ngắn:

• Dưới 1m: Kết nối trong tủ rack, từ thiết bị đến patch panel gần kề.
• 1m đến 3m: Kết nối phổ biến nhất cho bàn làm việc, TV, thiết bị gia đình.
• 3m đến 5m: Kết nối thiết bị từ xa trong phòng khách, phòng họp.
• Trên 5m: Cần kiểm tra suy hao tín hiệu, ưu tiên Cat6 trở lên để đảm bảo ổn định.

Dây quá dài gây rối cáp, tạo vòng cảm ứng điện từ làm tăng nhiễu và khó quản lý. Dây quá ngắn gây căng đầu kết nối và dễ đứt theo thời gian.

Tiêu chí 3: Môi trường lắp đặt

Môi trường quyết định loại vỏ bọc cần chọn:

• Văn phòng thông thường, ít nguồn nhiễu: UTP Cat6 là lựa chọn tối ưu về chi phí và hiệu năng.
• Khu vực gần thiết bị điện lớn, motor, máy phát điện: FTP/STP để chống nhiễu điện từ.
• Phòng máy chủ, môi trường công nghiệp khắc nghiệt: SFTP Cat6a hoặc Cat7.
• Môi trường ngoài trời hoặc nhiệt độ cao: Chọn dây có vỏ bọc LSZH và chống tia UV.

Tiêu chí 4: Chuẩn thiết bị kết nối

Kiểm tra chuẩn Cat mà switch, router và card mạng của bạn hỗ trợ trước khi mua dây. Dùng Cat8 với switch chỉ hỗ trợ Gigabit Ethernet là lãng phí hoàn toàn. Ngược lại, dùng Cat5e với switch 10G sẽ tạo ra điểm nghẽn cổ chai nghiêm trọng.

Tiêu chí 5: Ngân sách đầu tư

Mức giá tham khảo cho dây nhảy mạng Cat6 dài 1m trên thị trường Việt Nam dao động từ 20.000 đến 80.000 VNĐ tùy thương hiệu và chất lượng. Cat6a có giá cao hơn 30-50%, trong khi Cat7 và Cat8 có thể cao hơn gấp đôi đến gấp ba so với Cat6. Hãy chọn chuẩn cáp phù hợp với nhu cầu thực tế thay vì luôn chọn chuẩn cao nhất để tránh lãng phí ngân sách.

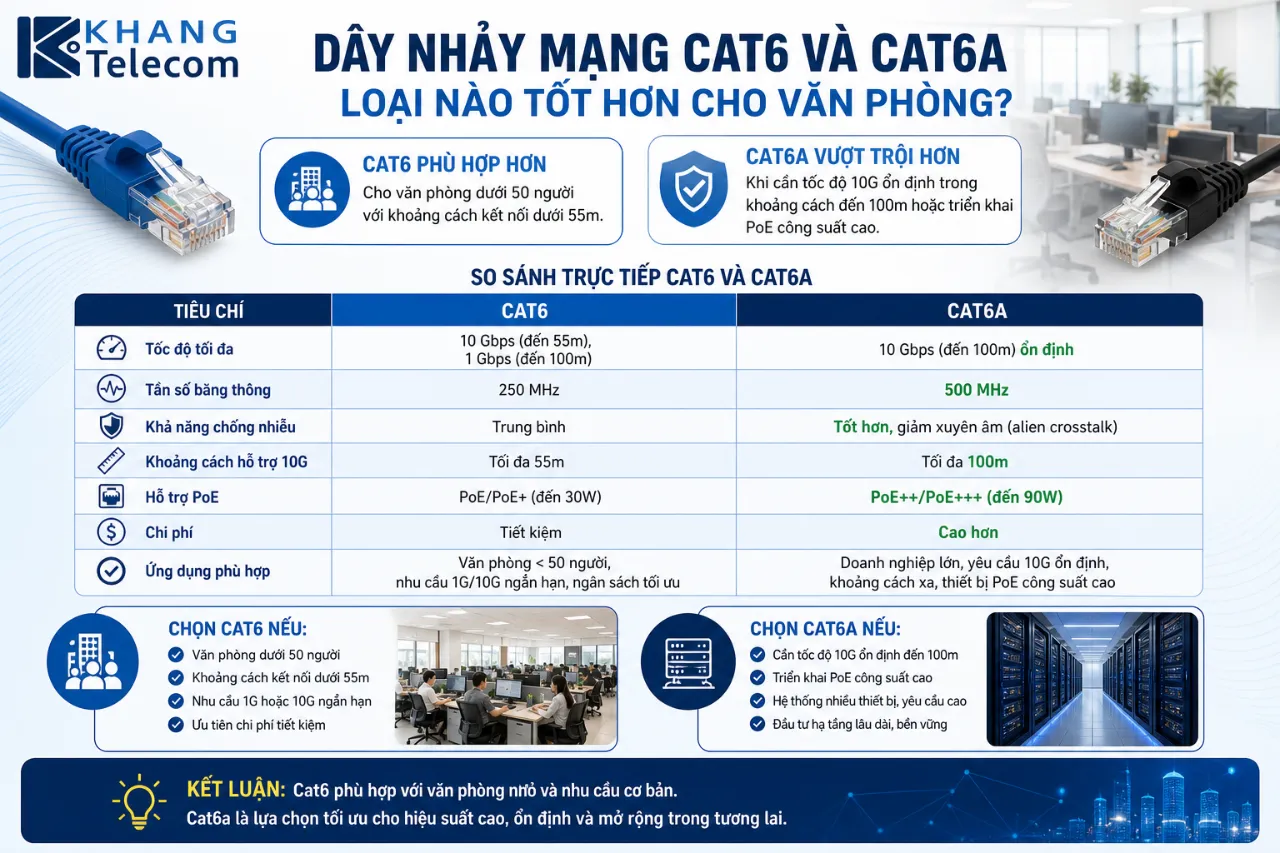

Dây Nhảy Mạng Cat6 Và Cat6a Loại Nào Tốt Hơn Cho Văn Phòng?

Cat6 tốt hơn cho văn phòng dưới 50 người với khoảng cách kết nối dưới 55m, còn Cat6a là lựa chọn vượt trội khi cần tốc độ 10G ổn định trong khoảng cách đến 100m hoặc triển khai PoE công suất cao.

So sánh trực tiếp Cat6 và Cat6a theo các tiêu chí quan trọng nhất:

Khuyến nghị cụ thể theo quy mô:

• Văn phòng dưới 50 người,đường truyền internet dưới 1 Gbps, khoảng cách cáp dưới 55m: Cat6 UTP là lựa chọn tối ưu về chi phí. Không cần đầu tư thêm vào Cat6a khi hạ tầng hiện tại chưa yêu cầu 10G ổn định.

• Văn phòng 50 đến 200 người, có switch 10G, triển khai AP wifi 6 hoặc camera IP PoE: Cat6a là lựa chọn phù hợp hơn vì duy trì 10 Gbps đến 100m và xử lý PoE công suất cao ổn định hơn Cat6.

• Văn phòng đang xây dựng mới hoặc nâng cấp toàn bộ hạ tầng: Ưu tiên Cat6a ngay từ đầu để đảm bảo hệ thống không cần thay dây trong ít nhất 5 đến 10 năm tới khi băng thông yêu cầu tăng lên.

Theo khảo sát của BICSI (Building Industry Consulting Service International) năm 2023, trên 68% dự án hạ tầng mạng văn phòng mới tại khu vực châu Á Thái Bình Dương đã chuyển sang tiêu chuẩn Cat6a làm nền tảng cáp ngang (horizontal cabling) nhằm đáp ứng nhu cầu 10G và PoE++ trong dài hạn.

Dây Nhảy Mạng Thẳng Và Dây Nhảy Mạng Chéo Khác Nhau Như Thế Nào?

Dây nhảy mạng thẳng (straight-through) và dây nhảy mạng chéo (crossover) khác nhau ở cách bấm đầu RJ45: dây thẳng dùng cùng tiêu chuẩn hai đầu (T568B đến T568B), còn dây chéo hoán đổi cặp transmit và receive giữa hai đầu để kết nối hai thiết bị cùng loại trực tiếp. Việc dùng nhầm hai loại này trong các tình huống không tương thích sẽ khiến kết nối mạng hoàn toàn thất bại.

Phần dưới đây làm rõ từng loại và giải thích thêm về ứng dụng đặc biệt của dây nhảy mạng PoE, một biến thể quan trọng ngày càng phổ biến trong các hệ thống mạng hiện đại.

Dây Nhảy Mạng Thẳng (Straight-Through) Được Dùng Khi Nào?

Dây nhảy mạng thẳng được dùng khi kết nối hai thiết bị khác loại với nhau, điển hình là máy tính hoặc thiết bị đầu cuối kết nối vào switch, router hoặc patch panel. Đây là loại dây nhảy mạng phổ biến nhất, thường được bán mặc định khi bạn mua dây nhảy mạng trên thị trường mà không yêu cầu cụ thể.

Dây thẳng bấm theo tiêu chuẩn T568B ở cả hai đầu với thứ tự màu như sau: Cam trắng, Cam, Xanh lá trắng, Xanh lam, Xanh lam trắng, Xanh lá, Nâu trắng, Nâu. Vì hai đầu có cùng thứ tự, tín hiệu từ cặp transmit của thiết bị A sẽ đi thẳng đến cặp receive của thiết bị B, phù hợp với thiết kế của các cổng MDI và MDI-X trên hai thiết bị khác loại.

Dây Nhảy Mạng PoE Có Gì Đặc Biệt So Với Dây Nhảy Mạng Thông Thường?

Dây nhảy mạng PoE (Power over Ethernet) đặc biệt ở chỗ nó truyền đồng thời cả dữ liệu lẫn điện năng trên cùng một sợi cáp, cho phép cấp nguồn cho thiết bị đầu cuối mà không cần dây nguồn riêng.

Điểm quan trọng cần lưu ý khi chọn dây nhảy mạng PoE:

• Chuẩn cáp tối thiểu: Cat5e cho PoE tiêu chuẩn (IEEE 802.3af, tối đa 15,4W). Khuyến nghị Cat6 trở lên cho PoE+ (IEEE 802.3at, tối đa 30W) và bắt buộc Cat6a cho PoE++ (IEEE 802.3bt, tối đa 90W) để tránh nhiệt sinh ra trong cáp gây suy hao.
• Ứng dụng thực tế phổ biến: Camera IP an ninh, access point wifi gắn trần, điện thoại VoIP, màn hình hiển thị thông tin, khóa cửa thông minh, tất cả đều có thể chạy hoàn toàn qua một sợi dây nhảy mạng PoE duy nhất.
• Lưu ý khi lựa chọn: Kiểm tra công suất PoE mà switch cấp nguồn hỗ trợ (IEEE 802.3af, at hoặc bt) và đảm bảo tương thích với công suất tiêu thụ của thiết bị đầu cuối. Sử dụng dây có lõi đồng nguyên chất (không dùng CCA) vì CCA có điện trở cao hơn, sinh nhiệt nhiều hơn khi truyền điện, dễ gây mất ổn định nguồn PoE trong khoảng cách dài.

Dây nhảy mạng là phụ kiện quan trọng giúp kết nối các thiết bị trong hệ thống mạng một cách ổn định và hiệu quả. Việc lựa chọn đúng loại dây nhảy mạng sẽ góp phần tối ưu tốc độ truyền dữ liệu và đảm bảo hiệu suất hoạt động lâu dài. Để tìm hiểu thêm các giải pháp mạng phù hợp, hãy tham khảo website Khang Telecom.
