Module quang

Module quang là thiết bị điện tử chuyển đổi tín hiệu điện sang tín hiệu quang và ngược lại, đóng vai trò then chốt trong toàn bộ hệ thống mạng cáp quang. Được gắn vào cổng SFP, QSFP hoặc XFP trên switch và router, module quang giúp truyền dữ liệu với tốc độ cao qua khoảng cách từ vài chục mét đến hàng chục kilomét. Đặc biệt, thiết bị này không thể thiếu trong bất kỳ hạ tầng mạng hiện đại nào, từ data center đến mạng viễn thông đường trục.

Hiện nay có nhiều loại module quang phổ biến, được phân loại theo form factor gồm SFP, SFP+, SFP28, QSFP+, QSFP28 và QSFP-DD, đồng thời cũng được phân loại theo loại sợi quang gồm single-mode và multi-mode. Mỗi loại phục vụ một kịch bản triển khai khác nhau về tốc độ và khoảng cách. Việc chọn đúng loại module quang phù hợp thiết bị và hạ tầng cáp quang sẵn có là yếu tố quyết định hiệu quả vận hành toàn hệ thống.

Về khoảng cách truyền, module quang được ký hiệu theo các chuẩn SR, LR, ER và ZR, tương ứng với các ngưỡng từ 300m đến 80km. Ngoài ra, module quang còn hiện diện trong nhiều lĩnh vực ứng dụng quan trọng gồm data center, mạng doanh nghiệp, hệ thống viễn thông và mạng MAN/WAN. Bài viết dưới đây Khang Telecom phân tích chi tiết từng khía cạnh để giúp bạn lựa chọn và triển khai đúng giải pháp.

Module Quang Là Gì?

Module quang là thiết bị chuyển đổi tín hiệu, có chức năng biến đổi tín hiệu điện thành tín hiệu quang để truyền qua cáp quang, sau đó chuyển đổi ngược lại tín hiệu quang thành tín hiệu điện ở đầu thu. Thiết bị này còn được gọi là optical transceiver module, tích hợp cả bộ phát lẫn bộ thu tín hiệu trong một module nhỏ gọn có thể tháo lắp linh hoạt. Trong hạ tầng mạng hiện đại, module quang là thành phần cầu nối không thể thiếu giữa thiết bị mạng và đường truyền cáp quang vật lý.

Để hiểu rõ hơn về module quang, cần nắm vững hai khía cạnh cốt lõi là nguyên lý hoạt động và cấu tạo vật lý bên trong, được trình bày cụ thể ngay dưới đây.

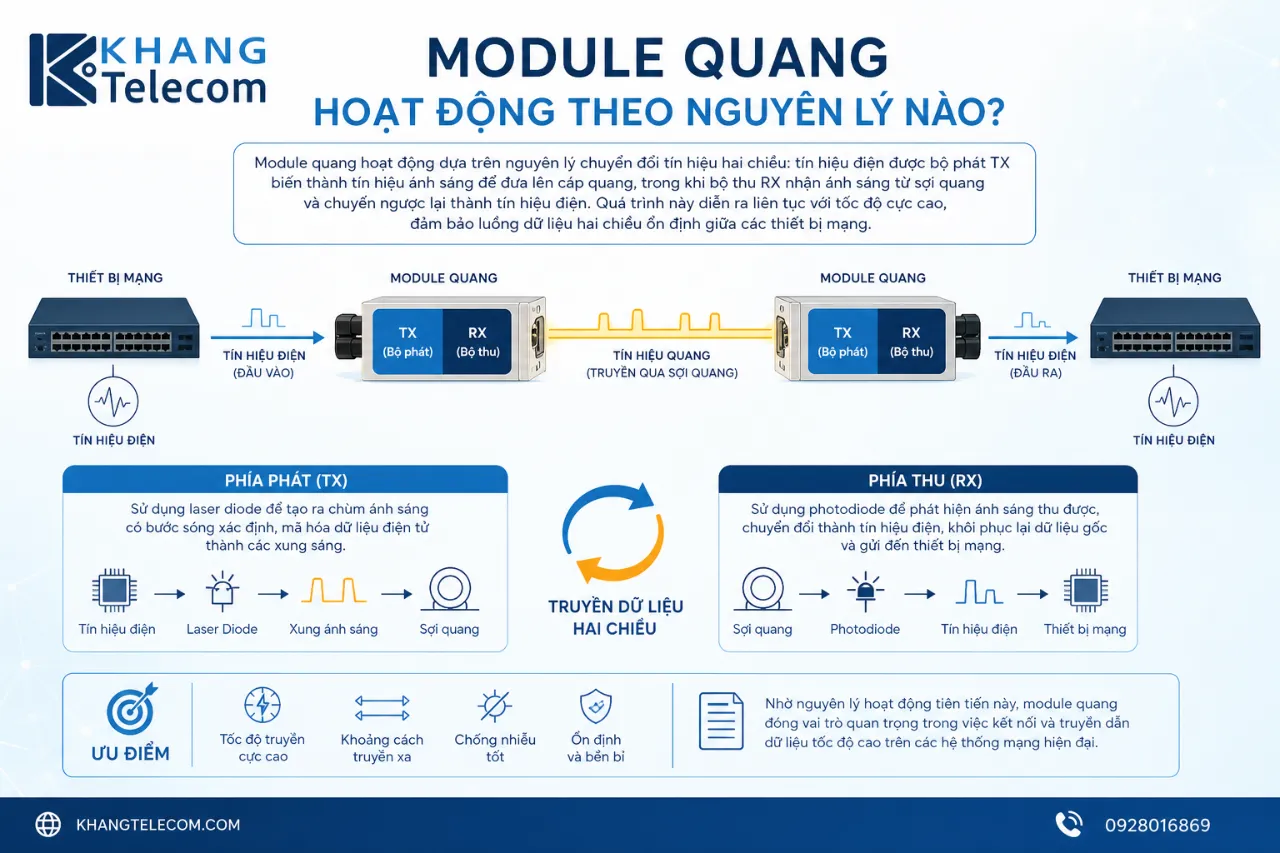

Module Quang Hoạt Động Theo Nguyên Lý Nào?

Module quang hoạt động dựa trên nguyên lý chuyển đổi tín hiệu hai chiều: tín hiệu điện được bộ phát TX biến thành tín hiệu ánh sáng để đưa lên cáp quang, trong khi bộ thu RX nhận ánh sáng từ sợi quang và chuyển ngược lại thành tín hiệu điện. Quá trình này diễn ra liên tục với tốc độ cực cao, đảm bảo luồng dữ liệu hai chiều ổn định giữa các thiết bị mạng.

Cụ thể hơn, phía phát TX sử dụng laser diode để tạo ra chùm ánh sáng có bước sóng xác định, mã hóa dữ liệu điện tử thành các xung sáng. Phía thu RX dùng photodetector để nhận các xung sáng từ sợi quang và giải mã thành tín hiệu điện tương ứng. Tốc độ truyền của module quang hiện nay trải rộng từ 1G, 10G, 25G, 40G cho đến 100G, 400G và thậm chí 800G trong các hệ thống tiên tiến nhất. Bước sóng ánh sáng sử dụng phổ biến là 850nm cho khoảng cách ngắn và 1310nm hoặc 1550nm cho khoảng cách dài, mỗi bước sóng phù hợp với một loại sợi quang nhất định.

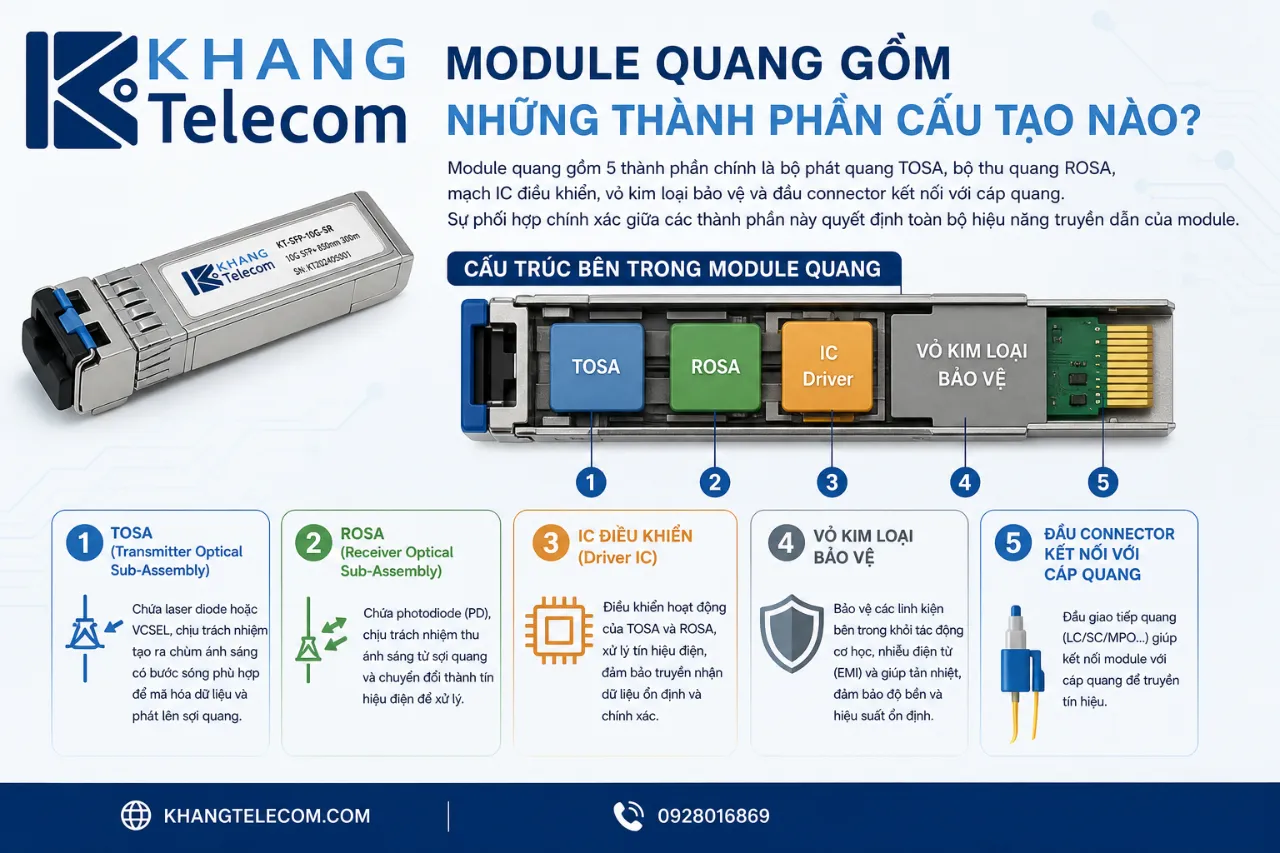

Module Quang Gồm Những Thành Phần Cấu Tạo Nào?

Module quang gồm 5 thành phần chính là bộ phát quang TOSA, bộ thu quang ROSA, mạch IC điều khiển, vỏ kim loại bảo vệ và đầu connector kết nối với cáp quang. Sự phối hợp chính xác giữa các thành phần này quyết định toàn bộ hiệu năng truyền dẫn của module.

Dưới đây là mô tả chi tiết từng thành phần cấu tạo của module quang:

• TOSA (Transmitter Optical Sub-Assembly): Chứa laser diode hoặc VCSEL, chịu trách nhiệm tạo ra chùm ánh sáng có bước sóng phù hợp để mã hóa dữ liệu và phát lên sợi quang.
• ROSA (Receiver Optical Sub-Assembly): Chứa photodetector PIN hoặc APD, thu nhận ánh sáng từ sợi quang và chuyển đổi thành tín hiệu điện để thiết bị mạng xử lý.
• Mạch IC điều khiển: Thực hiện khuếch đại tín hiệu, bù suy hao, giám sát hiệu năng theo thời gian thực và lưu thông tin nhận dạng module (EEPROM chứa dữ liệu MSA/SFF).
• Vỏ kim loại: Bảo vệ các linh kiện bên trong khỏi nhiễu điện từ, dao động nhiệt độ và tác động cơ học, đồng thời tản nhiệt hiệu quả trong quá trình vận hành.
• Đầu connector: Thường là LC duplex, SC duplex hoặc MPO/MTP tùy theo loại module, là điểm tiếp xúc vật lý với cáp quang và ảnh hưởng trực tiếp đến mức suy hao quang tại điểm kết nối.

Có Những Loại Module Quang Nào Phổ Biến Hiện Nay?

Hiện nay có hai tiêu chí phân loại module quang chính: theo form factor gồm SFP, SFP+, SFP28, QSFP+, QSFP28 và QSFP-DD; theo loại sợi quang gồm single-mode và multi-mode. Mỗi tiêu chí phân loại phục vụ một nhu cầu kỹ thuật khác nhau và ảnh hưởng trực tiếp đến việc lựa chọn thiết bị tương thích. Chọn sai loại module quang có thể dẫn đến tình trạng không tương thích với cổng switch hoặc không phù hợp với loại cáp quang đang triển khai, gây lãng phí chi phí đầu tư.

Cụ thể hơn, hai nhóm phân loại quan trọng nhất cần nắm vững khi lựa chọn module quang được phân tích chi tiết ngay bên dưới.

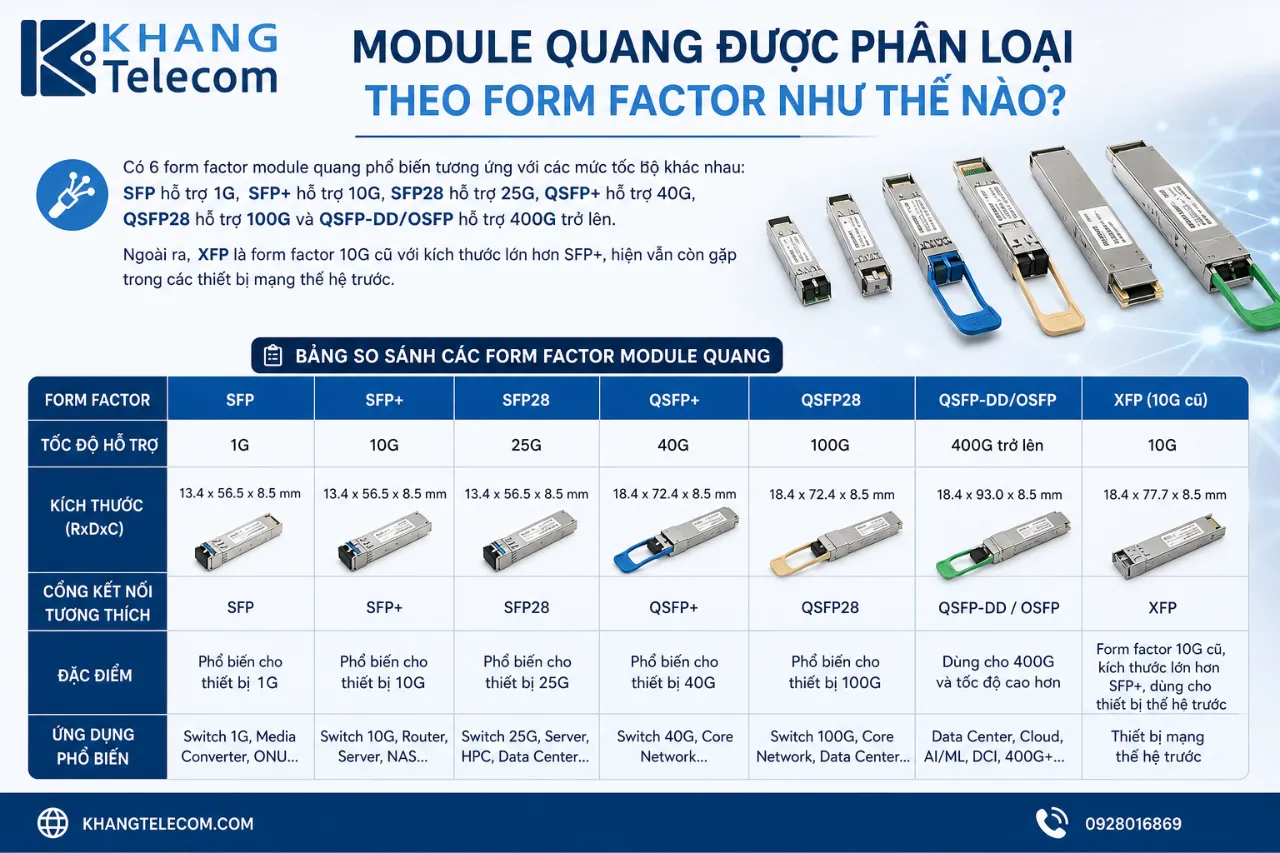

Module Quang Được Phân Loại Theo Form Factor Như Thế Nào?

Có 6 form factor module quang phổ biến tương ứng với các mức tốc độ khác nhau: SFP hỗ trợ 1G, SFP+ hỗ trợ 10G, SFP28 hỗ trợ 25G, QSFP+ hỗ trợ 40G, QSFP28 hỗ trợ 100G và QSFP-DD/OSFP hỗ trợ 400G trở lên. Ngoài ra, XFP là form factor 10G cũ với kích thước lớn hơn SFP+, hiện vẫn còn gặp trong các thiết bị mạng thế hệ trước.

Bảng dưới đây tổng hợp thông tin so sánh các form factor module quang theo tốc độ, kích thước và cổng tương thích. Bảng này giúp người dùng nhanh chóng xác định loại module phù hợp với switch hoặc router đang sử dụng:

Bảng so sánh trên cho thấy khi tốc độ tăng, số lane và băng thông trên mỗi cổng cũng tăng theo, giúp tối ưu mật độ cổng trên thiết bị mạng. Đây là yếu tố quan trọng khi thiết kế hạ tầng data center hoặc core network yêu cầu mật độ kết nối cao.

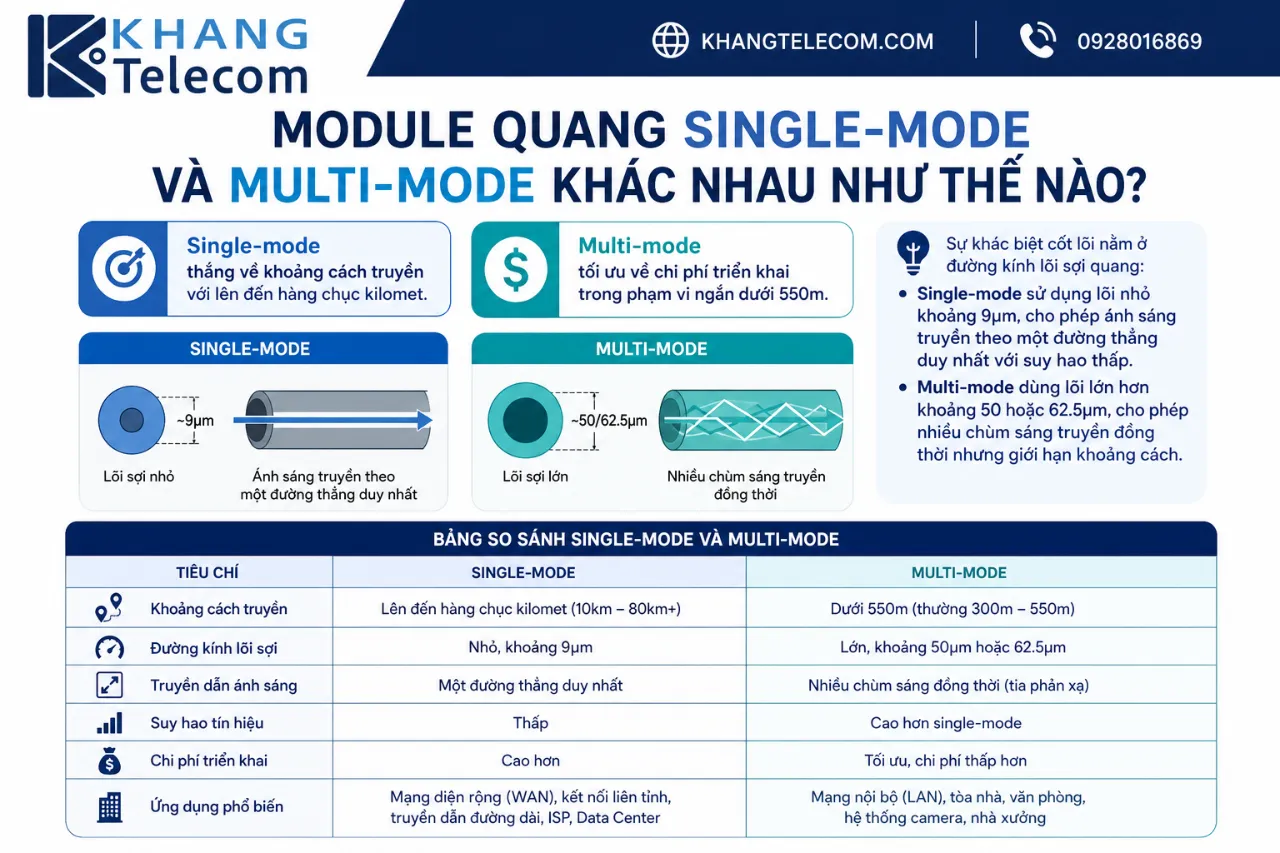

Module Quang Single-Mode Và Multi-Mode Khác Nhau Như Thế Nào?

Single-mode thắng về khoảng cách truyền với lên đến hàng chục kilomét, multi-mode tối ưu về chi phí triển khai trong phạm vi ngắn dưới 550m. Sự khác biệt cốt lõi nằm ở đường kính lõi sợi quang: single-mode sử dụng lõi nhỏ khoảng 9µm, cho phép ánh sáng truyền theo một đường thẳng duy nhất với suy hao thấp; multi-mode dùng lõi lớn hơn khoảng 50 hoặc 62.5µm, cho phép nhiều chùm sáng truyền đồng thời nhưng giới hạn khoảng cách.

Bảng dưới đây so sánh trực tiếp hai loại sợi quang theo các tiêu chí kỹ thuật quan trọng nhất. Bảng này hỗ trợ việc ra quyết định lựa chọn giữa single-mode và multi-mode dựa trên kịch bản triển khai thực tế:

Một lưu ý quan trọng là module single-mode và multi-mode không thể dùng lẫn nhau. Cắm module single-mode vào sợi multi-mode hoặc ngược lại sẽ gây suy hao tín hiệu nghiêm trọng, thậm chí mất kết nối hoàn toàn. Do đó, việc xác định loại sợi quang đang có trong hạ tầng trước khi mua module là bước không thể bỏ qua.

Khoảng Cách Truyền Của Module Quang Là Bao Nhiêu?

Khoảng cách truyền của module quang được phân loại qua các ký hiệu chuẩn SR dưới 300m, LR đến 10km, ER đến 40km và ZR đến 80km, với khoảng cách thực tế phụ thuộc vào loại sợi quang, bước sóng laser và công suất phát. Hiểu đúng các ký hiệu này giúp kỹ sư mạng chọn đúng module ngay từ đầu, tránh tình trạng mua thiếu hoặc thừa công suất không cần thiết.

Để áp dụng vào thực tế, cần nắm rõ cả ý nghĩa của từng ký hiệu khoảng cách lẫn cách chọn module phù hợp cho từng kịch bản triển khai cụ thể.

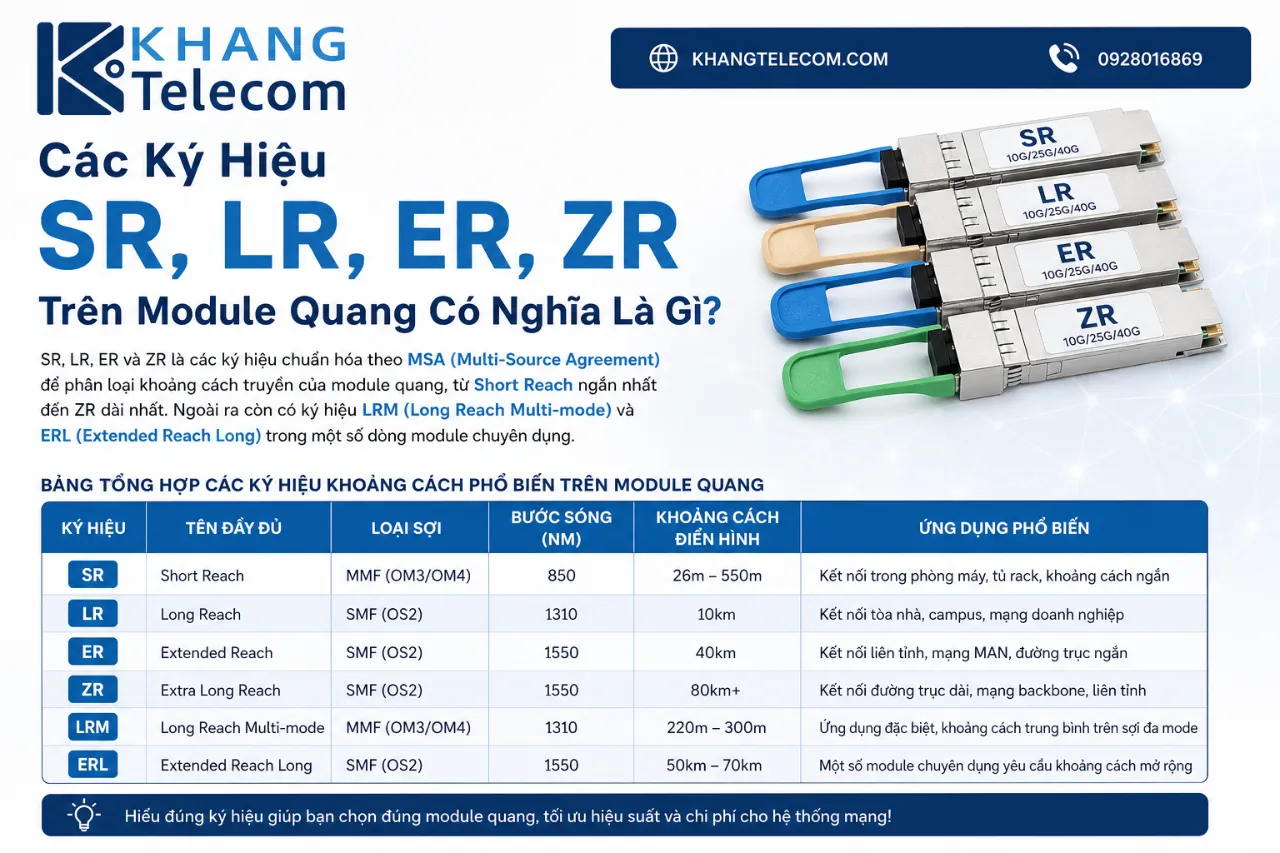

Các Ký Hiệu SR, LR, ER, ZR Trên Module Quang Có Nghĩa Là Gì?

SR, LR, ER và ZR là các ký hiệu chuẩn hóa theo MSA (Multi-Source Agreement) để phân loại khoảng cách truyền của module quang, từ Short Reach ngắn nhất đến ZR dài nhất. Ngoài ra còn có ký hiệu LRM (Long Reach Multi-mode) và ERL (Extended Reach Long) trong một số dòng module chuyên dụng.

Bảng dưới đây tổng hợp đầy đủ các ký hiệu khoảng cách phổ biến nhất trên module quang hiện nay, kèm theo loại sợi và bước sóng tương ứng để dễ dàng tra cứu khi lựa chọn:

Một điểm cần lưu ý là khoảng cách ghi trên thông số kỹ thuật module là khoảng cách tối đa trong điều kiện lý tưởng. Trong thực tế, suy hao tại các đầu connector, mối hàn nối và độ uốn cong của cáp quang đều làm giảm khoảng cách truyền thực tế so với thông số danh định.

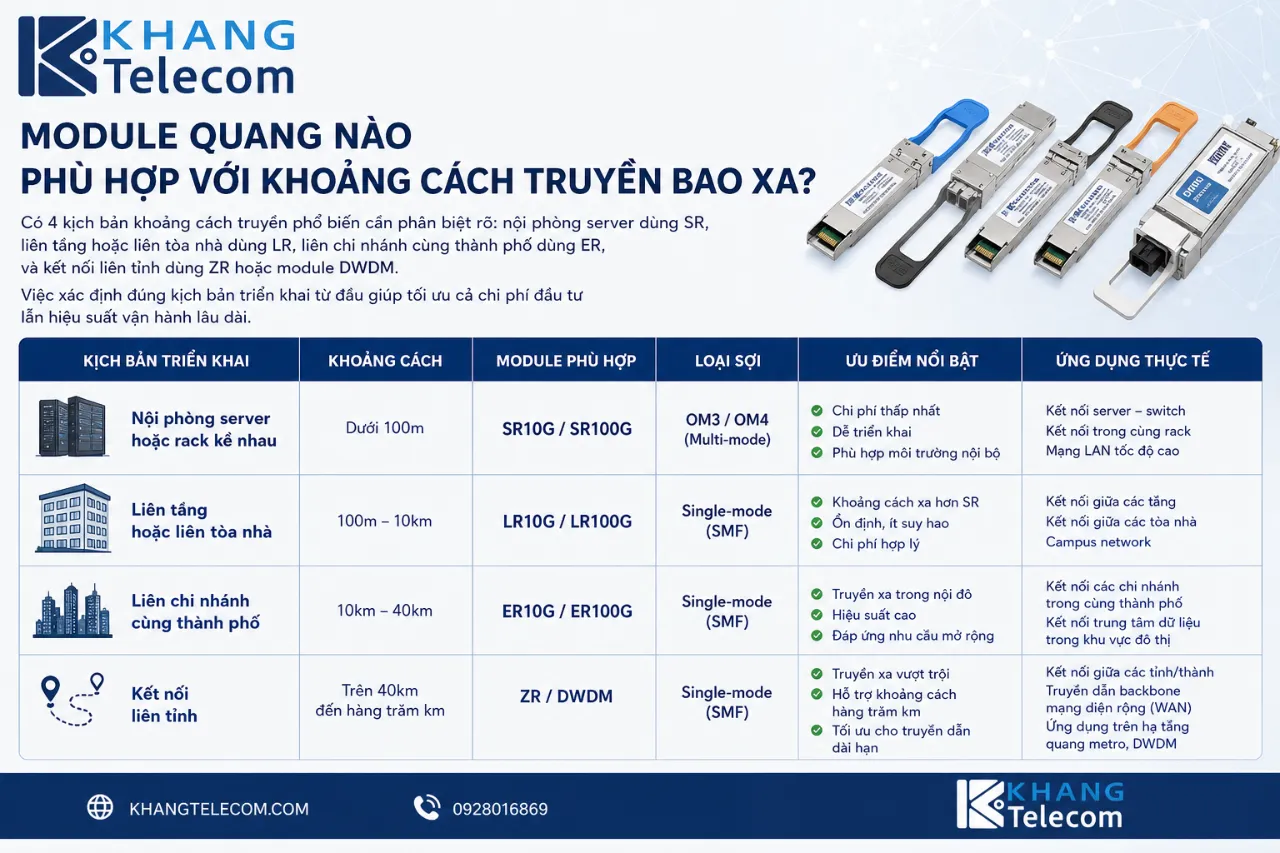

Module Quang Nào Phù Hợp Với Khoảng Cách Truyền Bao Xa?

Có 4 kịch bản khoảng cách truyền phổ biến cần phân biệt rõ: nội phòng server dùng SR, liên tầng hoặc liên tòa nhà dùng LR, liên chi nhánh cùng thành phố dùng ER, và kết nối liên tỉnh dùng ZR hoặc module DWDM. Việc xác định đúng kịch bản triển khai từ đầu giúp tối ưu cả chi phí đầu tư lẫn hiệu suất vận hành lâu dài.

Hướng dẫn lựa chọn module quang theo kịch bản thực tế:

• Nội phòng server hoặc rack kề nhau (dưới 100m): Ưu tiên module SR10G hoặc SR100G dùng sợi OM3/OM4. Chi phí thấp nhất, phù hợp kết nối server với ToR switch trong cùng data hall.
• Kết nối liên tầng hoặc liên nhà (100m đến 550m): Dùng module SR với sợi OM4 hoặc cân nhắc chuyển sang LR nếu khoảng cách vượt ngưỡng multi-mode.
• Kết nối liên tòa nhà campus (500m đến 10km): Chọn module LR với sợi SMF G.652. Đây là kịch bản phổ biến nhất tại các khu công nghiệp và campus đại học.
• Kết nối liên chi nhánh trong thành phố (10km đến 40km): Dùng module ER với sợi SMF G.652 hoặc G.655, phù hợp kết nối các điểm PoP trong mạng metro.
• Kết nối liên tỉnh hoặc đường trục WAN (40km đến 80km+): Sử dụng module ZR hoặc module DWDM Coherent, kết hợp với bộ khuếch đại quang EDFA nếu khoảng cách vượt quá 80km.

Ngoài khoảng cách, cần tính toán optical loss budget (ngân sách suy hao quang) để đảm bảo công suất tín hiệu tại đầu thu luôn nằm trong ngưỡng nhạy cảm của photodetector. Nếu tổng suy hao trên đường truyền vượt quá loss budget của module, tín hiệu sẽ suy giảm đến mức không thể khôi phục dù khoảng cách vật lý vẫn nằm trong thông số cho phép.

Module Quang Được Ứng Dụng Trong Những Lĩnh Vực Nào?

Module quang được ứng dụng rộng rãi trong 4 lĩnh vực chính gồm data center và doanh nghiệp, viễn thông và mạng MAN/WAN, hệ thống camera giám sát công nghiệp và hạ tầng mạng thông minh. Trong bối cảnh nhu cầu băng thông tăng vọt và khoảng cách triển khai ngày càng xa, module quang là thành phần không thể thay thế trong mọi hạ tầng kết nối hiện đại. Sự linh hoạt trong việc tháo lắp và thay thế module giúp các đơn vị vận hành dễ dàng nâng cấp tốc độ mà không cần thay toàn bộ hạ tầng cáp quang vật lý.

Hai nhóm ứng dụng quan trọng nhất của module quang được phân tích chi tiết trong các phần dưới đây.

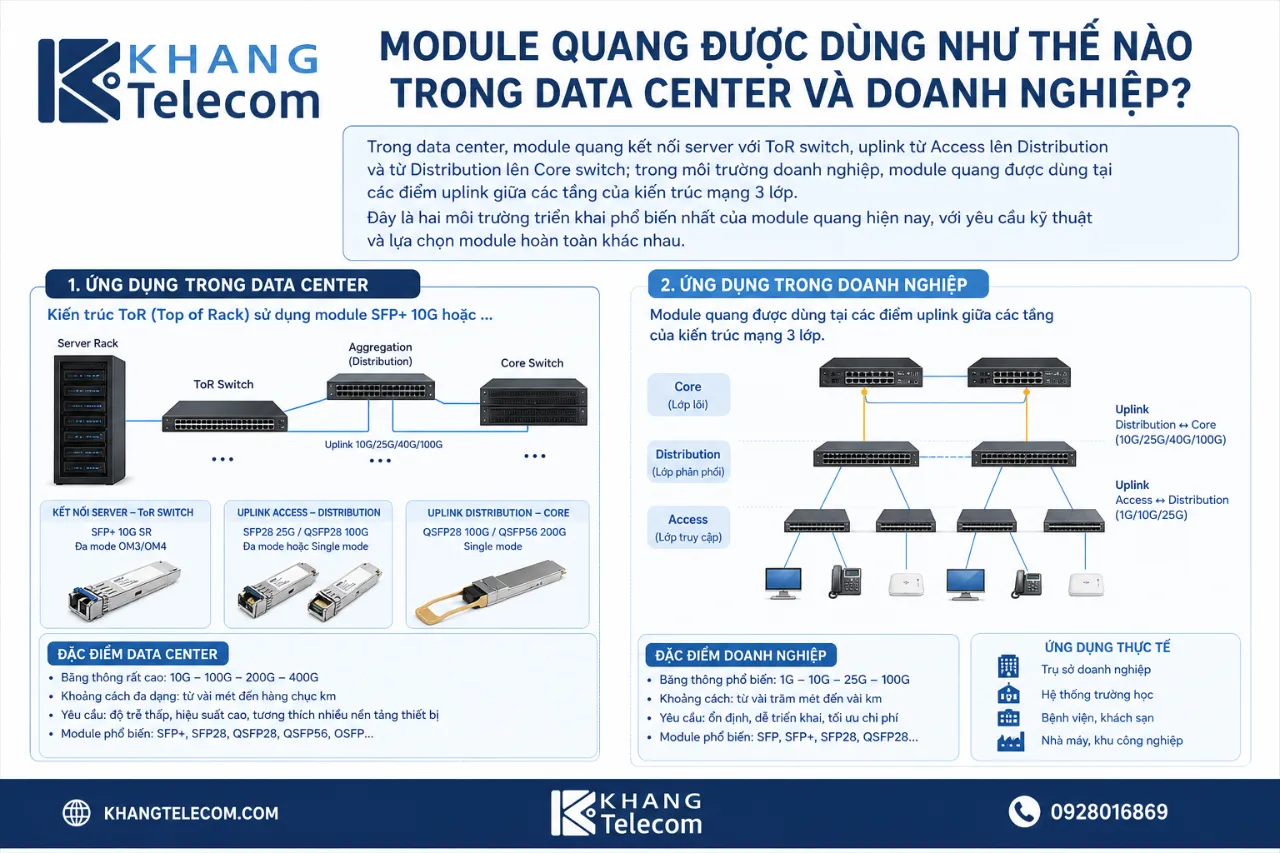

Module Quang Được Dùng Như Thế Nào Trong Data Center Và Doanh Nghiệp?

Trong data center, module quang kết nối server với ToR switch, uplink từ Access lên Distribution và từ Distribution lên Core switch; trong môi trường doanh nghiệp, module quang được dùng tại các điểm uplink giữa các tầng của kiến trúc mạng 3 lớp. Đây là hai môi trường triển khai phổ biến nhất của module quang hiện nay, với yêu cầu kỹ thuật và lựa chọn module hoàn toàn khác nhau.

Cụ thể hơn về từng môi trường ứng dụng:

• Trong data center: Kiến trúc ToR (Top of Rack) sử dụng module SFP+ 10G hoặc SFP28 25G để kết nối NIC của server với switch đầu rack. Uplink từ ToR switch lên Spine switch thường dùng QSFP28 100G hoặc QSFP-DD 400G trong các data center thế hệ mới. Sợi quang multi-mode OM4 hoặc OM5 được ưu tiên trong phạm vi nội khu vì chi phí cài đặt thấp hơn, trong khi single-mode PSM4 được dùng cho khoảng cách trên 100m giữa các tòa nhà data center.
• Trong mạng doanh nghiệp: Tầng Access kết nối với Distribution thông qua module SFP+ 10G trên uplink port của switch layer 2. Tầng Distribution kết nối với Core bằng QSFP+ 40G hoặc QSFP28 100G, tùy theo quy mô tổ chức. Đối với văn phòng nhiều tầng, module LR 10G hoặc LR 1G là lựa chọn phổ biến để chạy qua cáp quang single-mode đã bố trí sẵn trong ống gen tòa nhà.
• Trong kho xưởng và nhà máy: Hệ thống camera IP công nghiệp và mạng Ethernet công nghiệp (Industrial Ethernet) đòi hỏi module quang có dải nhiệt độ hoạt động rộng hơn, thường là module công nghiệp chịu được từ âm 40°C đến 85°C thay vì module thương mại thông thường chỉ hoạt động từ 0°C đến 70°C. Đây là điểm khác biệt quan trọng khi triển khai hạ tầng mạng tại các môi trường công nghiệp khắc nghiệt như nhà máy sản xuất hoặc kho lạnh.

Khang Telecom có kinh nghiệm triển khai hệ thống camera giám sát và mạng kết nối cho kho xưởng, nhà máy, với đội ngũ kỹ thuật tư vấn lựa chọn đúng loại module quang phù hợp từng môi trường.

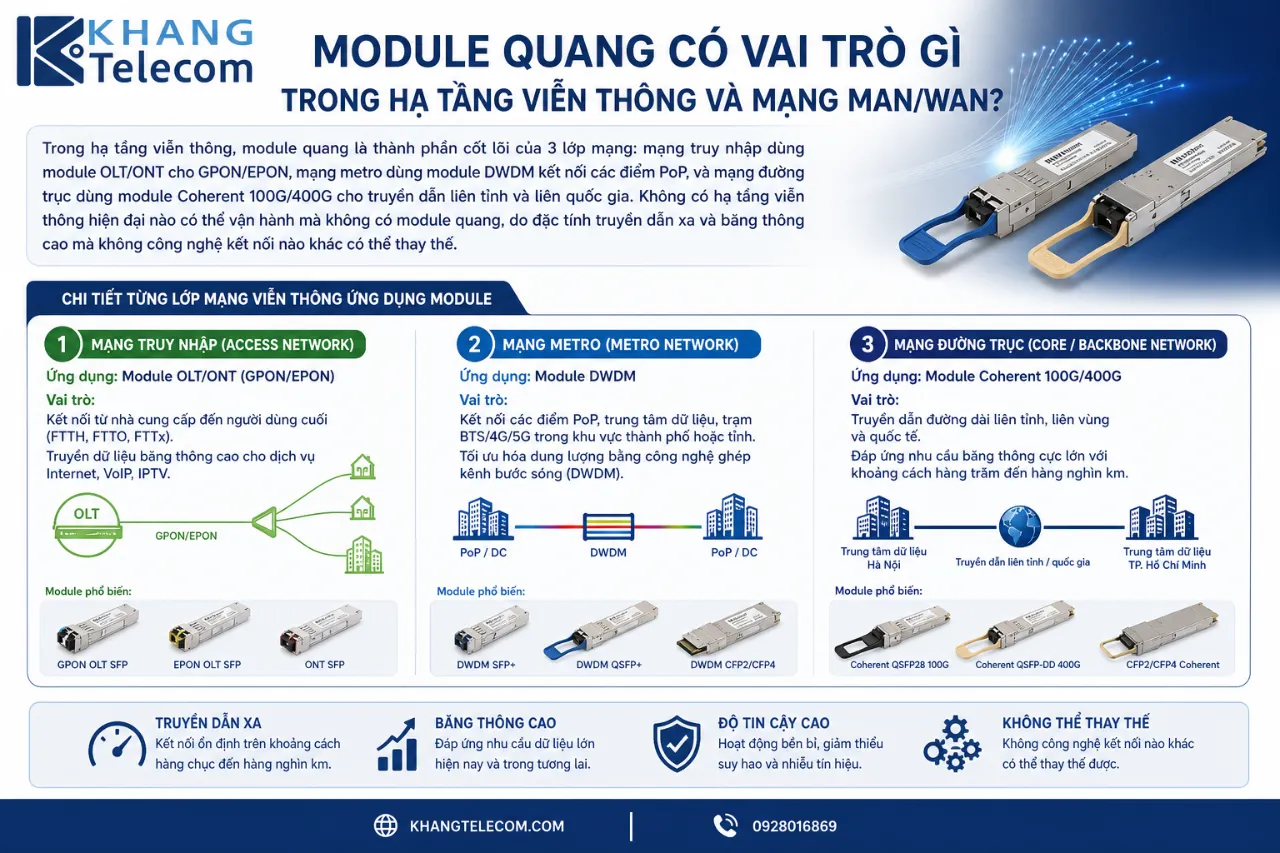

Module Quang Có Vai Trò Gì Trong Hạ Tầng Viễn Thông Và Mạng MAN/WAN?

Trong hạ tầng viễn thông, module quang là thành phần cốt lõi của 3 lớp mạng: mạng truy nhập dùng module OLT/ONT cho GPON/EPON, mạng metro dùng module DWDM kết nối các điểm PoP, và mạng đường trục dùng module Coherent 100G/400G cho truyền dẫn liên tỉnh và liên quốc gia. Không có hạ tầng viễn thông hiện đại nào có thể vận hành mà không có module quang, do đặc tính truyền dẫn xa và băng thông cao mà không công nghệ kết nối nào khác có thể thay thế. Điều này cho thấy vai trò cốt lõi của thiết bị quang – cáp quang trong các hệ thống truyền dẫn quy mô lớn

Chi tiết từng lớp mạng viễn thông ứng dụng module quang:

• Mạng truy nhập (Access Network): Nhà mạng viễn thông sử dụng module quang trong thiết bị OLT (Optical Line Terminal) đặt tại tổng đài và thiết bị ONT/ONU đặt tại nhà thuê bao. Chuẩn GPON sử dụng bước sóng 1490nm cho downstream và 1310nm cho upstream, trong khi XGS-PON (10G-PON) đang được triển khai rộng rãi để phục vụ dịch vụ internet tốc độ cao 1Gbps và 10Gbps đến tận hộ gia đình.
• Mạng metro (MAN): Các nhà mạng triển khai vòng ring quang kết nối các điểm PoP (Point of Presence) trong thành phố bằng module DWDM, cho phép ghép nhiều kênh bước sóng trên một sợi quang duy nhất và tối ưu chi phí đầu tư hạ tầng cáp. Khoảng cách điển hình trong mạng metro từ 10km đến 80km, phù hợp với module ER và ZR hoặc module DWDM tích hợp bộ khuếch đại.
• Mạng đường trục (WAN/Backbone): Truyền dẫn liên tỉnh và liên quốc gia dùng module Coherent 100G hoặc 400G kết hợp với hệ thống EDFA (Erbium-Doped Fiber Amplifier) để khuếch đại tín hiệu quang mà không cần chuyển đổi về điện giữa đường. Công nghệ Coherent cho phép một kênh bước sóng đơn lẻ mang dung lượng lên đến 400G, giảm đáng kể số lượng sợi quang và thiết bị trên tuyến truyền dẫn đường dài.

Module Quang WDM Và DWDM Có Gì Khác Biệt So Với Module Quang Thông Thường?

Module quang WDM và DWDM khác biệt so với module thông thường ở chỗ chúng ghép nhiều kênh dữ liệu trên một sợi quang duy nhất bằng cách sử dụng các bước sóng ánh sáng khác nhau, thay vì chỉ dùng một bước sóng duy nhất như module thông thường. Điều này cho phép tăng dung lượng truyền tải gấp nhiều lần mà không cần đầu tư thêm cáp quang vật lý, tiết kiệm đáng kể chi phí hạ tầng trong các mạng truyền dẫn đường dài.

Có hai chuẩn WDM phổ biến cần phân biệt. CWDM (Coarse WDM) sử dụng khoảng cách bước sóng rộng 20nm, hỗ trợ từ 8 đến 18 kênh bước sóng, chi phí triển khai thấp hơn và thường áp dụng cho mạng metro cự ly ngắn đến trung bình. DWDM (Dense WDM) sử dụng khoảng cách bước sóng rất hẹp chỉ 0.8nm hoặc 0.4nm, hỗ trợ lên đến 96 kênh bước sóng trên một sợi quang, phù hợp cho mạng lõi truyền dẫn xa đòi hỏi dung lượng cực cao. Trong thực tế triển khai, DWDM được các nhà mạng lớn sử dụng cho tuyến backbone liên tỉnh và cáp quang biển quốc tế, nơi mỗi sợi quang có thể mang tổng dung lượng hàng chục Tbps nhờ ghép kênh dày đặc.

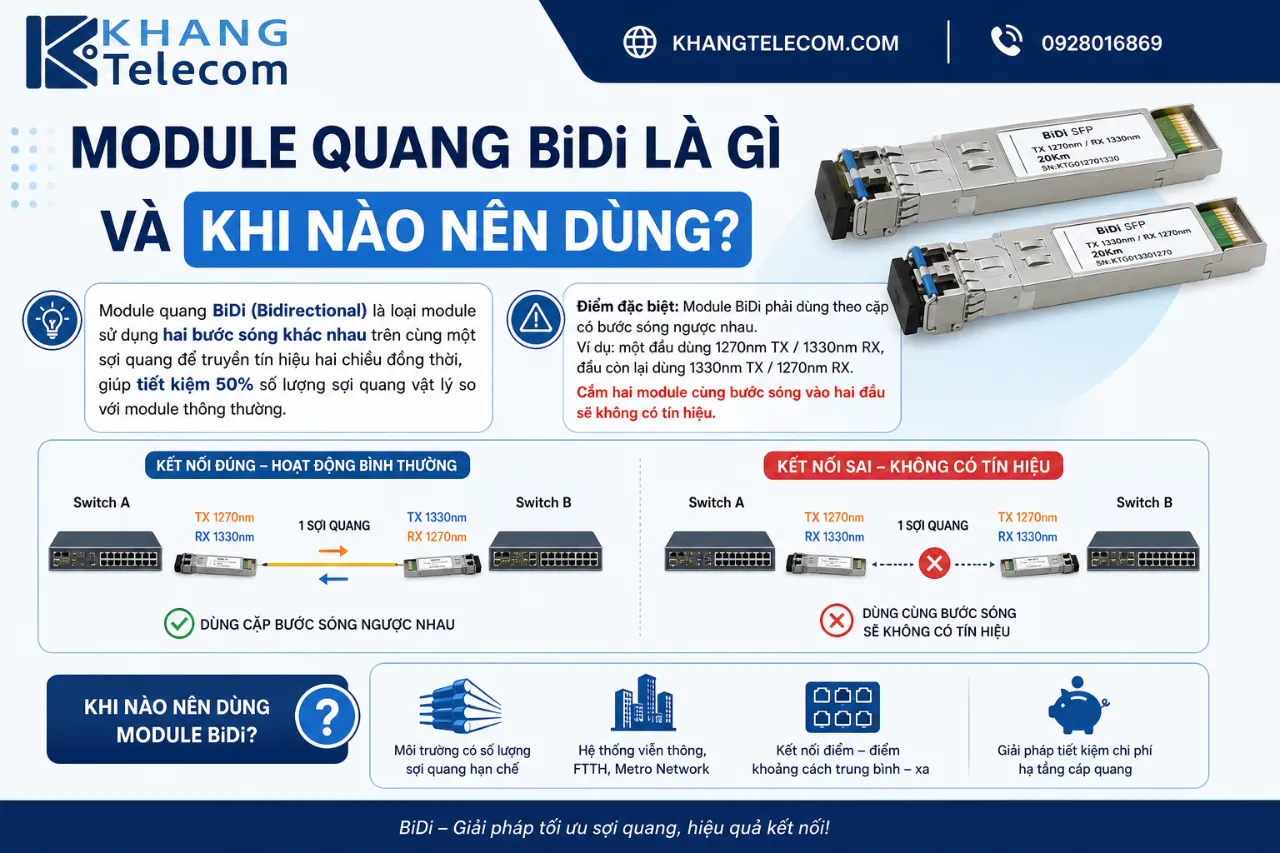

Module Quang BiDi Là Gì Và Khi Nào Nên Dùng?

Module quang BiDi (Bidirectional) là loại module sử dụng hai bước sóng khác nhau trên cùng một sợi quang để truyền tín hiệu hai chiều đồng thời, giúp tiết kiệm 50% số lượng sợi quang vật lý so với module thông thường. Điểm đặc biệt là module BiDi phải dùng theo cặp có bước sóng ngược nhau, ví dụ một đầu dùng 1270nm TX và 1330nm RX, đầu còn lại dùng 1330nm TX và 1270nm RX. Cắm hai module cùng bước sóng vào hai đầu sẽ không có tín hiệu. Module BiDi phù hợp nhất trong môi trường có số lượng sợi quang sẵn có bị giới hạn, ví dụ khi chạy qua hệ thống ống gen cũ hoặc kết nối liên tòa nhà qua tuyến cáp có dung lượng sợi hạn chế.

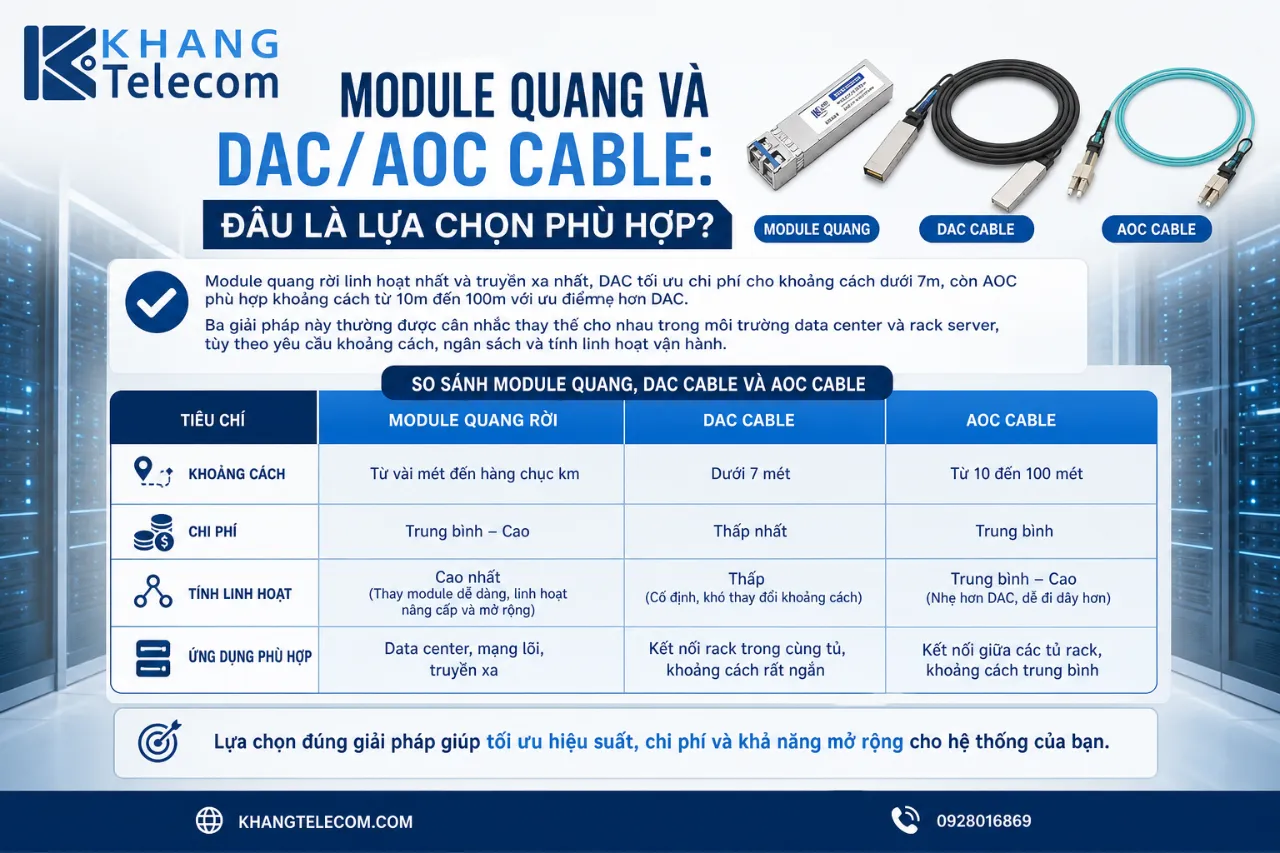

Module Quang Và DAC/AOC Cable: Đâu Là Lựa Chọn Phù Hợp?

Module quang rời linh hoạt nhất và truyền xa nhất, DAC tối ưu chi phí cho khoảng cách dưới 7m, còn AOC phù hợp khoảng cách từ 10m đến 100m với ưu điểm nhẹ hơn DAC. Ba giải pháp này thường được cân nhắc thay thế cho nhau trong môi trường data center và rack server, tùy theo yêu cầu khoảng cách, ngân sách và tính linh hoạt vận hành.

Bảng dưới đây so sánh trực tiếp module quang rời, DAC cable và AOC cable theo 4 tiêu chí quan trọng nhất để hỗ trợ quyết định lựa chọn trong từng kịch bản triển khai cụ thể:

Tóm lại, nếu kết nối trong phạm vi cùng rack hoặc rack kề nhau, DAC passive là lựa chọn kinh tế nhất. Khi khoảng cách từ 10m đến 100m trong nội khu data center, AOC mang lại sự cân bằng tốt giữa chi phí và tính gọn nhẹ. Khi cần khoảng cách vượt 100m hoặc yêu cầu khả năng thay thế linh hoạt từng thành phần riêng lẻ mà không ảnh hưởng đến kết nối còn lại, module quang rời là lựa chọn duy nhất đáp ứng đầy đủ.

Nếu bạn cần tư vấn lựa chọn đúng loại module quang, DAC hay AOC phù hợp với hạ tầng đang có, đội ngũ kỹ thuật Khang Telecom sẵn sàng hỗ trợ khảo sát và đề xuất giải pháp tối ưu. Liên hệ qua số điện thoại 0928016869 hoặc truy cập khangtelecom.com để được tư vấn trực tiếp.
