Dây cáp tín hiệu

Dây cáp tín hiệu là phương tiện truyền dẫn tín hiệu điện hoặc quang học giữa các thiết bị điện tử, đóng vai trò nền tảng trong hầu hết các hệ thống viễn thông, tự động hóa và điện tử tiêu dùng hiện đại. Không giống dây cáp điện lực vốn được thiết kế để chịu dòng điện cao, dây cáp tín hiệu ưu tiên bảo toàn chất lượng tín hiệu, chống nhiễu và duy trì băng thông ổn định trên khoảng cách truyền dẫn.

Cấu tạo của dây cáp tín hiệu gồm bốn thành phần chính: lõi dẫn (conductor core), lớp cách điện (insulation layer), lớp chắn tín hiệu (shielding layer) và vỏ bọc ngoài (outer jacket). Mỗi thành phần đảm nhiệm một chức năng riêng biệt, từ dẫn tín hiệu đến bảo vệ cơ học và chống nhiễu điện từ EMI/RFI.

Dây cáp tín hiệu được phân loại theo nhiều tiêu chí: theo cấu trúc vật lý (cáp đồng trục, cáp xoắn đôi, cáp quang, cáp đa lõi), theo chuẩn kết nối âm thanh hình ảnh (HDMI, DisplayPort, RCA, XLR, USB) và theo môi trường ứng dụng. Việc nắm vững hệ thống phân loại này giúp bạn lựa chọn đúng loại cáp cho từng bối cảnh lắp đặt cụ thể, tránh những sai lầm tốn kém trong thực tế. Để hiểu đầy đủ về dây cáp tín hiệu, bài viết dưới đây Khang Telecom sẽ phân tích chi tiết từng thành phần cấu tạo, hệ thống phân loại và các ứng dụng thực tế theo từng lĩnh vực chuyên ngành.

Dây Cáp Tín Hiệu Là Gì?

Dây cáp tín hiệu là một loại dây dẫn chuyên dụng thuộc nhóm cáp truyền thông, được thiết kế để truyền dẫn tín hiệu điện hoặc tín hiệu quang học có biên độ thấp giữa các thiết bị điện tử, với ưu tiên hàng đầu là bảo toàn chất lượng tín hiệu, giảm thiểu suy hao và ngăn chặn nhiễu điện từ trong suốt quá trình truyền dẫn.

Để hiểu rõ hơn bản chất của dây cáp tín hiệu, chúng ta cần xem xét định nghĩa này theo ba khía cạnh: chức năng truyền dẫn, đặc điểm phân biệt so với cáp điện lực và vai trò trong các hệ thống kỹ thuật hiện đại.

Về chức năng truyền dẫn, dây cáp tín hiệu hoạt động như một “kênh thông tin” kết nối các thiết bị điện tử với nhau. Tín hiệu được truyền qua dây có thể là tín hiệu tương tự (analog) như âm thanh từ micro, hình ảnh từ camera, hoặc là tín hiệu số (digital) như dữ liệu mạng LAN, tín hiệu HDMI từ đầu phát đến màn hình. Điểm mấu chốt là biên độ điện áp của tín hiệu này thường rất nhỏ, dao động từ vài milivolt đến vài volt, không phục vụ mục đích cấp nguồn cho thiết bị.

Về đặc điểm phân biệt, dây cáp tín hiệu khác căn bản với dây cáp điện lực ở hai điểm then chốt. Thứ nhất, dây cáp tín hiệu được thiết kế với lớp chắn điện từ (shielding) để bảo vệ tín hiệu yếu bên trong khỏi bị can nhiễu bởi các nguồn điện từ bên ngoài. Thứ hai, thông số kỹ thuật quan trọng của cáp tín hiệu là trở kháng đặc tính (characteristic impedance), băng thông (bandwidth) và hệ số suy hao (attenuation), chứ không phải tiết diện dây hay khả năng chịu dòng như cáp điện lực.

Về vai trò trong hệ thống kỹ thuật, dây cáp tín hiệu là thành phần không thể thiếu trong ba lĩnh vực lớn. Trong viễn thông, cáp xoắn đôi và cáp quang là xương sống của hạ tầng mạng internet toàn cầu. Trong điện tử tiêu dùng, cáp HDMI, USB và RCA kết nối các thiết bị giải trí trong mỗi gia đình. Trong công nghiệp và tự động hóa, cáp tín hiệu đa lõi truyền dẫn lệnh điều khiển giữa bộ điều khiển PLC và các cơ cấu chấp hành trên dây chuyền sản xuất.

Theo tiêu chuẩn kỹ thuật quốc tế IEC 60228 và TIA/EIA-568, dây cáp tín hiệu được phân loại và kiểm định dựa trên các thông số truyền dẫn đặc trưng nhằm đảm bảo tính tương thích và độ tin cậy trong các hệ thống lắp đặt thực tế.

Cấu Tạo Của Dây Cáp Tín Hiệu Gồm Những Thành Phần Nào?

Cấu tạo của dây cáp tín hiệu gồm bốn lớp đồng tâm từ trong ra ngoài: lõi dẫn (conductor core), lớp cách điện (insulation layer), lớp chắn điện từ (shielding layer) và vỏ bọc ngoài (outer jacket), mỗi lớp thực hiện một chức năng kỹ thuật riêng biệt và phối hợp chặt chẽ để đảm bảo chất lượng truyền dẫn tín hiệu.

Dưới đây là phân tích chi tiết chức năng và đặc điểm kỹ thuật của từng thành phần trong cấu tạo dây cáp tín hiệu, giúp bạn hiểu tại sao mỗi lớp lại không thể thiếu trong thiết kế tổng thể.

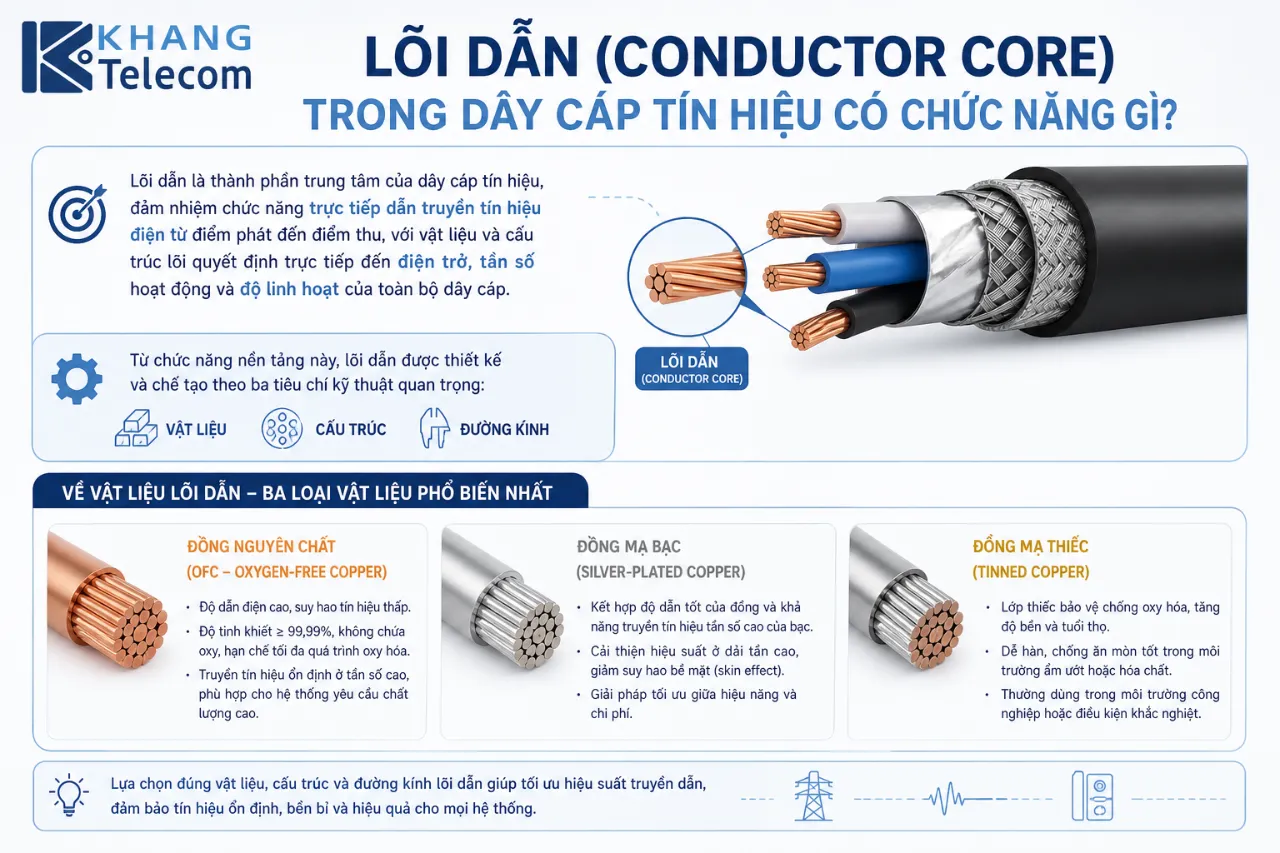

Lõi Dẫn (Conductor Core) Trong Dây Cáp Tín Hiệu Có Chức Năng Gì?

Lõi dẫn là thành phần trung tâm của dây cáp tín hiệu, đảm nhiệm chức năng trực tiếp dẫn truyền tín hiệu điện từ điểm phát đến điểm thu, với vật liệu và cấu trúc lõi quyết định trực tiếp đến điện trở, tần số hoạt động và độ linh hoạt của toàn bộ dây cáp.

Từ chức năng nền tảng này, lõi dẫn được thiết kế và chế tạo theo ba tiêu chí kỹ thuật quan trọng: vật liệu, cấu trúc và đường kính.

Về vật liệu lõi dẫn, ba loại vật liệu phổ biến nhất bao gồm:

• Đồng nguyên chất (OFC – Oxygen-Free Copper): Đây là vật liệu được sử dụng rộng rãi nhất nhờ độ dẫn điện cao (conductivity đạt 100% IACS), khả năng uốn cong tốt và giá thành hợp lý. Cáp tín hiệu âm thanh cao cấp, cáp mạng Cat6 và cáp đồng trục đều sử dụng lõi đồng OFC.
• Đồng mạ bạc (Silver-Plated Copper): Lớp bạc mỏng phủ ngoài lõi đồng tận dụng hiệu ứng bề mặt (skin effect) ở tần số cao, giúp cải thiện khả năng truyền dẫn tín hiệu RF và âm thanh ở dải tần số cao. Loại này thường xuất hiện trong cáp tín hiệu cao tần và thiết bị âm thanh audiophile.
• Hợp kim nhôm (Aluminum Alloy): Nhẹ hơn đồng 70% và chi phí thấp hơn, hợp kim nhôm được dùng trong các ứng dụng không yêu cầu độ dẫn điện tối đa như một số loại cáp đồng trục CATV dân dụng.

Về cấu trúc lõi, có hai kiểu cấu trúc chính với đặc tính khác nhau rõ rệt:

• Lõi đặc (Solid Conductor): Một sợi dây dẫn duy nhất, điện trở thấp, ưu việt trong truyền dẫn tần số cao, phù hợp cho lắp đặt cố định (in-wall). Tuy nhiên, lõi đặc dễ gãy khi uốn cong nhiều lần.
• Lõi bện (Stranded Conductor): Nhiều sợi dây nhỏ bện lại với nhau, tăng độ linh hoạt và khả năng chịu uốn cong lặp lại. Lõi bện phù hợp cho cáp patch cord, cáp kết nối thiết bị di động, dây microphone.

Về đường kính lõi (AWG – American Wire Gauge): Chỉ số AWG càng nhỏ thì đường kính lõi càng lớn và điện trở càng thấp. Cáp tín hiệu thường sử dụng lõi từ AWG 22 đến AWG 28. Ví dụ, cáp Cat6 chuẩn dùng lõi AWG 23, trong khi cáp tín hiệu điều khiển trong công nghiệp có thể dùng AWG 18 hoặc AWG 20 để giảm sụt áp trên đường truyền dài.

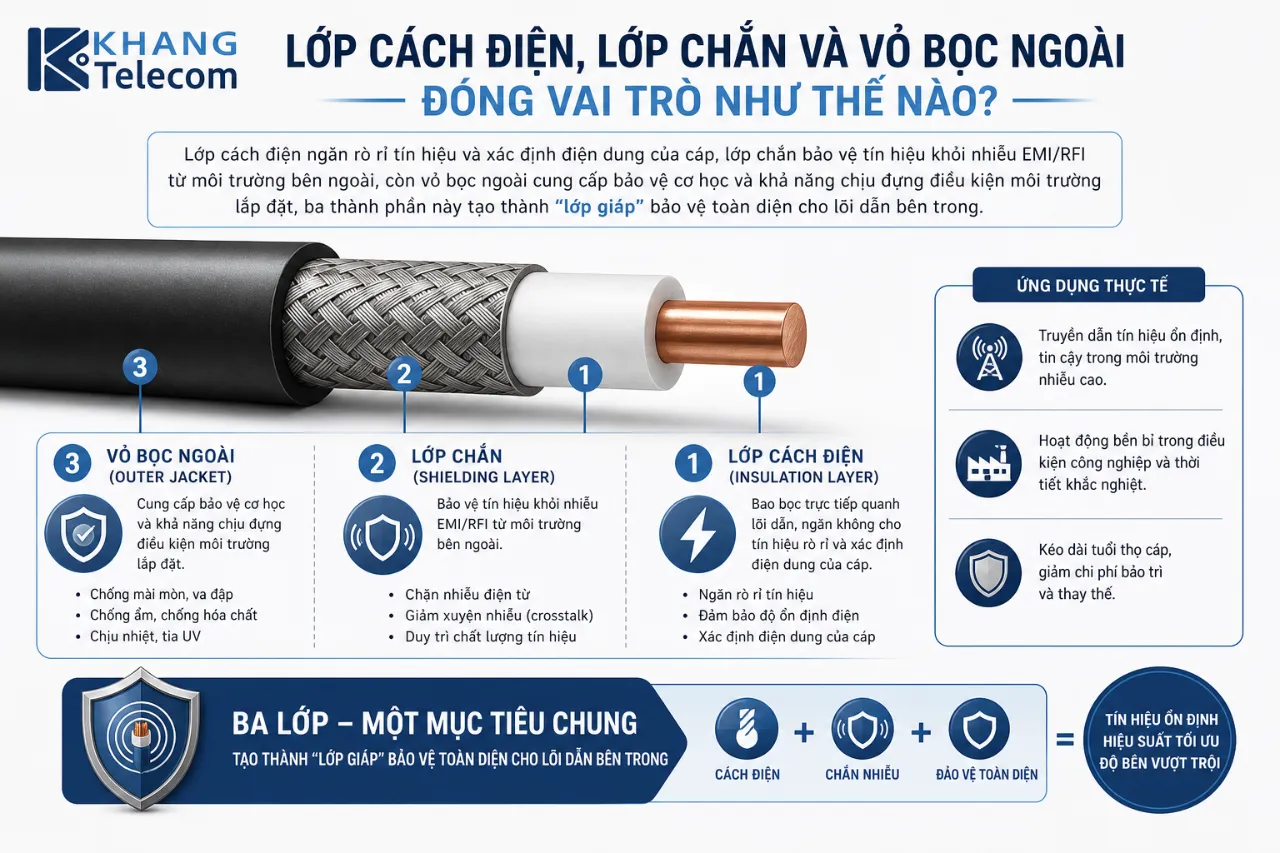

Lớp Cách Điện, Lớp Chắn Và Vỏ Bọc Ngoài Đóng Vai Trò Như Thế Nào?

Lớp cách điện ngăn rò rỉ tín hiệu và xác định điện dung của cáp, lớp chắn bảo vệ tín hiệu khỏi nhiễu EMI/RFI từ môi trường bên ngoài, còn vỏ bọc ngoài cung cấp bảo vệ cơ học và khả năng chịu đựng điều kiện môi trường lắp đặt, ba thành phần này tạo thành “lớp giáp” bảo vệ toàn diện cho lõi dẫn bên trong.

Từ ba vai trò phân biệt đó, mỗi lớp sử dụng vật liệu và cấu trúc riêng được tối ưu hóa cho chức năng cụ thể của mình.

Lớp cách điện (Insulation Layer) bao bọc trực tiếp quanh lõi dẫn, ngăn không cho tín hiệu điện rò rỉ ra ngoài và kiểm soát điện dung phân bố của cáp (ảnh hưởng đến tốc độ truyền tín hiệu). Các vật liệu cách điện phổ biến gồm:

• PVC (Polyvinyl Chloride): Giá rẻ, dễ gia công, phổ biến trong cáp dân dụng. Tuy nhiên PVC có điện dung tương đối cao, không lý tưởng cho cáp tần số cao.
• PE (Polyethylene): Điện dung thấp hơn PVC, tốt hơn cho cáp tần số cao như cáp đồng trục và cáp Cat5e/Cat6.
• PTFE (Polytetrafluoroethylene, hay Teflon): Vật liệu cao cấp nhất, điện dung cực thấp, chịu nhiệt tốt (đến 260°C), dùng trong thiết bị y tế, hàng không và âm thanh audiophile.
• Foam PE (bọt PE): Cấu trúc bọt xốp giúp giảm điện dung hơn nữa so với PE đặc, dùng trong cáp đồng trục cao tần.

Lớp chắn (Shielding Layer) là thành phần đặc trưng nhất của cáp tín hiệu so với cáp điện lực thông thường. Lớp chắn hoạt động như một lồng Faraday, ngăn chặn nhiễu điện từ EMI (Electromagnetic Interference) và nhiễu tần số vô tuyến RFI (Radio Frequency Interference) từ môi trường xâm nhập vào lõi tín hiệu. Có ba kiểu lớp chắn phổ biến:

• Chắn foil (Foil Shield): Lớp màng nhôm hoặc đồng mỏng bao quanh lõi, che chắn hiệu quả 100% bề mặt, đặc biệt tốt với nhiễu tần số cao. Thường thấy trong cáp FTP (Foil Twisted Pair) và cáp tín hiệu âm thanh.
• Chắn bện (Braided Shield): Các sợi đồng mỏng đan bện thành lưới bao quanh lõi, độ che phủ từ 85 đến 98%, linh hoạt hơn chắn foil, chịu được uốn cong lặp lại. Phổ biến trong cáp đồng trục và cáp microphone chuyên nghiệp.
• Chắn kép (Double Shield): Kết hợp cả foil và bện để đạt hiệu quả chắn nhiễu tối đa, dùng trong môi trường công nghiệp có nhiễu điện từ mạnh hoặc thiết bị đo lường chính xác cao.

Vỏ bọc ngoài (Outer Jacket) là lớp ngoài cùng bảo vệ toàn bộ cấu trúc bên trong khỏi tác động cơ học, hóa học và môi trường. Vật liệu và thiết kế vỏ bọc được chọn lựa theo môi trường lắp đặt:

• PVC: Vỏ bọc phổ thông nhất, phù hợp lắp đặt trong nhà, giá rẻ, có sẵn nhiều màu sắc để nhận diện.
• LSZH (Low Smoke Zero Halogen): Vỏ bọc không phát khói độc khi cháy, bắt buộc dùng trong công trình công cộng, bệnh viện, trường học theo quy định phòng cháy.
• PE (Polyethylene): Chống ẩm và tia UV tốt, dùng cho cáp lắp đặt ngoài trời hoặc chôn ngầm dưới đất.
• TPU (Thermoplastic Polyurethane): Vỏ bọc cao cấp, chịu mài mòn, dầu mỡ và nhiệt độ cực đoan, dùng trong môi trường công nghiệp nặng và robot công nghiệp.
• Vỏ thép bọc giáp (Armored Jacket): Lớp thép hoặc nhôm bao ngoài, bảo vệ cơ học cực cao, dùng cho cáp chôn trực tiếp dưới đất hoặc kéo trong ống dẫn cáp công nghiệp.

Dây Cáp Tín Hiệu Được Phân Loại Như Thế Nào?

Dây cáp tín hiệu được phân loại theo hai hệ thống chính: phân loại theo cấu trúc vật lý (cáp đồng trục, cáp xoắn đôi, cáp quang, cáp đa lõi) và phân loại theo chuẩn kết nối âm thanh hình ảnh (HDMI, DisplayPort, RCA, XLR, USB), với mỗi nhóm đáp ứng một tập hợp ứng dụng và yêu cầu kỹ thuật riêng biệt.

Việc hiểu rõ hệ thống phân loại này có ý nghĩa thực tế quan trọng: lựa chọn sai loại cáp không chỉ làm giảm hiệu năng hệ thống mà còn có thể gây lỗi kết nối, suy hao tín hiệu nghiêm trọng hoặc không tương thích với thiết bị đầu cuối. Dưới đây là phân tích chi tiết từng nhóm phân loại.

Các Loại Dây Cáp Tín Hiệu Phổ Biến Được Phân Chia Theo Cấu Trúc Là Gì?

Có bốn loại dây cáp tín hiệu chính được phân chia theo cấu trúc vật lý: cáp đồng trục, cáp xoắn đôi, cáp quang và cáp tín hiệu đa lõi, mỗi loại được tối ưu hóa cho một phạm vi tần số, khoảng cách truyền dẫn và môi trường ứng dụng khác nhau.

Từ bốn nhóm cấu trúc chính này, mỗi loại lại có nhiều biến thể kỹ thuật và chủng loại sản phẩm cụ thể như sau:

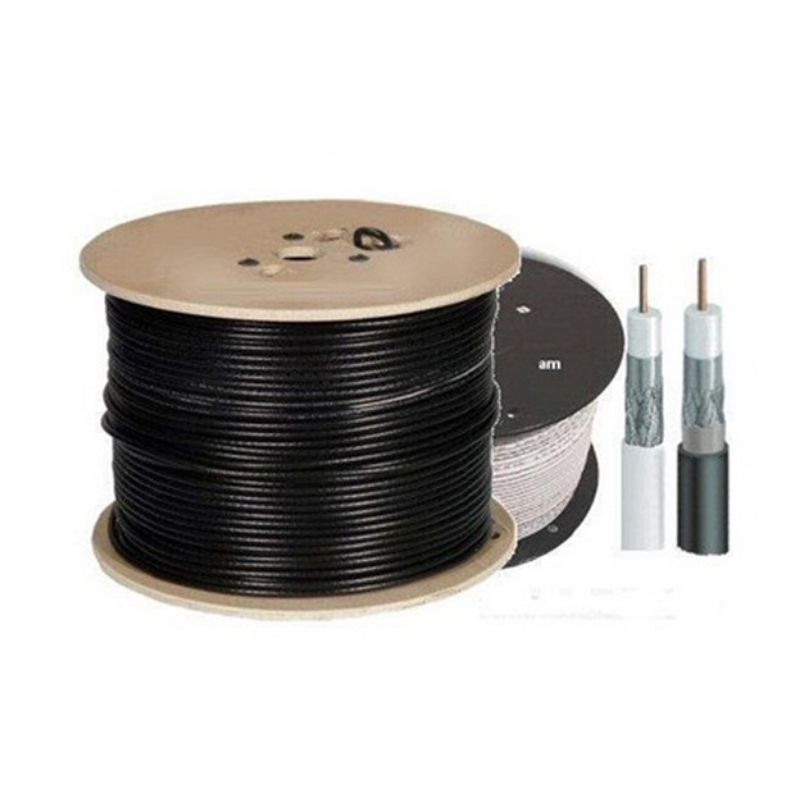

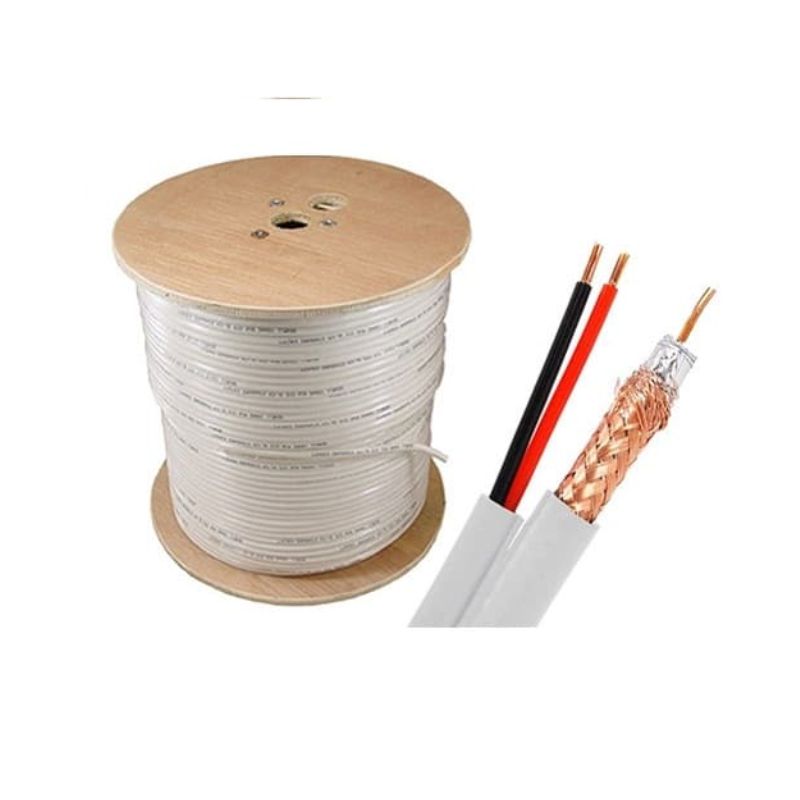

1. Cáp Đồng Trục (Coaxial Cable)

Cáp đồng trục có cấu trúc đồng tâm điển hình: lõi dẫn trung tâm, lớp cách điện bao quanh, lớp chắn bện bên ngoài và vỏ bọc ngoài cùng. Cấu trúc này tạo ra trở kháng đặc tính ổn định (thường là 50Ω hoặc 75Ω) và khả năng chắn nhiễu xuất sắc.

Bảng trên tổng hợp các loại cáp đồng trục phổ biến, kèm trở kháng đặc tính và ứng dụng chính tương ứng, giúp bạn tra cứu nhanh khi lựa chọn.

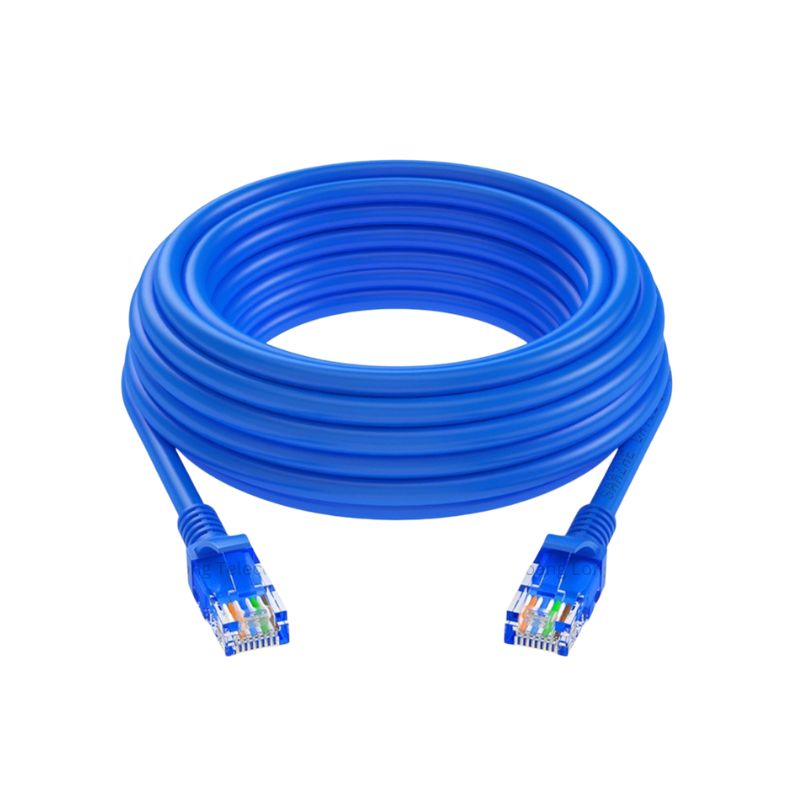

2. Cáp Xoắn Đôi (Twisted Pair Cable)

Cáp xoắn đôi gồm nhiều cặp dây dẫn xoắn đôi với nhau theo bước xoắn (twist rate) được kiểm soát chặt chẽ. Kỹ thuật xoắn đôi triệt tiêu nhiễu điện từ cảm ứng (cross-talk) giữa các cặp dây và từ nguồn nhiễu bên ngoài.

Phân loại cáp xoắn đôi theo lớp chắn và chuẩn Cat:

• UTP (Unshielded Twisted Pair): Không có lớp chắn, giá rẻ, lắp đặt đơn giản. Cat5e hỗ trợ 1Gbps/100m, Cat6 hỗ trợ 1Gbps/100m và 10Gbps/55m, Cat6A hỗ trợ 10Gbps/100m.
• FTP/STP (Foil/Shielded Twisted Pair): Có lớp chắn foil bao quanh các cặp dây hoặc toàn bộ lõi, hiệu quả chắn nhiễu cao hơn UTP, dùng trong môi trường có nhiễu điện từ mạnh như nhà máy, bệnh viện.
• S/FTP (Screened Foil Twisted Pair): Chắn kép (foil quanh từng cặp dây + bện bao ngoài toàn bộ), tiêu chuẩn Cat7 và Cat8 sử dụng cấu trúc này để đạt tốc độ 40Gbps đến 100Gbps.

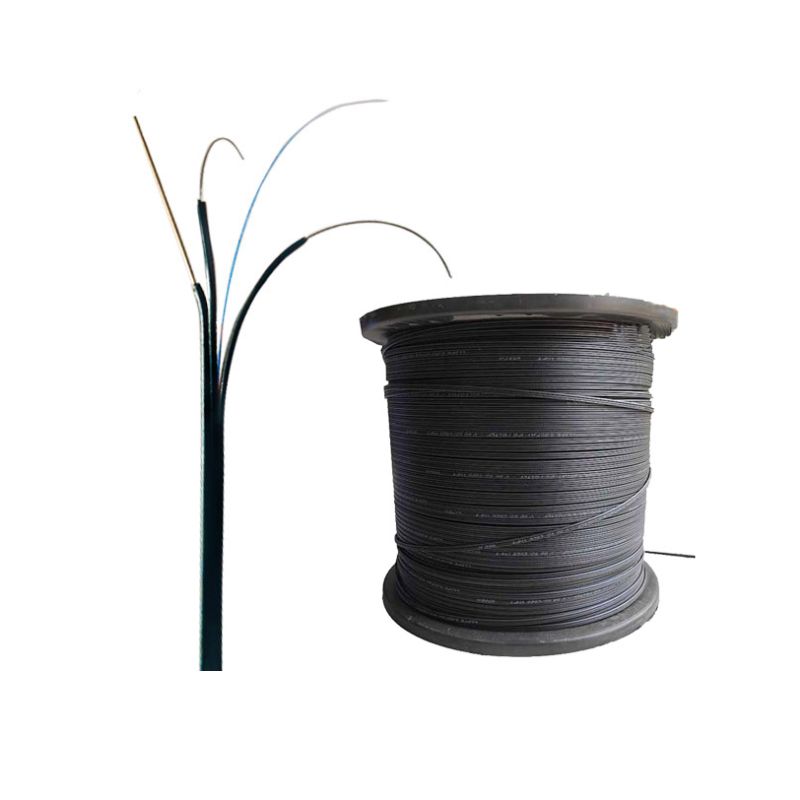

3. Cáp Quang (Fiber Optic Cable)

Cáp quang thay thế lõi dẫn kim loại bằng sợi thủy tinh hoặc nhựa quang học, truyền tín hiệu dưới dạng xung ánh sáng (photon) thay vì dòng điện. Ưu điểm vượt trội: không bị ảnh hưởng bởi nhiễu EMI/RFI, băng thông cực cao và khoảng cách truyền dẫn xa.

• Single-mode (SMF): Lõi cực nhỏ (8 đến 10µm), chỉ truyền một chùm ánh sáng, suy hao cực thấp, truyền được hàng chục đến hàng trăm km. Dùng trong đường trục viễn thông, kết nối liên tỉnh và data center.
• Multi-mode (MMF): Lõi lớn hơn (50µm hoặc 62.5µm), nhiều chùm ánh sáng truyền đồng thời, khoảng cách tối đa 550m đến 2000m, phù hợp cho hạ tầng mạng nội bộ tòa nhà (OM3, OM4, OM5).

4. Cáp Tín Hiệu Đa Lõi (Multicore Signal Cable)

Cáp tín hiệu đa lõi chứa nhiều cặp dây hoặc nhiều lõi riêng lẻ trong một vỏ bọc chung, cho phép truyền nhiều kênh tín hiệu đồng thời qua một đường cáp duy nhất. Đây là loại cáp chủ lực trong tự động hóa công nghiệp, điều khiển PLC và hệ thống đo lường phân tán (DCS). Cáp đa lõi thường tuân thủ tiêu chuẩn IEC 60332 về khả năng chịu lửa và tiêu chuẩn IEC 61156 về đặc tính truyền dẫn.

Dây Cáp Tín Hiệu Âm Thanh Và Hình Ảnh Có Những Loại Nào?

Dây cáp tín hiệu âm thanh và hình ảnh có bốn nhóm chính theo chuẩn kết nối: HDMI (âm thanh và hình ảnh số tích hợp), DisplayPort/DVI/VGA (kết nối hiển thị), RCA/XLR/TRS (âm thanh analog) và USB (dữ liệu số tích hợp nguồn điện), mỗi nhóm phục vụ một phân khúc thiết bị và yêu cầu chất lượng tín hiệu khác nhau.

Từ bốn nhóm chuẩn kết nối này, dưới đây là đặc điểm kỹ thuật và phạm vi ứng dụng cụ thể của từng loại:

Cáp HDMI (High-Definition Multimedia Interface)

HDMI là chuẩn kết nối số phổ biến nhất hiện nay cho thiết bị nghe nhìn gia đình và chuyên nghiệp, truyền đồng thời cả âm thanh và hình ảnh số chất lượng cao qua một cổng kết nối duy nhất.

Bảng trên so sánh các phiên bản HDMI theo băng thông và độ phân giải hỗ trợ, giúp bạn chọn đúng cáp HDMI phù hợp với thiết bị hiển thị.

Cáp DisplayPort, DVI và VGA

Đây là ba chuẩn kết nối hiển thị được sử dụng chủ yếu trong môi trường máy tính và màn hình chuyên nghiệp, phân biệt rõ theo thế hệ công nghệ:

• VGA (Video Graphics Array): Chuẩn analog cũ nhất, chỉ truyền hình ảnh, không hỗ trợ âm thanh, độ phân giải tối đa 2048×1536. Hiện nay VGA gần như bị loại bỏ khỏi các thiết bị mới.
• DVI (Digital Visual Interface): Hỗ trợ cả tín hiệu analog (DVI-A) và digital (DVI-D), độ phân giải tối đa 2560×1600 với DVI-D Dual Link. Vẫn còn phổ biến trong màn hình chuyên nghiệp đồ họa thế hệ cũ.
• DisplayPort: Chuẩn kết nối hiển thị số hiện đại nhất cho PC và workstation, DisplayPort 1.4 hỗ trợ 8K@60Hz và HDR. Ưu điểm nổi bật là hỗ trợ daisy-chain (kết nối nhiều màn hình nối tiếp) và tích hợp truyền dữ liệu USB qua cổng Thunderbolt.

Cáp RCA, XLR và TRS

Ba loại cáp này phục vụ truyền dẫn tín hiệu âm thanh analog, được phân biệt theo môi trường sử dụng và cấu trúc kết nối:

• Cáp RCA (Phono): Đầu kết nối hình trụ màu trắng/đỏ (âm thanh stereo) và vàng (video composite), dùng trong thiết bị gia đình như đầu đĩa, ampli dân dụng, TV đời cũ. Tín hiệu RCA là tín hiệu unbalanced (không cân bằng), nhạy cảm với nhiễu trên khoảng cách dài.
• Cáp XLR: Đầu kết nối 3 chân (âm thanh balanced), truyền tín hiệu cân bằng giúp triệt tiêu nhiễu hiệu quả trên khoảng cách dài đến hàng trăm mét. Đây là chuẩn kết nối bắt buộc trong phòng thu âm, hệ thống PA chuyên nghiệp, micro sân khấu và thiết bị phát thanh.
• Cáp TRS (Tip-Ring-Sleeve): Đầu jack 6.35mm (1/4 inch) hoặc 3.5mm, hỗ trợ cả tín hiệu balanced (TRS 3 chân) và unbalanced (TS 2 chân). Phổ biến trong nhạc cụ điện, headphone chuyên nghiệp và thiết bị studio.

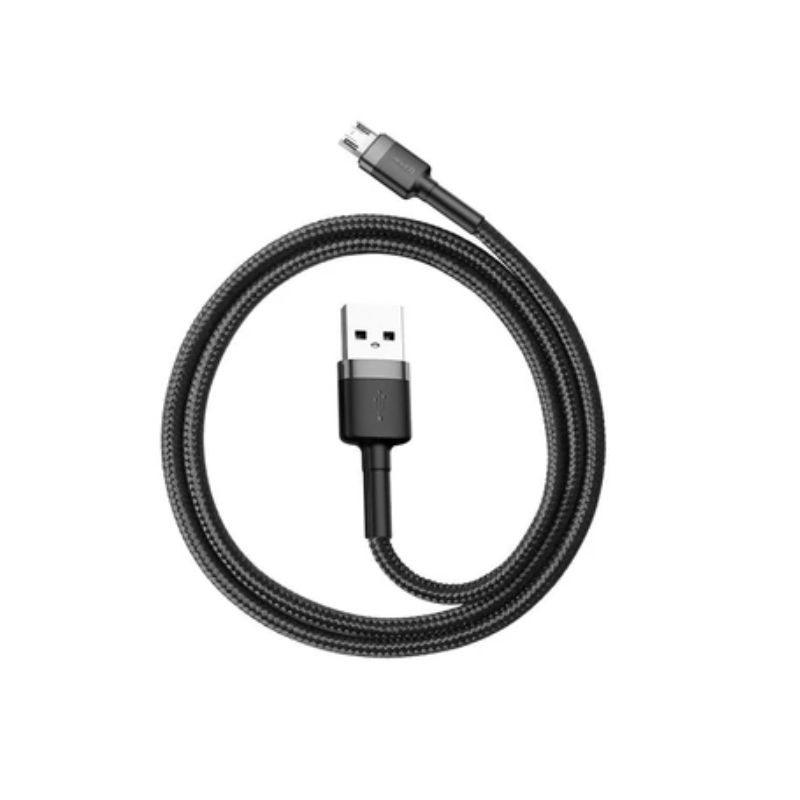

Cáp USB (Universal Serial Bus)

Cáp USB truyền cả tín hiệu dữ liệu số và điện năng cấp nguồn đồng thời qua cùng một dây cáp, làm cho nó trở thành chuẩn kết nối đa năng nhất trong lĩnh vực điện tử tiêu dùng hiện đại:

• USB 2.0: Tốc độ tối đa 480 Mbps, cấp nguồn tối đa 2.5W, vẫn phổ biến cho chuột, bàn phím, thiết bị ngoại vi cơ bản.
• USB 3.0/3.1/3.2: Tốc độ từ 5 Gbps đến 20 Gbps, cấp nguồn đến 15W, dùng cho ổ cứng ngoài, hub USB, thiết bị lưu trữ tốc độ cao.
• USB-C (USB 3.2 Gen 2×2 / USB4): Đầu kết nối đối xứng (cắm chiều nào cũng được), tốc độ tối đa 40 Gbps (USB4), cấp nguồn đến 240W qua chuẩn USB PD 3.1, hỗ trợ xuất hình ảnh 4K qua chế độ Alt Mode. USB-C hiện đang trở thành chuẩn kết nối thống nhất cho laptop, smartphone và máy tính bảng.

Dây Cáp Tín Hiệu Được Ứng Dụng Thực Tế Trong Những Lĩnh Vực Nào?

Dây cáp tín hiệu được ứng dụng thực tế trong hai lĩnh vực trọng yếu nhất là hệ thống mạng và thiết bị viễn thông (sử dụng cáp xoắn đôi Cat6A và cáp quang single-mode) và các hệ thống điện tử, tự động hóa công nghiệp (sử dụng cáp đa lõi và cáp đồng trục), tạo thành xương sống hạ tầng kỹ thuật số của xã hội hiện đại.

Kết nối từ phần phân loại ở trên, mỗi loại cáp được định danh theo cấu trúc nay được gắn vào một bối cảnh ứng dụng cụ thể, giúp bạn hình dung rõ lý do tại sao từng loại cáp lại được thiết kế theo những thông số kỹ thuật nhất định.

Dây Cáp Tín Hiệu Được Sử Dụng Như Thế Nào Trong Hệ Thống Mạng Và Viễn Thông?

Trong hệ thống mạng và viễn thông, cáp xoắn đôi Cat6A là lựa chọn tiêu chuẩn cho hạ tầng mạng doanh nghiệp tốc độ 10Gbps, trong khi cáp quang single-mode đảm nhận vai trò truyền dẫn đường trục viễn thông khoảng cách xa, theo tiêu chuẩn quốc tế TIA/EIA-568 và ISO/IEC 11801.

Cụ thể, ứng dụng của từng loại cáp trong lĩnh vực mạng và viễn thông được triển khai theo ba cấp hạ tầng như sau:

Hạ tầng mạng nội bộ doanh nghiệp (LAN): Cáp Cat6A UTP hoặc F/UTP được lắp đặt trong các công trình văn phòng, bệnh viện và trường học theo tiêu chuẩn TIA/EIA-568-C.2 và ISO/IEC 11801 Ed.2. Cáp Cat6A hỗ trợ tốc độ 10 Gbps trên khoảng cách tối đa 100m, đủ đáp ứng nhu cầu mạng nội bộ cho đến năm 2030 theo dự báo của IEEE. Mỗi đường cáp Cat6A sau khi lắp đặt phải được kiểm tra bằng thiết bị FLUKE DSX-8000 để xác nhận đạt chuẩn channel performance theo tiêu chuẩn TIA/EIA-568.

Hạ tầng mạng tòa nhà và campus: Cáp quang multi-mode OM4 hoặc OM5 kết nối giữa các tầng và các tòa nhà trong cùng khuôn viên, hỗ trợ tốc độ 100Gbps trên khoảng cách đến 150m (OM4) với bước sóng 850nm. Cáp quang được kiểm tra bằng thiết bị OTDR (Optical Time Domain Reflectometer) để xác định suy hao và phát hiện điểm đứt gãy.

Đường trục viễn thông khoảng cách xa: Cáp quang single-mode G.652D và G.654E là tiêu chuẩn của các nhà mạng viễn thông (Viettel, VNPT, MobiFone) cho tuyến cáp liên tỉnh và cáp biển quốc tế. Suy hao của cáp quang single-mode chỉ khoảng 0.2 dB/km tại bước sóng 1550nm, cho phép truyền dẫn hàng trăm đến hàng nghìn km với bộ khuếch đại quang EDFA đặt cách nhau 80 đến 120 km.

Theo báo cáo của Hiệp hội Viễn thông Quốc tế ITU (2023), lưu lượng dữ liệu toàn cầu đang tăng trưởng trung bình 26% mỗi năm, thúc đẩy xu hướng thay thế toàn bộ cáp đồng bằng cáp quang trong hạ tầng 5G và data center thế hệ mới, nơi yêu cầu băng thông tối thiểu 400Gbps cho mỗi kết nối máy chủ.

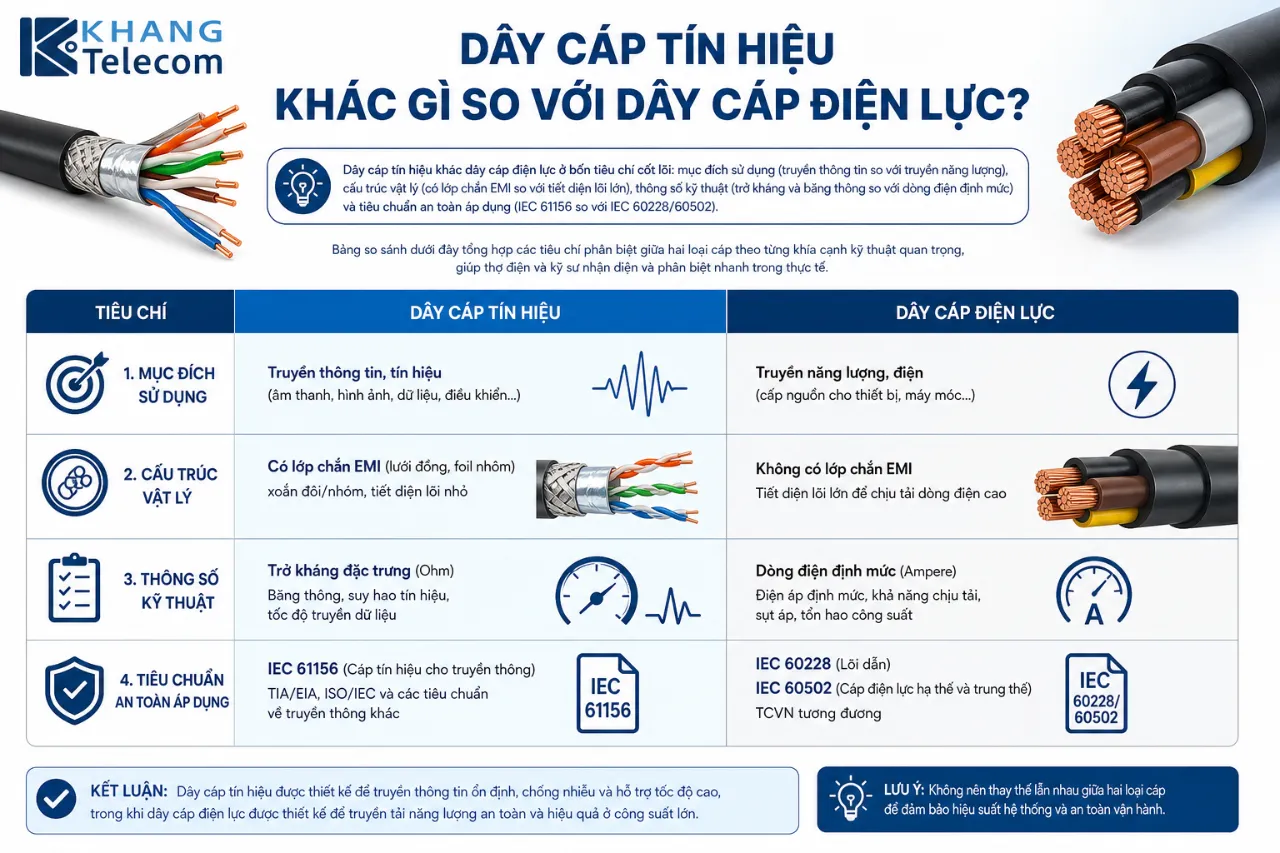

Dây Cáp Tín Hiệu Khác Gì So Với Dây Cáp Điện Lực?

Dây cáp tín hiệu khác dây cáp điện lực ở bốn tiêu chí cốt lõi: mục đích sử dụng (truyền thông tin so với truyền năng lượng), cấu trúc vật lý (có lớp chắn EMI so với tiết diện lõi lớn), thông số kỹ thuật (trở kháng và băng thông so với dòng điện định mức) và tiêu chuẩn an toàn áp dụng (IEC 61156 so với IEC 60228/60502).

Bảng so sánh dưới đây tổng hợp các tiêu chí phân biệt giữa hai loại cáp theo từng khía cạnh kỹ thuật quan trọng, giúp thợ điện và kỹ sư nhận diện và phân biệt nhanh trong thực tế lắp đặt:

Bảng trên đối chiếu cáp tín hiệu và cáp điện lực theo sáu tiêu chí kỹ thuật và an toàn, phục vụ nhận diện nhanh trong thực tế thi công và lắp đặt.

Rủi ro khi nhầm lẫn hai loại cáp trong lắp đặt thực tế là vấn đề nghiêm trọng cần được nhấn mạnh. Nếu sử dụng cáp tín hiệu thay thế cáp điện lực, lớp cách điện mỏng của cáp tín hiệu không đủ khả năng chịu điện áp cao, dẫn đến nguy cơ chọc thủng cách điện, rò rỉ điện và cháy nổ. Ngược lại, sử dụng cáp điện lực thay thế cáp tín hiệu sẽ làm mất hoàn toàn khả năng chắn nhiễu, gây suy giảm chất lượng tín hiệu nghiêm trọng và không đạt chuẩn kiểm định hệ thống.

Cách nhận biết nhanh trong thực tế: Cáp tín hiệu thường có vỏ mềm, đường kính nhỏ, khi bóc vỏ sẽ thấy lớp chắn bằng lưới đồng hoặc màng foil bên trong. Cáp điện lực có vỏ dày và cứng hơn, lõi dây to hơn rõ rệt và không có lớp chắn điện từ. Ngoài ra, trên vỏ cáp tín hiệu luôn in thông số Cat, AWG hoặc tên chuẩn kỹ thuật (Cat6A, RG-6, HDMI), trong khi vỏ cáp điện lực in tiết diện mm², điện áp định mức và tiêu chuẩn an toàn điện.

Dây cáp tín hiệu đóng vai trò quan trọng trong việc truyền tải dữ liệu và tín hiệu giữa các thiết bị, góp phần đảm bảo hệ thống vận hành ổn định và hiệu quả. Nếu cần tư vấn lựa chọn loại cáp phù hợp, hãy tham khảo thêm các sản phẩm và giải pháp tại website Khang Telecom để được hỗ trợ nhanh chóng.
