Khuếch đại truyền hình cáp

Bộ khuếch đại truyền hình cáp là thiết bị điện tử chuyên dụng dùng để tăng cường biên độ tín hiệu truyền hình cáp bị suy giảm trên đường dây dài, giúp phân phối tín hiệu đủ mạnh đến nhiều tivi cùng một lúc. Thiết bị này hoạt động theo nguyên lý tiếp nhận tín hiệu đầu vào yếu, khuếch đại biên độ lên mức chuẩn, rồi phân phối ổn định đến các đầu ra. Đây là giải pháp thiết yếu khi hệ thống cáp truyền hình trong gia đình hoặc tòa nhà gặp tình trạng vỡ hình, mất kênh hoặc hình ảnh không ổn định.

Để chọn bộ khuếch đại truyền hình cáp phù hợp, bạn cần đối chiếu các thông số kỹ thuật như độ khuếch đại (dB), dải tần hoạt động (MHz), số cổng ra và điện áp nguồn với thực tế lắp đặt cụ thể. Một bộ khuếch đại đúng thông số sẽ cải thiện rõ rệt chất lượng hình ảnh, trong khi chọn sai có thể khiến hệ thống hoạt động kém hơn so với trước.

Cách lắp đặt bộ khuếch đại truyền hình cáp đúng kỹ thuật bao gồm 5 bước chính: chuẩn bị dây cáp và đầu nối, kết nối vào cổng INPUT, phân phối đến cổng OUTPUT, cấp nguồn điện và kiểm tra tín hiệu trên tivi. Việc lắp đặt đúng vị trí và đúng thứ tự kết nối quyết định trực tiếp đến hiệu quả hoạt động lâu dài của toàn hệ thống. Bài viết dưới đây Khang Telecom sẽ phân tích đầy đủ từng khía cạnh để bạn nắm rõ trước khi thực hiện.

Bộ khuếch đại truyền hình cáp là gì?

Bộ khuếch đại truyền hình cáp là thiết bị điện tử thuộc nhóm thiết bị xử lý tín hiệu RF, có chức năng tiếp nhận tín hiệu cáp bị suy giảm biên độ, khuếch đại lên mức đủ mạnh và truyền đến các điểm xem tiếp theo trong hệ thống phân phối tín hiệu. Để hiểu rõ hơn về thiết bị này, hãy cùng xem xét nguyên lý hoạt động, cấu tạo và sự khác biệt so với bộ chia tín hiệu thông thường.

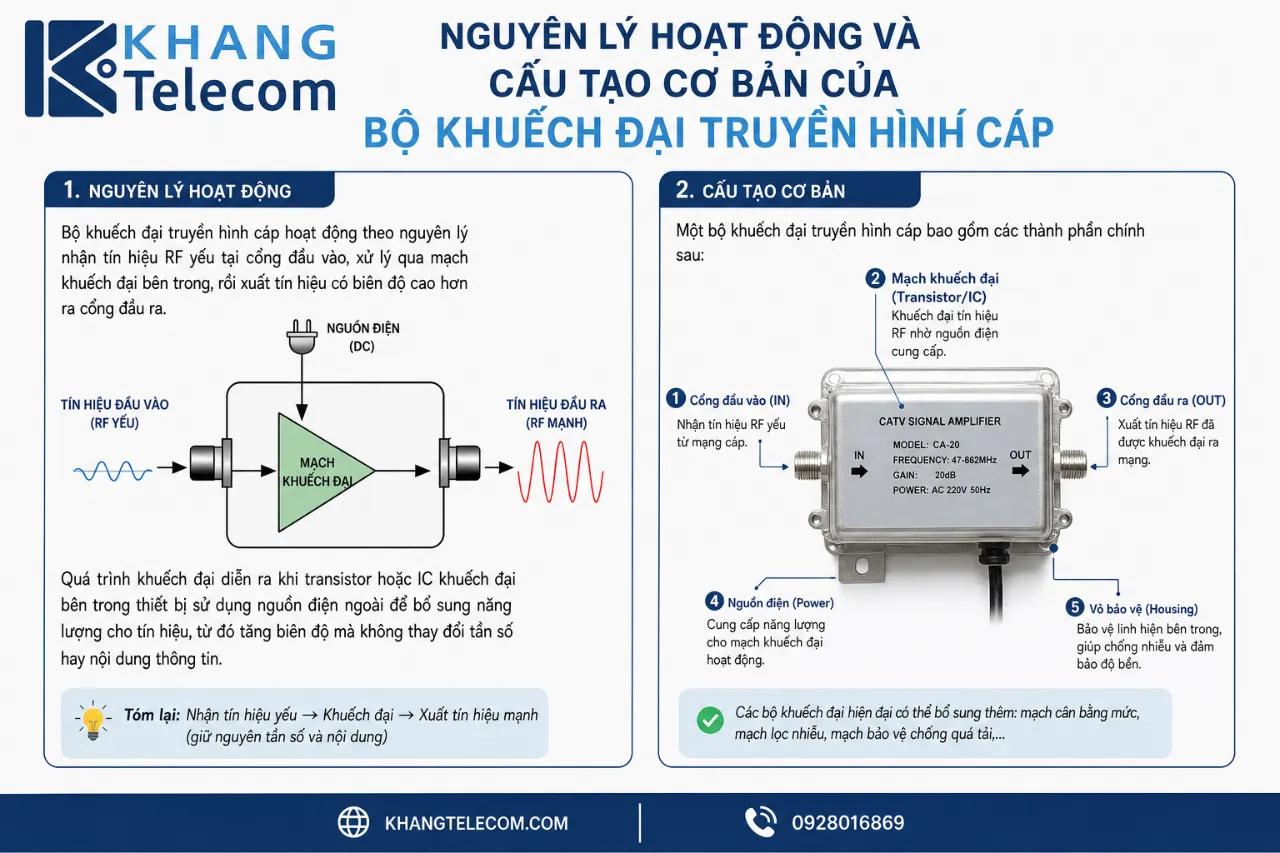

Nguyên lý hoạt động và cấu tạo cơ bản của bộ khuếch đại truyền hình cáp

Bộ khuếch đại truyền hình cáp hoạt động theo nguyên lý nhận tín hiệu RF yếu tại cổng đầu vào, xử lý qua mạch khuếch đại bên trong, rồi xuất tín hiệu có biên độ cao hơn ra cổng đầu ra. Cụ thể, quá trình khuếch đại diễn ra khi transistor hoặc IC khuếch đại bên trong thiết bị sử dụng nguồn điện ngoài để bổ sung năng lượng cho tín hiệu, từ đó tăng biên độ mà không thay đổi tần số hay nội dung thông tin.

Cấu tạo cơ bản của một bộ khuếch đại truyền hình cáp bao gồm các thành phần sau:

• Cổng đầu vào (INPUT): Tiếp nhận tín hiệu từ nguồn cáp chính hoặc từ đường dây truyền dẫn đến
• Mạch khuếch đại (Amplifier Circuit): Trung tâm xử lý, sử dụng linh kiện bán dẫn để tăng biên độ tín hiệu RF
• Cổng đầu ra (OUTPUT): Phân phối tín hiệu đã được khuếch đại đến tivi hoặc các nhánh tiếp theo
• Khối nguồn điện: Cung cấp năng lượng cho mạch khuếch đại, có thể là adapter DC hoặc lấy điện qua dây cáp đồng trục

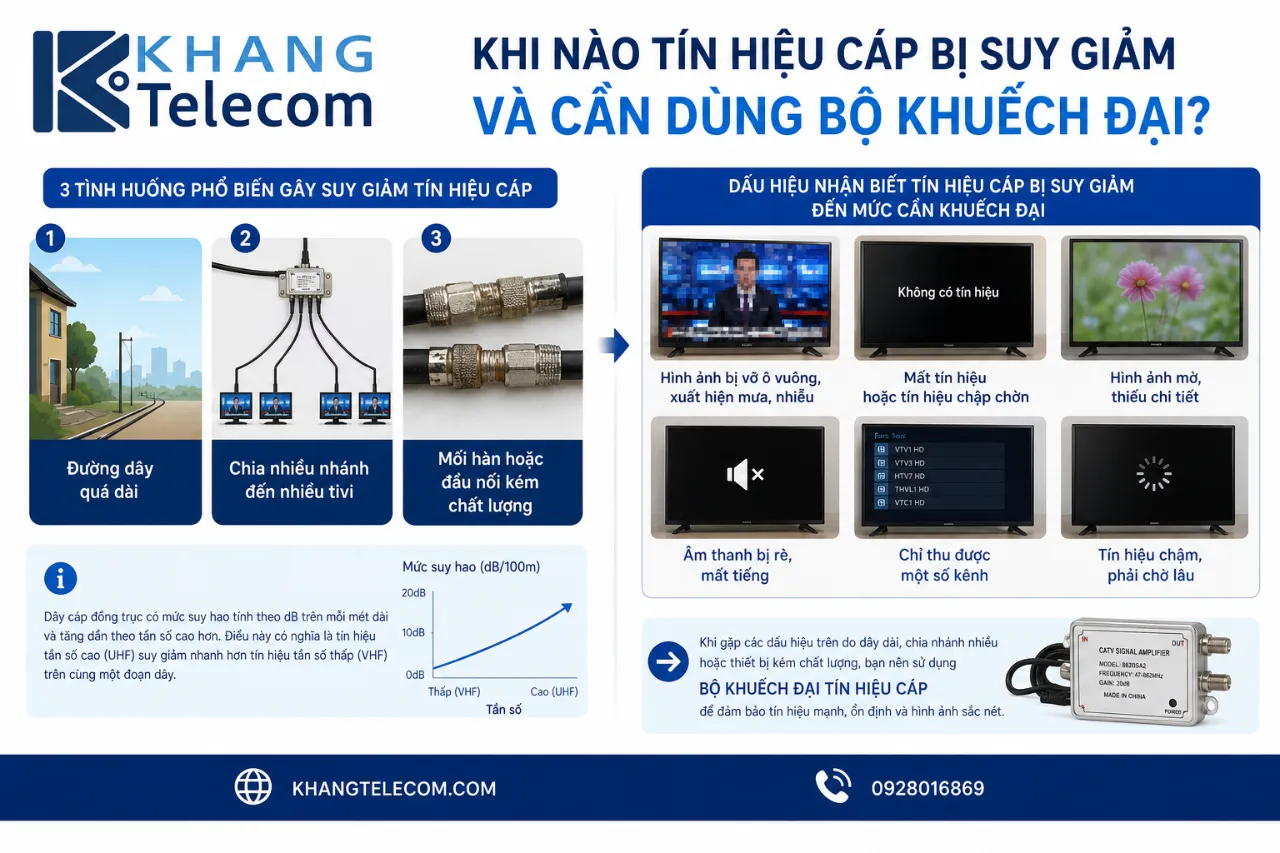

Khi nào tín hiệu cáp bị suy giảm và cần dùng bộ khuếch đại?

Tín hiệu cáp truyền hình bị suy giảm trong ba tình huống phổ biến nhất là đường dây quá dài, chia nhiều nhánh đến nhiều tivi, và mối hàn hoặc đầu nối kém chất lượng. Cụ thể, dây cáp đồng trục có mức suy hao tính theo dB trên mỗi mét dài và tăng dần theo tần số cao hơn, nghĩa là tín hiệu tần số cao (UHF) suy giảm nhanh hơn tín hiệu tần số thấp (VHF) trên cùng một đoạn dây.

Các dấu hiệu nhận biết tín hiệu cáp bị suy giảm đến mức cần khuếch đại bao gồm:

• Hình ảnh trên tivi bị vỡ ô vuông, xuất hiện nhiễu hạt hoặc màn hình đen đột ngột
• Tivi mất kênh hoặc không dò được đủ số kênh so với gói dịch vụ đăng ký
• Chất lượng hình ảnh giảm dần khi đường dây dài hơn 30 mét hoặc qua nhiều bộ chia
• Các tivi ở tầng xa hoặc cuối đường dây có hình ảnh kém hơn tivi đầu nguồn

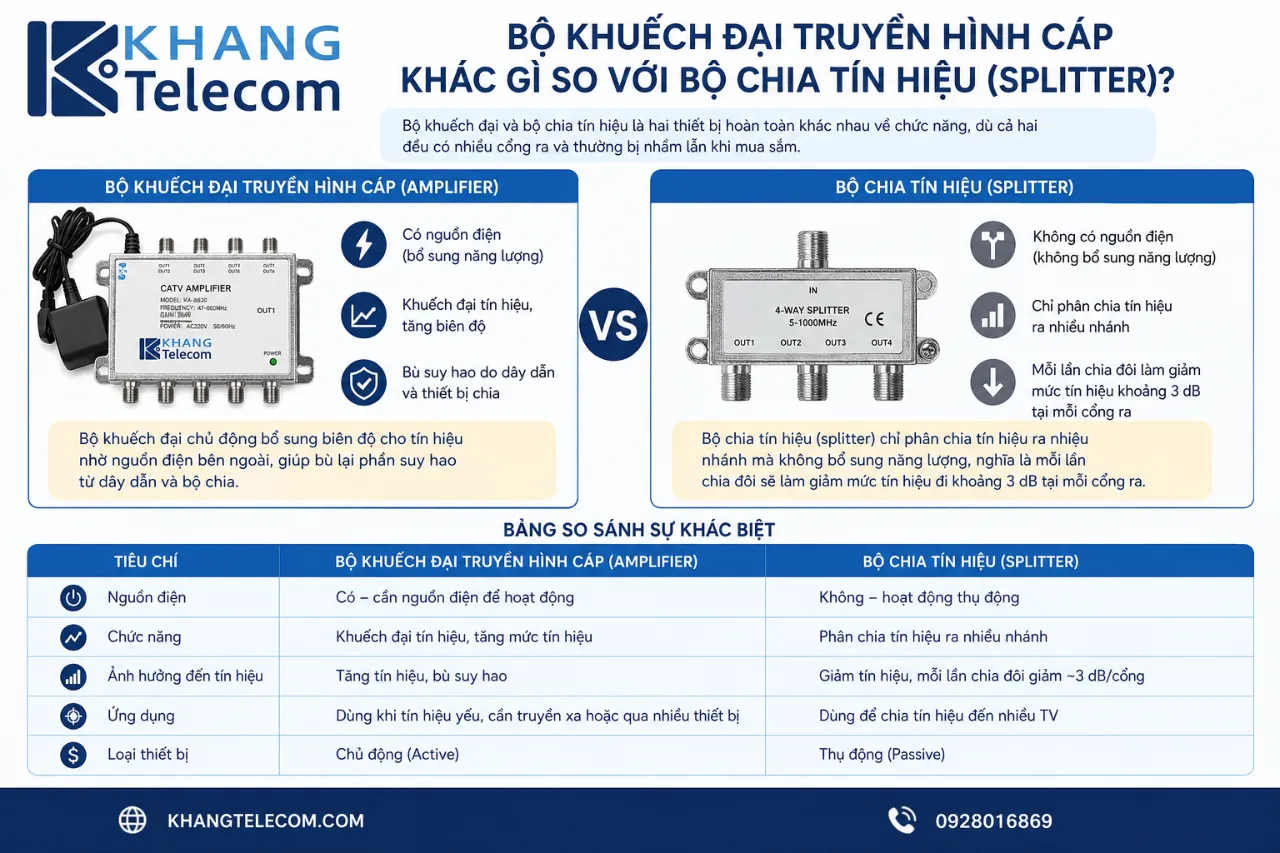

Bộ khuếch đại truyền hình cáp khác gì so với bộ chia tín hiệu (splitter)?

Bộ khuếch đại và bộ chia tín hiệu là hai thiết bị hoàn toàn khác nhau về chức năng, dù cả hai đều có nhiều cổng ra và thường bị nhầm lẫn khi mua sắm. Bộ chia tín hiệu (splitter) chỉ phân chia tín hiệu ra nhiều nhánh mà không bổ sung năng lượng, nghĩa là mỗi lần chia đôi sẽ làm giảm mức tín hiệu đi khoảng 3 dB tại mỗi cổng ra. Ngược lại, bộ khuếch đại chủ động bổ sung biên độ cho tín hiệu nhờ nguồn điện bên ngoài, giúp bù lại phần suy hao từ dây dẫn và bộ chia.

Bảng dưới đây tóm tắt sự khác biệt chính giữa bộ khuếch đại và bộ chia tín hiệu, giúp bạn xác định đúng thiết bị cần mua theo nhu cầu thực tế:

Bộ khuếch đại truyền hình cáp có công dụng gì?

Bộ khuếch đại truyền hình cáp có 4 nhóm công dụng chính: khắc phục tín hiệu yếu do đường dây dài, bù suy hao khi chia tín hiệu ra nhiều điểm xem, ổn định chất lượng hình ảnh trên toàn hệ thống và hỗ trợ phân phối tín hiệu quy mô lớn cho tòa nhà, chung cư hoặc khách sạn. Mỗi nhóm công dụng phù hợp với một bối cảnh sử dụng khác nhau, từ hộ gia đình đơn giản đến dự án hạ tầng cáp truyền hình chuyên nghiệp.

Cụ thể, các công dụng thực tế được triển khai trong từng tình huống như sau:

• Khắc phục tín hiệu yếu do đường cáp quá dài: Khi đường dây cáp đồng trục vượt quá 30 đến 50 mét, mức tín hiệu tại đầu cuối có thể giảm xuống dưới ngưỡng tối thiểu mà tivi hoặc đầu thu kỹ thuật số yêu cầu. Bộ khuếch đại lắp giữa đường dây sẽ bổ sung biên độ tín hiệu, đảm bảo tín hiệu đến đích vẫn đủ mức chất lượng. Đây là ứng dụng phổ biến nhất trong các hộ gia đình có mặt bằng rộng hoặc nhà nhiều tầng.
• Bù suy hao khi chia tín hiệu ra nhiều điểm xem: Mỗi lần dùng bộ chia 2 nhánh, mức tín hiệu giảm khoảng 3 dB; chia 4 nhánh giảm khoảng 6 đến 7 dB. Với gia đình có 3 đến 4 tivi hoặc tòa nhà có hàng chục điểm xem, tổng suy hao cộng dồn rất lớn. Bộ khuếch đại lắp trước bộ chia sẽ tăng cường mức tín hiệu nguồn, đảm bảo tất cả các nhánh đều đạt chất lượng tốt sau khi chia.
• Ổn định chất lượng hình ảnh, giảm vỡ hình và mất kênh: Tín hiệu kỹ thuật số DVB-C hoặc DVB-T2 khi xuống dưới ngưỡng nhận, tivi sẽ mất hình hoàn toàn thay vì chỉ bị nhiễu nhẹ như tín hiệu analog. Bộ khuếch đại duy trì mức tín hiệu ổn định trong vùng hoạt động tốt, tránh hiện tượng tín hiệu dao động qua lại ngưỡng nhận gây mất hình liên tục.
• Hỗ trợ hệ thống phân phối cáp quy mô lớn: Tại các chung cư, khách sạn, khu công nghiệp hoặc trường học, tín hiệu cáp cần phân phối đến hàng chục đến hàng trăm điểm xem qua hệ thống đường trục và nhánh phức tạp. Bộ khuếch đại đường trục và khuếch đại phân phối được bố trí tại các điểm chiến lược trong hệ thống, đảm bảo mức tín hiệu đồng đều tại mọi điểm xem dù ở tầng gần hay tầng xa nguồn cáp.

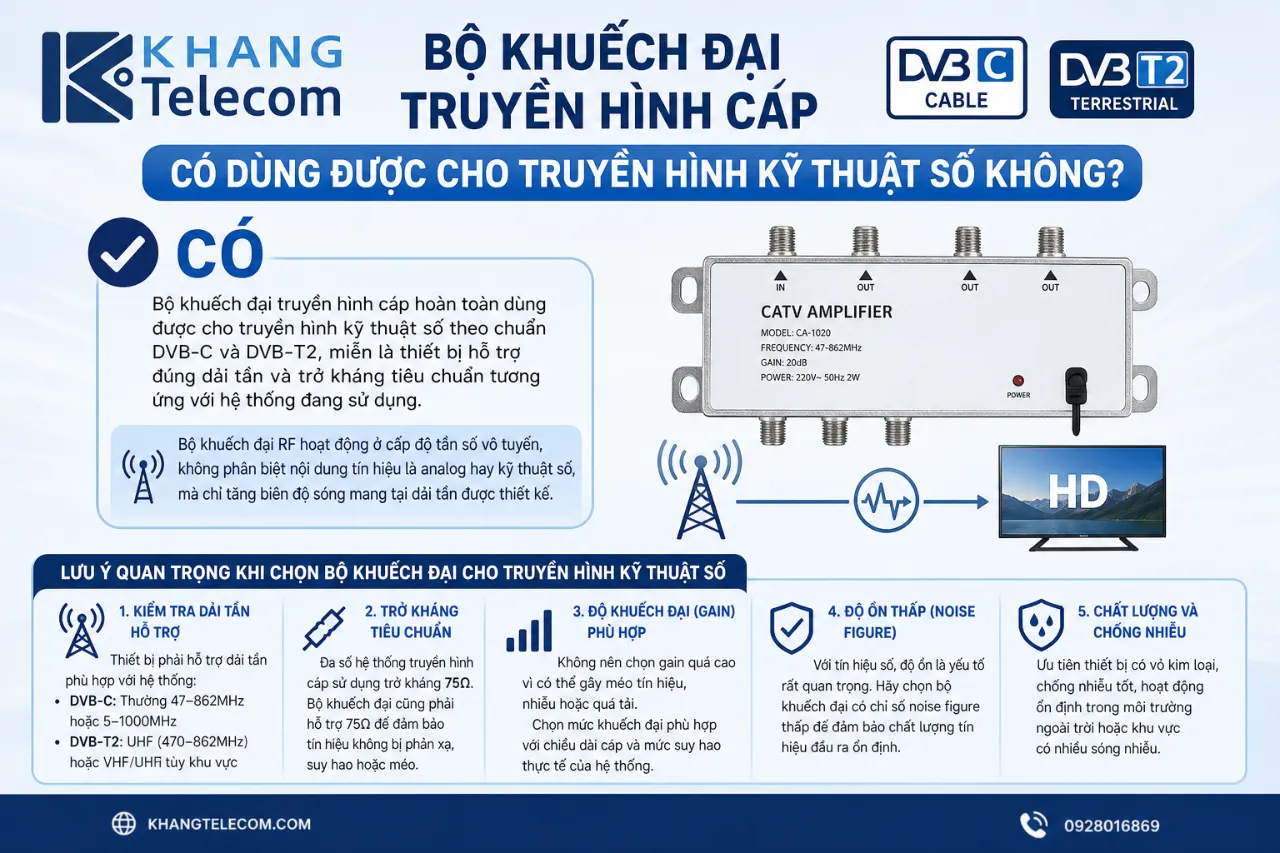

Bộ khuếch đại truyền hình cáp có dùng được cho truyền hình kỹ thuật số không?

Có, bộ khuếch đại truyền hình cáp hoàn toàn dùng được cho thiết bị truyền hình kỹ thuật số theo chuẩn DVB-C và DVB-T2, miễn là thiết bị hỗ trợ đúng dải tần và trở kháng tiêu chuẩn tương ứng với hệ thống đang sử dụng. Bộ khuếch đại RF hoạt động ở cấp độ tần số vô tuyến, không phân biệt nội dung tín hiệu là analog hay kỹ thuật số, mà chỉ tăng biên độ sóng mang tại dải tần được thiết kế.

Tuy nhiên, có một số lưu ý quan trọng khi chọn bộ khuếch đại cho truyền hình kỹ thuật số:

• Kiểm tra dải tần hỗ trợ: Truyền hình cáp kỹ thuật số tại Việt Nam thường hoạt động trong dải 47 đến 862 MHz (hoặc rộng hơn đến 1000 MHz cho hệ thống CATV hiện đại). Bộ khuếch đại phải hỗ trợ toàn bộ dải tần này để không cắt xén bất kỳ nhóm kênh nào
• Không dùng bộ khuếch đại chỉ dành cho anten DVB-T2 (mặt đất) để khuếch đại tín hiệu cáp CATV: Hai chuẩn này dùng chung dải tần UHF nhưng mức tín hiệu và đặc tính đường truyền khác nhau, dẫn đến hiệu quả kém hoặc gây méo tín hiệu
• Cảnh báo khuếch đại sai loại: Dùng bộ khuếch đại có dải tần không phù hợp có thể khuếch đại nhiễu nền thay vì tín hiệu hữu ích, khiến chất lượng hình ảnh không cải thiện hoặc thậm chí xấu hơn

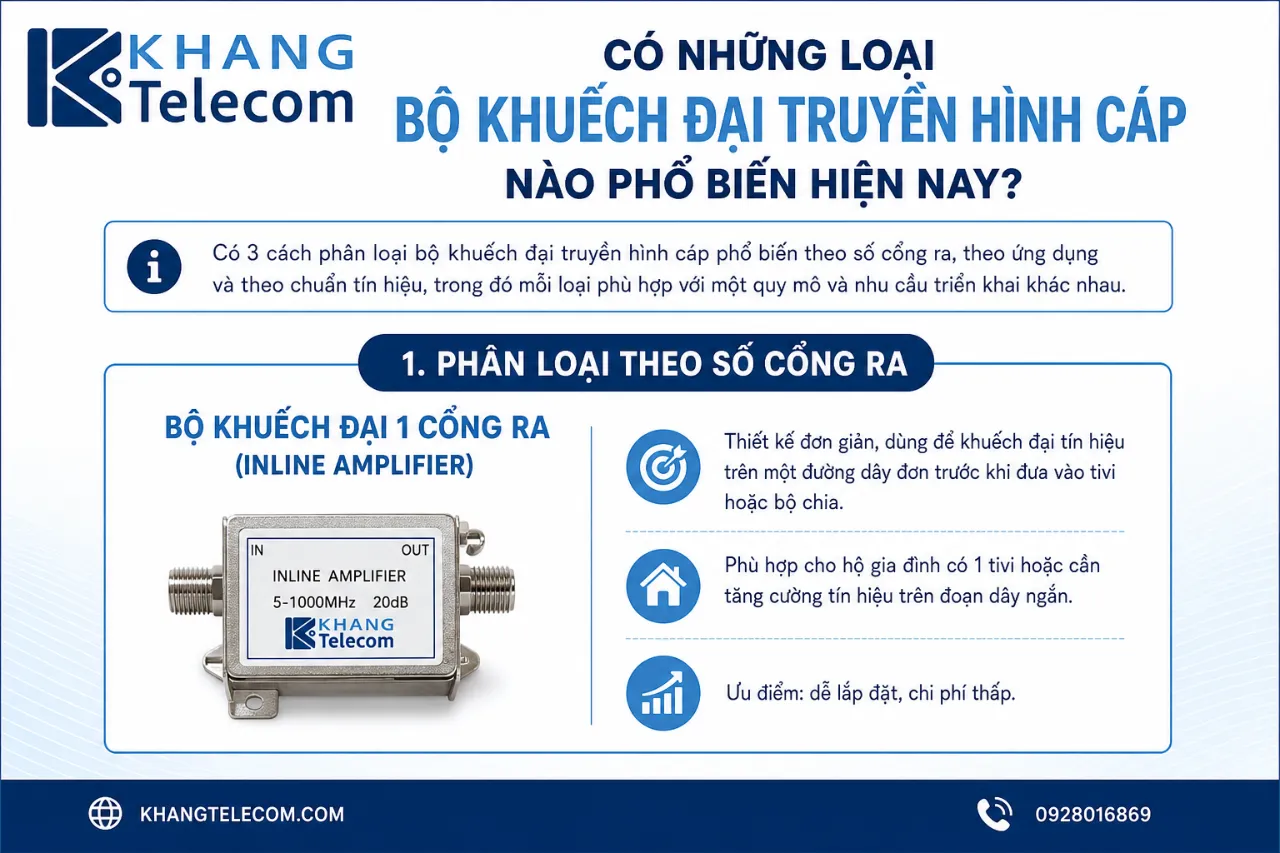

Có những loại bộ khuếch đại truyền hình cáp nào phổ biến hiện nay?

Có 3 cách phân loại bộ khuếch đại truyền hình cáp phổ biến theo số cổng ra, theo ứng dụng và theo chuẩn tín hiệu, trong đó mỗi loại phù hợp với một quy mô và nhu cầu triển khai khác nhau. Cụ thể, các loại bộ khuếch đại được phân chia như sau:

Phân loại theo số cổng ra:

• Bộ khuếch đại 1 cổng ra (Inline Amplifier): Thiết kế đơn giản, dùng để khuếch đại tín hiệu trên một đường dây đơn trước khi đưa vào tivi hoặc bộ chia. Phù hợp cho hộ gia đình có 1 tivi hoặc cần tăng cường tín hiệu trên đoạn dây dài cụ thể
• Bộ khuếch đại 2 đến 4 cổng ra (Distribution Amplifier): Tích hợp chức năng khuếch đại và phân phối, thay thế cho tổ hợp bộ khuếch đại kết hợp bộ chia. Đây là loại phổ biến nhất cho hộ gia đình có 2 đến 4 tivi
• Bộ khuếch đại nhiều cổng / đường trục (Trunk Amplifier): Thiết kế chuyên nghiệp cho hệ thống lớn, có thể hỗ trợ 8 đến 16 cổng ra trở lên, thường dùng trong chung cư, khách sạn và khu công nghiệp

Phân loại theo ứng dụng:

• Khuếch đại gia đình: Kích thước nhỏ gọn, lắp trong nhà, nguồn điện adapter 5V đến 12V DC, gain thường từ 10 đến 25 dB
• Khuếch đại tòa nhà hoặc đường trục: Thiết kế rack-mount hoặc hộp kim loại chống thời tiết, gain cao hơn, có thể lắp ngoài trời tại tủ kỹ thuật

Phân loại theo chuẩn tín hiệu:

• Bộ khuếch đại tín hiệu analog: Dải tần hẹp hơn, thường chỉ 47 đến 862 MHz, phù hợp hệ thống cáp truyền thống
• Bộ khuếch đại kỹ thuật số (DVB-C/DVB-T2): Hỗ trợ dải tần rộng hơn, ưu tiên hệ số nhiễu thấp để bảo toàn chất lượng tín hiệu số
• Bộ khuếch đại hai chiều (Bi-directional): Dùng cho hệ thống CATV tích hợp internet cáp, hỗ trợ khuếch đại cả tín hiệu xuôi chiều (downstream) và ngược chiều (upstream) để không ảnh hưởng đến kết nối modem cáp

Cần dựa vào tiêu chí nào để chọn bộ khuếch đại truyền hình cáp phù hợp?

Cần dựa vào 5 tiêu chí chính để chọn bộ khuếch đại truyền hình cáp phù hợp, bao gồm độ khuếch đại (dB) tương ứng mức suy hao thực tế, dải tần hoạt động (MHz) bao phủ đủ băng tần, số cổng ra khớp với số điểm tivi, điện áp nguồn và quy mô lắp đặt (gia đình hay tòa nhà). Không phải bộ khuếch đại nào cũng phù hợp mọi tình huống, vì chọn gain quá cao so với suy hao thực tế sẽ gây méo tín hiệu do quá tải, trong khi gain quá thấp sẽ không cải thiện được chất lượng hình ảnh.

Để đối chiếu thông số một cách có hệ thống, hãy xem chi tiết từng tiêu chí và cách áp dụng trong thực tế dưới đây.

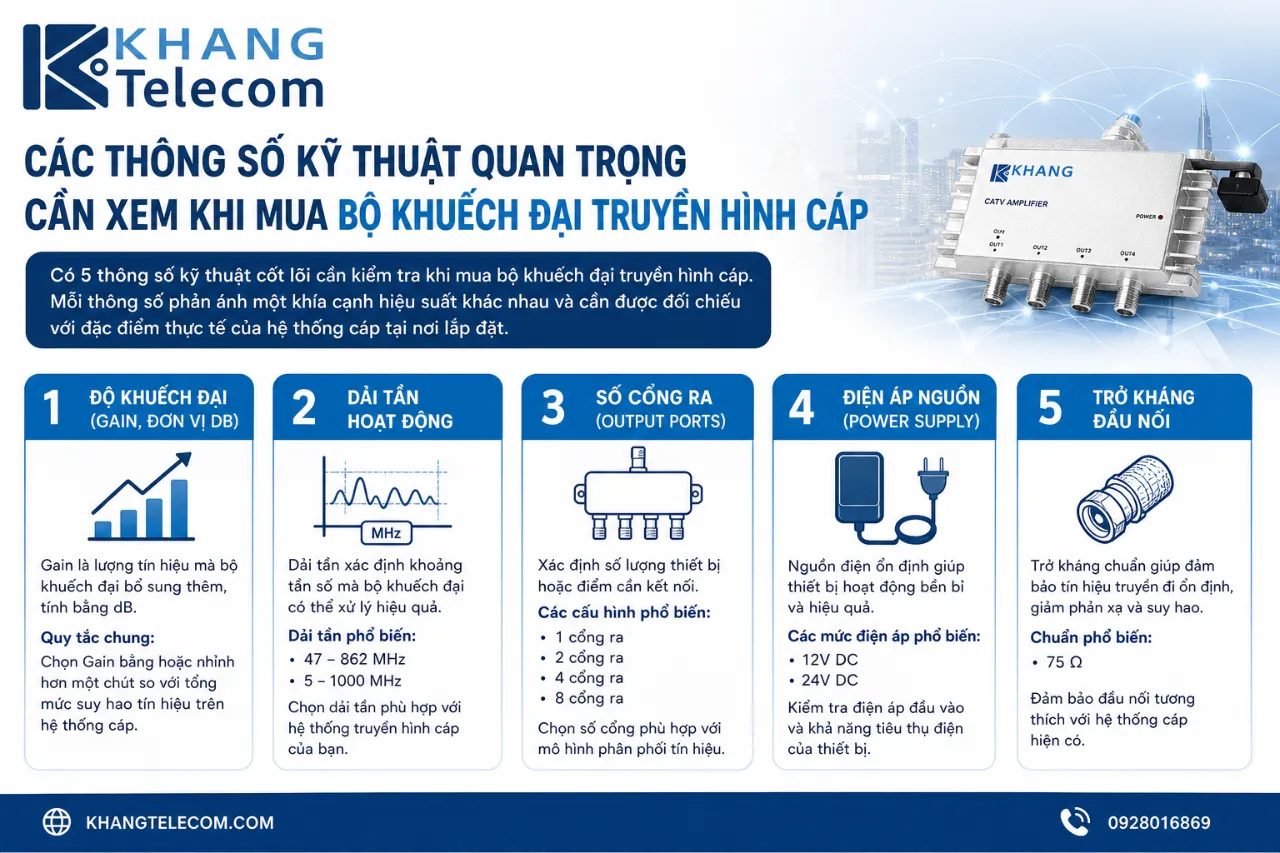

Các thông số kỹ thuật quan trọng cần xem khi mua bộ khuếch đại truyền hình cáp là gì?

Có 5 thông số kỹ thuật cốt lõi cần kiểm tra khi mua bộ khuếch đại truyền hình cáp, bao gồm độ khuếch đại (Gain), dải tần hoạt động, số cổng ra, điện áp nguồn và trở kháng đầu nối. Mỗi thông số phản ánh một khía cạnh hiệu suất khác nhau và cần được đối chiếu với đặc điểm thực tế của hệ thống cáp tại nơi lắp đặt.

1. Độ khuếch đại (Gain, đơn vị dB):

Gain là lượng tín hiệu mà bộ khuếch đại bổ sung thêm, tính bằng dB. Quy tắc chung là chọn Gain bằng hoặc nhỉnh hơn một chút so với tổng mức suy hao tính toán được trên đường dây, bao gồm suy hao dây cáp và suy hao từ bộ chia. Ví dụ, nếu đường dây 40 mét gây suy hao 6 dB và bộ chia 4 nhánh gây suy hao thêm 7 dB, tổng suy hao khoảng 13 dB, nên chọn bộ khuếch đại có Gain từ 15 đến 20 dB.

• Gain 10 đến 15 dB: phù hợp cho đường dây ngắn, ít chia nhánh
• Gain 15 đến 25 dB: phổ biến cho hộ gia đình 2 đến 4 tivi, đường dây trung bình
• Gain trên 25 dB: dành cho hệ thống tòa nhà, đường trục dài, nhiều điểm xem

2. Dải tần hoạt động (MHz):

Bộ khuếch đại phải hỗ trợ toàn bộ dải tần mà hệ thống cáp đang sử dụng. Hệ thống CATV kỹ thuật số hiện đại tại Việt Nam thường hoạt động trong dải 47 đến 862 MHz, một số hệ thống mới hơn mở rộng đến 1000 MHz. Nếu bộ khuếch đại có dải tần hẹp hơn, các kênh ở tần số cao ngoài dải sẽ không được khuếch đại hoặc bị suy giảm thêm.

3. Số cổng ra:

Số cổng ra cần khớp với số điểm tivi hoặc số nhánh trong hệ thống. Chọn bộ khuếch đại có số cổng ra bằng đúng nhu cầu, tránh dùng cổng có đầu ra không kết nối vì cần lắp đầu kết thúc (terminator 75 Ohm) để tránh phản xạ tín hiệu.

4. Điện áp cấp nguồn:

• Adapter ngoài 5V hoặc 12V DC: phổ biến cho bộ khuếch đại gia đình, dễ thay thế
• Lấy điện qua dây cáp đồng trục (Passive Power hoặc Power Pass): tiện lợi khi không có ổ điện gần điểm lắp đặt
• 220V AC trực tiếp: thường thấy ở bộ khuếch đại chuyên nghiệp cho tòa nhà

5. Trở kháng đầu nối:

Toàn bộ hệ thống cáp truyền hình sử dụng tiêu chuẩn 75 Ohm cho dây cáp đồng trục và đầu nối F-connector. Bộ khuếch đại phải có trở kháng 75 Ohm tại tất cả các cổng để tránh phản xạ tín hiệu gây nhiễu cộng hưởng, làm giảm chất lượng hình ảnh dù tín hiệu đã đủ mức.

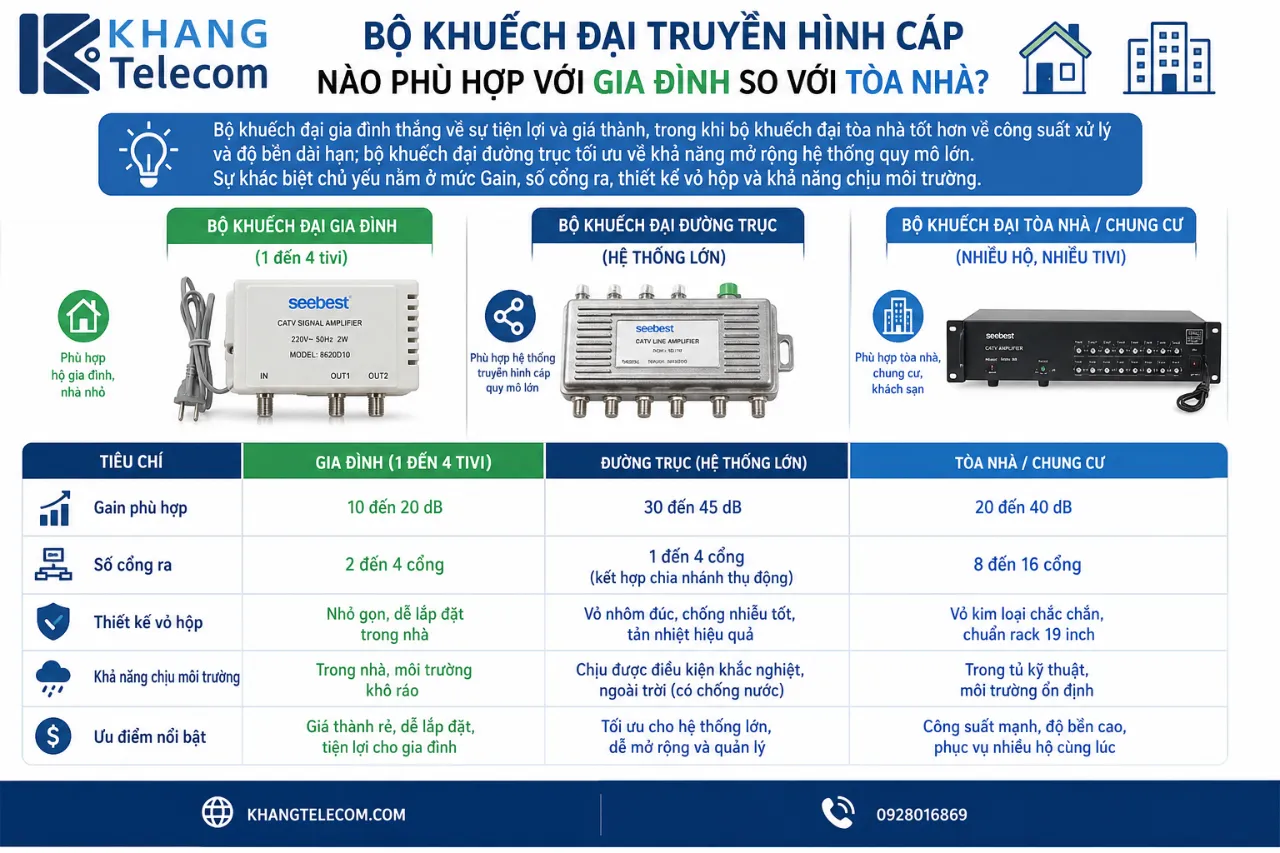

Bộ khuếch đại truyền hình cáp nào phù hợp với gia đình so với tòa nhà?

Bộ khuếch đại gia đình thắng về sự tiện lợi và giá thành, trong khi bộ khuếch đại tòa nhà tốt hơn về công suất xử lý và độ bền dài hạn; bộ khuếch đại đường trục tối ưu về khả năng mở rộng hệ thống quy mô lớn. Sự khác biệt chủ yếu nằm ở mức Gain, số cổng ra, thiết kế vỏ hộp và khả năng chịu môi trường.

So sánh chi tiết theo quy mô:

Với nhu cầu gia đình, các thương hiệu phổ biến và dễ tìm mua tại Việt Nam gồm Polytron, Himedia, WS, Wisi và các dòng nhập khẩu từ Trung Quốc có thông số rõ ràng. Với quy mô tòa nhà, nên ưu tiên các thương hiệu chuyên nghiệp như Ikusi, Alcad, Televes hoặc các nhà cung cấp thiết bị CATV chuyên biệt có cam kết bảo hành rõ ràng.

Lưu ý về môi trường lắp đặt và ngân sách:

• Lắp trong nhà: có thể chọn vỏ nhựa, nguồn adapter DC, không cần chứng nhận chống thời tiết
• Lắp ngoài trời hoặc tủ kỹ thuật: bắt buộc chọn vỏ kim loại, mức bảo vệ IP54 trở lên để chịu độ ẩm và nhiệt độ dao động
• Ngân sách gia đình thông thường: từ 150.000 đến 500.000 VNĐ cho bộ khuếch đại 2 đến 4 cổng chất lượng tốt
• Ngân sách cho hệ thống tòa nhà: từ 2 đến 10 triệu VNĐ trở lên tùy số cổng và tiêu chuẩn chuyên nghiệp

Cách lắp đặt bộ khuếch đại truyền hình cáp đúng kỹ thuật như thế nào?

Cách lắp đặt bộ khuếch đại truyền hình cáp đúng kỹ thuật bao gồm 4 giai đoạn chính: xác định vị trí lắp đặt, kết nối dây cáp vào đúng cổng, cấp nguồn điện cho thiết bị và kiểm tra tín hiệu sau khi hoàn tất. Thực hiện đúng thứ tự và đúng nguyên tắc kỹ thuật tại mỗi giai đoạn sẽ quyết định hiệu quả hoạt động lâu dài của toàn bộ hệ thống, tránh các lỗi phổ biến như kết nối ngược chiều hoặc lắp sai vị trí dẫn đến hệ thống hoạt động kém hơn trước khi lắp.

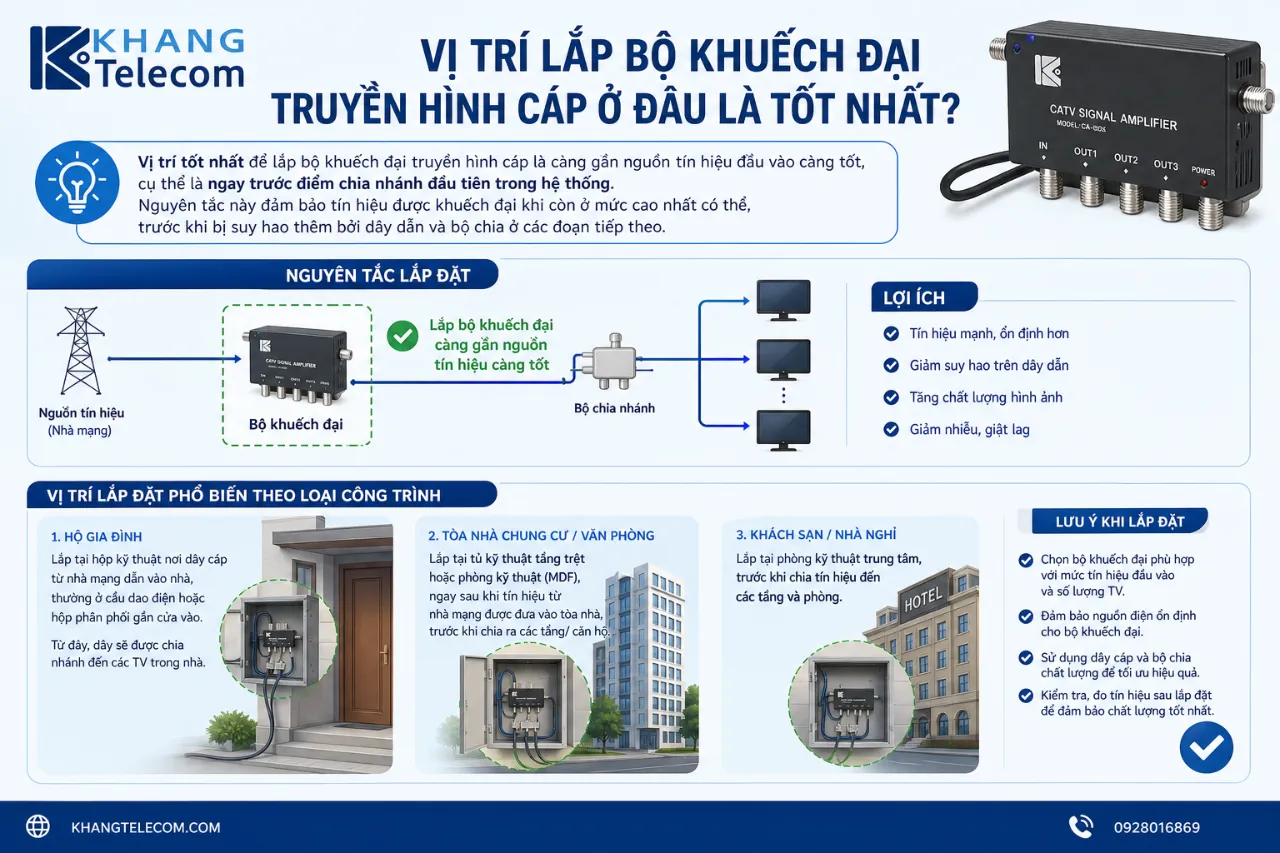

Vị trí lắp bộ khuếch đại truyền hình cáp ở đâu là tốt nhất?

Vị trí tốt nhất để lắp bộ khuếch đại truyền hình cáp là càng gần nguồn tín hiệu đầu vào càng tốt, cụ thể là ngay trước điểm chia nhánh đầu tiên trong hệ thống. Nguyên tắc này đảm bảo tín hiệu được khuếch đại khi còn ở mức cao nhất có thể, trước khi bị suy hao thêm bởi dây dẫn và bộ chia ở các đoạn tiếp theo.

Các vị trí lắp đặt phổ biến theo loại công trình:

• Hộ gia đình: Lắp tại hộp kỹ thuật nơi dây cáp từ nhà mạng dẫn vào nhà, thường ở cầu dao điện hoặc hộp phân phối gần cửa vào. Từ đây, dây cáp sau khuếch đại mới chạy đến từng phòng
• Nhà nhiều tầng: Lắp tại tầng 1 hoặc tầng kỹ thuật, trước bộ chia đường trục phân phối lên các tầng
• Chung cư, tòa nhà: Lắp trong phòng kỹ thuật tầng hầm hoặc tầng trung chuyển, theo thiết kế hệ thống CATV của tòa nhà

Những điều kiện môi trường cần tránh khi chọn vị trí lắp đặt:

• Tránh nơi ẩm ướt, tiếp xúc trực tiếp với nước mưa hoặc hơi nước từ đường ống
• Tránh nơi nhiệt độ cao hơn 50 độ C hoặc bị ánh nắng trực tiếp chiếu liên tục, vì nhiệt độ cao làm giảm tuổi thọ linh kiện khuếch đại và tăng hệ số nhiễu
• Tránh nơi không có thông gió vì bộ khuếch đại tạo nhiệt trong quá trình hoạt động và cần tản nhiệt tự nhiên
• Tránh đặt gần thiết bị phát sóng vô tuyến công suất lớn như bộ phát WiFi hoặc anten trạm BTS vì dễ gây nhiễu xuyên tần

Sai lầm kỹ thuật thường gặp nhất cần tránh: Lắp bộ khuếch đại sau bộ chia thay vì trước bộ chia. Khi tín hiệu đã bị chia và suy giảm mới được khuếch đại, bộ khuếch đại sẽ khuếch đại đồng thời cả tín hiệu lẫn nhiễu nền, kết quả là tỷ số tín hiệu trên nhiễu (SNR) không cải thiện đáng kể dù mức tín hiệu tăng lên. Ngoài ra, nếu tín hiệu đầu vào đã quá yếu do qua quá nhiều tầng chia, bộ khuếch đại có thể đưa tín hiệu từ mức quá thấp lên mức đủ dùng nhưng kèm theo lượng nhiễu lớn, ảnh hưởng đến chất lượng hình ảnh.

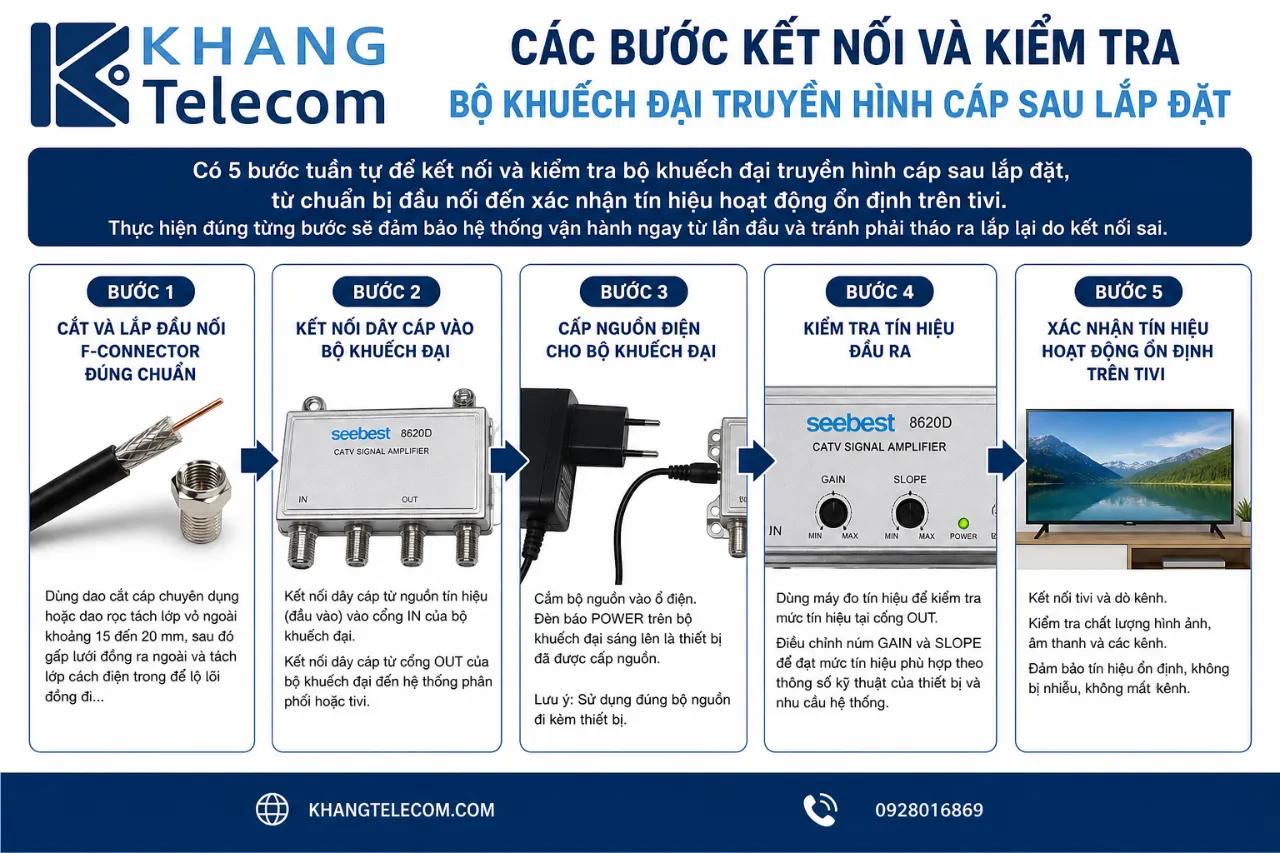

Các bước kết nối và kiểm tra bộ khuếch đại truyền hình cáp sau lắp đặt là gì?

Có 5 bước tuần tự để kết nối và kiểm tra bộ khuếch đại truyền hình cáp sau lắp đặt, từ chuẩn bị đầu nối đến xác nhận tín hiệu hoạt động ổn định trên tivi. Thực hiện đúng từng bước sẽ đảm bảo hệ thống vận hành ngay từ lần đầu và tránh phải tháo ra lắp lại do kết nối sai.

Bước 1: Cắt và lắp đầu nối F-connector đúng chuẩn cho dây cáp đồng trục

Dùng dao cắt cáp chuyên dụng hoặc dao rọc tách lớp vỏ ngoài khoảng 15 đến 20 mm, sau đó gấp lưới đồng ra ngoài và tách lớp cách điện trong để lộ lõi đồng dài khoảng 5 đến 8 mm. Lắp đầu F-connector vào và vặn chặt bằng kìm đúng chuẩn. Chất lượng đầu nối ảnh hưởng trực tiếp đến suy hao tiếp xúc, một mối nối lỏng hoặc không đúng kỹ thuật có thể gây suy hao 1 đến 3 dB, tương đương với cả đoạn dây cáp dài hàng chục mét.

Bước 2: Kết nối dây cáp từ nguồn tín hiệu vào cổng INPUT

Vặn đầu F-connector của dây cáp đến từ nguồn tín hiệu (đầu ra nhà mạng hoặc anten) vào cổng có ký hiệu INPUT hoặc IN trên thân bộ khuếch đại. Vặn chặt tay đến khi cảm nhận được lực cản đủ chắc, tránh vặn quá mạnh gây hỏng ren hoặc biến dạng đầu nối.

Bước 3: Kết nối dây cáp đến tivi hoặc các nhánh qua cổng OUTPUT

Lần lượt kết nối các dây cáp dẫn đến từng tivi hoặc từng nhánh phân phối vào các cổng OUTPUT hoặc OUT trên bộ khuếch đại. Nếu có cổng OUTPUT nào không sử dụng, bắt buộc phải lắp đầu kết thúc 75 Ohm (terminator) vào cổng đó để ngăn phản xạ tín hiệu. Tín hiệu phản xạ từ cổng hở có thể gây ra hiệu ứng ghost (bóng mờ) hoặc nhiễu cộng hưởng trên các tivi đang hoạt động.

Bước 4: Cấp nguồn điện cho bộ khuếch đại

Cắm adapter DC vào ổ điện và kết nối đầu ra DC vào cổng nguồn của bộ khuếch đại (thường ký hiệu DC IN hoặc POWER). Một số bộ khuếch đại có đèn LED báo trạng thái nguồn, đèn sáng xanh hoặc đỏ xác nhận thiết bị đã nhận điện và hoạt động. Nếu bộ khuếch đại dùng nguồn lấy qua dây cáp (Power Inserter), kết nối bộ nguồn tại điểm phù hợp trên đường cáp theo hướng dẫn của nhà sản xuất.

Bước 5: Kiểm tra tín hiệu bằng cách dò kênh trên tivi và quan sát chất lượng hình ảnh

Bật tivi và thực hiện dò kênh tự động (Auto Scan) để hệ thống bắt toàn bộ kênh có trong gói dịch vụ. Kiểm tra các tiêu chí sau để xác nhận hệ thống hoạt động tốt sau khi lắp bộ khuếch đại:

• Số kênh dò được bằng hoặc nhiều hơn so với trước khi lắp khuếch đại
• Hình ảnh rõ nét, không vỡ ô vuông, không có màn hình đen gián đoạn
• Âm thanh liên tục, không bị ngắt quãng theo nhịp vỡ hình
• Kiểm tra trên tất cả các tivi trong hệ thống, đặc biệt tivi ở xa nguồn nhất

Dụng cụ hỗ trợ chuyên nghiệp để căn chỉnh chính xác: Để xác nhận chính xác mức tín hiệu thay vì chỉ quan sát hình ảnh bằng mắt, kỹ thuật viên chuyên nghiệp sử dụng máy đo mức tín hiệu (Signal Level Meter hoặc Field Strength Meter). Thiết bị này hiển thị mức tín hiệu dB theo từng kênh tần số, giúp xác nhận mức tín hiệu tại mỗi cổng OUTPUT nằm trong dải cho phép của đầu thu, thường từ 47 đến 77 dBµV cho tín hiệu kỹ thuật số DVB-C. Máy đo tín hiệu cũng giúp phát hiện ngay các vấn đề như mức tín hiệu quá cao gây overload hoặc mức quá thấp sau khi khuếch đại do đầu nối tiếp xúc kém.

Những vấn đề kỹ thuật nâng cao nào ảnh hưởng đến hiệu suất bộ khuếch đại truyền hình cáp?

Ngoài các thông số cơ bản như Gain và số cổng ra, có 3 vấn đề kỹ thuật nâng cao ảnh hưởng đáng kể đến hiệu suất thực tế của bộ khuếch đại truyền hình cáp: hệ số nhiễu (Noise Figure), hiện tượng nhiễu tích lũy khi khuếch đại nhiều tầng và nguy cơ xâm nhập tín hiệu từ sóng LTE/4G/5G. Người dùng phổ thông ít để ý đến các yếu tố này khi mua thiết bị, nhưng kỹ thuật viên và người triển khai hệ thống cần nắm rõ để tránh các lỗi kỹ thuật khó chẩn đoán sau lắp đặt.

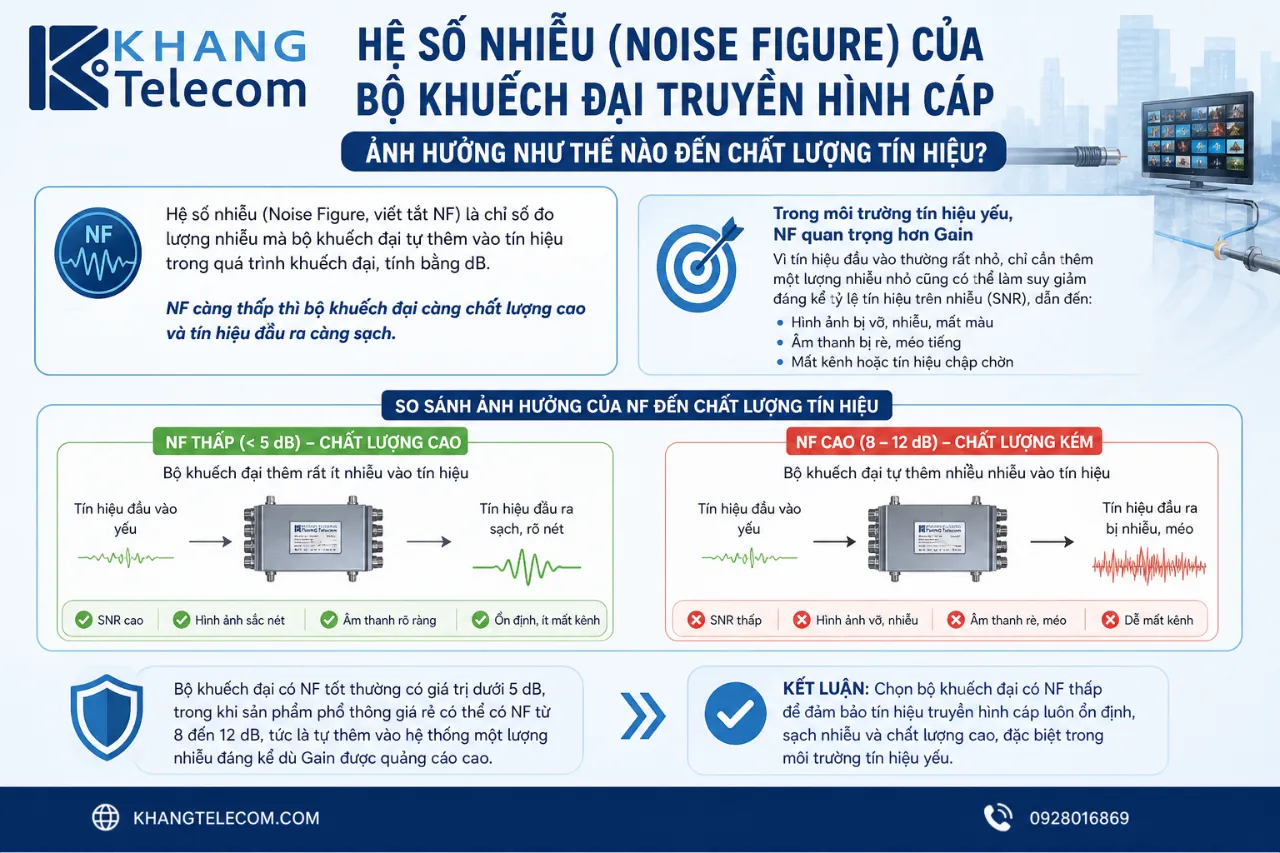

Hệ số nhiễu (Noise Figure) của bộ khuếch đại truyền hình cáp ảnh hưởng như thế nào đến chất lượng tín hiệu?

Hệ số nhiễu (Noise Figure, viết tắt NF) là chỉ số đo lượng nhiễu mà bộ khuếch đại tự thêm vào tín hiệu trong quá trình khuếch đại, tính bằng dB; NF càng thấp thì bộ khuếch đại càng chất lượng cao và tín hiệu đầu ra càng sạch. Bộ khuếch đại có NF tốt thường có giá trị dưới 5 dB, trong khi sản phẩm phổ thông giá rẻ có thể có NF từ 8 đến 12 dB, tức là tự thêm vào hệ thống một lượng nhiễu đáng kể dù Gain được quảng cáo cao.

Trong môi trường tín hiệu yếu, NF quan trọng hơn Gain vì tín hiệu đầu vào thấp đồng nghĩa với tỷ lệ nhiễu nền so với tín hiệu hữu ích đã cao sẵn. Khi dùng bộ khuếch đại NF cao, lượng nhiễu bổ sung thêm vào làm cho tỷ số tín hiệu trên nhiễu (SNR) giảm xuống thay vì cải thiện, kết quả hình ảnh vẫn vỡ dù mức tín hiệu đo được tăng lên. NF thấp đồng nghĩa với ít nhiễu, hình ảnh sắc nét hơn và hệ thống ổn định hơn ngay cả trên đường dây rất dài.

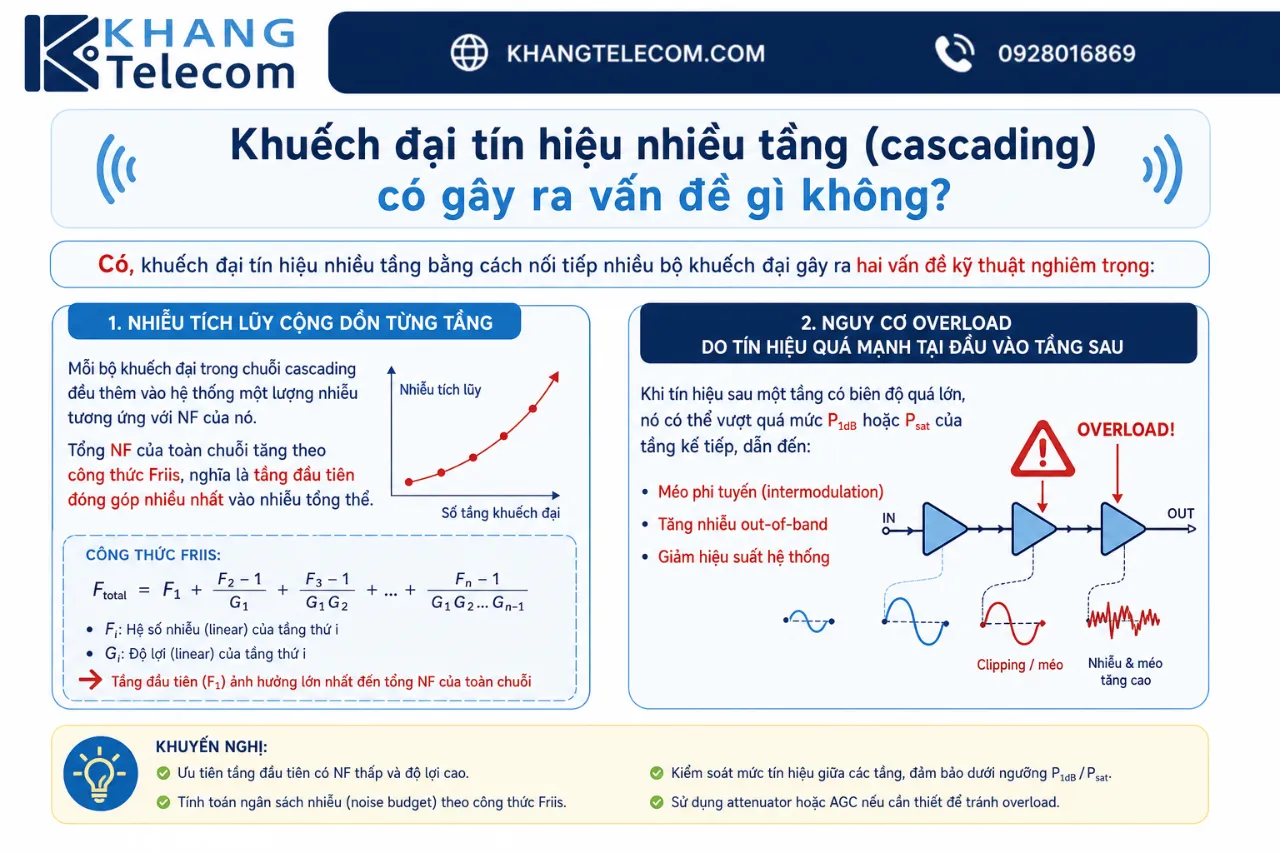

Khuếch đại tín hiệu nhiều tầng (cascading) có gây ra vấn đề gì không?

Có, khuếch đại tín hiệu nhiều tầng bằng cách nối tiếp nhiều bộ khuếch đại gây ra hai vấn đề kỹ thuật nghiêm trọng: nhiễu tích lũy cộng dồn từng tầng và nguy cơ overload do tín hiệu quá mạnh tại đầu vào tầng sau. Mỗi bộ khuếch đại trong chuỗi cascading đều thêm vào hệ thống một lượng nhiễu tương ứng với NF của nó, và tổng NF của toàn chuỗi tăng theo công thức Friis, nghĩa là tầng đầu tiên đóng góp nhiều nhất vào nhiễu tổng thể.

Ngoài nhiễu tích lũy, một vấn đề hiếm gặp nhưng nghiêm trọng là nhiễu từ sóng LTE/4G/5G của các trạm BTS gần khu vực lắp đặt. Sóng di động tần số cao có thể xâm nhập vào đường cáp đồng trục qua các điểm tiếp xúc kém hoặc đầu nối hở, sau đó được khuếch đại cùng với tín hiệu truyền hình, gây ra nhiễu có tần số trùng với một số kênh cáp. Giải pháp là chọn bộ khuếch đại có tích hợp bộ lọc LTE/4G/5G (LTE Filter hoặc 4G Filter) ngay trong thiết kế mạch lọc đầu vào.

Các khuyến nghị thực tế để tránh vấn đề cascading:

• Không dùng quá 2 đến 3 tầng khuếch đại trong một hệ thống phân phối tín hiệu
• Cân bằng giữa Gain và suy hao thực tế thay vì cộng dồn nhiều bộ khuếch đại để bù suy hao lớn
• Với hệ thống lớn có nhiều điểm xem, nên dùng headend chuyên dụng hoặc thiết kế lại sơ đồ phân phối thay vì xếp chồng nhiều bộ khuếch đại thông thường
• Ưu tiên bộ khuếch đại có chức năng AGC (Auto Gain Control) để tự động điều chỉnh mức khuếch đại theo tín hiệu đầu vào, tránh tình trạng overload khi tín hiệu nguồn dao động

Khuếch đại truyền hình cáp là giải pháp hiệu quả để cải thiện chất lượng tín hiệu ở những hệ thống có đường truyền dài hoặc nhiều điểm chia. Lựa chọn đúng thiết bị sẽ giúp hình ảnh ổn định hơn, giảm hiện tượng nhiễu và suy hao tín hiệu. Tại Khang Telecom, khách hàng có thể tìm thấy nhiều dòng khuếch đại truyền hình cáp chất lượng cùng sự hỗ trợ kỹ thuật tận tâm.
