Bộ nối dài HDMI

Bộ nối dài HDMI là thiết bị chuyên dùng để mở rộng khoảng cách truyền tín hiệu hình ảnh và âm thanh HDMI vượt xa giới hạn của cáp thông thường, cho phép duy trì chất lượng tín hiệu ổn định ở khoảng cách từ 30m đến hàng nghìn mét. Thiết bị này giải quyết triệt để vấn đề suy hao tín hiệu, giúp người dùng kết nối nguồn phát với màn hình hiển thị trong các công trình có quy mô lớn mà không cần thay thế toàn bộ hạ tầng cáp. Đặc biệt, bộ nối dài HDMI ngày càng trở thành thành phần không thể thiếu trong các hệ thống giám sát, hội nghị và trình chiếu chuyên nghiệp.

Hiện nay có 4 loại bộ nối dài HDMI chính được phân loại theo phương thức truyền tín hiệu, gồm loại qua cáp Cat5e/Cat6, qua cáp quang, không dây và qua đường điện. Mỗi loại phù hợp với một nhóm nhu cầu và môi trường lắp đặt riêng biệt, từ hộ gia đình đơn giản cho đến kho xưởng và nhà máy quy mô lớn. Việc nắm rõ đặc điểm từng loại giúp người dùng đưa ra lựa chọn tối ưu về chi phí lẫn hiệu năng.

Ngoài phân loại, khoảng cách truyền tín hiệu và các ứng dụng thực tế là hai yếu tố then chốt quyết định loại bộ nối dài HDMI phù hợp cho từng dự án cụ thể. Bài viết dưới đây Khang Telecom sẽ phân tích chi tiết từng khía cạnh, từ định nghĩa, cấu tạo, nguyên lý hoạt động cho đến bảng so sánh khoảng cách và các tình huống ứng dụng thực tế tại gia đình, văn phòng, kho xưởng và nhà máy.

Bộ nối dài HDMI là gì?

Bộ nối dài HDMI là một thiết bị điện tử chuyên dụng thuộc nhóm thiết bị mở rộng tín hiệu, được thiết kế để kéo dài khoảng cách truyền dẫn tín hiệu HDMI vượt qua giới hạn suy hao của cáp HDMI thông thường, vốn chỉ duy trì chất lượng tốt trong khoảng 10–15m. Thiết bị này bao gồm hai thành phần chính hoạt động phối hợp với nhau: bộ phát (Transmitter) và bộ thu (Receiver). Cùng tìm hiểu chi tiết hơn về cấu tạo và nguyên lý hoạt động để hiểu rõ vì sao bộ nối dài HDMI lại trở thành giải pháp thiết yếu trong nhiều công trình hiện nay.

Vấn đề cốt lõi mà bộ nối dài HDMI giải quyết là hiện tượng suy hao tín hiệu xảy ra khi truyền dữ liệu số qua cáp HDMI thông thường trên khoảng cách dài. Khi tín hiệu HDMI phải đi qua cáp dài hơn 15m, chất lượng hình ảnh bắt đầu giảm rõ rệt: màu sắc nhợt nhạt, hình ảnh bị nhiễu hoặc mất tín hiệu hoàn toàn. Bộ nối dài HDMI khắc phục điều này bằng cách tiếp nhận tín hiệu, xử lý và tái tạo lại với đầy đủ băng thông và chất lượng ban đầu trước khi truyền tiếp đến đích.

Cấu tạo cơ bản của bộ nối dài HDMI gồm hai khối chức năng riêng biệt:

• Bộ phát (Transmitter): Kết nối trực tiếp với nguồn tín hiệu HDMI như máy tính, đầu phát video, camera hoặc thiết bị hội nghị. Bộ phát có nhiệm vụ mã hóa và chuyển đổi tín hiệu HDMI sang định dạng phù hợp với phương tiện truyền dẫn được sử dụng (cáp mạng, cáp quang, sóng vô tuyến hoặc đường điện).
• Bộ thu (Receiver): Được đặt tại vị trí màn hình hiển thị đầu cuối. Bộ thu tiếp nhận tín hiệu đã được mã hóa, giải mã và tái tạo lại tín hiệu HDMI chuẩn để xuất ra màn hình với chất lượng hình ảnh và âm thanh được bảo toàn tối đa.

Nguyên lý hoạt động tổng quát của bộ nối dài HDMI diễn ra theo trình tự: tín hiệu HDMI từ nguồn phát được bộ phát tiếp nhận, sau đó chuyển đổi sang dạng tín hiệu thích hợp với môi trường truyền dẫn đã chọn. Tín hiệu này được truyền qua cáp Cat5e/Cat6, cáp quang, sóng không dây hoặc đường điện tới bộ thu. Tại bộ thu, tín hiệu được giải mã và phục hồi lại định dạng HDMI gốc, đảm bảo màn hình đầu cuối nhận được hình ảnh và âm thanh với độ trung thực cao.

Có những loại bộ nối dài HDMI nào hiện nay?

Hiện nay có 4 loại bộ nối dài HDMI chính được phân loại theo phương thức truyền tín hiệu: loại qua cáp Cat5e/Cat6 (HDBaseT), loại qua cáp quang (Fiber Optic), loại không dây (Wireless) và loại qua đường điện (Powerline). Mỗi loại có ưu nhược điểm riêng, phù hợp với từng môi trường và quy mô lắp đặt khác nhau. Dưới đây là phân tích chi tiết từng loại để bạn có cơ sở so sánh và lựa chọn phù hợp.

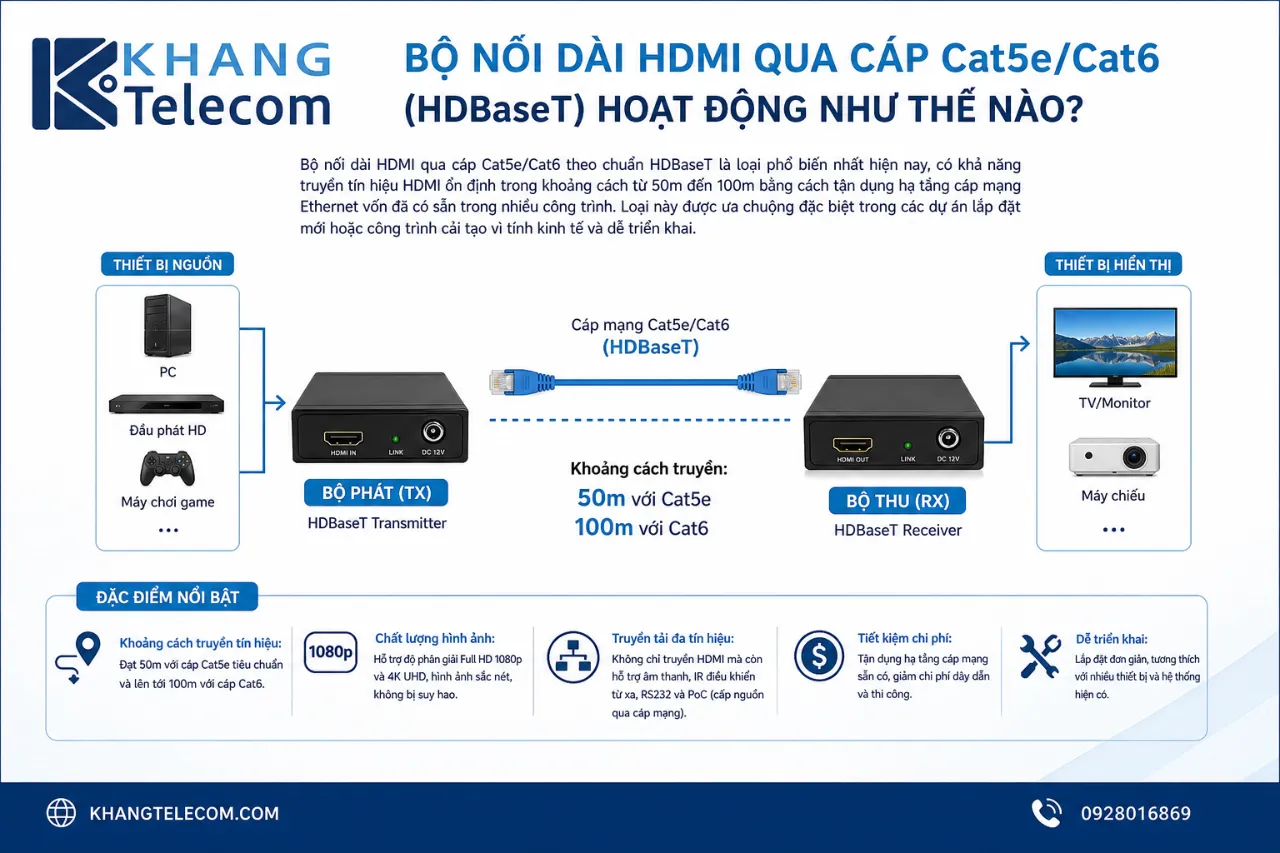

Bộ nối dài HDMI qua cáp Cat5e/Cat6 (HDBaseT) hoạt động như thế nào?

Bộ nối dài HDMI qua cáp Cat5e/Cat6 theo chuẩn HDBaseT là loại phổ biến nhất hiện nay, có khả năng truyền tín hiệu HDMI ổn định trong khoảng cách từ 50m đến 100m bằng cách tận dụng hạ tầng cáp mạng Ethernet vốn đã có sẵn trong nhiều công trình. Loại này được ưa chuộng đặc biệt trong các dự án lắp đặt mới hoặc công trình cải tạo vì tính kinh tế và dễ triển khai. Cụ thể, các đặc điểm nổi bật của loại này gồm:

• Khoảng cách truyền tín hiệu: Đạt 50m với cáp Cat5e tiêu chuẩn và lên tới 100m với cáp Cat6 chất lượng cao.
• Chi phí đầu tư: Thuộc nhóm thấp nhất trong các giải pháp nối dài HDMI, do tận dụng được cáp mạng sẵn có.
• Độ dễ lắp đặt: Rất cao, kỹ thuật viên quen với hệ thống mạng có thể triển khai nhanh chóng.
• Nhược điểm chính: Hiệu năng phụ thuộc nhiều vào chất lượng thực tế của cáp Cat5e/Cat6. Cáp đã cũ, bị uốn cong nhiều hoặc có chất lượng kém sẽ ảnh hưởng trực tiếp đến độ ổn định tín hiệu, đặc biệt khi truyền nội dung 4K đòi hỏi băng thông cao.

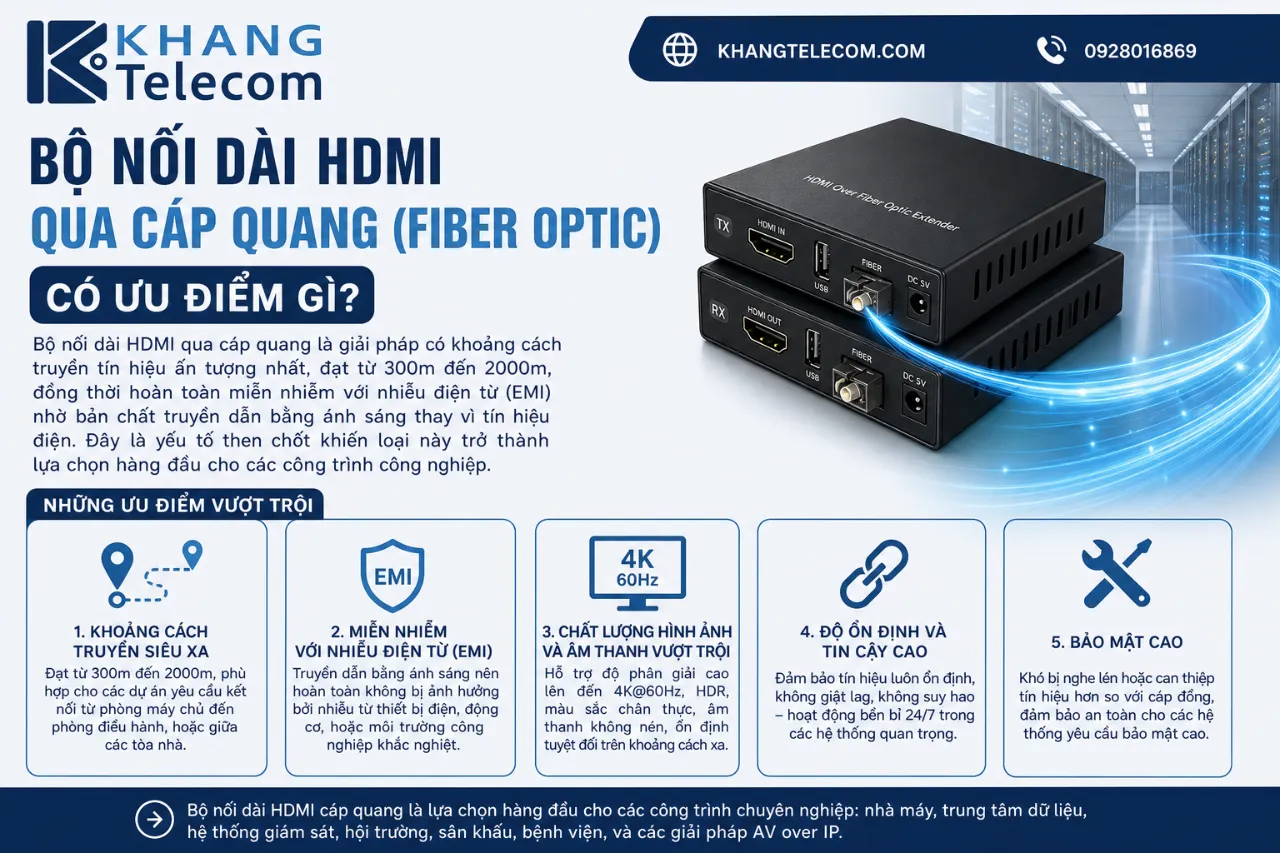

Bộ nối dài HDMI qua cáp quang (Fiber Optic) có ưu điểm gì?

Bộ nối dài HDMI qua cáp quang là giải pháp có khoảng cách truyền tín hiệu ấn tượng nhất, đạt từ 300m đến 2000m, đồng thời hoàn toàn miễn nhiễm với nhiễu điện từ (EMI) nhờ bản chất truyền dẫn bằng ánh sáng thay vì tín hiệu điện. Đây là yếu tố then chốt khiến loại này trở thành lựa chọn hàng đầu cho các công trình công nghiệp. Những ưu điểm vượt trội của bộ nối dài HDMI cáp quang bao gồm:

• Khoảng cách truyền siêu xa: Phù hợp cho các dự án yêu cầu kết nối từ phòng máy chủ đến phòng điều hành, hoặc từ trung tâm dữ liệu đến các điểm hiển thị xa.
• Miễn nhiễm nhiễu điện từ: Đặc biệt lý tưởng cho kho xưởng, nhà máy, công trình sản xuất nơi có nhiều thiết bị điện công suất lớn hoạt động đồng thời.
• Hỗ trợ độ phân giải cao: Các sản phẩm cáp quang hiện đại hỗ trợ đầy đủ chuẩn 4K HDR và băng thông lên đến 18Gbps.
• Chi phí: Cao hơn đáng kể so với giải pháp Cat5e/Cat6, nhưng hoàn toàn xứng đáng cho các dự án quy mô lớn hoặc môi trường khắc nghiệt về nhiễu điện từ.

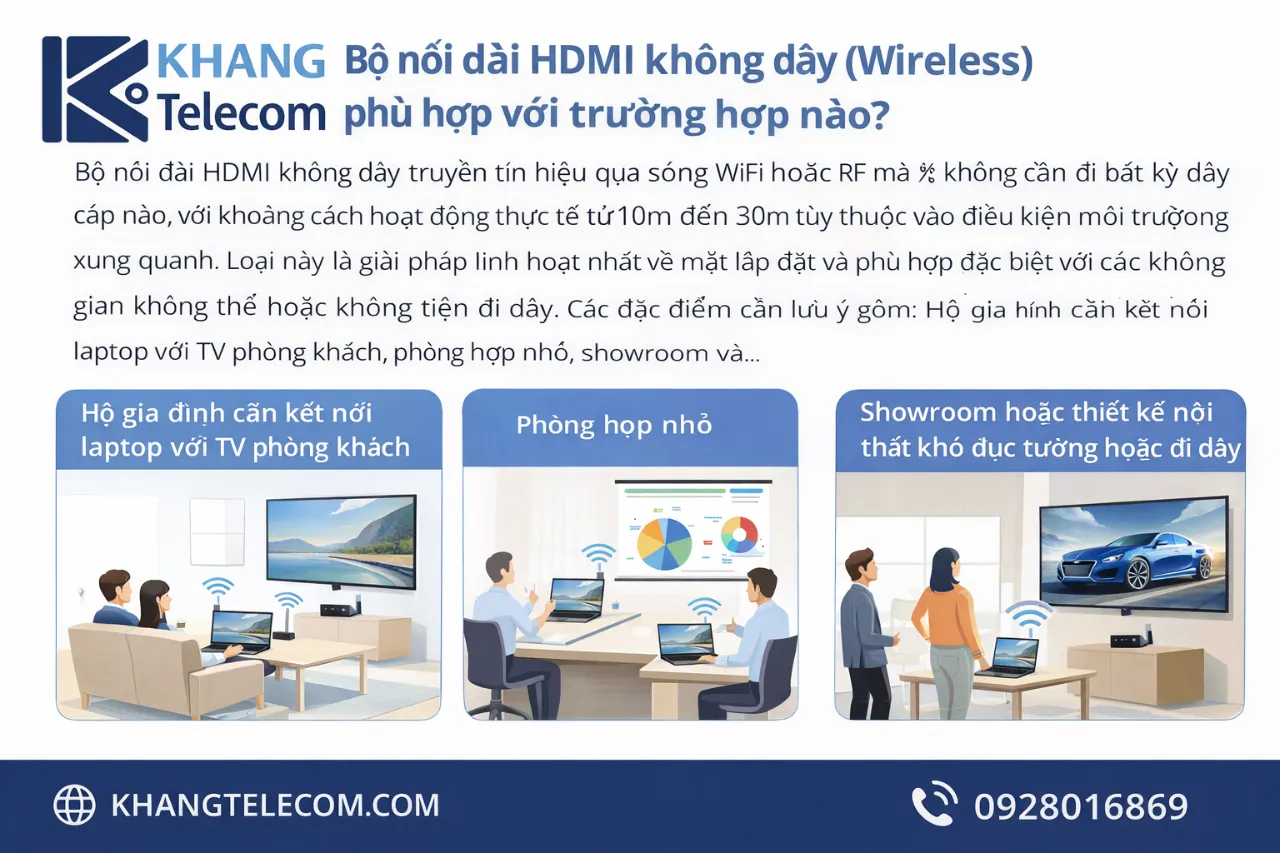

Bộ nối dài HDMI không dây (Wireless) phù hợp với trường hợp nào?

Bộ nối dài HDMI không dây truyền tín hiệu qua sóng WiFi hoặc RF mà không cần đi bất kỳ dây cáp nào, với khoảng cách hoạt động thực tế từ 10m đến 30m tùy thuộc vào điều kiện môi trường xung quanh. Loại này là giải pháp linh hoạt nhất về mặt lắp đặt và phù hợp đặc biệt với các không gian không thể hoặc không tiện đi dây. Các đặc điểm cần lưu ý gồm:

• Phù hợp với: Hộ gia đình cần kết nối laptop với TV phòng khách, phòng họp nhỏ, showroom và các không gian có thiết kế nội thất khó đục tường hoặc đi ngầm cáp.
• Ưu điểm lớn nhất: Không cần can thiệp vào cơ sở hạ tầng công trình, lắp đặt và tháo dỡ cực kỳ đơn giản.
• Hạn chế quan trọng: Độ trễ tín hiệu (latency) cao hơn rõ rệt so với các loại có dây, thường từ 100ms đến 200ms. Điều này không ảnh hưởng nhiều đến phát video thông thường nhưng không phù hợp cho gaming hoặc các ứng dụng đòi hỏi phản hồi thời gian thực.
• Lưu ý khi lắp đặt: Các vật cản như tường bê tông dày, thiết bị phát sóng WiFi khác hoặc lò vi sóng có thể làm giảm đáng kể khoảng cách và chất lượng tín hiệu thực tế.

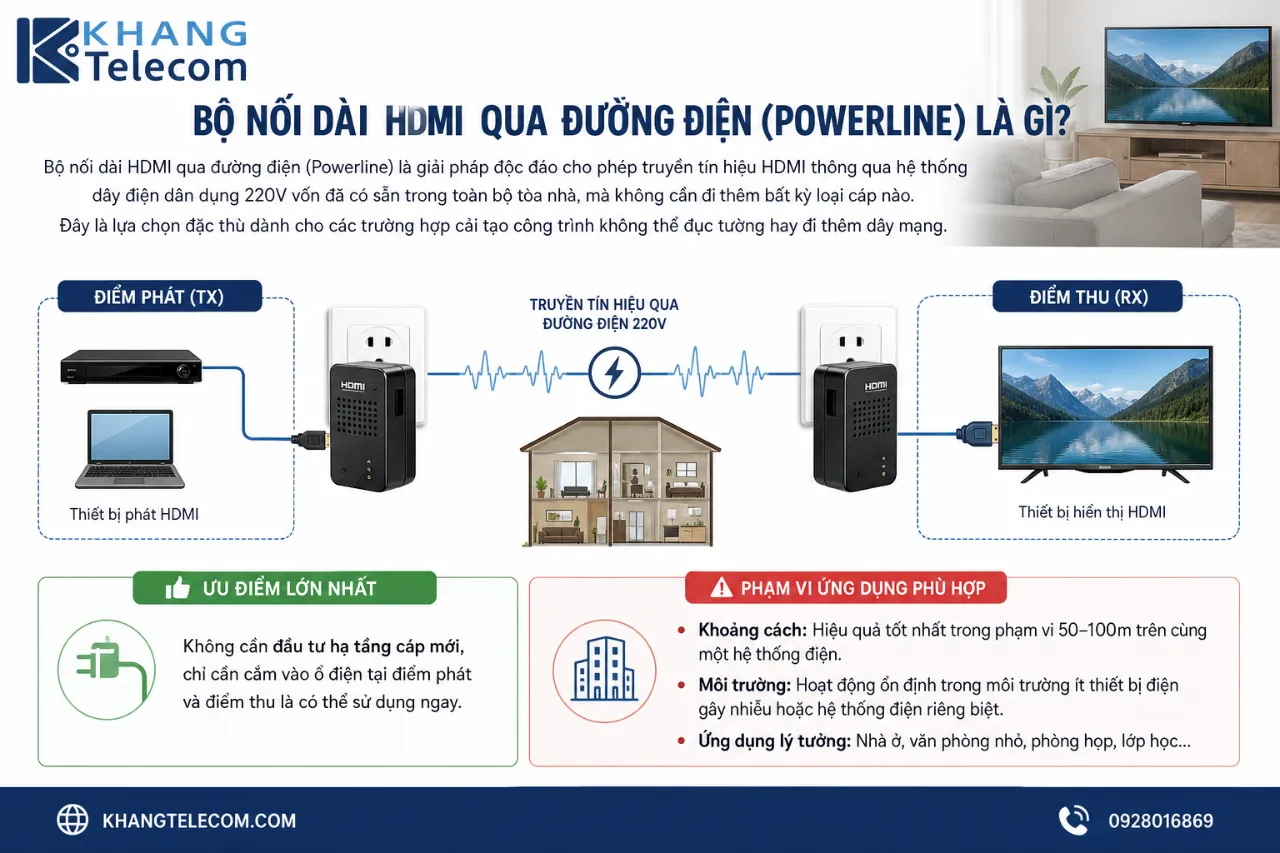

Bộ nối dài HDMI qua đường điện (Powerline) là gì?

Bộ nối dài HDMI qua đường điện (Powerline) là giải pháp độc đáo cho phép truyền tín hiệu HDMI thông qua hệ thống dây điện dân dụng 220V vốn đã có sẵn trong toàn bộ tòa nhà, mà không cần đi thêm bất kỳ loại cáp nào. Đây là lựa chọn đặc thù dành cho các trường hợp cải tạo công trình không thể đục tường hay đi thêm dây mạng. Những điểm cần nắm rõ về loại này bao gồm:

• Ưu điểm lớn nhất: Không cần đầu tư hạ tầng cáp mới, chỉ cần cắm vào ổ điện tại điểm phát và điểm thu là có thể sử dụng ngay.
• Phạm vi hoạt động: Lý thuyết là toàn bộ tòa nhà trong cùng một mạch điện, tuy nhiên thực tế bị giới hạn bởi tình trạng đường dây và sự phân chia mạch điện trong công trình.
• Lưu ý quan trọng: Các thiết bị điện công suất lớn hoạt động cùng mạch như máy điều hòa, máy giặt hoặc lò sưởi điện có thể gây nhiễu tín hiệu, làm giảm chất lượng hình ảnh. Vì vậy loại này không được khuyến nghị cho môi trường công nghiệp hoặc các ứng dụng đòi hỏi độ ổn định cao.

Bộ nối dài HDMI có thể truyền tín hiệu tối đa bao xa?

Khoảng cách truyền tín hiệu tối đa của bộ nối dài HDMI dao động rất lớn theo từng loại: Cat5e/Cat6 đạt 50m đến 100m; cáp quang đạt 300m đến 2000m; không dây đạt 10m đến 30m; và Powerline phủ toàn tòa nhà trong cùng mạch điện. Bảng dưới đây tổng hợp thông tin khoảng cách của 4 loại chính để giúp bạn so sánh nhanh trước khi đưa ra quyết định lựa chọn.

Bảng dưới đây so sánh khoảng cách truyền tín hiệu tối đa của từng loại bộ nối dài HDMI, giúp người dùng dễ dàng xác định giải pháp phù hợp theo yêu cầu thực tế của công trình:

Ngoài loại thiết bị, có hai yếu tố chính ảnh hưởng trực tiếp đến khoảng cách truyền tín hiệu thực tế trong quá trình sử dụng. Thứ nhất là chất lượng vật lý của cáp truyền dẫn: cáp Cat6 mới và đúng tiêu chuẩn sẽ đạt khoảng cách gần 100m, trong khi cáp Cat5e cũ hoặc kém chất lượng có thể chỉ đạt 50m ổn định. Thứ hai là độ phân giải của nội dung đầu vào: nội dung 4K HDR đòi hỏi băng thông lên tới 18Gbps, cao hơn nhiều so với 1080p chỉ cần khoảng 5Gbps. Vì vậy, cùng một thiết bị nối dài HDMI nhưng truyền 4K sẽ có khoảng cách giới hạn thấp hơn so với khi truyền 1080p. Khi lên kế hoạch lắp đặt, người dùng cần tính đến cả hai yếu tố này để đảm bảo hệ thống hoạt động ổn định lâu dài.

Bộ nối dài HDMI được ứng dụng trong những trường hợp nào?

Bộ nối dài HDMI được ứng dụng rộng rãi trong nhiều lĩnh vực, bao gồm gia đình, văn phòng, showroom, nhà hàng, kho xưởng và nhà máy, tùy theo quy mô và yêu cầu khoảng cách truyền tín hiệu của từng môi trường. Việc hiểu rõ ứng dụng cụ thể giúp người dùng và đội ngũ kỹ thuật tư vấn chính xác loại thiết bị phù hợp, tránh đầu tư dư thừa hoặc chọn thiết bị không đáp ứng đủ yêu cầu. Dưới đây là hai nhóm ứng dụng tiêu biểu nhất.

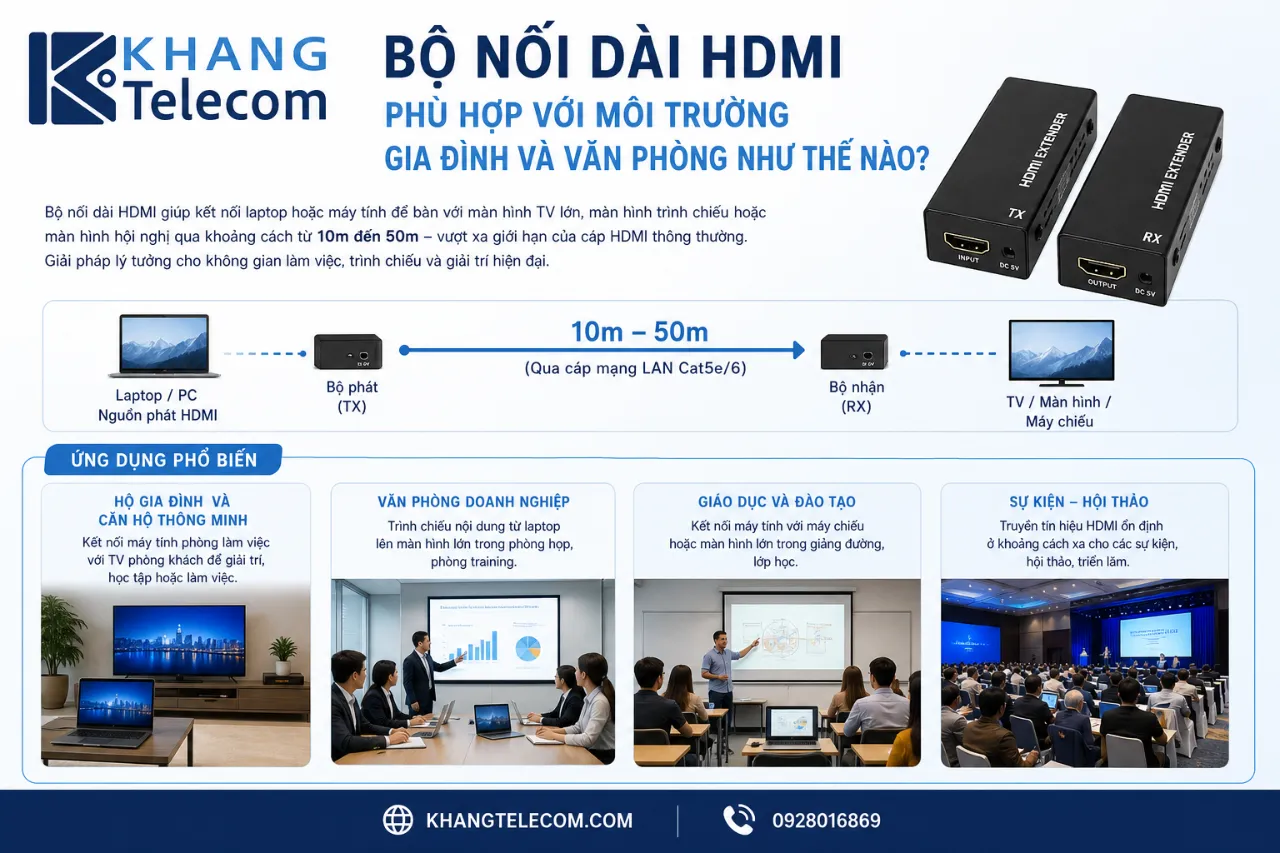

Bộ nối dài HDMI phù hợp với môi trường gia đình và văn phòng như thế nào?

Trong môi trường gia đình và văn phòng, bộ nối dài HDMI được sử dụng chủ yếu để kết nối laptop hoặc máy tính để bàn với màn hình TV lớn, màn hình trình chiếu hoặc màn hình hội nghị qua khoảng cách từ 10m đến 50m mà cáp HDMI thông thường không thể đáp ứng. Đây là nhóm ứng dụng có nhu cầu tăng mạnh trong bối cảnh các không gian làm việc, trình chiếu và giải trí ngày càng được đầu tư bài bản hơn. Các trường hợp ứng dụng phổ biến bao gồm:

• Hộ gia đình và căn hộ thông minh: Kết nối máy tính phòng làm việc với màn hình TV phòng khách để xem phim, hoặc truyền tín hiệu từ đầu phát media đặt trong tủ kệ ngầm ra TV treo tường mà không để lộ dây.
• Showroom, quán cà phê và nhà hàng: Lắp đặt nhiều màn hình hiển thị menu, nội dung quảng cáo hoặc không gian giải trí tại nhiều vị trí khác nhau trong cùng một mặt bằng, với nguồn phát đặt tập trung tại phòng kỹ thuật.
• Phòng họp và văn phòng: Kết nối máy tính trình bày với màn hình hội nghị hoặc màn hình trình chiếu đặt xa mà không cần lắp thêm thiết bị phát HDMI tại chỗ.

Gợi ý loại phù hợp: Với gia đình và văn phòng nhỏ, bộ nối dài HDMI không dây (Wireless) là lựa chọn tiện lợi và không cần can thiệp hạ tầng. Với phòng họp lớn và showroom, loại Cat5e/Cat6 (HDBaseT) cho tính ổn định cao và chi phí hợp lý hơn.

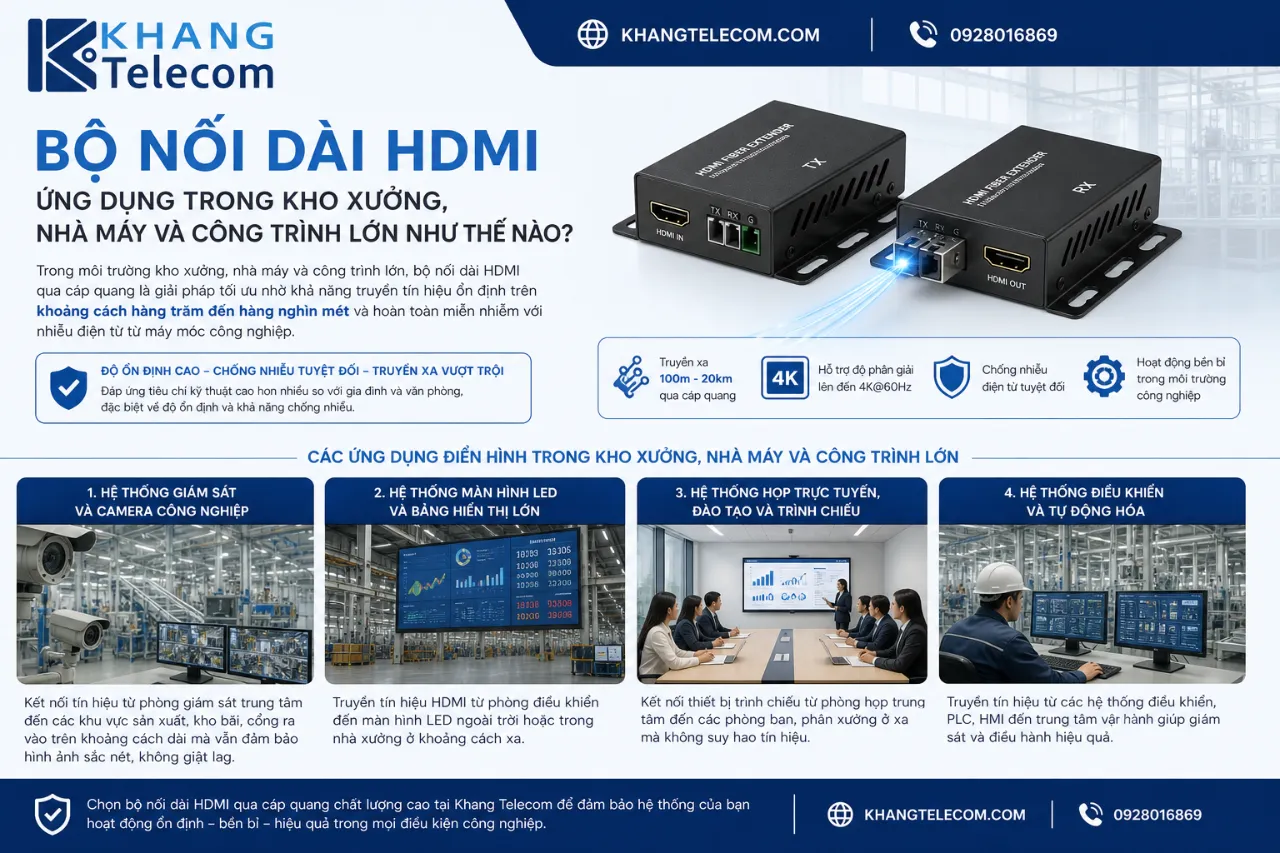

Bộ nối dài HDMI ứng dụng trong kho xưởng, nhà máy và công trình lớn như thế nào?

Trong môi trường kho xưởng, nhà máy và công trình lớn, bộ nối dài HDMI qua cáp quang là giải pháp tối ưu nhờ khả năng truyền tín hiệu ổn định trên khoảng cách hàng trăm đến hàng nghìn mét và hoàn toàn miễn nhiễm với nhiễu điện từ từ máy móc công nghiệp. Nhóm ứng dụng này đòi hỏi tiêu chí kỹ thuật cao hơn nhiều so với gia đình và văn phòng, đặc biệt về độ ổn định và khả năng chống nhiễu. Các trường hợp ứng dụng điển hình gồm:

• Hệ thống giám sát và camera quan sát công nghiệp: Kết nối tín hiệu từ hệ thống camera giám sát phân tán khắp nhà máy về trung tâm điều hành tập trung, nơi đội ngũ giám sát theo dõi toàn bộ hoạt động sản xuất trên các màn hình lớn.
• Phòng máy chủ và phòng điều hành: Truyền tín hiệu từ rack máy chủ đặt trong phòng kỹ thuật ra các màn hình hiển thị tại phòng điều hành, sảnh tiếp khách hoặc phòng họp ban lãnh đạo mà không ảnh hưởng đến chất lượng hình ảnh.
• Hội trường và trung tâm đào tạo quy mô lớn: Đưa tín hiệu từ thiết bị trình chiếu trung tâm đến nhiều màn hình phụ đặt rải rác trong hội trường lớn hoặc các phòng học kết nối từ xa.
• Khu công nghiệp và công trình dự án: Truyền dẫn tín hiệu qua các tòa nhà liền kề hoặc phân xưởng cách nhau vài trăm mét trong cùng một khuôn viên nhà máy.

Gợi ý loại phù hợp: Cáp quang (Fiber Optic) là lựa chọn hàng đầu cho nhóm này nhờ khoảng cách xa và chống nhiễu tốt. Với các công trình có sẵn hạ tầng cáp mạng Cat6 và khoảng cách dưới 100m, HDBaseT cũng là phương án tiết kiệm chi phí đáng xem xét.

Bộ nối dài HDMI khác gì so với HDMI Splitter và HDMI Switch?

Bộ nối dài HDMI (Extender), HDMI Splitter và HDMI Switch là ba thiết bị HDMI khác nhau hoàn toàn về chức năng: Extender mở rộng khoảng cách truyền dẫn; Splitter chia tín hiệu từ 1 nguồn ra nhiều màn hình; Switch gộp nhiều nguồn vào 1 màn hình để chuyển đổi linh hoạt. Sự nhầm lẫn giữa ba thiết bị này rất phổ biến vì chúng có hình dạng vật lý khá giống nhau. Nắm rõ sự khác biệt giúp bạn chọn đúng thiết bị từ đầu, tránh mua nhầm gây lãng phí chi phí.

Bảng dưới đây so sánh nhanh chức năng, số đầu vào và số đầu ra của ba thiết bị HDMI thường bị nhầm lẫn, giúp người dùng phân biệt rõ ràng và chọn đúng theo nhu cầu thực tế:

Hướng dẫn chọn đúng thiết bị theo nhu cầu thực tế:

• Nếu bạn cần kéo dài khoảng cách từ nguồn đến màn hình duy nhất: chọn HDMI Extender.
• Nếu bạn có 1 đầu phát (máy tính, đầu Blu-ray) và muốn hiển thị đồng thời trên nhiều TV hoặc màn hình: chọn HDMI Splitter.
• Nếu bạn có nhiều thiết bị nguồn (máy tính, game console, đầu Blu-ray) và chỉ có 1 màn hình, muốn chuyển đổi dễ dàng giữa các nguồn: chọn HDMI Switch.

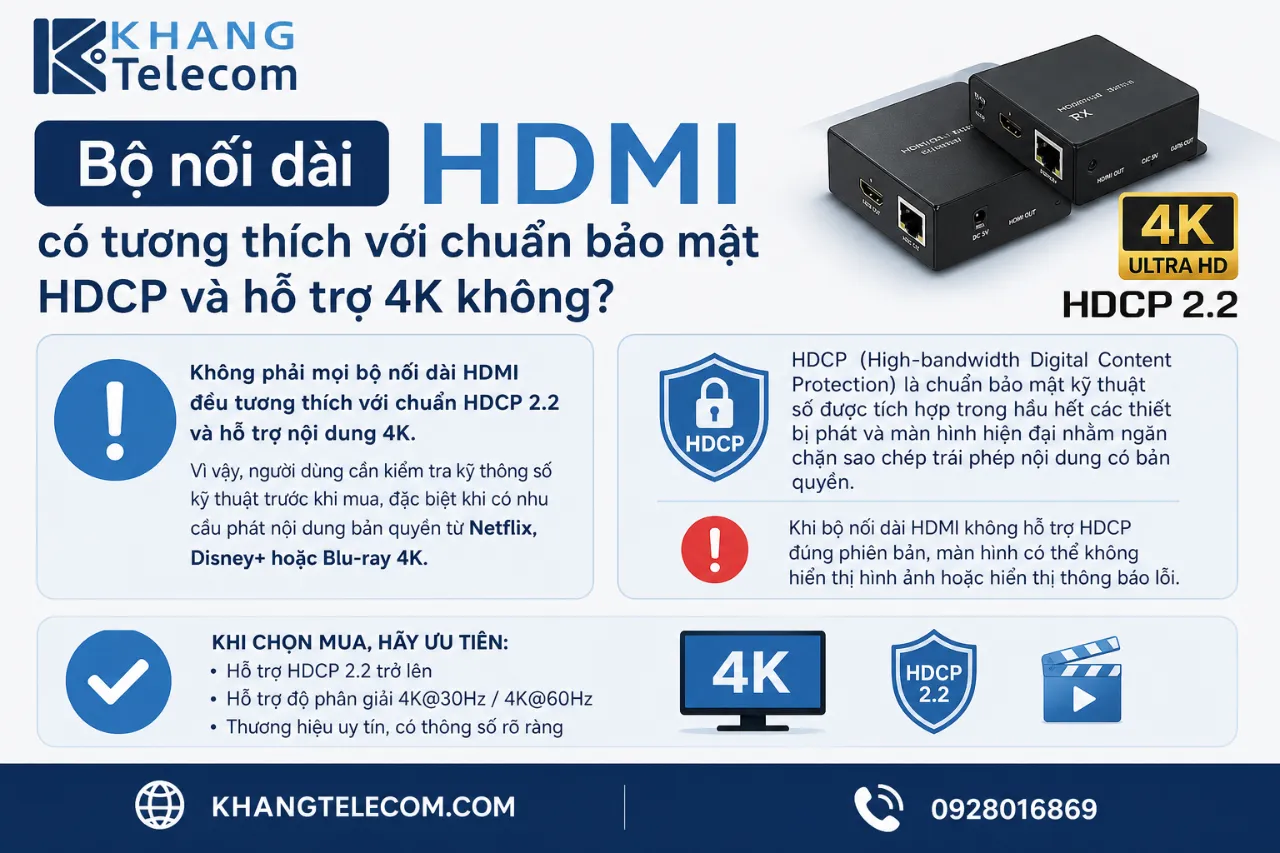

Bộ nối dài HDMI có tương thích với chuẩn bảo mật HDCP và hỗ trợ 4K không?

Không phải mọi bộ nối dài HDMI đều tương thích với chuẩn HDCP 2.2 và hỗ trợ nội dung 4K, vì vậy người dùng cần kiểm tra kỹ thông số kỹ thuật trước khi mua, đặc biệt khi có nhu cầu phát nội dung bản quyền từ Netflix, Disney+ hoặc Blu-ray 4K.

HDCP (High-bandwidth Digital Content Protection) là chuẩn bảo mật kỹ thuật số được tích hợp trong hầu hết các thiết bị phát và màn hình hiện đại nhằm ngăn chặn sao chép trái phép nội dung có bản quyền. Khi bộ nối dài HDMI không hỗ trợ HDCP đúng phiên bản, màn hình sẽ hiển thị thông báo lỗi hoặc không có tín hiệu dù tất cả kết nối vật lý đều đúng. Tiêu chí cần kiểm tra khi mua gồm: nhãn HDCP 2.2 trên thông số sản phẩm và băng thông tối thiểu 18Gbps để đảm bảo hỗ trợ đầy đủ 4K HDR. Đồng thời nên sử dụng cáp sạc, cáp kết nối đạt chuẩn HDMI tương ứng để khai thác tối đa khả năng truyền tải nội dung 4K HDR.

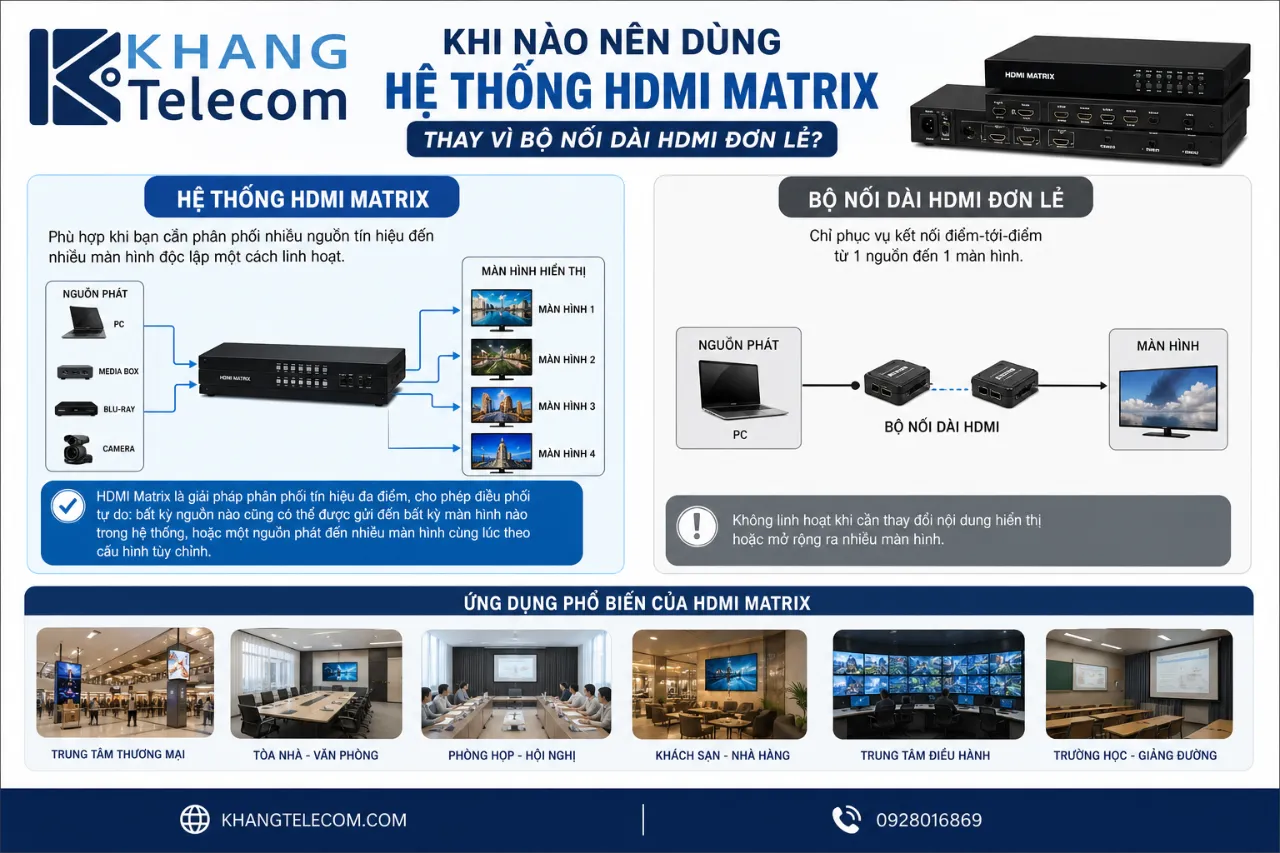

Khi nào nên dùng hệ thống HDMI Matrix thay vì bộ nối dài HDMI đơn lẻ?

Hệ thống HDMI Matrix phù hợp khi bạn cần phân phối nhiều nguồn tín hiệu đến nhiều màn hình độc lập một cách linh hoạt, trong khi bộ nối dài HDMI đơn lẻ chỉ phục vụ kết nối điểm-tới-điểm từ 1 nguồn đến 1 màn hình.

HDMI Matrix là giải pháp phân phối tín hiệu đa điểm, cho phép điều phối tự do: bất kỳ nguồn nào cũng có thể được gửi đến bất kỳ màn hình nào trong hệ thống, hoặc một nguồn phát đến nhiều màn hình cùng lúc theo cấu hình tùy chỉnh. Loại hệ thống này phù hợp với trung tâm thương mại, tòa nhà văn phòng nhiều tầng, phòng điều hành nhà máy và các công trình dự án quy mô lớn cần quản lý tín hiệu tập trung. Điểm khác biệt then chốt là: HDMI Matrix mang lại sự linh hoạt điều phối đa điểm phục vụ hệ thống phức tạp, trong khi HDMI Extender đơn giản, triển khai nhanh và chi phí thấp hơn cho các kết nối điểm-tới-điểm thông thường. Với các công trình từ kho xưởng, nhà máy đến văn phòng quy mô vừa, bộ nối dài HDMI đơn lẻ vẫn là lựa chọn tối ưu nhất về hiệu quả đầu tư.
