Card mở rộng tổng đài

Card mở rộng tổng đài là module phần cứng được cắm vào khe slot của tổng đài nội bộ (PBX), có chức năng bổ sung đường dây vào ra và máy nhánh cho hệ thống viễn thông doanh nghiệp. Thiết bị này đóng vai trò quan trọng trong việc nâng cấp năng lực xử lý cuộc gọi mà không cần thay thế toàn bộ hệ thống tổng đài. Nhờ đó, doanh nghiệp có thể linh hoạt mở rộng quy mô liên lạc theo từng giai đoạn phát triển mà vẫn kiểm soát được ngân sách đầu tư hạ tầng.

Về phân loại, card mở rộng tổng đài hiện nay được chia thành bốn nhóm chính gồm card FXO, card FXS, card E1/T1 và card BRI ISDN, phân biệt dựa trên giao thức kết nối và chiều truyền tín hiệu. Mỗi loại card phục vụ một nhu cầu kết nối khác nhau, từ đường dây analog thông thường đến chuẩn số hóa băng thông cao dành cho tổng đài quy mô lớn. Việc nắm rõ từng loại giúp người triển khai tránh nhầm lẫn khi lắp đặt và vận hành hệ thống.

Để chọn đúng card mở rộng tổng đài, doanh nghiệp cần xem xét đồng thời quy mô máy nhánh, loại đường dây đang sử dụng, khả năng tương thích với hãng tổng đài và khả năng mở rộng trong tương lai. Bài viết dưới đây Khang Telecom sẽ phân tích chi tiết từng tiêu chí lựa chọn kèm bảng so sánh nhanh giữa các loại card, giúp bạn đưa ra quyết định đầu tư chính xác và hiệu quả nhất.

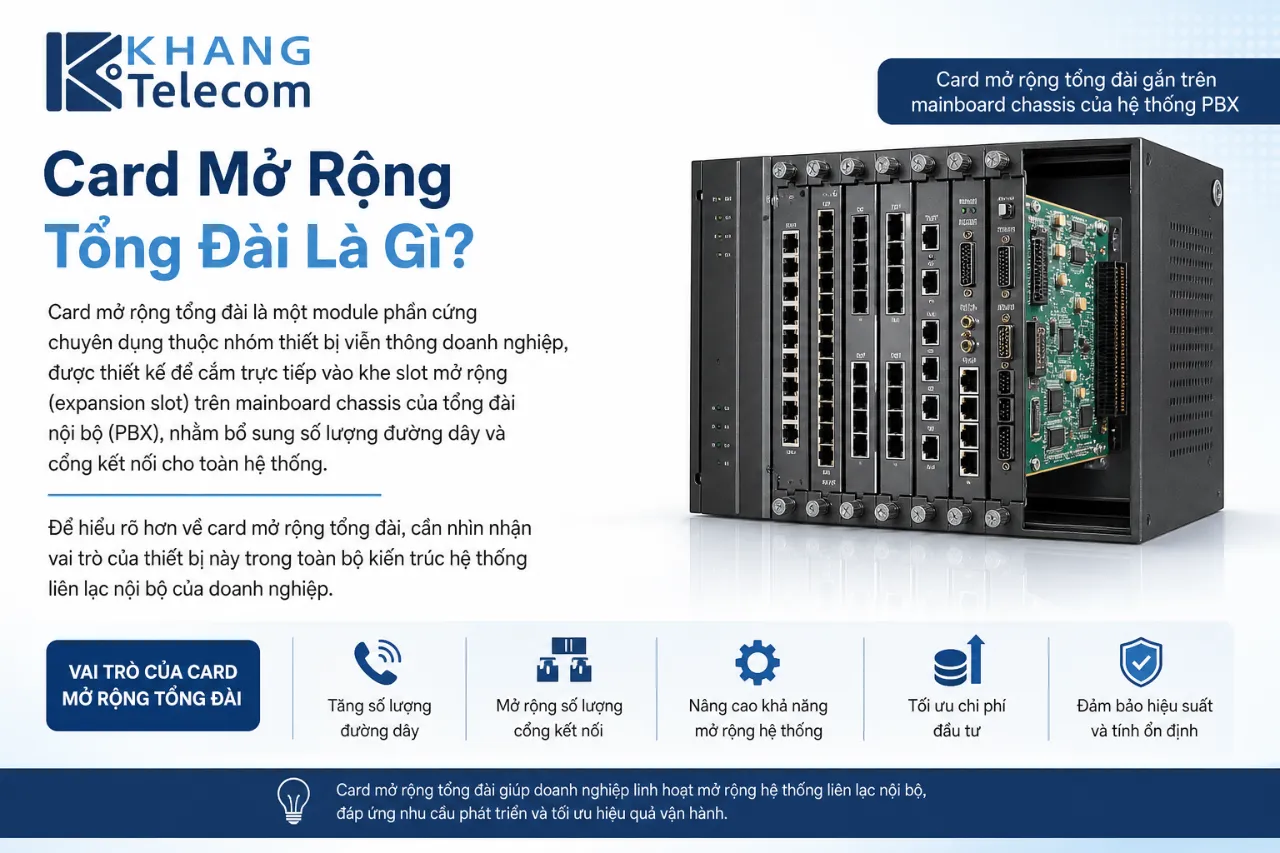

Card Mở Rộng Tổng Đài Là Gì?

Card mở rộng tổng đài là một module phần cứng chuyên dụng thuộc nhóm thiết bị viễn thông doanh nghiệp, được thiết kế để cắm trực tiếp vào khe slot mở rộng (expansion slot) trên mainboard chassis của tổng đài nội bộ (PBX), nhằm bổ sung số lượng đường dây và cổng kết nối cho toàn hệ thống.

Để hiểu rõ hơn về card mở rộng tổng đài, cần nhìn nhận vai trò của thiết bị này trong toàn bộ kiến trúc hệ thống liên lạc nội bộ của doanh nghiệp.

Về vị trí trong hệ thống, card mở rộng tổng đài không hoạt động độc lập mà phụ thuộc hoàn toàn vào tổng đài chủ (host PBX). Khi được lắp vào khe slot, card trở thành một phần cấu thành của tổng đài và được điều khiển trực tiếp bởi phần mềm nội bộ của hệ thống. Điều này có nghĩa là card mở rộng chỉ tương thích với một số dòng tổng đài nhất định từ cùng nhà sản xuất hoặc dòng sản phẩm tương thích đã được chứng nhận.

Về vai trò cốt lõi, card mở rộng tổng đài thực hiện hai nhiệm vụ chính. Thứ nhất, nó bổ sung đường trung kế (trunk lines) kết nối tổng đài với mạng điện thoại bên ngoài gồm PSTN của nhà mạng hoặc đường ISDN số. Thứ hai, nó mở rộng số lượng cổng máy nhánh nội bộ (extension ports) để kết nối thêm máy điện thoại cho nhân viên trong tòa nhà hoặc chi nhánh.

Về giao diện kết nối, các card mở rộng tổng đài hiện nay hỗ trợ nhiều chuẩn giao thức khác nhau. Cụ thể, giao diện FXO và FXS phục vụ kết nối analog thông thường, trong khi giao diện E1/T1 và BRI phục vụ kết nối kỹ thuật số ISDN. Ngoài ra, một số card thế hệ mới còn tích hợp thêm giao thức SIP để kết nối với hệ thống IP PBX hoặc SIP trunk từ nhà cung cấp dịch vụ VoIP.

Một điểm đặc biệt giúp card mở rộng tổng đài trở nên linh hoạt là khả năng lắp đặt đồng thời nhiều loại card khác nhau trên cùng một chassis. Điều này cho phép một tổng đài vừa có card FXO để kết nối đường PSTN, vừa có card FXS để cấp nguồn cho điện thoại analog, vừa có card E1 để kết nối đường số băng thông cao, tạo ra một hệ thống hybrid linh hoạt và tiết kiệm chi phí.

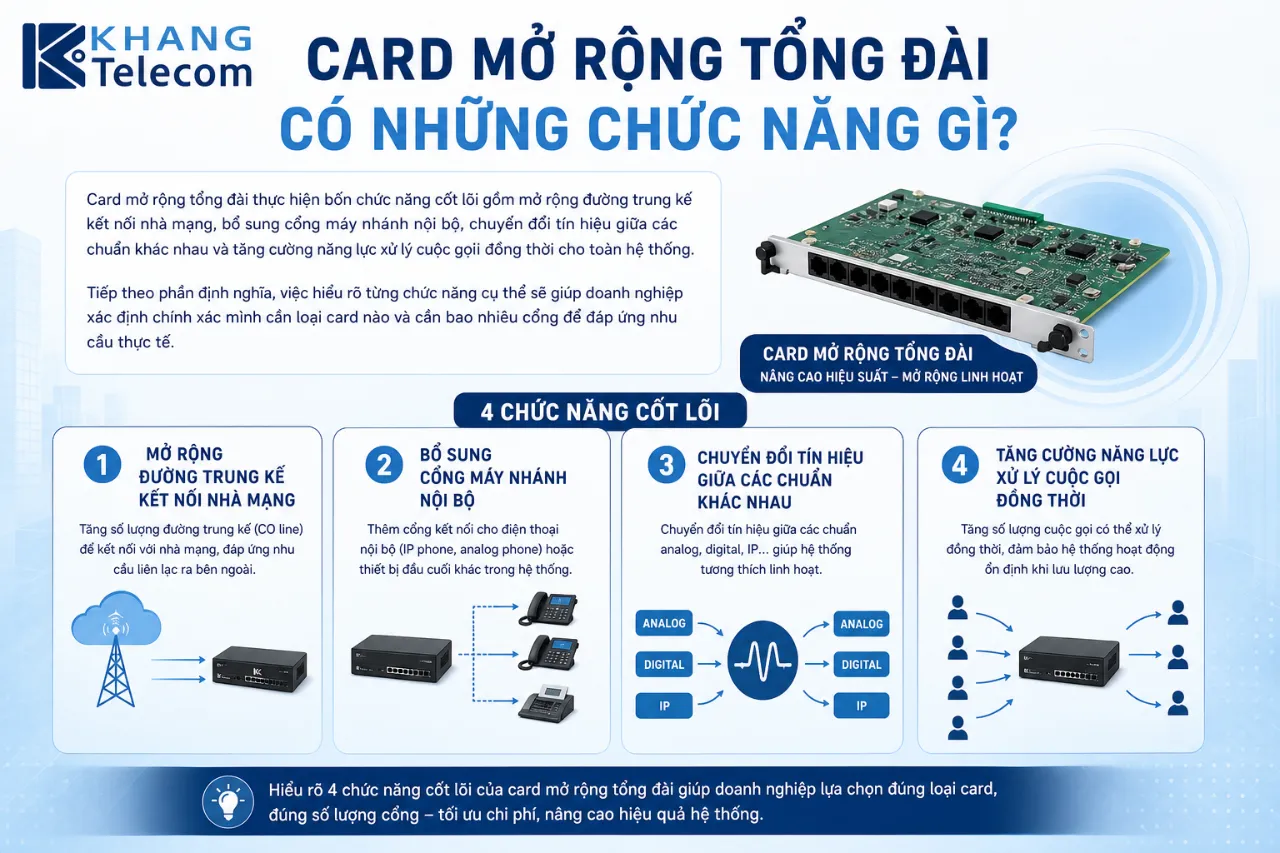

Card Mở Rộng Tổng Đài Có Những Chức Năng Gì?

Card mở rộng tổng đài thực hiện bốn chức năng cốt lõi gồm mở rộng đường trung kế kết nối nhà mạng, bổ sung cổng máy nhánh nội bộ, chuyển đổi tín hiệu giữa các chuẩn khác nhau và tăng cường năng lực xử lý cuộc gọi đồng thời cho toàn hệ thống.

Tiếp theo phần định nghĩa, việc hiểu rõ từng chức năng cụ thể sẽ giúp doanh nghiệp xác định chính xác mình cần loại card nào và cần bao nhiêu cổng để đáp ứng nhu cầu thực tế.

Chức năng 1: Mở rộng đường trung kế (Trunk Lines)

Đây là chức năng quan trọng nhất của card mở rộng. Đường trung kế là các kênh kết nối giữa tổng đài nội bộ và mạng điện thoại bên ngoài của nhà mạng. Khi doanh nghiệp phát triển và lượng cuộc gọi vào ra tăng cao, số đường trung kế ban đầu của tổng đài không còn đủ để xử lý đồng thời. Card mở rộng FXO hoặc card E1 được lắp thêm vào để bổ sung số lượng đường trung kế, từ đó tăng khả năng tiếp nhận cuộc gọi song song mà không gây tình trạng bận máy.

Chức năng 2: Mở rộng cổng máy nhánh nội bộ (Extension Ports)

Card FXS đảm nhận chức năng này bằng cách cung cấp thêm các cổng vật lý để kết nối máy điện thoại analog cho nhân viên. Mỗi cổng FXS tương đương một số máy nhánh nội bộ. Khi doanh nghiệp tuyển dụng thêm nhân sự hoặc mở rộng văn phòng, thay vì mua tổng đài điện thoại mới hoàn toàn, doanh nghiệp chỉ cần lắp thêm card FXS để có thêm số máy nhánh, tiết kiệm đáng kể chi phí đầu tư.

Chức năng 3: Chuyển đổi tín hiệu giữa các chuẩn khác nhau

Một số card mở rộng thế hệ hiện đại tích hợp khả năng chuyển đổi tín hiệu giữa các chuẩn analog, kỹ thuật số và IP. Cụ thể, card hybrid có thể nhận tín hiệu analog từ đường PSTN và chuyển đổi thành gói tin IP để truyền qua mạng nội bộ, hoặc ngược lại. Chức năng này đặc biệt có giá trị trong môi trường doanh nghiệp đang trong giai đoạn chuyển đổi từ tổng đài analog truyền thống sang IP PBX hiện đại.

Chức năng 4: Tăng cường năng lực xử lý cuộc gọi đồng thời

Ngoài việc bổ sung cổng vật lý, card mở rộng còn đóng góp vào tổng năng lực xử lý của hệ thống. Card E1 hỗ trợ tới 30 kênh thoại đồng thời trên một card duy nhất, cho phép tổng đài xử lý khối lượng cuộc gọi lớn mà không ảnh hưởng đến chất lượng âm thanh hay tốc độ kết nối. Đây là chức năng thiết yếu cho các trung tâm dịch vụ khách hàng (call center) hoặc doanh nghiệp có lưu lượng cuộc gọi cao vào giờ cao điểm.

Card Mở Rộng Tổng Đài Được Phân Loại Như Thế Nào?

Card mở rộng tổng đài được phân thành 4 loại chính gồm card FXO, card FXS, card E1/T1 và card BRI ISDN, dựa trên tiêu chí giao thức kết nối (analog hay số hóa) và chiều kết nối (hướng vào nhà mạng hay hướng ra máy nhánh nội bộ). Từ tổng quan phân loại này, mỗi loại card phục vụ một kịch bản triển khai cụ thể, vì vậy cần tìm hiểu chi tiết đặc điểm và ứng dụng của từng loại trước khi đưa ra quyết định mua sắm.

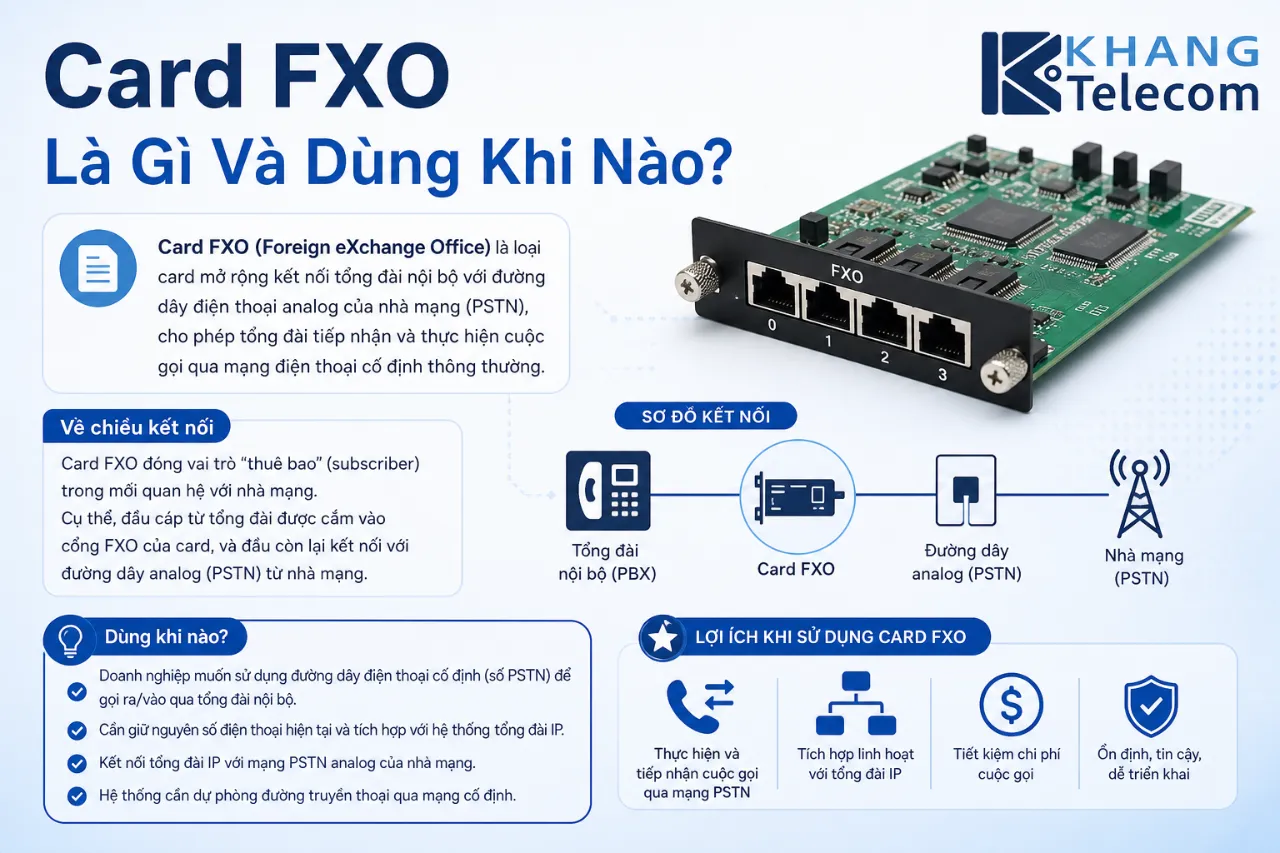

Card FXO Là Gì Và Dùng Khi Nào?

Card FXO (Foreign eXchange Office) là loại card mở rộng kết nối tổng đài nội bộ với đường dây điện thoại analog của nhà mạng (PSTN), cho phép tổng đài tiếp nhận và thực hiện cuộc gọi qua mạng điện thoại cố định thông thường.

Hiểu đúng bản chất của card FXO sẽ giúp tránh nhầm lẫn phổ biến khi lắp đặt. Dưới đây là các thông tin chi tiết cần nắm:

• Về chiều kết nối, card FXO đóng vai trò “thuê bao” (subscriber) trong mối quan hệ với nhà mạng. Cụ thể, đầu cáp từ tổng tổng đài được cắm vào cổng FXO của card, và đầu còn lại nối vào ổ cắm điện thoại wall jack của nhà mạng. Card FXO nhận tín hiệu chuông từ nhà mạng và chuyển cuộc gọi vào tổng đài xử lý.
• Về ứng dụng thực tế, card FXO phù hợp nhất với doanh nghiệp vừa và nhỏ đang sử dụng đường dây cố định thông thường (đường PSTN analog) do nhà mạng cung cấp như VNPT hay Viettel. Đây là giải pháp kết nối nhà mạng chi phí thấp nhất, không yêu cầu hạ tầng kỹ thuật số phức tạp.
• Về số cổng phổ biến, card FXO thường được sản xuất theo cấu hình 2 cổng, 4 cổng và 8 cổng trên mỗi card. Số cổng FXO tương đương số đường dây điện thoại bên ngoài mà tổng đài có thể xử lý đồng thời. Ví dụ, card FXO 4 cổng cho phép 4 cuộc gọi vào/ra cùng lúc qua đường PSTN.

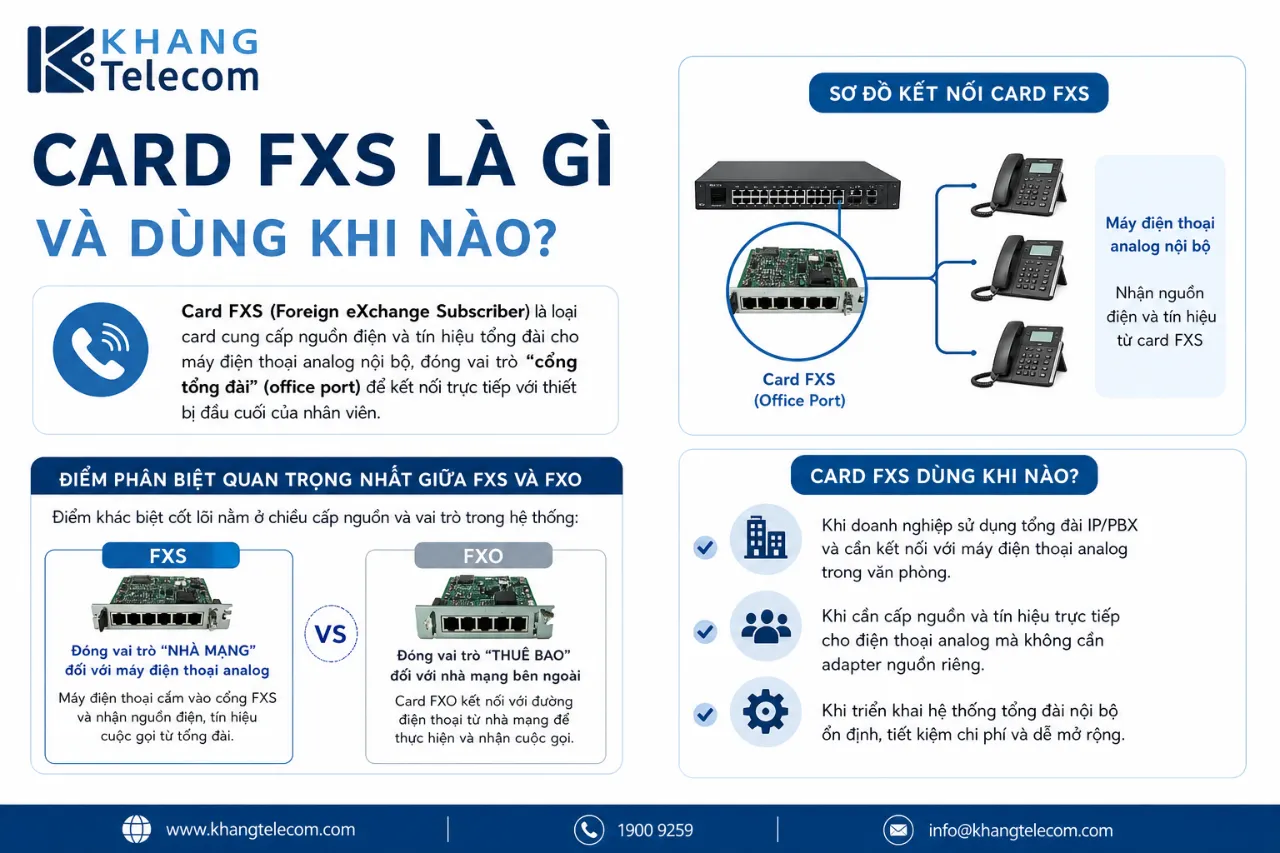

Card FXS Là Gì Và Dùng Khi Nào?

Card FXS (Foreign eXchange Subscriber) là loại card cung cấp nguồn điện và tín hiệu tổng đài cho máy điện thoại analog nội bộ, đóng vai trò “cổng tổng đài” (office port) để kết nối trực tiếp với thiết bị đầu cuối của nhân viên.

Điểm phân biệt quan trọng nhất giữa FXS và FXO nằm ở chiều cấp nguồn và vai trò trong hệ thống, cụ thể như sau:

• Về chiều kết nối, card FXS đóng vai trò “nhà mạng” đối với máy điện thoại analog. Máy điện thoại được cắm vào cổng FXS của card và nhận nguồn điện, tín hiệu chuông và đường thoại trực tiếp từ card này. Nói cách khác, FXS làm giả vai trò của đường dây điện thoại nhà mạng để “nuôi sống” máy điện thoại thông thường.
• Về ứng dụng thực tế, card FXS được dùng khi doanh nghiệp cần mở rộng số lượng máy nhánh nội bộ cho nhân viên đang sử dụng điện thoại để bàn analog thông thường (không phải điện thoại IP). Đây là lựa chọn kinh tế khi doanh nghiệp không muốn đầu tư thêm điện thoại IP nhưng vẫn cần thêm số nhánh.
• Về lưu ý khi lắp đặt, sai lầm phổ biến nhất là cắm nhầm cáp điện thoại từ nhà mạng vào cổng FXS thay vì FXO, hoặc ngược lại. Quy tắc nhớ đơn giản là: FXO kết nối ra ngoài (tới nhà mạng), FXS kết nối vào trong (tới máy điện thoại nhân viên). Việc cắm sai chiều có thể gây hỏng card do xung điện không tương thích.

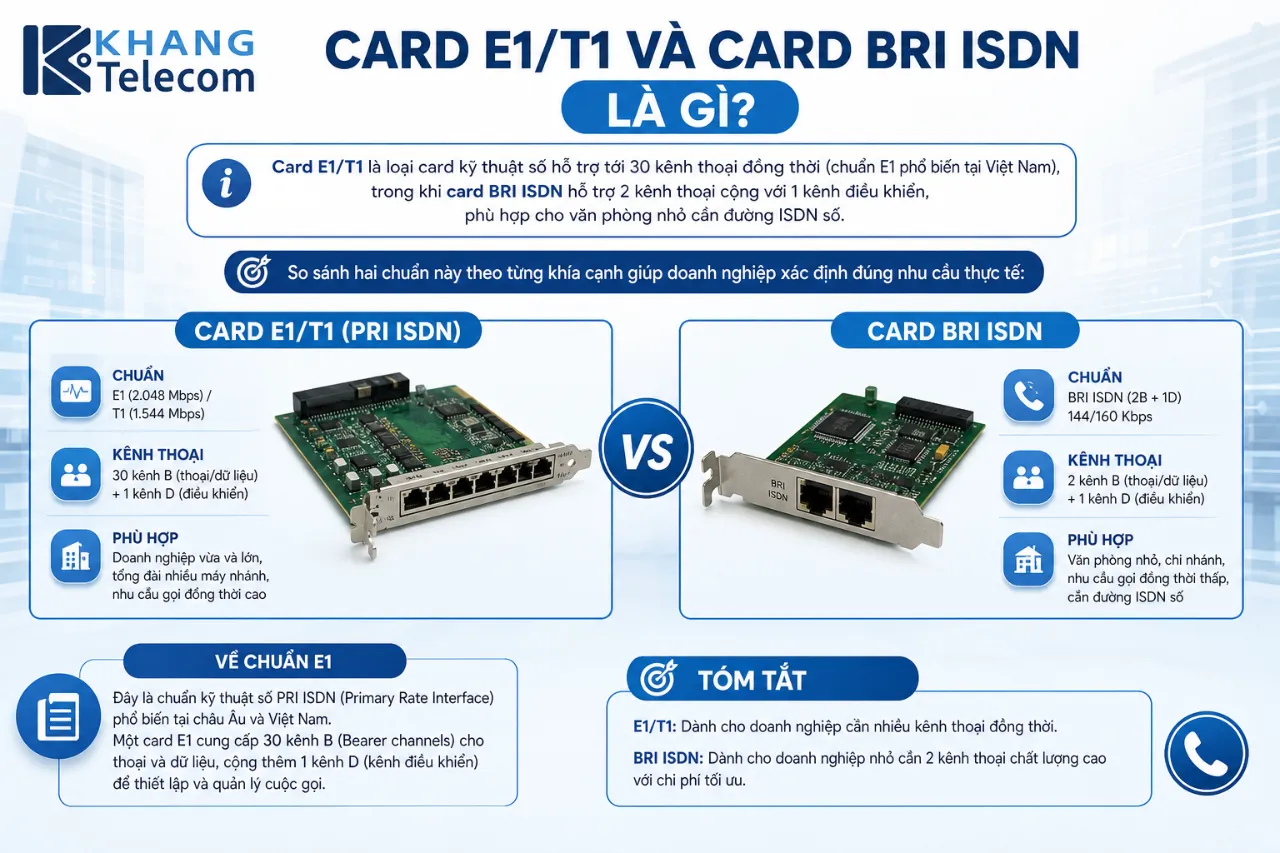

Card E1/T1 Và Card BRI ISDN Là Gì?

Card E1/T1 là loại card kỹ thuật số hỗ trợ tới 30 kênh thoại đồng thời (chuẩn E1 phổ biến tại Việt Nam), trong khi card BRI ISDN hỗ trợ 2 kênh thoại cộng với 1 kênh điều khiển, phù hợp cho văn phòng nhỏ cần đường ISDN số.

So sánh hai chuẩn này theo từng khía cạnh giúp doanh nghiệp xác định đúng nhu cầu thực tế:

• Về chuẩn E1: Đây là chuẩn kỹ thuật số PRI ISDN (Primary Rate Interface) phổ biến tại châu Âu và Việt Nam. Một card E1 cung cấp 30 kênh B (Bearer channels) cho thoại và dữ liệu, cộng thêm 1 kênh D (Data channel) cho điều khiển tín hiệu. Băng thông tổng cộng đạt 2,048 Mbps, đủ để xử lý 30 cuộc gọi đồng thời trên một card duy nhất. Card E1 phù hợp cho tổng đài quy mô vừa đến lớn với từ 50 máy nhánh trở lên.
• Về chuẩn BRI ISDN: BRI (Basic Rate Interface) là chuẩn ISDN đơn giản hơn, cung cấp 2 kênh B (mỗi kênh 64 Kbps) và 1 kênh D (16 Kbps). Tổng băng thông chỉ đạt 144 Kbps. Mỗi kênh B có thể mang một cuộc gọi thoại hoặc kết nối dữ liệu độc lập. Card BRI phù hợp cho văn phòng nhỏ cần kết nối ISDN số nhưng không đòi hỏi nhiều đường đồng thời.

Bảng so sánh nhanh E1 và BRI:

Bảng dưới đây so sánh card E1 và card BRI theo các tiêu chí kỹ thuật quan trọng, giúp doanh nghiệp lựa chọn đúng chuẩn phù hợp với quy mô hệ thống.

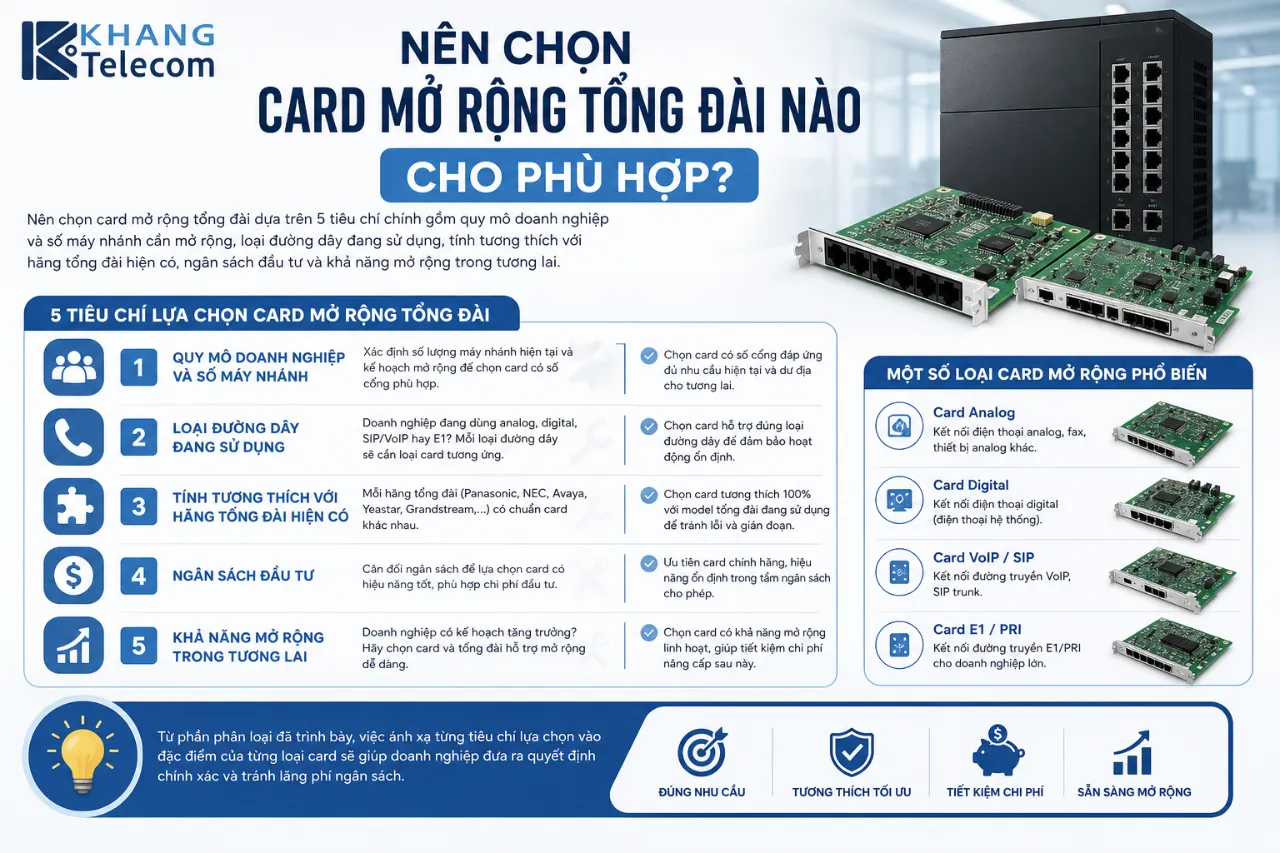

Nên Chọn Card Mở Rộng Tổng Đài Nào Cho Phù Hợp?

Nên chọn card mở rộng tổng đài dựa trên 5 tiêu chí chính gồm quy mô doanh nghiệp và số máy nhánh cần mở rộng, loại đường dây đang sử dụng, tính tương thích với hãng tổng đài hiện có, ngân sách đầu tư và khả năng mở rộng trong tương lai. Từ phần phân loại đã trình bày, việc ánh xạ từng tiêu chí lựa chọn vào đặc điểm của từng loại card sẽ giúp doanh nghiệp đưa ra quyết định chính xác và tránh lãng phí ngân sách.

Tiêu chí 1: Xác định quy mô doanh nghiệp và số máy nhánh cần mở rộng

Số lượng máy nhánh là yếu tố đầu tiên và quan trọng nhất khi chọn card. Nếu doanh nghiệp cần thêm dưới 8 máy nhánh analog, một card FXS 8 cổng là đủ. Nếu cần mở rộng từ 10 đến 30 máy nhánh, nên cân nhắc card E1 kết hợp với card FXS. Với tổng đài call center trên 50 máy nhánh, giải pháp đa card E1 hoặc kết hợp với IP PBX là lựa chọn tối ưu về chi phí vận hành lâu dài.

Tiêu chí 2: Loại đường dây đang sử dụng

Đây là tiêu chí quyết định trực tiếp loại card cần chọn. Nếu doanh nghiệp đang dùng đường dây điện thoại cố định thông thường (analog PSTN), cần chọn card FXO. Nếu đang dùng đường ISDN số từ nhà mạng, cần chọn card E1 (PRI) hoặc card BRI tùy theo dung lượng. Nếu đang dùng SIP trunk từ nhà cung cấp VoIP, cần xem xét card hybrid hoặc gateway SIP riêng biệt.

Tiêu chí 3: Tương thích với hãng và dòng tổng đài hiện có

Card mở rộng không phải sản phẩm dùng chung cho mọi tổng đài. Card của Panasonic chỉ tương thích với tổng đài Panasonic cùng dòng, card của NEC chỉ hoạt động với tổng đài NEC tương ứng. Trước khi mua, cần xác định rõ model tổng đài đang sử dụng, kiểm tra danh sách card tương thích do nhà sản xuất công bố và tham khảo ý kiến kỹ thuật viên có kinh nghiệm. Việc mua nhầm card không tương thích gây lãng phí hoàn toàn vì không thể hoàn đổi sau khi lắp thử.

Tiêu chí 4: Ngân sách và chi phí vận hành dài hạn

Chi phí card FXO và FXS analog thường thấp hơn đáng kể so với card E1 kỹ thuật số. Tuy nhiên, cần tính toán tổng chi phí sở hữu bao gồm cả phí thuê đường trung kế hàng tháng từ nhà mạng. Đường E1 có chi phí thuê cao hơn nhưng chi phí mỗi kênh thoại lại thấp hơn nhiều so với đường analog thông thường khi quy mô đủ lớn (từ 10 đường trở lên).

Tiêu chí 5: Khả năng mở rộng trong tương lai (Scalability)

Trước khi mua card, cần kiểm tra số khe slot còn trống trên chassis tổng đài. Nếu tổng đài chỉ còn 1 slot trống, chọn card đa cổng (8 cổng thay vì 4 cổng) để dự phòng cho tương lai. Nếu chassis đã đầy slot, cần nâng cấp lên tổng đài có nhiều slot hơn hoặc xem xét bổ sung bằng VoIP gateway độc lập thay vì card gắn trong.

Bảng so sánh nhanh các loại card theo tiêu chí lựa chọn:

Bảng dưới đây tổng hợp so sánh bốn loại card mở rộng tổng đài phổ biến theo các tiêu chí lựa chọn quan trọng nhất, hỗ trợ doanh nghiệp đối chiếu nhanh trước khi quyết định.

Ngoài ra, với doanh nghiệp đang cân nhắc chuyển đổi sang hệ thống IP PBX trong tương lai gần, nên ưu tiên chọn card hybrid hỗ trợ cả analog lẫn SIP, hoặc xem xét giải pháp VoIP gateway thay thế để không bị ràng buộc vào phần cứng khi nâng cấp.

Card Mở Rộng Tổng Đài Analog Và Card Tổng Đài IP Có Gì Khác Nhau?

Card mở rộng tổng đài analog là phần cứng gắn vào slot vật lý của PBX truyền thống, xử lý tín hiệu thoại qua giao thức FXO, FXS hoặc ISDN, trong khi card tổng đài IP (hoặc module SIP) làm việc với gói tin dữ liệu qua mạng IP, tích hợp giao thức SIP hoặc H.323 cho hệ thống IP PBX. Sự khác biệt này không chỉ nằm ở giao thức mà còn ở cách tích hợp, chi phí triển khai và tính linh hoạt trong môi trường doanh nghiệp hiện đại.

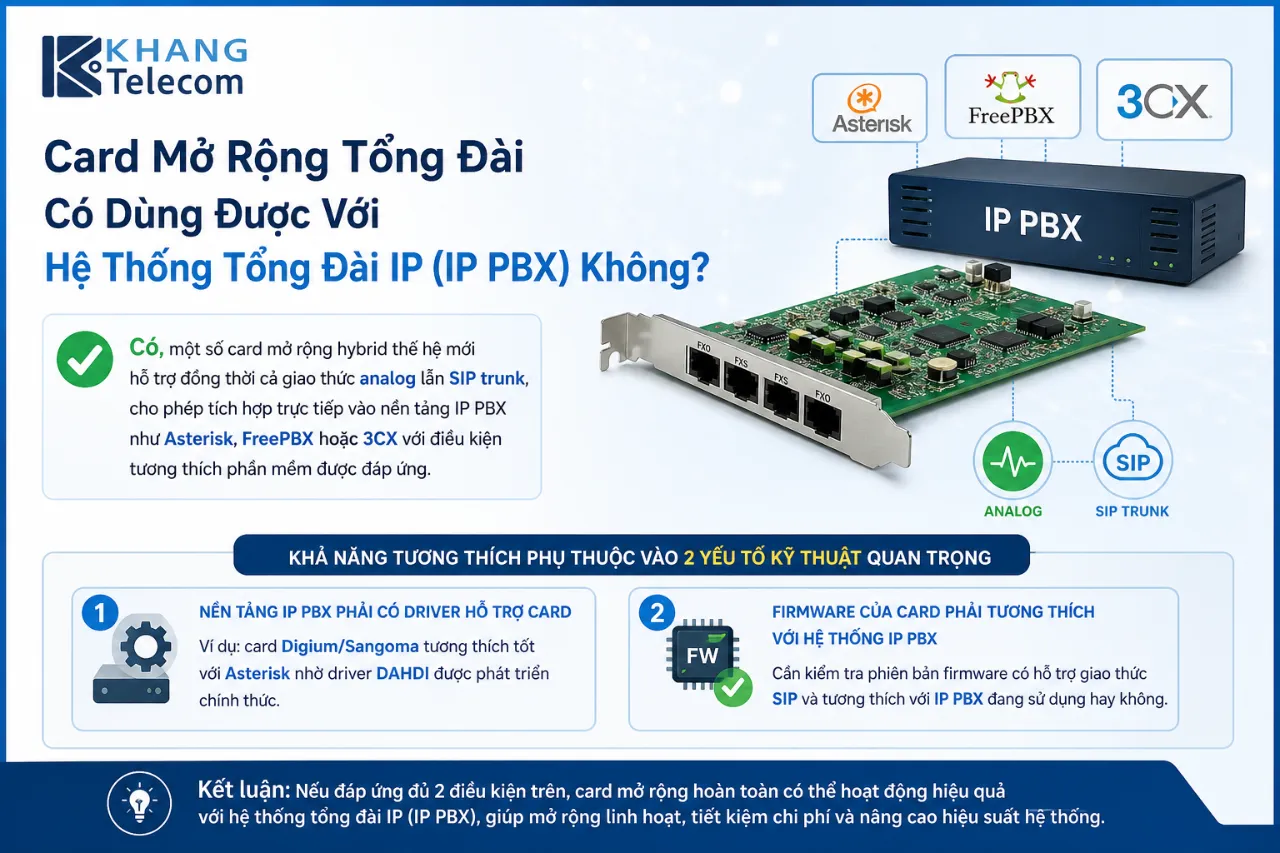

Card Mở Rộng Tổng Đài Có Dùng Được Với Hệ Thống Tổng Đài IP (IP PBX) Không?

Có, một số card mở rộng hybrid thế hệ mới hỗ trợ đồng thời cả giao thức analog lẫn SIP trunk, cho phép tích hợp trực tiếp vào nền tảng IP PBX như Asterisk, FreePBX hoặc 3CX với điều kiện tương thích phần mềm được đáp ứng.

Tuy nhiên, khả năng tương thích phụ thuộc vào hai yếu tố kỹ thuật quan trọng. Thứ nhất, nền tảng IP PBX đang dùng phải có driver hỗ trợ card đó, ví dụ card Digium/Sangoma tương thích tốt với Asterisk nhờ driver DAHDI được phát triển chính thức. Thứ hai, firmware của card phải được cập nhật đúng phiên bản khuyến nghị bởi nhà sản xuất để tránh xung đột tín hiệu. Nếu thiếu một trong hai điều kiện này, card sẽ không được hệ thống nhận diện dù lắp đúng slot vật lý.

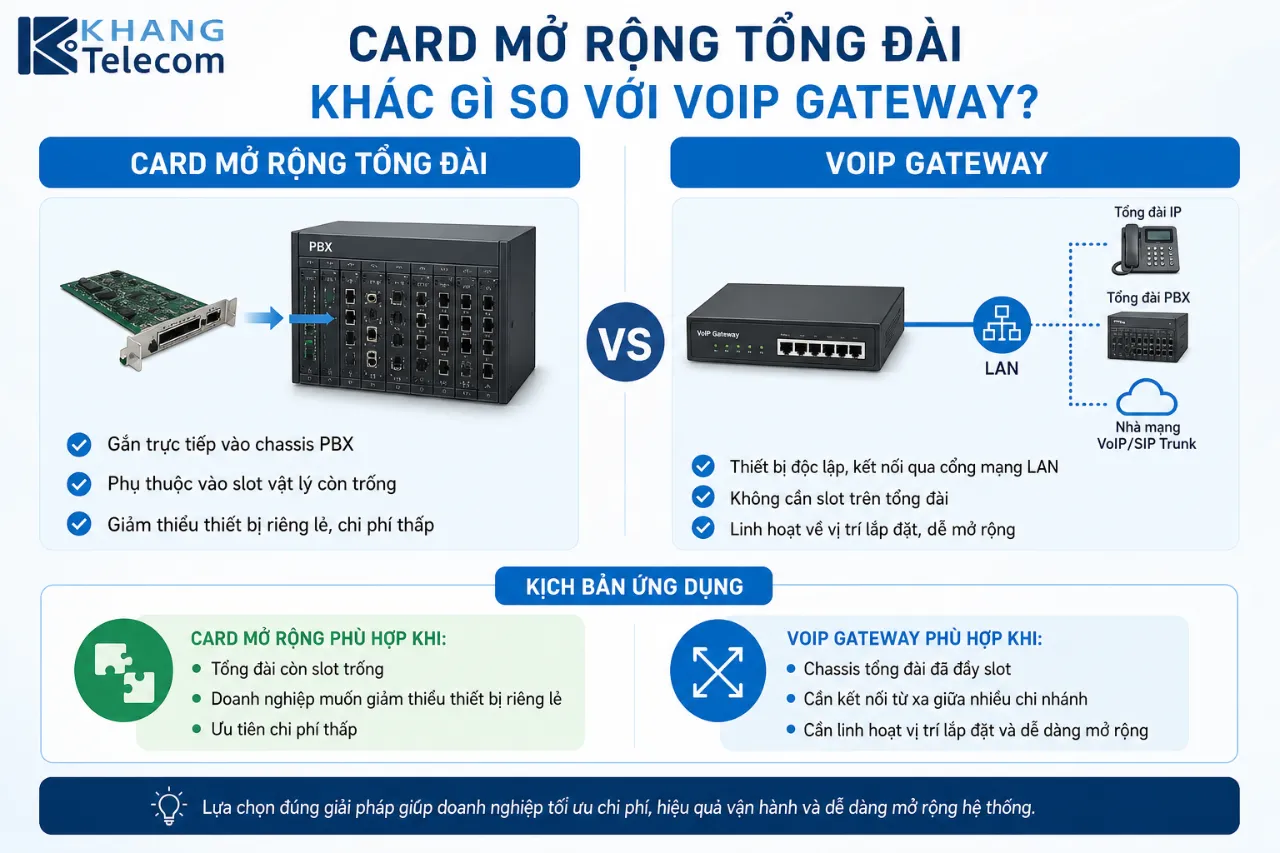

Card Mở Rộng Tổng Đài Khác Gì So Với VoIP Gateway?

Card mở rộng tổng đài gắn trực tiếp vào chassis PBX và phụ thuộc vào slot vật lý còn trống, trong khi VoIP Gateway là thiết bị độc lập kết nối qua cổng mạng LAN, không cần slot trên tổng đài và linh hoạt hơn về vị trí lắp đặt.

Sự khác biệt này dẫn đến hai kịch bản ứng dụng rõ ràng. Card mở rộng phù hợp khi tổng đài còn slot trống, doanh nghiệp muốn giảm thiểu thiết bị riêng lẻ và ưu tiên chi phí thấp. VoIP Gateway phù hợp hơn khi chassis tổng đài đã đầy slot, khi cần kết nối từ xa giữa nhiều chi nhánh qua mạng WAN, hoặc khi doanh nghiệp đang dùng IP PBX thuần phần mềm không có khe cắm card vật lý. Về chi phí, card mở rộng thường rẻ hơn gateway cùng số cổng, nhưng gateway bù lại bằng tính linh hoạt triển khai vượt trội và khả năng di chuyển hoặc tái sử dụng độc lập với tổng đài chủ.

Card mở rộng tổng đài là thành phần quan trọng giúp nâng cấp và mở rộng khả năng kết nối của hệ thống tổng đài theo nhu cầu sử dụng thực tế. Khang Telecom hiện cung cấp đa dạng các dòng card mở rộng chính hãng, đáp ứng nhiều yêu cầu triển khai cho doanh nghiệp và tổ chức.
