Thiết bị quang - Cáp quang

Thiết bị quang và cáp quang là nền tảng hạ tầng truyền dẫn hiện đại, bao gồm cáp quang đơn mode, cáp quang đa mode, cáp indoor, cáp outdoor, cáp ADSS cùng các thiết bị như OLT, ONT, ONU, Splitter, Media Converter, Switch SFP và Patch Cord quang. Đặc biệt, mỗi loại sở hữu đặc tính kỹ thuật riêng biệt về khoảng cách truyền dẫn, băng thông và môi trường lắp đặt. Nắm rõ phân loại giúp bạn lựa chọn đúng thiết bị và tiết kiệm đáng kể chi phí đầu tư hạ tầng.

Cáp quang và thiết bị quang được ứng dụng rộng rãi trong viễn thông, internet FTTx, truyền hình IPTV, mạng LAN doanh nghiệp, trung tâm dữ liệu, hệ thống camera an ninh, điều khiển công nghiệp SCADA, y tế, giao thông thông minh và tòa nhà thông minh. Không chỉ vậy, sự hiện diện của cáp quang trong hầu hết các lĩnh vực hạ tầng trọng yếu khẳng định vai trò không thể thiếu của công nghệ này trong thời đại số.

Khi lựa chọn, lắp đặt và sử dụng cáp quang, có nhiều lưu ý kỹ thuật quan trọng cần tuân thủ nghiêm ngặt, từ việc xác định đúng loại cáp phù hợp môi trường, đảm bảo bán kính uốn cong tối thiểu cho đến vệ sinh đầu connector và kiểm tra suy hao định kỳ bằng máy OTDR. Để hiểu toàn diện hơn, bài viết dưới đây của Khang Telecom sẽ trình bày chi tiết từng khía cạnh theo đúng thứ tự từ định nghĩa, phân loại, ứng dụng đến những lưu ý thực tiễn quan trọng nhất.

Thiết Bị Quang Và Cáp Quang Là Gì?

Cáp quang là loại cáp dẫn truyền tín hiệu dưới dạng ánh sáng thay cho tín hiệu điện, được cấu tạo từ sợi thủy tinh hoặc nhựa siêu mịn, có khả năng truyền dữ liệu với tốc độ cao, khoảng cách xa và chống nhiễu điện từ vượt trội so với cáp đồng. Cùng với đó, thiết bị quang là nhóm thiết bị phần cứng hỗ trợ phát, nhận, phân phối và chuyển đổi tín hiệu ánh sáng trong toàn bộ hệ thống truyền dẫn quang học. Để hiểu rõ hơn, hãy cùng tìm hiểu cấu tạo, nguyên lý hoạt động và lý do cáp quang ngày càng được ưa chuộng trong hạ tầng mạng hiện đại.

Cụ thể hơn, cấu tạo và nguyên lý vận hành của cáp quang được xây dựng dựa trên những đặc tính vật lý đặc biệt của ánh sáng.

Cấu tạo cơ bản của cáp quang gồm ba thành phần chính:

• Lõi (Core): Thành phần trung tâm làm từ thủy tinh hoặc nhựa có chiết suất cao, là nơi ánh sáng thực sự truyền dẫn. Đường kính lõi thay đổi tùy loại cáp, từ khoảng 9 micromet (đơn mode) đến 62,5 micromet (đa mode).
• Lớp phủ (Cladding): Lớp thủy tinh bao quanh lõi với chiết suất thấp hơn, tạo ra ranh giới phản xạ để giữ ánh sáng di chuyển bên trong lõi mà không bị thoát ra ngoài.
• Vỏ bảo vệ (Jacket): Lớp ngoài cùng làm từ nhựa polymer, bảo vệ sợi quang khỏi tác động cơ học, độ ẩm và môi trường xung quanh.

Nguyên lý hoạt động của cáp quang dựa trên hiện tượng phản xạ toàn phần nội tâm (Total Internal Reflection). Khi ánh sáng truyền từ lõi có chiết suất cao sang lớp phủ có chiết suất thấp với góc tới vượt qua góc tới hạn, toàn bộ chùm sáng bị phản xạ trở lại lõi mà không thoát ra ngoài. Nhờ đó, tín hiệu ánh sáng có thể di chuyển hàng chục thậm chí hàng trăm km mà hầu như không bị suy hao đáng kể.

Vì sao cáp quang được ưa chuộng hơn cáp đồng trong hạ tầng mạng hiện đại? Có nhiều lý do thuyết phục:

• Tốc độ truyền dẫn vượt trội: Cáp quang hỗ trợ băng thông từ hàng Gbps đến hàng trăm Tbps, trong khi cáp đồng Cat6A chỉ đạt tối đa 10Gbps ở khoảng cách giới hạn.
• Khoảng cách truyền dẫn xa hơn nhiều: Cáp đồng bị suy hao mạnh sau 100m, còn cáp quang đơn mode có thể truyền tín hiệu ổn định trên 80km mà không cần khuếch đại.
• Hoàn toàn miễn nhiễm điện từ: Cáp quang truyền ánh sáng, không phải điện, nên không bị ảnh hưởng bởi nhiễu từ động cơ, biến thế hay thiết bị điện công nghiệp xung quanh.
• Bảo mật cao hơn: Cáp quang khó bị nghe lén hoặc can thiệp trái phép hơn cáp đồng, giúp bảo vệ dữ liệu tốt hơn trong các hệ thống yêu cầu độ bảo mật cao.
• Trọng lượng nhẹ và đường kính nhỏ: Giúp thi công dễ dàng hơn, đặc biệt trong các công trình có không gian đi dây hạn chế.

Có Những Loại Cáp Quang Và Thiết Bị Quang Nào Phổ Biến Hiện Nay?

Cáp quang và thiết bị quang hiện nay được phân thành nhiều loại dựa trên các tiêu chí khác nhau, trong đó cáp quang chia theo mode truyền dẫn (đơn mode và đa mode), cấu trúc và môi trường lắp đặt, còn thiết bị quang chia theo chức năng bao gồm phát tín hiệu, nhận tín hiệu, phân phối và chuyển đổi. Dưới đây, Khang Telecom tổng hợp chi tiết từng nhóm để bạn dễ dàng đối chiếu và lựa chọn phù hợp với nhu cầu thực tế của hệ thống.

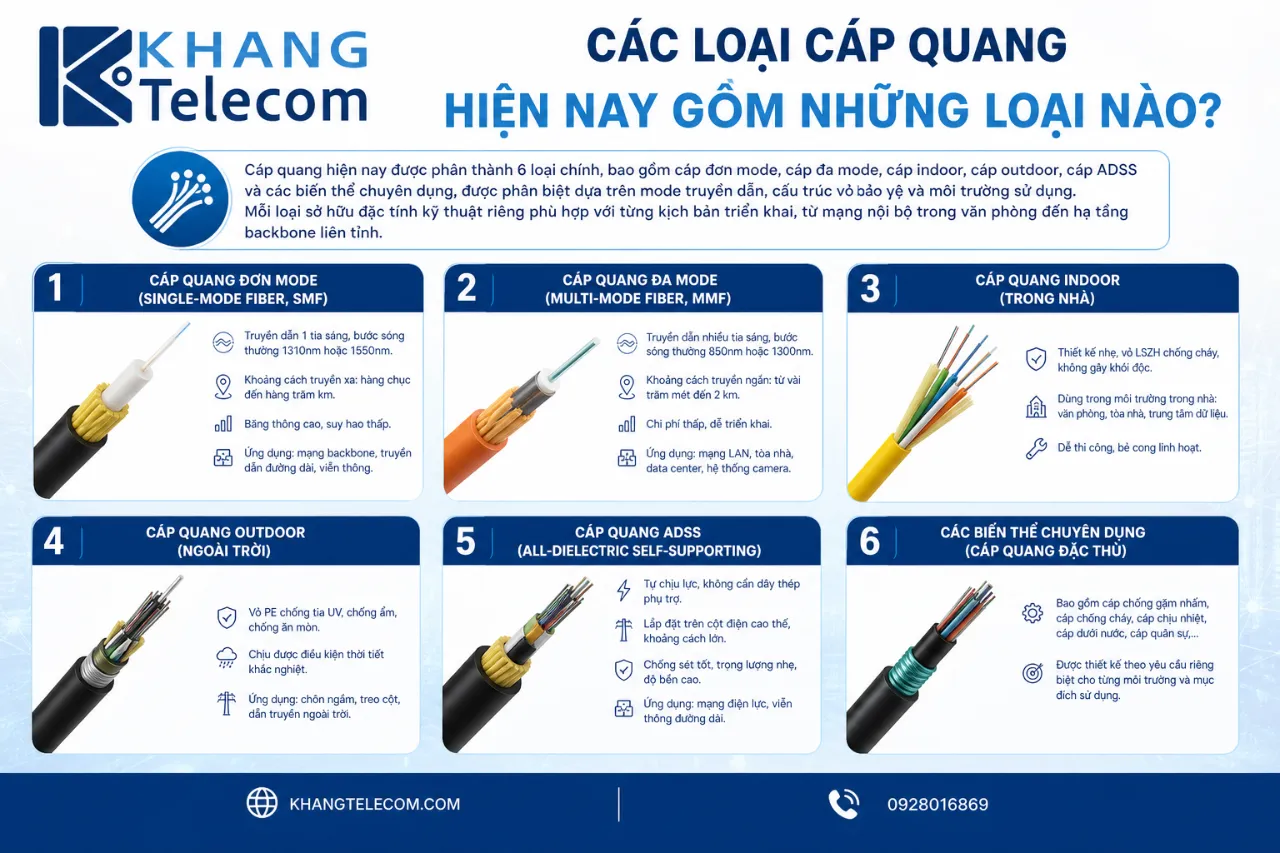

Các Loại Cáp Quang Hiện Nay Gồm Những Loại Nào?

Cáp quang hiện nay được phân thành 6 loại chính, bao gồm cáp đơn mode, cáp đa mode, cáp indoor, cáp outdoor, cáp ADSS và các biến thể chuyên dụng, được phân biệt dựa trên mode truyền dẫn, cấu trúc vỏ bảo vệ và môi trường sử dụng. Cụ thể hơn, mỗi loại sở hữu đặc tính kỹ thuật riêng phù hợp với từng kịch bản triển khai, từ mạng nội bộ trong văn phòng đến hạ tầng backbone liên tỉnh.

Dưới đây là chi tiết từng loại cáp quang phổ biến:

1. Cáp quang đơn mode (Single-mode Fiber, SMF)

Cáp quang đơn mode có đường kính lõi rất nhỏ, chỉ khoảng 9 micromet, cho phép chỉ một tia sáng (mode) truyền dẫn tại một thời điểm.

Đặc điểm nổi bật bao gồm:

• Khoảng cách truyền dẫn rất xa, thường từ 10km đến trên 80km tùy công suất phát
• Băng thông cực lớn, hỗ trợ tốc độ 10Gbps, 100Gbps và cao hơn
• Chi phí sợi quang thấp hơn đa mode nhưng thiết bị nguồn phát (laser) đắt hơn
• Màu sắc chuẩn nhận diện: vàng (theo chuẩn TIA-598)
• Ứng dụng điển hình: backbone viễn thông, mạng FTTx, kết nối liên tòa nhà, liên site

2. Cáp quang đa mode (Multimode Fiber, MMF)

Cáp quang đa mode có lõi lớn hơn, từ 50 đến 62,5 micromet, cho phép nhiều tia sáng truyền đồng thời.

Đặc điểm nổi bật bao gồm:

• Khoảng cách truyền dẫn ngắn hơn, thường dưới 550m đến 2km tùy chuẩn OM
• Phù hợp cho kết nối trong trung tâm dữ liệu, mạng LAN nội bộ tòa nhà
• Chi phí thiết bị nguồn phát (LED hoặc VCSEL) thấp hơn đơn mode
• Phân cấp theo chuẩn OM1 đến OM5, màu sắc: cam (OM1, OM2), xanh lá (OM3), tím (OM4), xanh lam nhạt (OM5)

Bảng dưới đây so sánh nhanh các chuẩn cáp đa mode theo băng thông và khoảng cách hỗ trợ tốc độ 10Gbps:

Bảng trên thể hiện sự khác biệt giữa các chuẩn cáp đa mode từ OM1 đến OM5 về đường kính lõi, khoảng cách hỗ trợ tối đa ở tốc độ 10Gbps và màu nhận diện chuẩn.

3. Cáp quang trong nhà (Indoor Fiber)

Cáp indoor được thiết kế với vỏ bọc mềm, dễ uốn, chịu được lực kéo nhẹ và phù hợp thi công trong môi trường kiểm soát. Ứng dụng phổ biến bao gồm đi ngầm trong tường, đi trên máng cáp trong trần nhà, kết nối từ hộp phân phối đến thiết bị đầu cuối trong tòa nhà và văn phòng.

4. Cáp quang ngoài trời (Outdoor / Aerial Fiber)

Cáp outdoor được trang bị lớp vỏ bảo vệ dày hơn, chịu được tia UV, biến động nhiệt độ từ âm 40 đến dương 70 độ C và độ ẩm cao. Nhiều loại còn tích hợp lõi thép gia cường hoặc vỏ PE chống thấm nước, phù hợp thi công chôn ngầm dưới đất hoặc kéo treo trên không.

5. Cáp quang ADSS (All-Dielectric Self-Supporting)

Cáp ADSS là loại cáp quang tự chịu lực hoàn toàn bằng vật liệu phi kim loại, không cần dây treo thêm khi lắp đặt trên cột điện. Ưu điểm đặc biệt là không dẫn điện, an toàn khi đi song song với đường dây điện cao thế, được sử dụng rộng rãi trong triển khai mạng viễn thông nông thôn và vùng địa hình phức tạp.

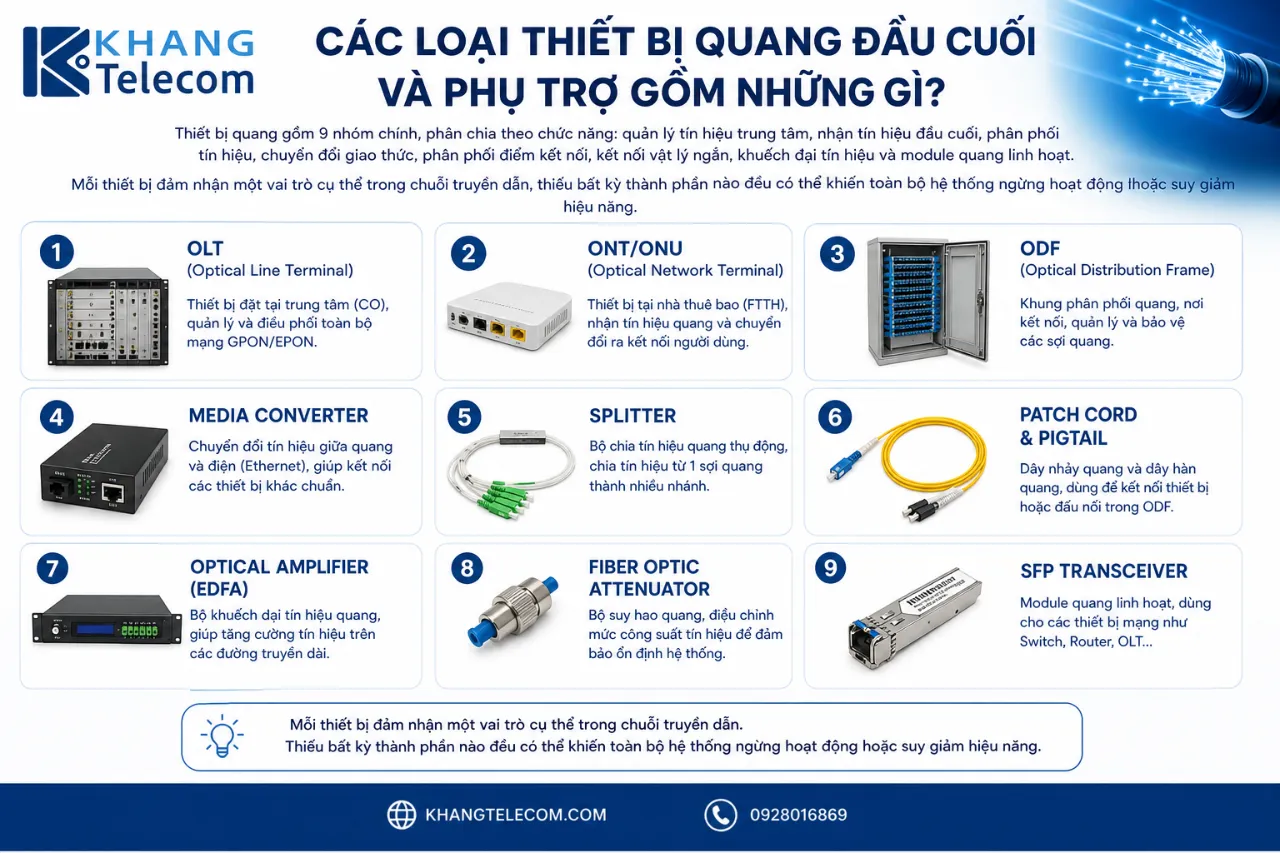

Các Loại Thiết Bị Quang Đầu Cuối Và Phụ Trợ Gồm Những Gì?

Thiết bị quang gồm 9 nhóm chính, phân chia theo chức năng: quản lý tín hiệu trung tâm, nhận tín hiệu đầu cuối, phân phối tín hiệu, chuyển đổi giao thức, phân phối điểm kết nối, kết nối vật lý ngắn, khuếch đại tín hiệu và module quang linh hoạt. Mỗi thiết bị đảm nhận một vai trò cụ thể trong chuỗi truyền dẫn, thiếu bất kỳ thành phần nào đều có thể khiến toàn bộ hệ thống ngừng hoạt động hoặc suy giảm hiệu năng. Dưới đây là mô tả chi tiết từng thiết bị quang quan trọng:

1. OLT (Optical Line Terminal)

OLT là thiết bị trung tâm đặt tại phía nhà mạng hoặc điểm tổng trong hệ thống GPON/EPON. Chức năng chính bao gồm quản lý, phân phối và điều tiết lưu lượng tín hiệu quang đến hàng chục hoặc hàng trăm thuê bao đầu cuối thông qua hệ thống Splitter và cáp quang nhánh.

2. ONT / ONU (Optical Network Terminal / Optical Network Unit)

ONT hoặc ONU là thiết bị đầu cuối đặt tại phía khách hàng, có chức năng nhận tín hiệu quang từ mạng nhà mạng và chuyển đổi thành tín hiệu Ethernet, Wi-Fi hoặc CATV để kết nối với các thiết bị trong nhà. Thực tế, ONT thường tích hợp thêm bộ phát Wi-Fi và cổng điện thoại IP, trong khi ONU thường là thiết bị đơn giản hơn chỉ chuyển đổi tín hiệu quang sang Ethernet.

3. Splitter Quang (Optical Splitter / PLC Splitter)

Splitter quang là thiết bị thụ động chia tín hiệu quang từ một đường vào thành nhiều đường ra theo tỷ lệ cố định. Các tỷ lệ chia phổ biến bao gồm 1:2, 1:4, 1:8, 1:16 và 1:32, trong đó tỷ lệ chia càng cao thì mức suy hao tín hiệu trên mỗi nhánh càng lớn và cần tính toán cân bằng với công suất nguồn phát.

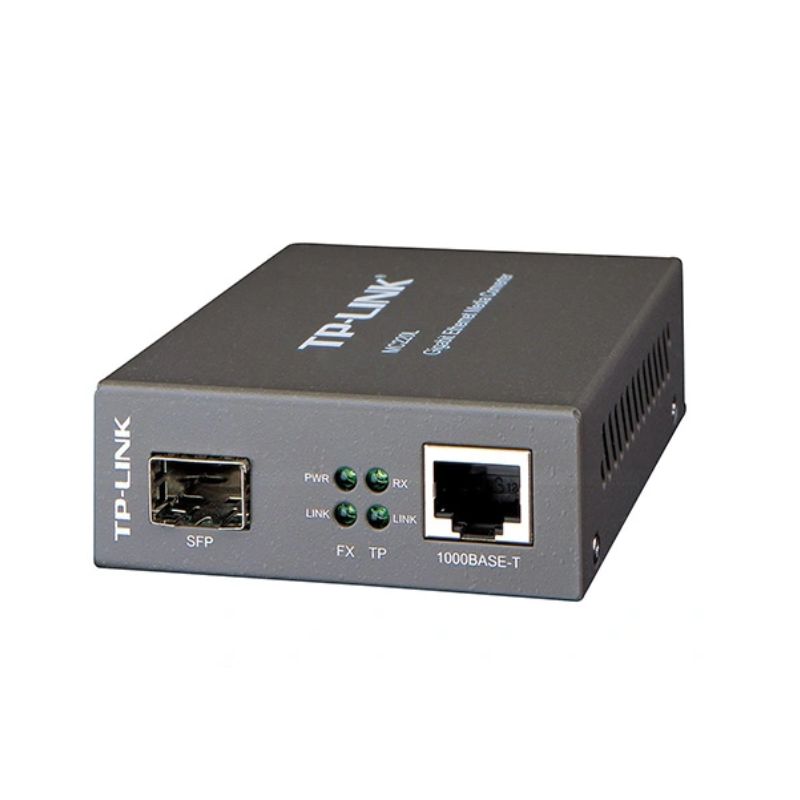

4. Media Converter Quang

Media Converter là thiết bị chuyển đổi tín hiệu giữa cáp quang và cáp đồng Ethernet (RJ45), cho phép kết nối các thiết bị không trang bị cổng quang SFP vào hệ thống mạng quang. Ứng dụng điển hình là kéo dài khoảng cách kết nối từ switch trung tâm đến camera IP hoặc máy tính ở xa vượt quá giới hạn 100m của cáp đồng.

5. Switch Quang (SFP Switch)

Switch quang là thiết bị chuyển mạch mạng tích hợp cổng SFP (Small Form-factor Pluggable) cho phép gắn trực tiếp module quang để kết nối cáp quang. Nhiều dòng switch hiện đại hỗ trợ cả cổng SFP+ (10Gbps) và QSFP (40Gbps/100Gbps) để đáp ứng nhu cầu băng thông cao trong trung tâm dữ liệu và mạng doanh nghiệp lớn.

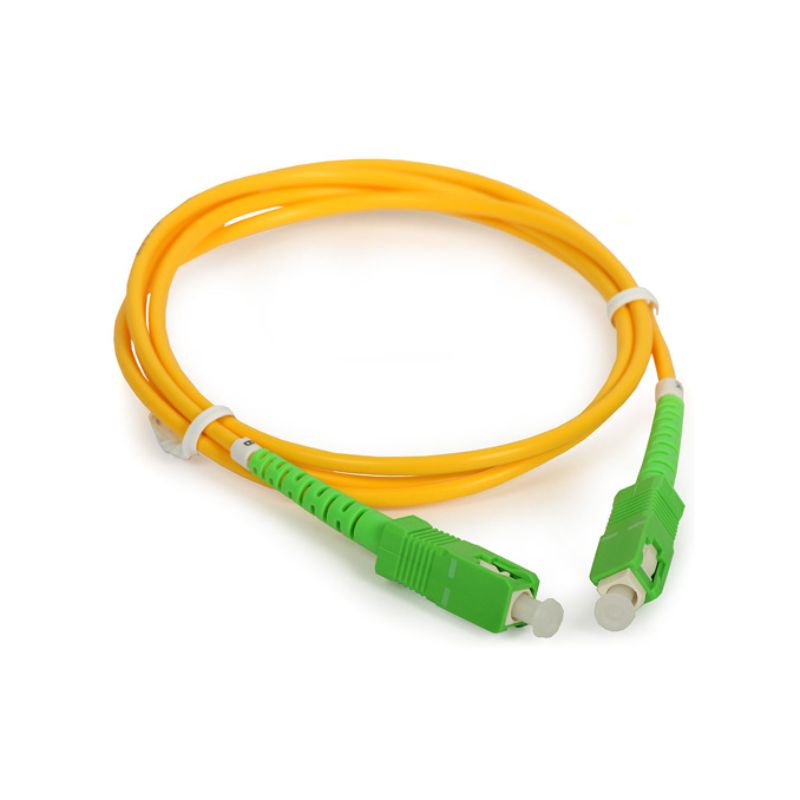

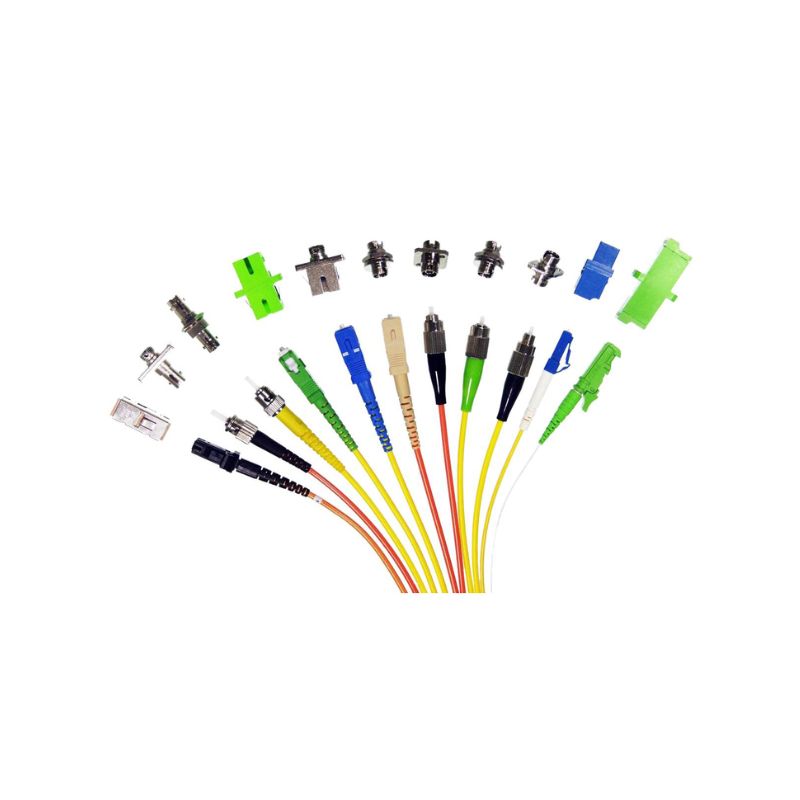

6. Patch Cord Quang (Dây Nhảy Quang)

Patch cord quang là đoạn cáp quang ngắn, thường từ 0,5m đến 5m, dùng để kết nối thiết bị quang với nhau hoặc kết nối thiết bị với patch panel trong tủ rack. Phân loại theo đầu connector bao gồm:

• LC (Lucent Connector): Đầu nhỏ gọn, phổ biến nhất trong các switch và router hiện đại
• SC (Subscriber Connector): Đầu vuông dễ cắm, phổ biến trong thiết bị của nhà mạng
• ST (Straight Tip): Đầu tròn xoắn, thường gặp trong hệ thống cũ
• FC (Ferrule Connector): Đầu vặn ren, dùng trong môi trường rung động cao như nhà máy

7. Patch Panel Quang

Patch panel quang là tấm phân phối điểm kết nối cáp quang trong tủ rack, cho phép tổ chức gọn gàng hàng chục đến hàng trăm đầu cáp, dễ dàng trace và thay đổi kết nối mà không ảnh hưởng đến cáp chạy dài.

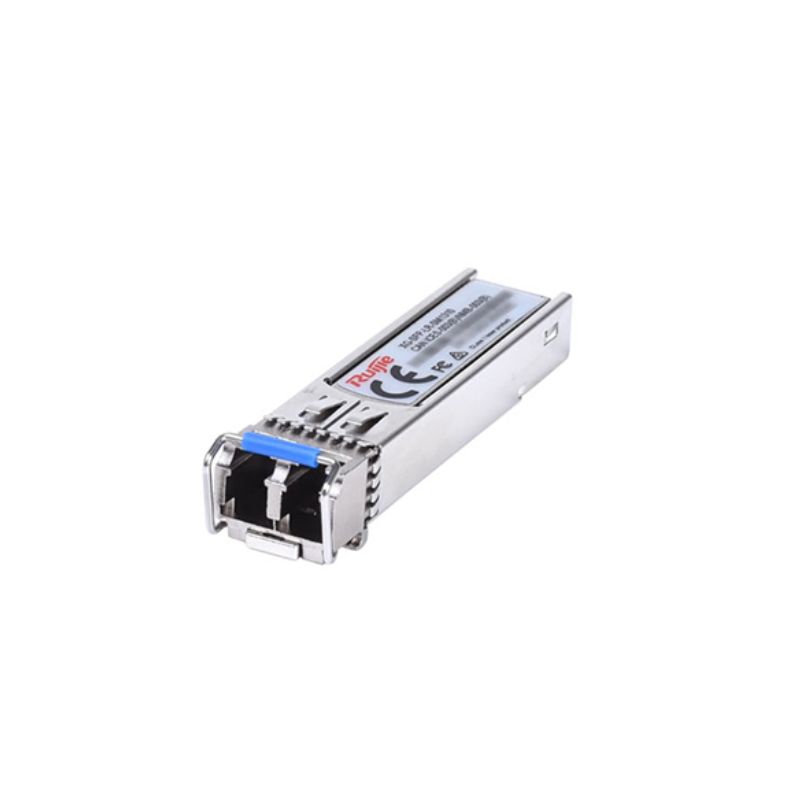

8. Module SFP / SFP+ / QSFP

Module SFP là thiết bị quang cắm rời gắn vào khe SFP của switch hoặc router. Ưu điểm là linh hoạt thay thế để thay đổi tốc độ, bước sóng hoặc loại cáp (đơn mode/đa mode) mà không cần thay toàn bộ thiết bị. Các chuẩn phổ biến gồm SFP (1Gbps), SFP+ (10Gbps), SFP28 (25Gbps), QSFP+ (40Gbps) và QSFP28 (100Gbps).

9. Bộ Khuếch Đại Quang (EDFA)

EDFA (Erbium-Doped Fiber Amplifier) là thiết bị khuếch đại tín hiệu quang trực tiếp mà không cần chuyển đổi sang tín hiệu điện, dùng trong các tuyến truyền dẫn cực dài như backbone liên tỉnh hoặc cáp quang biển, đặt cách nhau từ 80km đến 120km dọc tuyến.

Cáp Quang Và Thiết Bị Quang Được Ứng Dụng Trong Những Lĩnh Vực Nào?

Cáp quang và thiết bị quang được ứng dụng trong ít nhất 8 lĩnh vực trọng yếu, từ viễn thông, internet, truyền hình, mạng doanh nghiệp, trung tâm dữ liệu, an ninh camera, điều khiển công nghiệp đến y tế, giao thông thông minh và tòa nhà thông minh. Điều đáng chú ý là cáp quang không chỉ giới hạn trong lĩnh vực internet thông thường mà đã trở thành xương sống của hầu hết mọi hạ tầng số quan trọng. Để có cái nhìn toàn diện, hãy cùng tìm hiểu cụ thể ứng dụng trong từng lĩnh vực dưới đây.

Ứng Dụng Cáp Quang Trong Viễn Thông, Internet Và Truyền Hình

Cáp quang là nền tảng không thể thiếu trong thiết bị viễn thông, internet và truyền hình hiện đại, đảm nhận vai trò truyền dẫn từ hạ tầng backbone liên quốc gia đến kết nối internet tốc độ cao tận hộ gia đình. Cụ thể, bốn ứng dụng chính trong lĩnh vực này bao gồm:

• Mạng FTTx (Fiber to the Home / Building / Curb): Đây là mô hình triển khai internet cáp quang đến tận hộ gia đình (FTTH), tòa nhà chung cư (FTTB) hoặc điểm phân phối khu dân cư (FTTC). Tại Việt Nam, hầu hết các nhà mạng lớn như VNPT, Viettel, FPT Telecom đều triển khai hạ tầng FTTx với công nghệ GPON hoặc XGS-PON, cung cấp tốc độ từ 100Mbps đến 1Gbps cho người dùng cuối.
• Backbone mạng viễn thông: Cáp quang đơn mode được sử dụng để xây dựng hệ thống truyền dẫn liên tỉnh và liên quốc gia với băng thông cực lớn và độ trễ cực thấp. Công nghệ DWDM (Dense Wavelength Division Multiplexing) cho phép truyền đồng thời hàng chục đến hàng trăm kênh quang độc lập trên một sợi cáp, tăng dung lượng lên hàng chục lần mà không cần kéo thêm cáp mới.
• Truyền hình cáp quang (IPTV): Cáp quang đảm bảo truyền tải tín hiệu hình ảnh và âm thanh chất lượng cao 4K, 8K không bị giật lag, nhiễu hình hay suy giảm chất lượng như truyền hình cáp đồng truyền thống. Hơn nữa, IPTV qua cáp quang còn hỗ trợ tính năng tương tác thời gian thực như xem lại chương trình, đặt lịch ghi hình từ xa.
• Mạng 5G Fronthaul và Backhaul: Trong hạ tầng mạng di động thế hệ 5G, cáp quang đảm nhận vai trò kết nối giữa các đơn vị radio (RU) ngoài trời với đơn vị phân phối (DU) và đơn vị tập trung (CU) trong trung tâm xử lý. Yêu cầu kỹ thuật cực cao với độ trễ dưới 100 microgiây và băng thông hàng chục Gbps mỗi site khiến cáp quang là lựa chọn duy nhất khả thi cho fronthaul 5G.

Ứng Dụng Cáp Quang Trong Doanh Nghiệp, Công Nghiệp Và An Ninh

Cáp quang trong môi trường doanh nghiệp và công nghiệp giải quyết đồng thời ba thách thức lớn, gồm băng thông cao cho xử lý dữ liệu lớn, khoảng cách kết nối vượt quá giới hạn cáp đồng và khả năng miễn nhiễm điện từ trong môi trường nhà máy. Dưới đây là các ứng dụng tiêu biểu trong nhóm này:

• Mạng LAN doanh nghiệp và trung tâm dữ liệu: Cáp quang đa mode OM3 và OM4 được triển khai rộng rãi trong trung tâm dữ liệu để kết nối các máy chủ, storage array và thiết bị mạng lõi với tốc độ từ 10Gbps đến 400Gbps. Đặc biệt, trong các trung tâm dữ liệu hyperscale, cáp quang đa mode OM5 còn hỗ trợ công nghệ SW-CWDM giúp truyền 4 kênh bước sóng đồng thời, đẩy tổng băng thông lên đến 400Gbps trên một sợi cáp duy nhất.
• Hệ thống camera an ninh IP: Cáp quang cho phép truyền tín hiệu video từ camera IP độ phân giải 4K, 8K qua khoảng cách lên đến hàng km mà không bị suy hao chất lượng hình ảnh. Ứng dụng điển hình là các hệ thống giám sát quy mô lớn tại kho xưởng, nhà máy, bãi đỗ xe rộng hoặc khuôn viên trường đại học, nơi cáp đồng không thể đáp ứng về khoảng cách. Khang Telecom thường kết hợp Media Converter quang với camera IP để triển khai các hệ thống an ninh có khoảng cách điểm đặt camera vượt quá 100m so với trung tâm điều hành.
• Hệ thống điều khiển công nghiệp (SCADA): Trong môi trường nhà máy và khu công nghiệp, các thiết bị điện công suất lớn như động cơ biến tần, máy hàn và biến áp tạo ra nhiễu điện từ mạnh có thể làm sai lệch tín hiệu điều khiển truyền qua cáp đồng. Cáp quang hoàn toàn miễn nhiễm với loại nhiễu này, đảm bảo dữ liệu từ cảm biến, bộ điều khiển PLC và hệ thống SCADA truyền chính xác tuyệt đối ngay trong môi trường điện từ khắc nghiệt nhất.
• Hệ thống y tế: Bệnh viện hiện đại sử dụng cáp quang để truyền tải hình ảnh chẩn đoán y khoa có dung lượng rất lớn như ảnh MRI, CT Scan, X-quang số (DICOM) giữa các khoa phòng và máy chủ lưu trữ trung tâm (PACS Server). Ngoài ra, cáp quang còn kết nối hệ thống thông tin bệnh viện (HIS), hệ thống hội chẩn từ xa (Telemedicine) và thiết bị theo dõi bệnh nhân thời gian thực mà không gây nhiễu thiết bị y tế nhạy cảm như máy MRI hay máy X-quang.
• Giao thông thông minh (ITS): Cáp quang là xương sống kết nối toàn bộ hệ thống giao thông thông minh đô thị, bao gồm camera giám sát giao thông, đèn tín hiệu thông minh, bảng thông tin điện tử và trung tâm điều hành giao thông (TMC). Tốc độ phản hồi thời gian thực mà cáp quang cung cấp là yếu tố quyết định để hệ thống điều phối luồng giao thông tự động hoạt động hiệu quả trong điều kiện đô thị mật độ cao.
• Tòa nhà thông minh (Smart Building): Trong các tòa nhà thông minh, cáp quang đóng vai trò backbone tích hợp, kết nối đồng thời hệ thống quản lý tòa nhà (BMS), hệ thống kiểm soát ra vào (ACS), hệ thống hội nghị truyền hình, camera an ninh và hệ thống điều khiển chiếu sáng, điều hòa không khí trung tâm. Đặc biệt, việc sử dụng một hạ tầng cáp quang duy nhất để phục vụ tất cả các hệ thống này giúp giảm đáng kể chi phí thi công và bảo trì so với việc đi nhiều loại cáp chuyên dụng riêng biệt.

Có Những Lưu Ý Quan Trọng Nào Khi Lựa Chọn, Lắp Đặt Và Sử Dụng Cáp Quang?

Có 4 nhóm lưu ý quan trọng khi làm việc với cáp quang và thiết bị quang, bao gồm lưu ý khi lựa chọn cáp, lưu ý khi lựa chọn thiết bị đầu cuối, lưu ý trong quá trình thi công lắp đặt và lưu ý khi bảo trì kiểm tra định kỳ. Việc bỏ qua bất kỳ nhóm lưu ý nào đều có thể dẫn đến suy hao tín hiệu nghiêm trọng, hỏng hóc thiết bị hoặc thậm chí gây nguy hiểm cho người vận hành. Dưới đây, Khang Telecom trình bày chi tiết từng nhóm để bạn có thể triển khai hệ thống đúng chuẩn ngay từ đầu.

Lưu ý khi lựa chọn cáp quang

Trước khi quyết định loại cáp, bạn cần xác định rõ ba yếu tố quyết định:

• Khoảng cách truyền dẫn: Nếu khoảng cách dưới 500m trong nội bộ tòa nhà hoặc trung tâm dữ liệu, cáp đa mode OM3 hoặc OM4 là lựa chọn tiết kiệm chi phí. Nếu khoảng cách từ 1km trở lên hoặc kết nối liên site, cáp đơn mode là bắt buộc.
• Môi trường lắp đặt: Cáp indoor không chịu được tia UV và biến động nhiệt độ ngoài trời. Tuyệt đối không dùng cáp indoor để đi ngoài trời hoặc chôn ngầm dưới đất vì lớp vỏ sẽ nứt vỡ nhanh chóng. Cần chọn đúng cáp outdoor, cáp ADSS hoặc cáp armored tùy điều kiện thực địa.
• Băng thông yêu cầu hiện tại và tương lai: Nên dự phòng ít nhất một cấp băng thông so với nhu cầu hiện tại. Ví dụ, nếu hiện tại chỉ cần 10Gbps, hãy chọn OM4 thay vì OM3 để dễ dàng nâng cấp lên 25Gbps hoặc 40Gbps sau này mà không phải kéo lại cáp.

Lưu ý khi lựa chọn thiết bị quang

Ba tiêu chí kỹ thuật sau đây phải được kiểm tra kỹ trước khi mua thiết bị:

• Tương thích chuẩn đầu nối: Đảm bảo đầu connector của patch cord khớp với cổng trên thiết bị. Ví dụ, switch dùng cổng LC thì patch cord phải có đầu LC tương ứng, không thể dùng adapter LC-SC thường xuyên vì mỗi adapter làm tăng suy hao thêm từ 0,2 đến 0,5 dB.
• Bước sóng phù hợp: Module SFP đơn mode thường hoạt động ở bước sóng 1310nm hoặc 1550nm, trong khi module đa mode dùng bước sóng 850nm. Cắm module đơn mode vào cáp đa mode hoặc ngược lại sẽ dẫn đến suy hao cực lớn hoặc mất kết nối hoàn toàn.
• Tốc độ module SFP phù hợp hạ tầng: Không nên cắm module SFP+ 10Gbps vào switch chỉ hỗ trợ SFP 1Gbps vì cổng sẽ không nhận diện được module, gây lãng phí thiết bị.

Lưu ý khi thi công lắp đặt

Đây là giai đoạn dễ gây hỏng hóc vĩnh viễn nhất nếu không tuân thủ đúng quy trình:

• Không uốn cáp quang dưới bán kính cong tối thiểu: Hầu hết cáp quang yêu cầu bán kính uốn tối thiểu khi kéo là 20 lần đường kính ngoài của cáp (thường từ 30mm đến 50mm). Uốn gấp quá bán kính này sẽ làm nứt sợi thủy tinh bên trong mà không thể phát hiện bằng mắt thường, dẫn đến suy hao đột ngột sau khi lắp đặt.

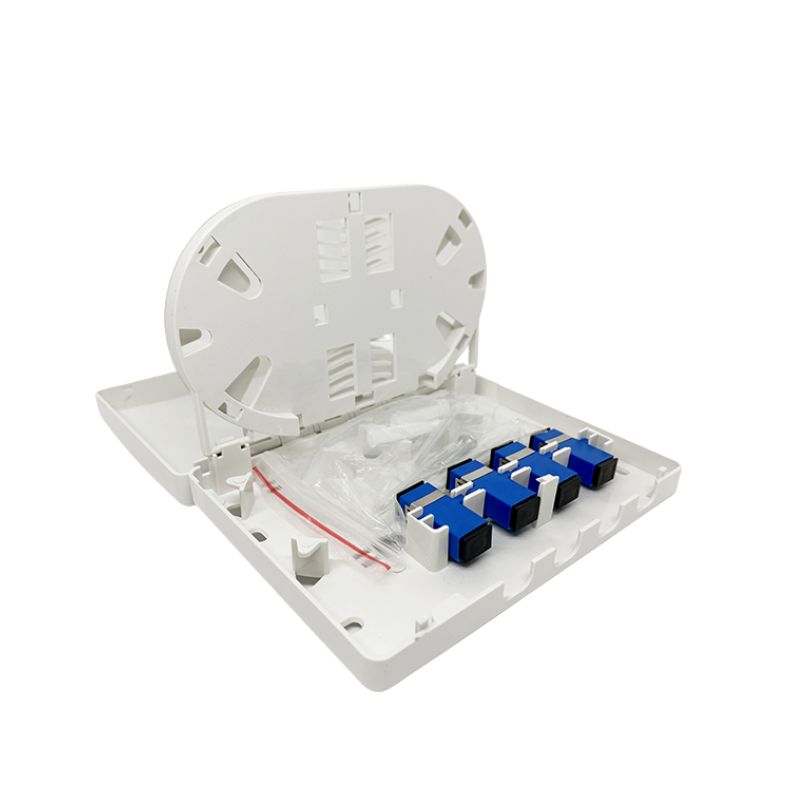

• Sử dụng hộp kết nối (Splice Box) chuyên dụng khi nối cáp ngoài trời: Mối hàn quang ngoài trời phải được bọc trong hộp splice kín nước, chống UV và chịu nhiệt, không được dùng băng keo hay hộp điện thông thường thay thế.
• Đi cáp quang tách riêng khỏi cáp điện lực: Mặc dù cáp quang không bị nhiễu điện từ, việc đi chung với cáp điện lực vẫn tiềm ẩn nguy cơ cháy nổ và gây khó khăn khi bảo trì. Khoảng cách tối thiểu giữa cáp quang và cáp điện lực theo tiêu chuẩn IEC là 50mm khi đi song song.
• Dán nhãn rõ ràng ngay sau khi thi công: Mỗi đầu cáp phải được dán nhãn ghi tên điểm A và điểm B, loại cáp, số sợi và ngày thi công. Thiếu nhãn sẽ gây khó khăn cực lớn khi cần sửa chữa hoặc mở rộng hệ thống về sau.

Lưu ý khi bảo trì và kiểm tra

Bảo trì đúng cách kéo dài tuổi thọ hệ thống và ngăn ngừa sự cố ngoài dự kiến:

• Dùng bút soi quang (Visual Fault Locator, VFL) để kiểm tra nhanh đứt gãy hoặc vị trí uốn gập quá mức trên sợi cáp. Ánh sáng đỏ rò ra tại vị trí lỗi giúp kỹ thuật viên xác định vấn đề mà không cần thiết bị đắt tiền.
• Vệ sinh đầu connector quang trước mỗi lần cắm: Bụi bẩn trên đầu ferrule là nguyên nhân hàng đầu gây suy hao tăng đột ngột. Chỉ cần một hạt bụi nhỏ cũng có thể tăng insertion loss thêm 1 đến 3 dB. Luôn dùng que lau chuyên dụng (Fiber Optic Cleaner) hoặc bộ vệ sinh bằng khí nén, không dùng vải thông thường.
• Tuyệt đối không nhìn trực tiếp vào đầu phát quang khi hệ thống đang hoạt động: Tia laser trong cáp quang, đặc biệt loại Class 1M và Class 3R dùng trong đơn mode, có thể gây tổn thương mắt vĩnh viễn dù không nhìn thấy bằng mắt thường vì hoạt động ở bước sóng hồng ngoại.
• Kiểm tra suy hao định kỳ bằng máy đo OTDR (Optical Time Domain Reflectometer): OTDR không chỉ đo mức suy hao tổng mà còn xác định chính xác vị trí (tính bằng mét) của mối hàn xấu, đầu connector bẩn hoặc đoạn cáp bị uốn gập. Khuyến nghị kiểm tra OTDR ít nhất mỗi năm một lần với các tuyến cáp quan trọng và ngay lập tức sau bất kỳ sự cố vật lý nào như đào đường, sửa chữa công trình gần tuyến cáp.

Cáp Quang Đơn Mode Và Đa Mode Khác Nhau Như Thế Nào – Loại Nào Phù Hợp Với Nhu Cầu Của Bạn?

Cáp quang đơn mode thắng về khoảng cách và băng thông dài hạn, cáp đa mode tốt về chi phí thiết bị đầu cuối và phù hợp cho kết nối ngắn, còn lựa chọn giữa hai loại phụ thuộc chủ yếu vào khoảng cách triển khai, ngân sách đầu tư và nhu cầu mở rộng tương lai. Để quyết định đúng, bạn cần so sánh song song cả hai loại theo các tiêu chí kỹ thuật và kinh tế cụ thể.

Bảng dưới đây so sánh trực tiếp cáp quang đơn mode và đa mode theo các tiêu chí quan trọng nhất:

Bảng trên thể hiện sự khác biệt toàn diện giữa cáp quang đơn mode và đa mode theo 8 tiêu chí kỹ thuật và kinh tế, giúp bạn đối chiếu nhanh trước khi quyết định.

• Nên chọn cáp đơn mode khi: khoảng cách kết nối từ 500m trở lên, yêu cầu băng thông mở rộng không giới hạn trong dài hạn, hoặc khi xây dựng hạ tầng backbone cho tòa nhà hoặc khu công nghiệp.
• Nên chọn cáp đa mode khi: khoảng cách kết nối dưới 300m đến 500m trong nội bộ tòa nhà hoặc trung tâm dữ liệu, ngân sách thiết bị nguồn phát hạn chế, hoặc khi cần tốc độ triển khai nhanh với chi phí tổng thể thấp hơn.

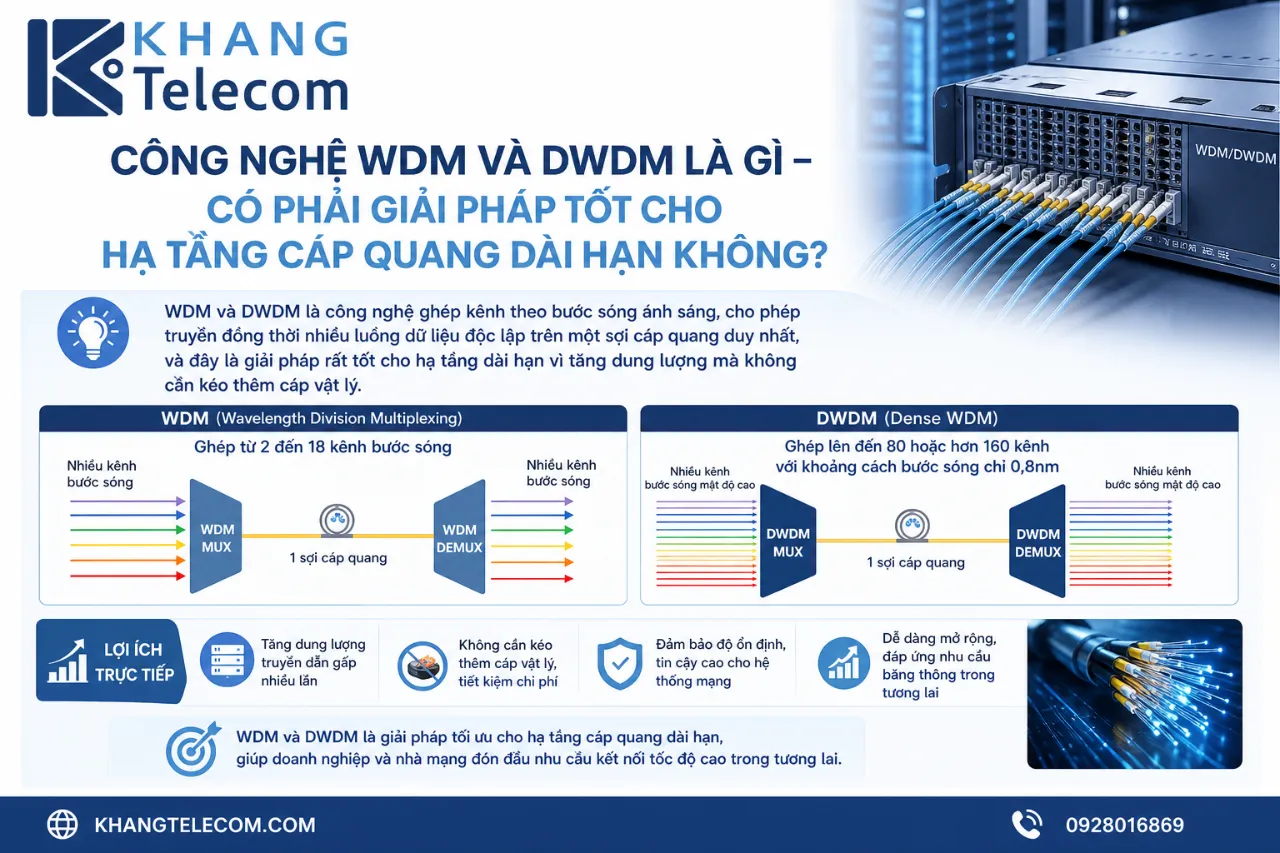

Công Nghệ WDM Và DWDM Là Gì – Có Phải Giải Pháp Tốt Cho Hạ Tầng Cáp Quang Dài Hạn Không?

WDM và DWDM là công nghệ ghép kênh theo bước sóng ánh sáng, cho phép truyền đồng thời nhiều luồng dữ liệu độc lập trên một sợi cáp quang duy nhất, và đây là giải pháp rất tốt cho hạ tầng dài hạn vì tăng dung lượng mà không cần kéo thêm cáp vật lý. WDM (Wavelength Division Multiplexing) ghép từ 2 đến 18 kênh bước sóng, trong khi DWDM (Dense WDM) nâng lên đến 80 hoặc hơn 160 kênh với khoảng cách bước sóng chỉ 0,8nm. Lợi ích trực tiếp là doanh nghiệp hoặc nhà mạng có thể tăng dung lượng truyền dẫn gấp nhiều lần chỉ bằng cách nâng cấp thiết bị đầu cuối mà không cần đầu tư lại toàn bộ hạ tầng cáp, tiết kiệm đáng kể chi phí đào đường và kéo cáp mới.

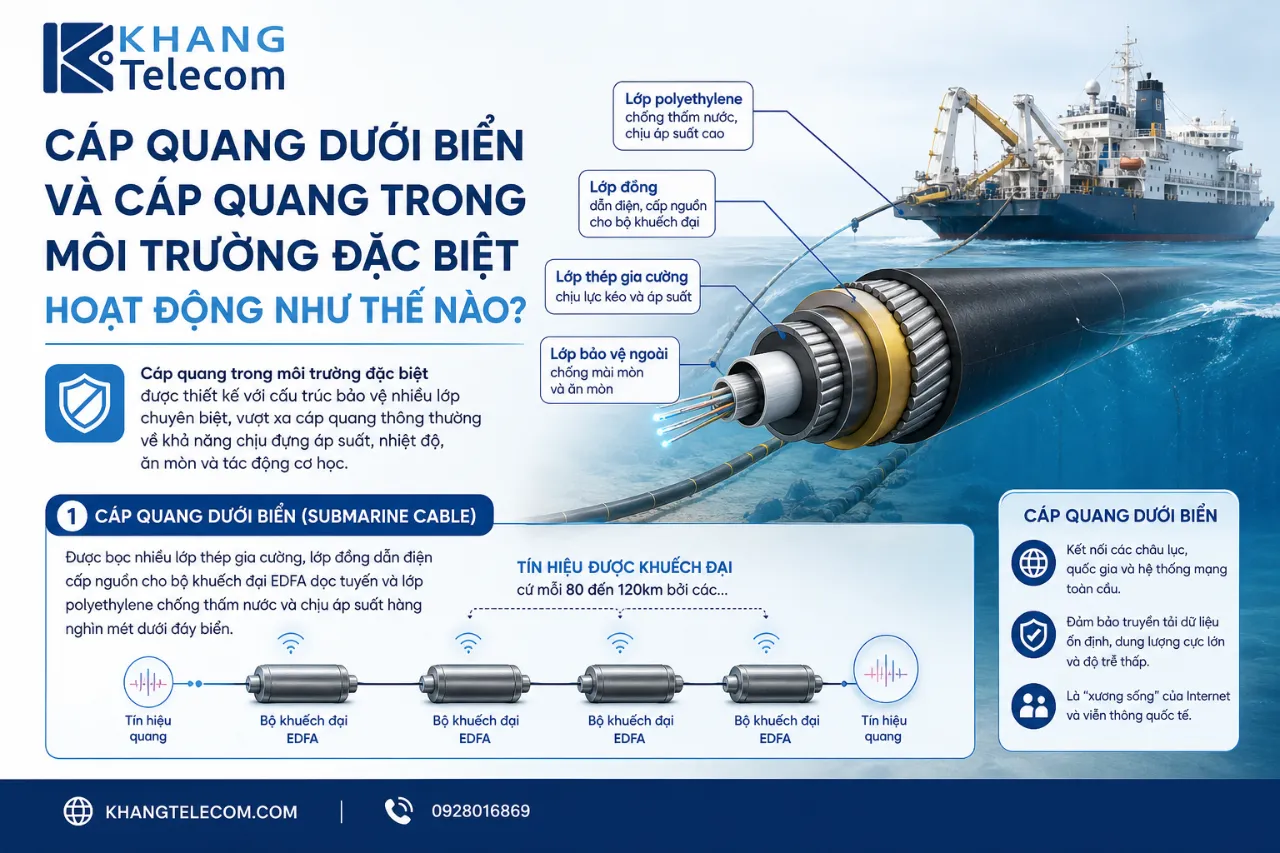

Cáp Quang Dưới Biển Và Cáp Quang Trong Môi Trường Đặc Biệt Hoạt Động Như Thế Nào?

Cáp quang trong môi trường đặc biệt được thiết kế với cấu trúc bảo vệ nhiều lớp chuyên biệt, vượt xa cáp quang thông thường về khả năng chịu đựng áp suất, nhiệt độ, ăn mòn và tác động cơ học. Ba loại chính trong nhóm này bao gồm:

• Cáp quang dưới biển (Submarine Cable): Được bọc nhiều lớp thép gia cường, lớp đồng dẫn điện cấp nguồn cho bộ khuếch đại EDFA dọc tuyến và lớp polyethylene chống thấm nước và chịu áp suất hàng nghìn mét dưới đáy biển. Tín hiệu được khuếch đại cứ mỗi 80 đến 120km bởi các repeater EDFA ngầm dưới biển.
• Cáp quang LSZH chống cháy (Low Smoke Zero Halogen): Dùng trong hầm, nhà máy hóa chất và tòa nhà yêu cầu an toàn cháy nổ cao. Khi cháy, vỏ cáp không sinh khói độc halogen, giảm thiểu nguy cơ ngộ độc cho người sơ tán.
• Cáp quang thổi khí (Blown Fiber / Microduct): Thay vì kéo cáp trực tiếp, sợi quang được thổi vào ống microduct bằng khí nén sau khi ống đã được lắp đặt sẵn. Ưu điểm lớn nhất là có thể nâng cấp hoặc thay thế sợi quang bên trong mà không cần đào đường hay phá vỡ hạ tầng ngầm hiện có, rất phù hợp cho đô thị muốn xây dựng hạ tầng mạng linh hoạt và sẵn sàng cho tương lai.

Nếu bạn đang cần tư vấn lựa chọn đúng loại cáp quang, thiết bị quang hoặc triển khai hệ thống truyền dẫn phù hợp cho dự án của mình, hãy liên hệ trực tiếp với Khang Telecom qua số điện thoại 0928016869 hoặc đến trực tiếp địa chỉ 174 Hà Huy Giáp, Phường An Phú Đông, TP.HCM trong giờ làm việc từ 9h đến 20h. Đội ngũ kỹ thuật của Khang Telecom sẵn sàng khảo sát thực tế và đề xuất giải pháp tối ưu nhất cho từng nhu cầu cụ thể.
