HDTVI

Camera HDTVI (High Definition Transport Video Interface) là công nghệ camera an ninh truyền tín hiệu video HD qua cáp đồng trục, được Hikvision phát triển và chuẩn hóa, cho phép ghi hình với độ phân giải từ 720P đến 4K mà không cần chuyển sang hạ tầng mạng IP. Đây là một trong những công nghệ giám sát phổ biến nhất hiện nay nhờ khả năng tương thích ngược với hệ thống cáp đồng trục đã có sẵn, giúp tiết kiệm chi phí lắp đặt đáng kể cho cả nhà ở lẫn doanh nghiệp.

Về công nghệ nền tảng, HDTVI thuộc nhóm Analog HD, tức là kết hợp hạ tầng analog truyền thống với chất lượng hình ảnh HD hiện đại. Không giống camera IP phụ thuộc vào mạng LAN hoặc WiFi, camera HDTVI truyền tín hiệu video trực tiếp qua cáp đồng trục (RG59/RG6) với khoảng cách lên đến 500m, chống nhiễu hiệu quả và không bị ảnh hưởng bởi tắc nghẽn băng thông mạng.

Về chất lượng hình ảnh, camera HDTVI cho hình ảnh rõ nét vượt trội so với camera analog thông thường, nhờ độ phân giải HD/Full HD/4K kết hợp với cảm biến image sensor hiện đại. Bài viết dưới đây Khang Telecom sẽ phân tích toàn diện từ định nghĩa, nguyên lý hoạt động, công nghệ Analog HD, cho đến so sánh hình ảnh và ứng dụng thực tế của camera HDTVI.

Camera HDTVI Là Gì?

Camera HDTVI là thiết bị camera an ninh sử dụng công nghệ High Definition Transport Video Interface, truyền tín hiệu video HD qua cáp đồng trục, do Hikvision phát triển từ năm 2014, cho phép đạt chất lượng hình ảnh HD mà không cần hạ tầng mạng IP.

Để hiểu rõ hơn về bản chất công nghệ này, phần dưới đây sẽ phân tích chi tiết cấu tạo phần cứng và nguyên lý hoạt động của hệ thống camera HDTVI.

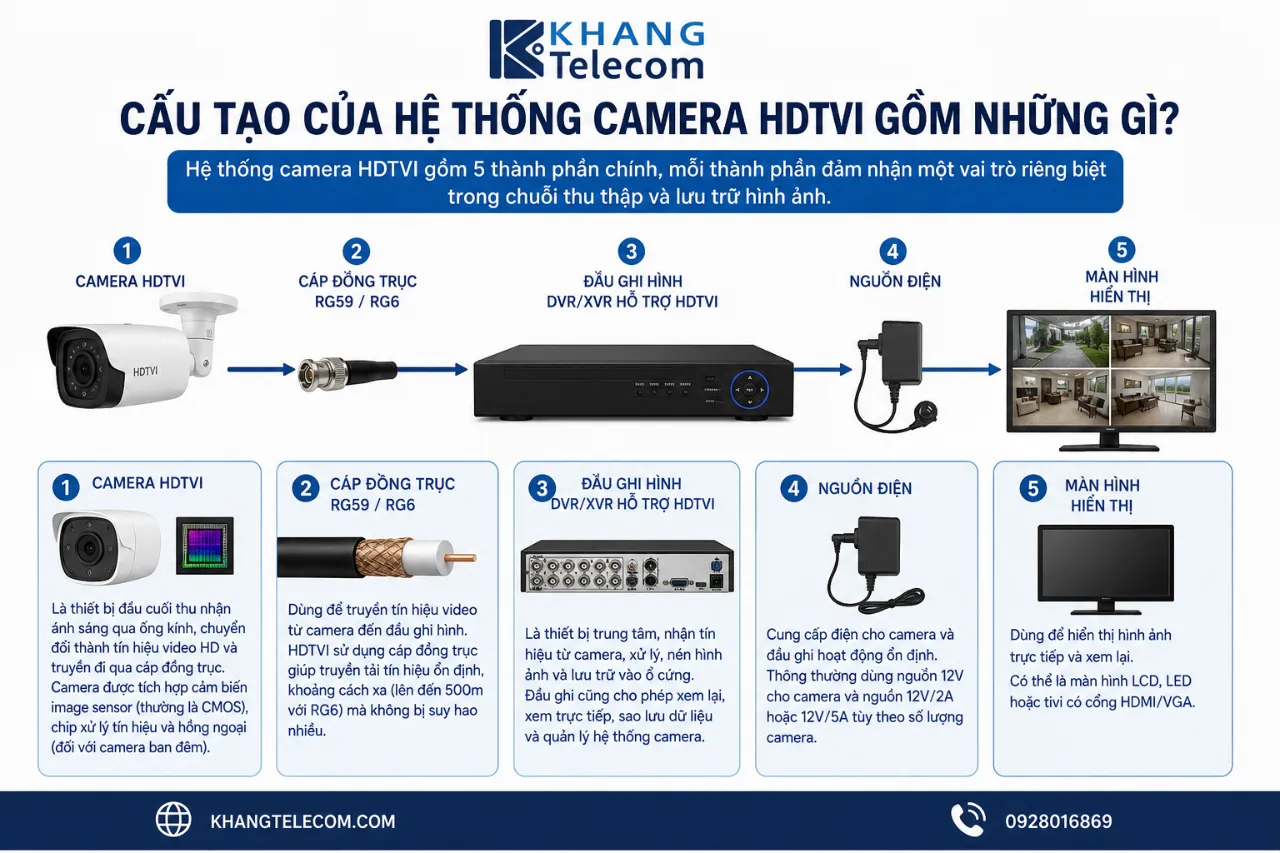

Cấu Tạo Của Hệ Thống Camera HDTVI Gồm Những Gì?

Hệ thống camera HDTVI gồm 5 thành phần chính: camera HDTVI, đầu ghi hình DVR/XVR hỗ trợ HDTVI, cáp đồng trục RG59 hoặc RG6, nguồn điện và màn hình hiển thị, mỗi thành phần đảm nhận một vai trò riêng biệt trong chuỗi thu thập và lưu trữ hình ảnh.

Cụ thể, mỗi thành phần trong hệ thống camera HDTVI có chức năng như sau:

• Camera HDTVI là thiết bị đầu cuối thu nhận ánh sáng qua ống kính, chuyển đổi thành tín hiệu video HD và truyền đi qua cáp đồng trục. Camera được tích hợp cảm biến image sensor (thường là CMOS) và chip xử lý tín hiệu ISP để tạo ra hình ảnh chất lượng cao.
• Đầu ghi hình DVR/XVR hỗ trợ HDTVI là bộ não của hệ thống, nhận tín hiệu từ tất cả camera, giải mã, nén và lưu trữ video vào ổ cứng. Đầu ghi XVR hiện đại còn hỗ trợ đồng thời nhiều chuẩn camera khác nhau như AHD, HDCVI và camera IP.
• Cáp đồng trục RG59/RG6 là môi trường truyền dẫn tín hiệu video từ camera về đầu ghi. RG59 phù hợp cho khoảng cách ngắn đến 300m, trong khi RG6 với lõi dày hơn có thể truyền tín hiệu ổn định đến 500m.
• Nguồn điện cung cấp năng lượng cho camera hoạt động, thường sử dụng adapter 12VDC hoặc hệ thống phân phối nguồn tập trung. Một số hệ thống dùng cáp đồng trục để truyền cả tín hiệu video lẫn nguồn điện (Video Balun + nguồn qua cáp xoắn đôi).
• Màn hình hiển thị kết nối trực tiếp với đầu ghi qua cổng HDMI hoặc VGA, cho phép người dùng xem hình ảnh trực tiếp từ tất cả camera theo thời gian thực và truy xuất video đã lưu.

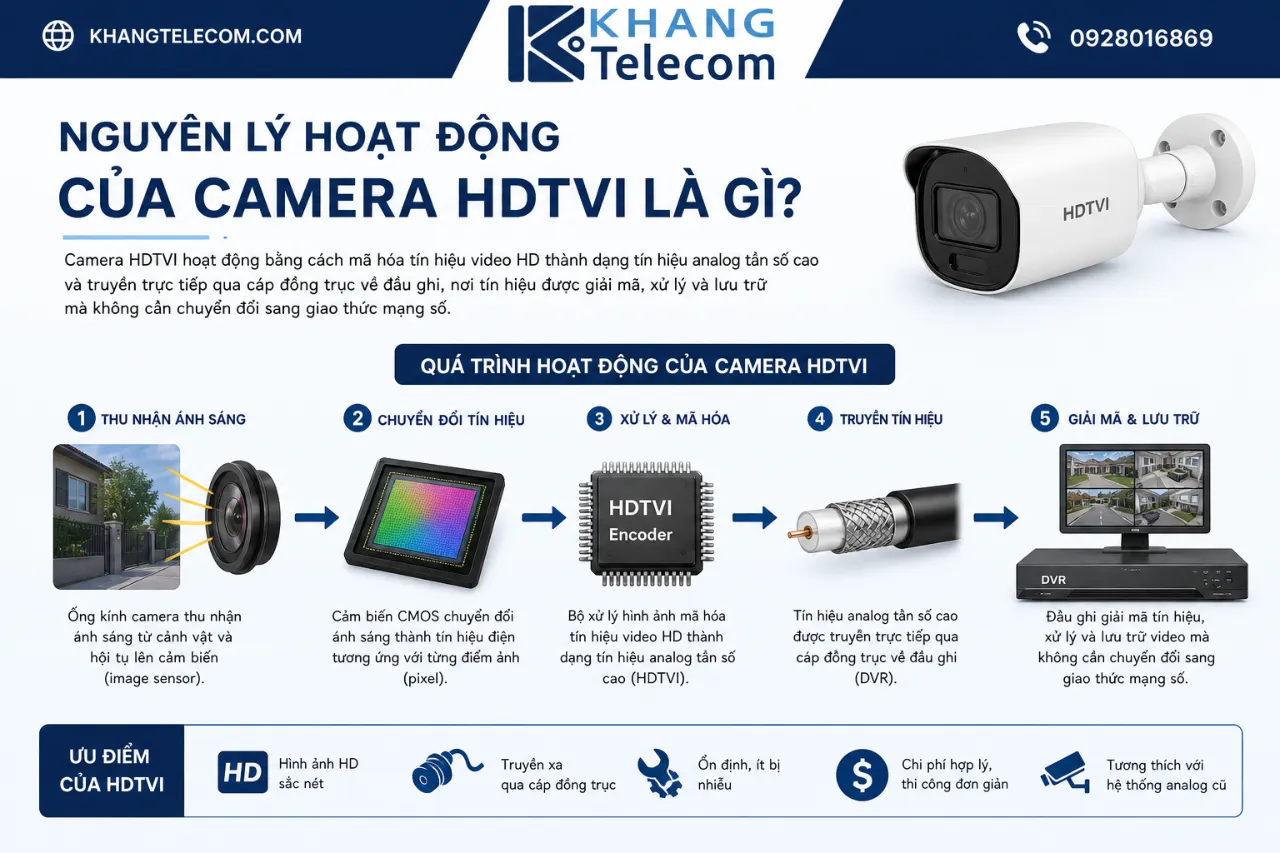

Nguyên Lý Hoạt Động Của Camera HDTVI Là Gì?

Camera HDTVI hoạt động bằng cách mã hóa tín hiệu video HD thành dạng tín hiệu analog tần số cao và truyền trực tiếp qua cáp đồng trục về đầu ghi, nơi tín hiệu được giải mã, xử lý và lưu trữ mà không cần chuyển đổi sang giao thức mạng số.

Quá trình hoạt động của camera HDTVI diễn ra theo trình tự sau:

• Đầu tiên, ống kính camera thu nhận ánh sáng từ cảnh vật và hội tụ lên cảm biến image sensor. Cảm biến CMOS chuyển đổi ánh sáng thành tín hiệu điện tương ứng với từng điểm ảnh (pixel).
• Tiếp theo, chip xử lý tín hiệu ISP (Image Signal Processor) xử lý dữ liệu thô từ cảm biến, thực hiện các tác vụ như cân bằng trắng, giảm nhiễu, tăng cường độ tương phản và mã hóa tín hiệu theo chuẩn HDTVI.
• Sau đó, tín hiệu video HD đã mã hóa được truyền qua cáp đồng trục dưới dạng tín hiệu analog tần số cao. Đây là điểm khác biệt cốt lõi của HDTVI so với camera IP: tín hiệu không được đóng gói thành gói tin mạng (packet) mà truyền liên tục dưới dạng sóng analog, giúp loại bỏ độ trễ (latency) và không bị ảnh hưởng bởi tắc nghẽn mạng.
• Cuối cùng, đầu ghi DVR/XVR nhận tín hiệu từ cáp đồng trục, giải mã về dạng video kỹ thuật số, nén theo chuẩn H.264 hoặc H.265 và lưu vào ổ cứng. Đồng thời, đầu ghi xuất tín hiệu ra màn hình để người dùng theo dõi trực tiếp.

Điểm đặc biệt trong nguyên lý HDTVI là tín hiệu analog được “nâng cấp” về mặt tần số để mang thông tin HD, trong khi vẫn giữ nguyên bản chất analog. Điều này cho phép sử dụng lại toàn bộ hạ tầng cáp đồng trục của hệ thống camera analog cũ mà không cần thay dây, chỉ cần thay thân camera và đầu ghi.

Công Nghệ Analog HD Trong Camera HDTVI Là Gì?

Analog HD là công nghệ kết hợp nền tảng truyền dẫn analog truyền thống với chất lượng hình ảnh HD hiện đại, bao gồm 4 chuẩn chính là HDTVI, AHD, HDCVI và HD-SDI, trong đó HDTVI do Hikvision phát triển là chuẩn phổ biến nhất tại thị trường Việt Nam và Đông Nam Á.

Để hiểu rõ vị trí của HDTVI trong hệ sinh thái Analog HD cũng như cách công nghệ này truyền tín hiệu qua cáp đồng trục, phần tiếp theo sẽ phân tích chi tiết từng khía cạnh.

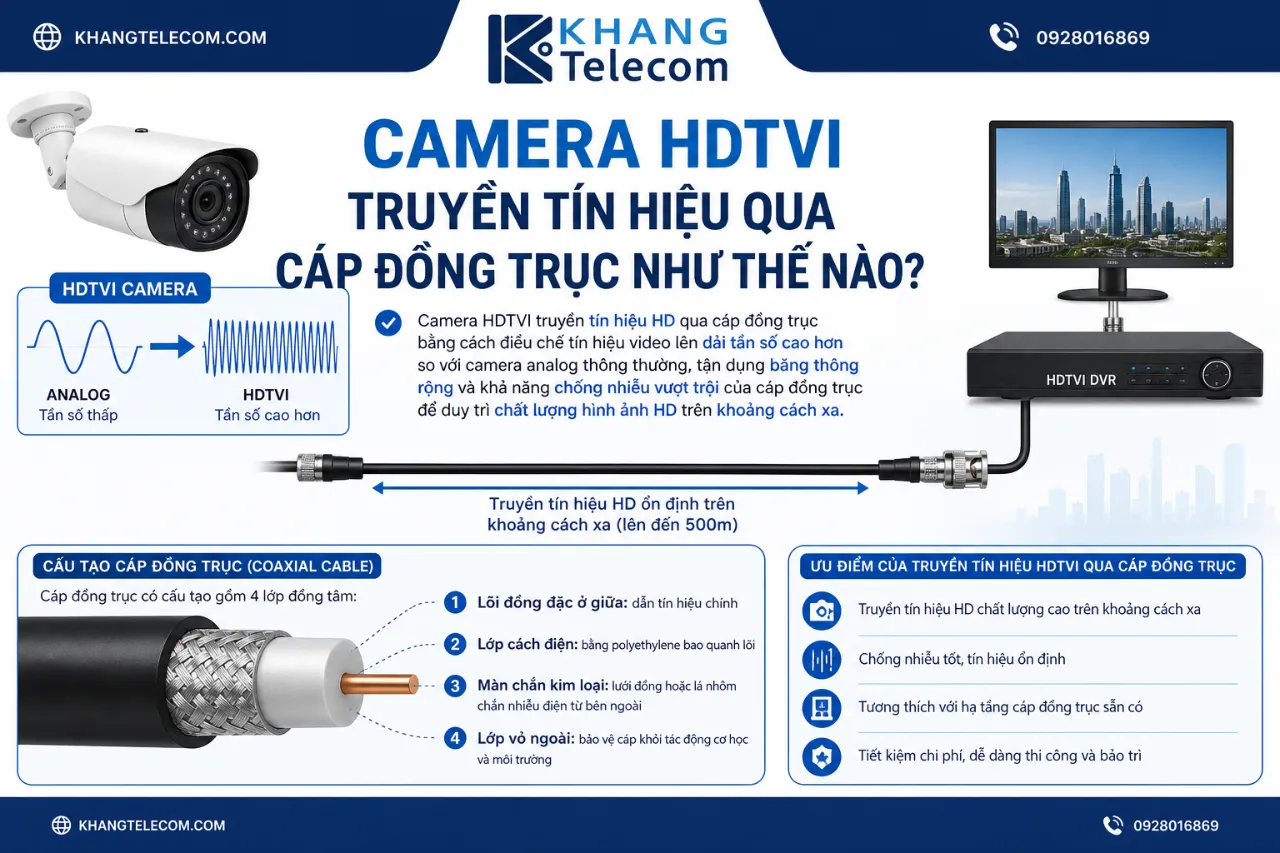

Camera HDTVI Truyền Tín Hiệu Qua Cáp Đồng Trục Như Thế Nào?

Camera HDTVI truyền tín hiệu HD qua cáp đồng trục bằng cách điều chế tín hiệu video lên dải tần số cao hơn so với camera analog thông thường, tận dụng băng thông rộng và khả năng chống nhiễu vượt trội của cáp đồng trục để duy trì chất lượng hình ảnh HD trên khoảng cách xa.

Cáp đồng trục (coaxial cable) có cấu tạo gồm 4 lớp đồng tâm: lõi đồng đặc ở giữa dẫn tín hiệu chính, lớp cách điện bằng polyethylene bao quanh lõi, màn chắn kim loại (lưới đồng hoặc lá nhôm) chắn nhiễu điện từ bên ngoài và lớp vỏ nhựa PVC bảo vệ bên ngoài cùng. Chính cấu trúc đồng tâm này tạo ra trở kháng đặc tính ổn định (thường là 75 Ohm cho ứng dụng video), giúp tín hiệu truyền đi với tổn hao tối thiểu.

Lý do cáp đồng trục phù hợp để truyền tín hiệu HDTVI bao gồm:

• Băng thông rộng: Cáp đồng trục RG59 hỗ trợ băng thông lên đến vài trăm MHz, đủ để mang tín hiệu video HD tần số cao mà HDTVI sử dụng.
• Chống nhiễu điện từ hiệu quả: Màn chắn kim loại bên trong cáp ngăn chặn tín hiệu radio, nhiễu từ thiết bị điện và các nguồn nhiễu công nghiệp xâm nhập vào lõi tín hiệu, đảm bảo hình ảnh sắc nét ngay cả trong môi trường có nhiều thiết bị điện tử.
• Khoảng cách truyền tín hiệu tối đa: HDTVI có thể truyền tín hiệu qua cáp RG59 với khoảng cách lên đến 300m và qua cáp RG6 lên đến 500m mà không cần bộ khuếch đại tín hiệu (signal amplifier). Đây là ưu thế lớn so với camera IP sử dụng cáp mạng CAT5e/CAT6 chỉ đạt tối đa 100m (không dùng PoE switch trung gian).

Hai loại cáp đồng trục phổ biến nhất dùng cho hệ thống HDTVI:

Bảng trên so sánh hai loại cáp đồng trục phổ biến nhất cho hệ thống HDTVI theo đường kính lõi, khoảng cách truyền tối đa và ứng dụng phù hợp, giúp người lắp đặt lựa chọn đúng loại cáp theo nhu cầu thực tế.

Các Độ Phân Giải Của Camera HDTVI Là Bao Nhiêu?

Camera HDTVI hỗ trợ 6 mức độ phân giải chính từ 1MP (720P) đến 8MP (4K Ultra HD), trong đó mỗi mức phân giải cao hơn mang lại hình ảnh rõ nét hơn rõ rệt, phục vụ các nhu cầu giám sát từ cơ bản đến chuyên nghiệp.

Dưới đây là chi tiết từng mức độ phân giải của camera HDTVI và đặc điểm nổi bật:

• 1MP (720P, 1280×720 pixel): Mức phân giải cơ bản nhất của HDTVI, đã vượt trội hơn gấp đôi so với camera analog chuẩn cũ (D1: 704×480). Phù hợp cho giám sát nhà ở, hành lang nhỏ, nơi không cần nhận diện chi tiết khuôn mặt hay biển số xe. Giá thành thấp nhất trong dòng HDTVI.
• 2MP (1080P Full HD, 1920×1080 pixel): Mức phân giải phổ biến nhất hiện nay, cân bằng tốt giữa chất lượng hình ảnh và chi phí. Camera 1080P HDTVI có thể nhận diện khuôn mặt rõ ràng trong bán kính 5-8m và đọc được biển số xe trong điều kiện ánh sáng tốt. Được sử dụng rộng rãi cho văn phòng, cửa hàng, nhà ở.
• 3MP (2048×1536 pixel): Mức phân giải trung gian giữa Full HD và 4MP, cho hình ảnh sắc nét hơn 1080P khoảng 50%. Phù hợp cho các không gian cần giám sát diện rộng như sân kho, bãi đỗ xe.
• 4MP (2560×1440 pixel hay còn gọi là 2K): Hình ảnh sắc nét gấp đôi 1080P, cho phép zoom kỹ thuật số mà vẫn nhìn rõ chi tiết. Phù hợp cho cửa hàng bán lẻ, ngân hàng, khu vực cần nhận diện chi tiết.
• 5MP (2592×1944 pixel): Chất lượng hình ảnh cao, thường được sử dụng trong các hệ thống giám sát thương mại và bán chuyên nghiệp, cho phép nhận diện khuôn mặt và biển số xe từ khoảng cách xa hơn.
• 8MP (4K Ultra HD, 3840×2160 pixel): Mức phân giải cao nhất trong dòng HDTVI, cho hình ảnh cực kỳ sắc nét, phù hợp cho các khu vực quan trọng cần giám sát tối đa như kho bạc, trung tâm dữ liệu, cổng ra vào khu công nghiệp. Tuy nhiên, yêu cầu đầu ghi XVR hỗ trợ 4K và ổ cứng dung lượng lớn do file video 4K chiếm không gian lưu trữ gấp 4 lần so với 1080P.

Camera HDTVI Có Cho Hình Ảnh Rõ Nét Không?

Có, camera HDTVI cho hình ảnh rõ nét vượt trội so với camera analog thông thường nhờ 3 yếu tố cốt lõi: độ phân giải HD/Full HD/4K cao hơn gấp nhiều lần so với analog cũ, cảm biến image sensor CMOS thế hệ mới cho dải động rộng và xử lý ánh sáng yếu tốt, cùng ống kính chất lượng cao hỗ trợ góc nhìn rộng và tiêu cự linh hoạt.

So sánh trực tiếp về chất lượng hình ảnh giữa HDTVI và camera analog cũ cho thấy sự cải thiện rõ rệt. Camera analog chuẩn cũ nhất (CCTV 960H) chỉ đạt độ phân giải 960×480 pixel (tương đương khoảng 0.5MP), hình ảnh thường bị mờ, nhoè màu và nhiều nhiễu hạt. Trong khi đó, camera HDTVI 1080P đạt 1920×1080 pixel với số điểm ảnh gấp gần 7 lần, tạo ra hình ảnh sắc nét, màu sắc trung thực và chi tiết rõ ràng ngay cả khi phóng to (zoom in).

Các yếu tố quyết định độ rõ nét của camera HDTVI bao gồm:

• Độ phân giải (Resolution): Như đã phân tích ở phần trên, HDTVI hỗ trợ từ 720P đến 4K. Độ phân giải càng cao, hình ảnh càng chứa nhiều chi tiết và có thể phóng to mà không bị vỡ hình.
• Cảm biến image sensor: Camera HDTVI hiện đại sử dụng cảm biến CMOS 1/2.8″ hoặc 1/2″ với công nghệ backside-illuminated (BSI), cho khả năng thu sáng tốt hơn trong điều kiện thiếu sáng so với cảm biến thế hệ cũ. Nhiều dòng camera HDTVI còn tích hợp công nghệ WDR (Wide Dynamic Range) giúp cân bằng ánh sáng trong những cảnh có vùng sáng và tối đồng thời.
• Ống kính (Lens): Chất lượng ống kính ảnh hưởng trực tiếp đến độ sắc nét của hình ảnh. Ống kính varifocal (tiêu cự thay đổi được) cho phép điều chỉnh góc nhìn từ rộng đến hẹp tùy theo không gian lắp đặt, trong khi ống kính fixed (tiêu cự cố định) thường cho hình ảnh sắc nét hơn ở chi phí thấp hơn.

Đánh giá thực tế về phạm vi ứng dụng của camera HDTVI:

• Camera HDTVI 1080P phù hợp hoàn toàn cho giám sát nhà ở, văn phòng vừa và nhỏ, cửa hàng bán lẻ. Ở những môi trường này, độ phân giải Full HD đủ để nhận diện khuôn mặt, theo dõi hành vi và đọc biển số xe trong phạm vi hoạt động thông thường.
• Camera HDTVI 4MP đến 5MP phù hợp cho siêu thị, nhà hàng, khách sạn, khu chung cư, nơi cần giám sát diện rộng và nhận diện chi tiết từ khoảng cách xa hơn.
• Camera HDTVI 4K phù hợp cho ngân hàng, tòa nhà văn phòng lớn, khu công nghiệp và các cơ sở hạ tầng quan trọng cần mức độ giám sát tối đa.

Theo đánh giá từ Hikvision Technical Documentation (2023), camera HDTVI 2MP (1080P) có thể nhận diện khuôn mặt rõ ràng ở khoảng cách tối đa 8m và nhận dạng biển số xe ở khoảng cách tối đa 15m trong điều kiện ban ngày với độ sáng bình thường.

Camera HDTVI Khác Gì So Với AHD, HDCVI Và HD-SDI?

HDTVI vượt trội về khoảng cách truyền tín hiệu (500m) và hệ sinh thái thiết bị phong phú nhờ Hikvision, AHD tốt về tính tương thích đa thương hiệu, HDCVI tối ưu về hiệu năng cho hệ sinh thái Dahua, còn HD-SDI phù hợp cho ứng dụng chuyên nghiệp đòi hỏi tín hiệu không nén.

So sánh chi tiết 4 chuẩn Analog HD trên các tiêu chí quan trọng:

Bảng trên so sánh 4 chuẩn Analog HD (HDTVI, AHD, HDCVI, HD-SDI) theo 7 tiêu chí gồm thương hiệu phát triển, độ phân giải tối đa, khoảng cách truyền, tương thích ngược, giá thành và độ phổ biến tại Việt Nam, giúp người dùng lựa chọn chuẩn phù hợp với hệ thống hiện có.

Điểm đáng chú ý là HDTVI, AHD và HDCVI đều không tương thích chéo với nhau, nghĩa là camera HDTVI không thể kết nối với đầu ghi AHD thuần túy và ngược lại. Tuy nhiên, các đầu ghi XVR (eXtended Video Recorder) hiện đại hỗ trợ đồng thời tất cả các chuẩn này, giải quyết vấn đề tương thích khi người dùng muốn kết hợp nhiều loại camera.

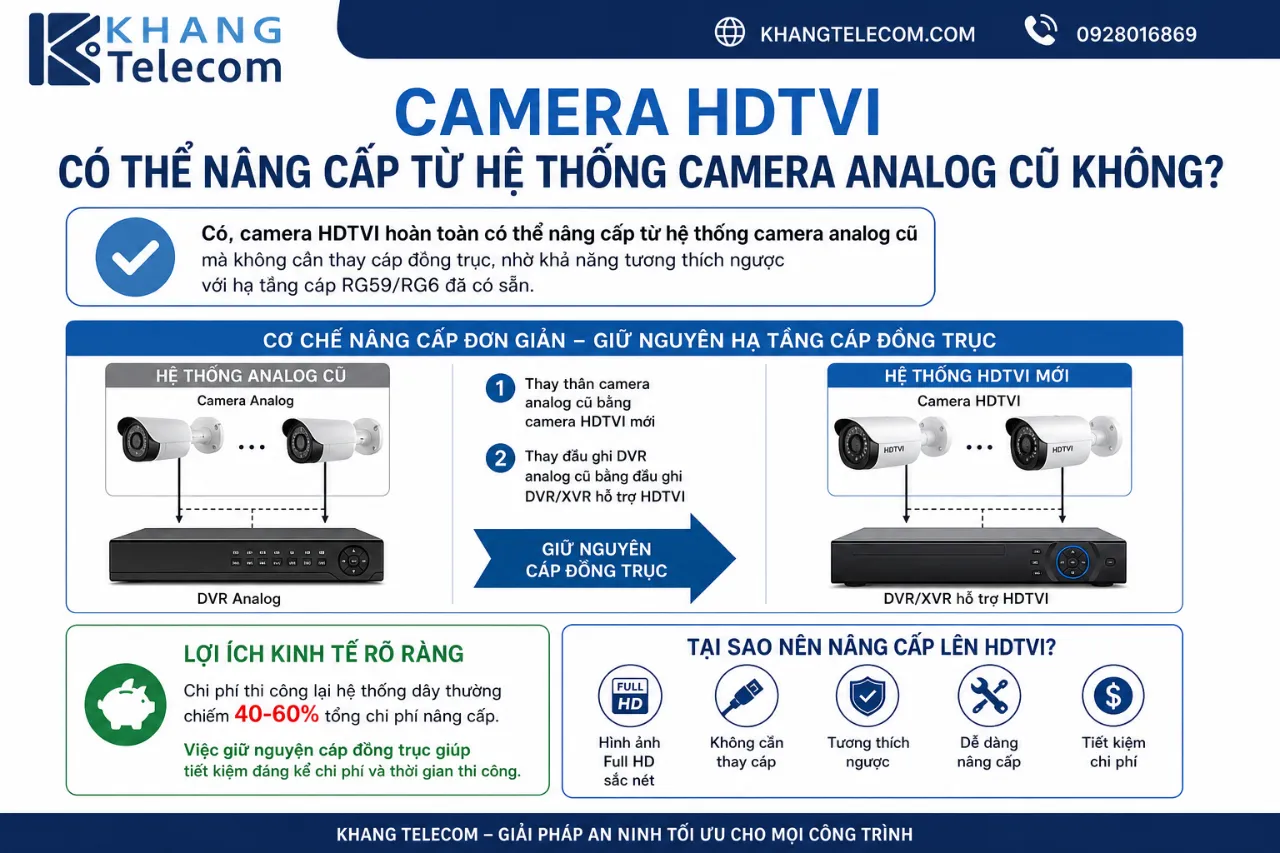

Camera HDTVI Có Thể Nâng Cấp Từ Hệ Thống Camera Analog Cũ Không?

Có, camera HDTVI hoàn toàn có thể nâng cấp từ hệ thống camera analog cũ mà không cần thay cáp đồng trục, nhờ khả năng tương thích ngược với hạ tầng cáp RG59/RG6 đã có sẵn.

Cơ chế nâng cấp rất đơn giản: chỉ cần thay thân camera analog cũ bằng camera HDTVI mới và thay đầu ghi DVR analog cũ bằng đầu ghi DVR/XVR hỗ trợ HDTVI, toàn bộ hệ thống cáp đồng trục đã có được giữ nguyên. Lợi ích kinh tế rất rõ ràng vì chi phí thi công lại hệ thống dây thường chiếm 40-60% tổng chi phí nâng cấp, việc giữ nguyên hạ tầng cáp giúp tiết kiệm đáng kể ngân sách đầu tư.

Camera HDTVI Có Phù Hợp Với Môi Trường Công Nghiệp Và Ngoài Trời Không?

Có, camera HDTVI phù hợp cho môi trường công nghiệp và ngoài trời khắc nghiệt nhờ các dòng sản phẩm chuyên dụng đạt tiêu chuẩn bảo vệ IP66/IP67 và dải nhiệt độ hoạt động rộng từ -40 độ C đến +60 độ C.

Tiêu chuẩn IP66 đảm bảo camera hoàn toàn chống bụi và chịu được tia nước phun mạnh từ mọi hướng, trong khi IP67 bổ sung khả năng chịu ngâm nước tạm thời đến độ sâu 1m trong 30 phút. Các dòng camera HDTVI chuyên dụng cho công nghiệp và ngoài trời bao gồm: dòng bullet (thân trụ) cho lắp đặt ngoài trời tầm xa, dòng turret cho góc nhìn rộng chống phản xạ hồng ngoại, và dòng PTZ (Pan-Tilt-Zoom) cho phép điều khiển xoay, nghiêng và zoom từ xa qua giao thức UTC, phù hợp cho bãi đỗ xe, kho bãi và khu công nghiệp diện rộng.

Camera HDTVI là giải pháp giám sát hiệu quả dành cho những hệ thống muốn nâng cấp chất lượng hình ảnh mà vẫn tận dụng hạ tầng cáp đồng trục hiện có. Với khả năng truyền tải video độ phân giải cao, tín hiệu ổn định và chi phí đầu tư hợp lý, camera HDTVI vẫn là lựa chọn phổ biến cho gia đình, cửa hàng và doanh nghiệp. Để lựa chọn sản phẩm phù hợp, hãy tham khảo các mẫu camera HDTVI chính hãng tại Khang Telecom để được tư vấn và hỗ trợ tốt nhất.
