HDCVI

Camera HDCVI là chuẩn camera an ninh truyền tín hiệu HD qua cáp đồng trục, do Dahua Technology phát triển, cho phép truyền hình ảnh chất lượng cao từ 1080p đến 4K trên khoảng cách lên đến 500m mà không cần hạ tầng mạng phức tạp. Đây là giải pháp giám sát có dây được hàng triệu hệ thống camera an ninh trên toàn thế giới tin dùng nhờ tính ổn định vượt trội và chi phí triển khai hợp lý. Không chỉ dừng lại ở định nghĩa kỹ thuật, HDCVI còn đại diện cho một thế hệ camera analog thế hệ mới, lấp đầy khoảng trống giữa camera analog truyền thống và camera IP hiện đại.

Camera HDCVI có dây hoạt động bằng cách mã hóa và truyền tín hiệu video Full HD qua cáp đồng trục, tích hợp đồng thời video, audio và dữ liệu điều khiển trên một đường cáp duy nhất mà không cần thêm thiết bị chuyển đổi. Khác với camera IP phụ thuộc vào băng thông mạng và router, HDCVI truyền tín hiệu trực tiếp đến đầu ghi DVR nên gần như không bị ảnh hưởng bởi tắc nghẽn mạng hay mất gói tin. Đặc điểm này giúp HDCVI duy trì chất lượng hình ảnh ổn định ngay cả trong điều kiện môi trường phức tạp.

Lắp đặt camera HDCVI được đánh giá là ổn định và đơn giản hơn nhiều so với camera IP, nhờ quy trình thi công truyền thống quen thuộc với hầu hết kỹ thuật viên an ninh. Toàn bộ hệ thống chỉ cần cáp đồng trục, đầu ghi DVR tương thích và nguồn điện ổn định là có thể vận hành ngay. Bài viết dưới đây Khang Telecom sẽ phân tích chi tiết từ định nghĩa, cơ chế hoạt động đến quy trình lắp đặt thực tế để giúp bạn hiểu rõ toàn diện về công nghệ camera HDCVI.

Camera HDCVI Là Gì?

Camera HDCVI là thiết bị camera an ninh sử dụng chuẩn High Definition Composite Video Interface, được Dahua Technology phát triển độc quyền từ năm 2012, cho phép truyền tín hiệu video độ phân giải cao qua cáp đồng trục thay vì cáp mạng hay cáp quang. Đây là bước tiến vượt bậc trong dòng camera analog, kết hợp ưu điểm của hệ thống cáp truyền thống với khả năng hiển thị hình ảnh HD rõ nét.

Để hiểu rõ hơn về Camera HDCVI, hãy cùng phân tích từng khía cạnh cốt lõi của công nghệ này:

HDCVI là viết tắt của High Definition Composite Video Interface, có nghĩa là giao diện video tổng hợp độ phân giải cao. Cái tên này phản ánh chính xác bản chất công nghệ: “composite” ám chỉ việc ghép nhiều loại tín hiệu (video, audio, data) vào một đường truyền duy nhất, còn “high definition” xác nhận chất lượng hình ảnh đạt chuẩn HD. Điểm khác biệt lớn nhất so với camera analog thông thường nằm ở chỗ HDCVI không chỉ truyền hình ảnh mà còn tích hợp truyền âm thanh và dữ liệu điều khiển trên cùng một sợi cáp đồng trục.

Về vị trí trong hệ sinh thái camera giám sát hiện nay, HDCVI chiếm một phân khúc rõ ràng nằm giữa camera analog CCTV truyền thống và camera IP hiện đại. Camera analog truyền thống chỉ hỗ trợ độ phân giải thấp, thường dưới 700 TVL. Camera IP cho chất lượng hình ảnh tốt nhưng yêu cầu hạ tầng mạng phức tạp và chi phí cao. HDCVI lấp đầy khoảng trống này bằng cách cung cấp hình ảnh Full HD đến 4K với hạ tầng cáp đơn giản, chi phí hợp lý.

Công nghệ HDCVI do Dahua Technology, tập đoàn công nghệ an ninh hàng đầu Trung Quốc có trụ sở tại Hàng Châu, phát triển và đăng ký bản quyền độc quyền. Tuy nhiên, sau khi được phổ biến rộng rãi, nhiều nhà sản xuất camera khác đã được cấp phép sử dụng chuẩn HDCVI, khiến sản phẩm tương thích ngày càng đa dạng trên thị trường.

Theo thông tin từ Dahua Technology, chuẩn HDCVI hiện hỗ trợ độ phân giải từ 1MP (720p), 2MP (1080p Full HD), 4MP, 5MP cho đến 8MP (4K Ultra HD), đáp ứng đa dạng nhu cầu giám sát từ gia đình nhỏ đến công trình công nghiệp quy mô lớn.

Camera HDCVI Có Dây Hoạt Động Như Thế Nào?

Camera HDCVI có dây hoạt động dựa trên nguyên lý mã hóa tín hiệu hình ảnh HD thành dạng tín hiệu tần số cao, sau đó truyền qua cáp đồng trục (coaxial cable) đến đầu ghi DVR để giải mã và lưu trữ. Toàn bộ quá trình diễn ra trong thời gian thực, đảm bảo hình ảnh hiển thị gần như không có độ trễ. Cơ chế này khác hoàn toàn với camera IP vốn chuyển đổi hình ảnh thành gói dữ liệu số truyền qua mạng LAN.

Tiếp theo, để nắm rõ cơ chế hoạt động của camera HDCVI có dây, cần phân tích từ lớp vật lý đến lớp xử lý tín hiệu:

Cáp đồng trục trong hệ thống HDCVI đóng vai trò là “xa lộ” truyền tải toàn bộ dữ liệu. Không giống cáp mạng Cat5/Cat6 vốn dễ bị nhiễu điện từ, cáp đồng trục có lớp bọc kim loại bên ngoài giúp cách ly tín hiệu khỏi các nguồn nhiễu xung quanh. Đây là lý do HDCVI hoạt động ổn định ngay cả trong môi trường công nghiệp có nhiều thiết bị điện từ công suất lớn.

Điểm nổi bật của chuẩn HDCVI so với các camera có dây thông thường là khả năng truyền tín hiệu xa lên đến 500m trên cáp đồng trục chuẩn RG59, và lên đến 800m nếu sử dụng cáp RG11. Con số này vượt xa giới hạn 100m của cáp mạng Ethernet thông thường, mở ra khả năng triển khai trong các khuôn viên rộng lớn mà không cần thiết bị khuếch đại tín hiệu.

Về phân biệt với camera IP không dây, sự khác biệt cốt lõi nằm ở 3 điểm chính:

• Cơ chế truyền tải: HDCVI dùng tín hiệu tương tự tần số cao qua cáp đồng trục, trong khi camera IP chuyển đổi hình ảnh thành gói dữ liệu số truyền qua mạng.
• Phụ thuộc hạ tầng: HDCVI không cần router, switch hay địa chỉ IP, trong khi camera IP yêu cầu hạ tầng mạng đầy đủ.
• Độ trễ tín hiệu: HDCVI hầu như không có độ trễ (dưới 1ms), camera IP có thể bị trễ từ 100ms đến vài giây tùy băng thông mạng.

Ưu điểm của kết nối có dây HDCVI bao gồm: tín hiệu ổn định 24/7 không bị ngắt kết nối, không thể bị tin tặc can thiệp từ xa qua mạng internet, không bị ảnh hưởng bởi nhiễu sóng Wi-Fi từ các thiết bị lân cận, và dễ bảo trì do cấu trúc đơn giản.

Camera HDCVI Có Truyền Được Tín Hiệu Full HD Không?

Có, camera HDCVI hoàn toàn truyền được tín hiệu Full HD qua cáp đồng trục, thậm chí hỗ trợ độ phân giải lên đến 4K Ultra HD tùy model. Đây là một trong những điểm mạnh cốt lõi giúp HDCVI vượt trội so với camera analog truyền thống.

Cụ thể, các mức độ phân giải mà HDCVI hỗ trợ được phân chia như sau:

• 720p (1MP): Độ phân giải 1280×720 pixel, phù hợp cho giám sát khu vực rộng với yêu cầu chi tiết vừa phải.
• 1080p Full HD (2MP): Độ phân giải 1920×1080 pixel, đủ để nhận diện khuôn mặt và biển số xe trong điều kiện ánh sáng bình thường.
• 4MP (2K): Độ phân giải 2560×1440 pixel, cho hình ảnh sắc nét hơn đáng kể, lý tưởng cho các khu vực cần giám sát chi tiết cao.
• 8MP 4K Ultra HD: Độ phân giải 3840×2160 pixel, ứng dụng trong các công trình đòi hỏi nhận diện đối tượng từ khoảng cách xa.

Chất lượng hình ảnh thực tế qua cáp đồng trục của HDCVI được đánh giá là rất ổn định, không bị giảm chất lượng theo khoảng cách trong giới hạn cho phép. Khác với camera IP vốn bị nén hình ảnh (compression artifact) khi băng thông mạng thấp, HDCVI duy trì chất lượng hình ảnh nhất quán từ đầu đến cuối đường truyền.

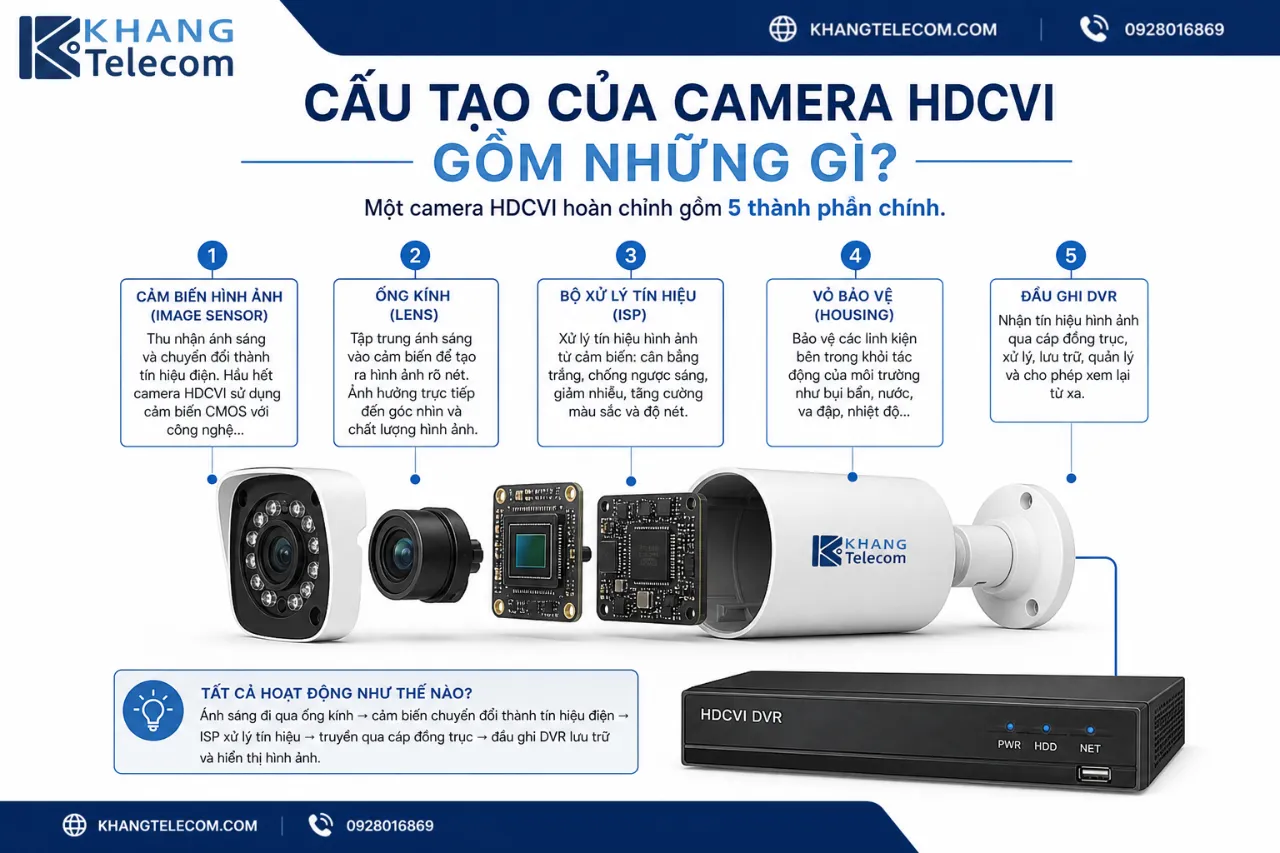

Cấu Tạo Của Camera HDCVI Gồm Những Gì?

Một camera HDCVI hoàn chỉnh gồm 5 thành phần chính: cảm biến hình ảnh (image sensor), ống kính (lens), vỏ bảo vệ (housing), bộ xử lý tín hiệu (ISP), và đầu ghi DVR. Mỗi thành phần đảm nhận một chức năng riêng biệt và không thể thiếu trong hệ thống.

Dưới đây là vai trò cụ thể của từng bộ phận trong hệ thống camera HDCVI:

1. Cảm biến hình ảnh (Image Sensor)

Cảm biến là linh kiện thu nhận ánh sáng và chuyển đổi thành tín hiệu điện. Hầu hết camera HDCVI hiện nay sử dụng cảm biến CMOS với công nghệ starlight hoặc full-color, cho phép ghi hình rõ nét ngay cả trong điều kiện ánh sáng cực thấp (0.001 Lux trở xuống). Kích thước cảm biến phổ biến là 1/2.7″ đến 1/1.8″, kích thước càng lớn thì khả năng thu sáng càng tốt.

2. Ống kính (Lens)

Ống kính quyết định góc quan sát và khả năng lấy nét của camera. Camera HDCVI thường được trang bị ống kính cố định (fixed lens) với tiêu cự 2.8mm, 3.6mm hoặc 6mm, hoặc ống kính varifocal có thể điều chỉnh tiêu cự từ 2.7mm đến 13.5mm để linh hoạt theo địa điểm lắp đặt.

3. Vỏ bảo vệ (Housing)

Vỏ camera HDCVI được thiết kế theo nhiều dạng: dạng bullet (hình trụ dài, lắp tường), dạng dome (bán cầu, lắp trần), dạng turret (bán cầu nhỏ gọn), và dạng PTZ (xoay chiều điều khiển từ xa). Hầu hết vỏ camera ngoài trời đạt chuẩn IP66 hoặc IP67, chống bụi hoàn toàn và chịu được tia nước áp lực cao.

4. Bộ xử lý tín hiệu (ISP: Image Signal Processor)

ISP là “bộ não” của camera, chịu trách nhiệm xử lý tín hiệu từ cảm biến: cân bằng trắng tự động, bù sáng ngược (WDR), khử nhiễu (DNR), và mã hóa tín hiệu thành chuẩn HDCVI để truyền qua cáp đồng trục.

5. Đầu ghi DVR (Digital Video Recorder)

DVR là thiết bị trung tâm nhận tín hiệu HDCVI từ tất cả camera trong hệ thống, giải mã, hiển thị và lưu trữ hình ảnh vào ổ cứng. Đầu ghi HDCVI hiện đại thường hỗ trợ đa chuẩn (Hybrid DVR), có thể kết nối đồng thời camera HDCVI, AHD, TVI và thậm chí camera IP.

Lắp Đặt Camera HDCVI Có Ổn Định Không?

Có, lắp đặt camera HDCVI được đánh giá là rất ổn định, vì hệ thống hoàn toàn không phụ thuộc vào băng thông mạng internet, không cần địa chỉ IP, và tín hiệu truyền qua cáp đồng trục gần như không bị gián đoạn do yếu tố môi trường bên ngoài. Đây là lý do HDCVI được ưu tiên lựa chọn trong các công trình cần độ tin cậy cao như ngân hàng, nhà máy và khu công nghiệp.

Ba yếu tố cốt lõi đảm bảo sự ổn định của hệ thống HDCVI bao gồm:

Thứ nhất, kết nối vật lý qua cáp đồng trục: Không giống camera IP phụ thuộc vào mạng có thể mất kết nối bất cứ lúc nào, cáp đồng trục duy trì đường truyền vật lý liên tục. Chỉ có sự cố vật lý như đứt cáp mới làm gián đoạn tín hiệu.

Thứ hai, không phụ thuộc băng thông mạng: Hệ thống HDCVI hoạt động độc lập với mạng LAN hay internet. Dù mạng nội bộ có bị quá tải hay nhà mạng gặp sự cố, camera HDCVI vẫn ghi hình và lưu trữ bình thường vào DVR.

Thứ ba, ít lỗi kết nối hơn: Camera IP thường gặp các lỗi như “mất IP”, “không tìm thấy thiết bị”, hay “timeout” do xung đột địa chỉ mạng. HDCVI không có các lỗi này vì không sử dụng giao thức TCP/IP.

So sánh ngắn về độ ổn định: Camera IP phụ hợp khi cần xem từ xa qua internet và tích hợp AI phân tích hình ảnh, nhưng dễ bị ảnh hưởng bởi chất lượng mạng. Camera không dây (Wi-Fi) tiện lắp đặt nhưng dễ bị nhiễu sóng và mất kết nối. Camera HDCVI chiếm ưu thế về độ ổn định lâu dài và đáng tin cậy trong điều kiện vận hành liên tục 24/7.

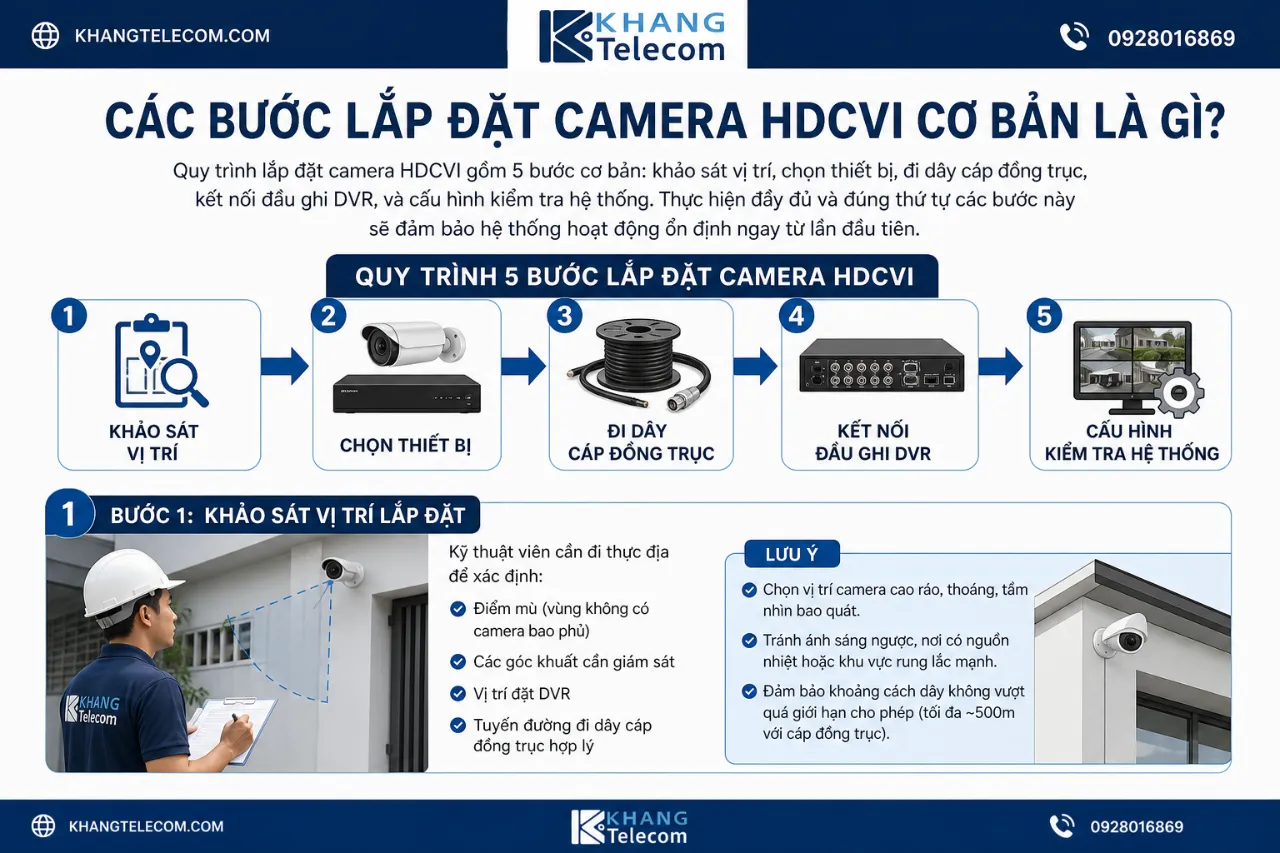

Các Bước Lắp Đặt Camera HDCVI Cơ Bản Là Gì?

Quy trình lắp đặt camera HDCVI gồm 5 bước cơ bản: khảo sát vị trí, chọn thiết bị, đi dây cáp đồng trục, kết nối đầu ghi DVR, và cấu hình kiểm tra hệ thống. Thực hiện đầy đủ và đúng thứ tự các bước này sẽ đảm bảo hệ thống hoạt động ổn định ngay từ lần đầu tiên.

Dưới đây là hướng dẫn chi tiết từng bước lắp đặt camera HDCVI:

Bước 1: Khảo sát vị trí lắp đặt

Kỹ thuật viên cần đi thực địa để xác định điểm mù (vùng không có camera bao phủ), các góc khuất cần giám sát, vị trí đặt DVR, và tuyến đường đi dây. Lưu ý đặc biệt đến nguồn sáng môi trường để chọn loại camera phù hợp (có hồng ngoại hay full-color).

Bước 2: Chọn thiết bị phù hợp

Dựa trên khảo sát, lựa chọn camera HDCVI phù hợp với từng vị trí (bullet cho ngoài trời, dome cho trong nhà), đầu ghi DVR có đủ số kênh (4, 8, 16 hoặc 32 kênh), cáp đồng trục đúng chuẩn (RG59 cho khoảng cách dưới 500m, RG11 cho khoảng cách xa hơn), và nguồn điện 12VDC hoặc 24VAC tùy camera.

Bước 3: Đi dây cáp đồng trục

Đây là bước quan trọng nhất và chiếm nhiều thời gian nhất. Cáp đồng trục cần được đi theo tuyến ngắn nhất, tránh uốn cong góc nhọn, và không đi chung với cáp điện 220V để tránh nhiễu điện từ. Đầu cáp phải được bấm đầu BNC chắc chắn để đảm bảo tiếp xúc tốt.

Bước 4: Kết nối đầu ghi DVR

Kết nối đầu BNC của cáp đồng trục vào cổng video input tương ứng trên DVR. Nếu camera sử dụng nguồn từ trung tâm, đấu thêm cáp nguồn 12VDC từ bộ cấp nguồn tập trung. Kết nối DVR với màn hình qua HDMI hoặc VGA để cấu hình.

Bước 5: Cấu hình và kiểm tra hệ thống

Bật nguồn toàn bộ hệ thống, kiểm tra tín hiệu từng camera trên DVR, điều chỉnh góc và tiêu cự camera nếu dùng varifocal lens, cài đặt lịch ghi hình và chế độ phát hiện chuyển động. Cuối cùng kết nối DVR với mạng nội bộ để xem từ xa qua điện thoại nếu cần.

Lưu ý quan trọng khi thi công:

• Chiều dài cáp tối đa không vượt quá 500m (RG59) hoặc 800m (RG11) để đảm bảo chất lượng tín hiệu.
• Nguồn điện phải ổn định, khuyến khích dùng UPS để dự phòng mất điện.
• Góc lắp camera nên ở độ cao 2.5m đến 4m, nghiêng 15-30 độ so với mặt phẳng ngang để có trường nhìn tối ưu.

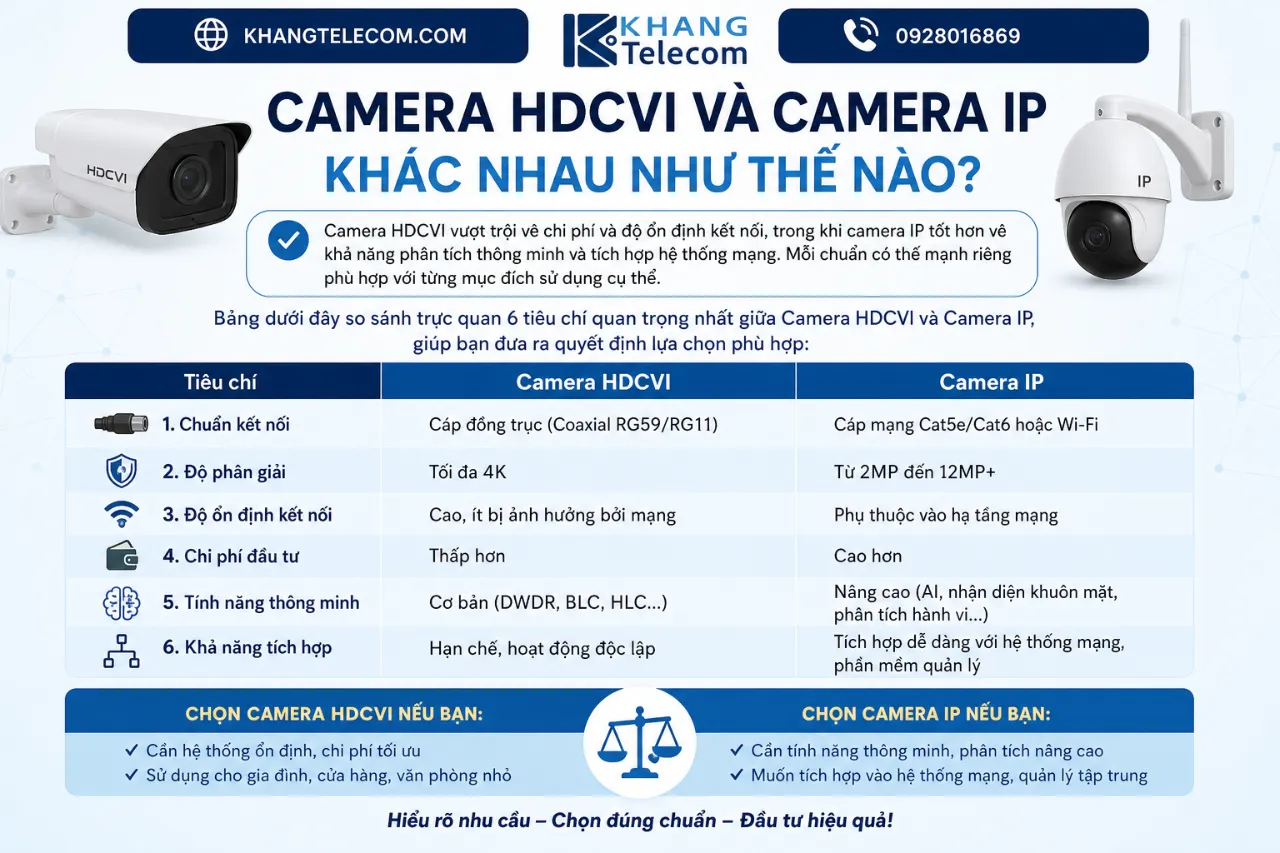

Camera HDCVI Và Camera IP Khác Nhau Như Thế Nào?

Camera HDCVI vượt trội về chi phí và độ ổn định kết nối, trong khi camera IP tốt hơn về khả năng phân tích thông minh và tích hợp hệ thống mạng. Mỗi chuẩn có thế mạnh riêng phù hợp với từng mục đích sử dụng cụ thể.

Bảng dưới đây so sánh trực quan 6 tiêu chí quan trọng nhất giữa Camera HDCVI và Camera IP, giúp bạn đưa ra quyết định lựa chọn phù hợp:

Bảng so sánh trên cho thấy sự khác biệt rõ ràng giữa hai chuẩn camera về cơ sở hạ tầng, chi phí và tính linh hoạt.

Nên chọn Camera HDCVI khi:

• Ngân sách hạn chế và cần triển khai nhanh.
• Công trình đã có sẵn cáp đồng trục từ hệ thống camera analog cũ.
• Môi trường có nhiều nhiễu điện từ như nhà máy, xưởng sản xuất.
• Không cần tích hợp AI hay phân tích hình ảnh nâng cao.

Nên chọn Camera IP khi:

• Cần tính năng AI như nhận diện khuôn mặt, đếm người, phát hiện đám đông.
• Hệ thống cần tích hợp với phần mềm quản lý VMS phức tạp.
• Cần xem và quản lý camera từ xa qua internet với độ trễ thấp.
• Cần độ phân giải rất cao (trên 8MP) cho các ứng dụng đặc thù.

Camera HDCVI Khác Gì So Với AHD Và TVI?

Camera HDCVI khác AHD và TVI ở chỗ HDCVI là công nghệ độc quyền của Dahua với khả năng truyền xa nhất (lên đến 500m), trong khi AHD do NEXTCHIP (Hàn Quốc) phát triển và TVI là chuẩn của Hikvision, cả ba đều dùng cáp đồng trục nhưng khác nhau về giao thức mã hóa, thương hiệu hỗ trợ và tính tương thích thiết bị. Việc hiểu sự khác biệt này giúp người dùng tránh mua nhầm thiết bị không tương thích khi nâng cấp hệ thống.

Cả ba chuẩn HDCVI, AHD và TVI đều thuộc thế hệ camera analog HD thế hệ mới, ra đời trong khoảng 2012-2014 nhằm nâng cấp chất lượng hình ảnh của hệ thống camera analog truyền thống mà không cần thay đổi toàn bộ hạ tầng cáp. Tuy nhiên, mỗi chuẩn có những đặc điểm riêng biệt:

• HDCVI (Dahua Technology): Hỗ trợ khoảng cách truyền xa nhất trong ba chuẩn, lên đến 500m trên RG59 và 800m trên RG11. Độ phân giải tối đa hiện tại là 4K (8MP). Tích hợp truyền audio và dữ liệu điều khiển PTZ trên cùng một cáp mà không cần cáp phụ.
• AHD (Analog High Definition): Do NEXTCHIP phát triển, được nhiều hãng camera giá rẻ tại Trung Quốc và Đài Loan áp dụng. Khoảng cách truyền tối đa khoảng 300-400m. Độ phân giải tối đa 4K. AHD phổ biến trong phân khúc bình dân nhờ chi phí thấp.
• TVI (Transport Video Interface): Chuẩn độc quyền của Hikvision, tương tự HDCVI về tính năng nhưng chỉ tương thích tốt nhất với hệ sinh thái thiết bị Hikvision. Hỗ trợ độ phân giải đến 4K và khoảng cách truyền lên đến 500m trên RG59.

Điểm chung của cả ba là không tương thích chéo với nhau: camera HDCVI không kết nối trực tiếp với đầu ghi TVI thuần túy và ngược lại, trừ khi sử dụng đầu ghi Hybrid DVR hỗ trợ đa chuẩn.

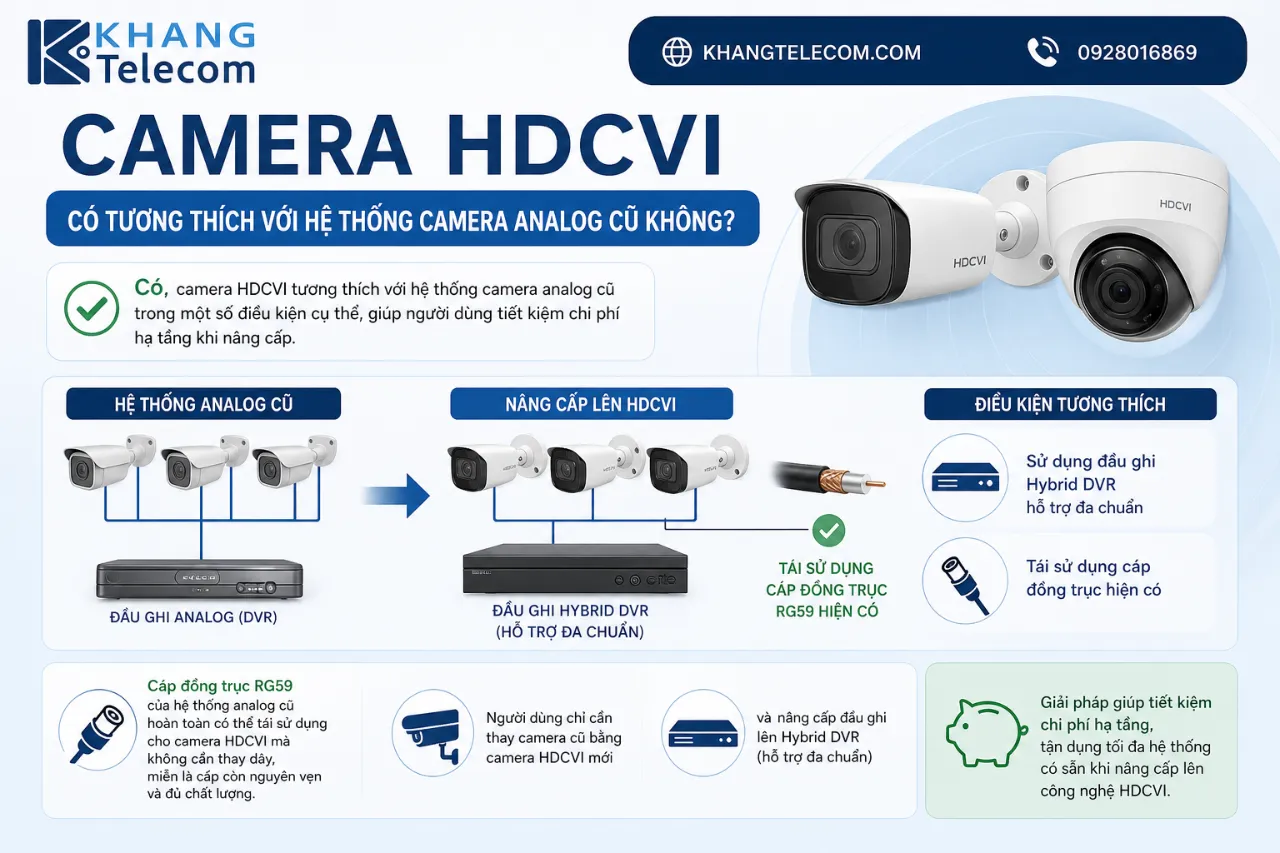

Camera HDCVI Có Tương Thích Với Hệ Thống Camera Analog Cũ Không?

Có, camera HDCVI tương thích với hệ thống camera analog cũ trong một số điều kiện cụ thể, giúp người dùng tiết kiệm chi phí hạ tầng khi nâng cấp. Điều kiện tương thích gồm: sử dụng đầu ghi Hybrid DVR hỗ trợ đa chuẩn và tái sử dụng cáp đồng trục hiện có. Cáp đồng trục RG59 của hệ thống analog cũ hoàn toàn có thể tái sử dụng cho camera HDCVImà không cần thay dây, miễn là cáp còn nguyên vẹn và đủ chất lượng. Người dùng chỉ cần thay camera cũ bằng camera HDCVI mới và nâng cấp đầu ghi lên Hybrid DVR là có thể vận hành ngay, tiết kiệm toàn bộ chi phí thi công đi dây lại.

Camera HDCVI Có Phù Hợp Cho Môi Trường Công Nghiệp Và Ngoài Trời Không?

Có, camera HDCVI rất phù hợp cho môi trường công nghiệp và ngoài trời nhờ chuẩn bảo vệ IP66/IP67, khả năng chịu nhiệt độ rộng từ -40°C đến 60°C, và khả năng chống nhiễu điện từ vượt trội so với camera IP trong môi trường có nhiều máy móc công suất lớn.

Các ứng dụng đặc thù của HDCVI trong môi trường khắc nghiệt bao gồm: nhà máy sản xuất với nhiều bụi và độ ẩm cao, kho bãi ngoài trời cần giám sát diện tích rộng, bãi đỗ xe nhiều tầng với ánh sáng yếu, và công trường xây dựng thường xuyên thay đổi vị trí giám sát. Lý do HDCVI phù hợp hơn camera IP trong các môi trường này là vì tín hiệu truyền qua cáp đồng trục không bị suy giảm do nhiễu điện từ từ động cơ công nghiệp hay máy hàn, trong khi tín hiệu mạng LAN của camera IP rất dễ bị ảnh hưởng bởi các nguồn nhiễu tương tự. Ngoài ra, chi phí thay thế khi hỏng hóc thấp hơn đáng kể so với camera IP cùng cấp độ bảo vệ, giúp giảm tổng chi phí vận hành dài hạn cho các công trình công nghiệp quy mô lớn.

Camera HDCVI mang đến hình ảnh sắc nét, kết nối ổn định và là lựa chọn phù hợp cho nhiều hệ thống giám sát có dây hiện nay. Liên hệ Khang Telecom để được tư vấn và lựa chọn camera HDCVI chính hãng phù hợp với nhu cầu sử dụng.
