Camera AHD (Analog High Definition) là công nghệ camera truyền tín hiệu analog độ phân giải cao qua cáp đồng trục, mang đến khả năng truyền tín hiệu ổn định với khoảng cách lên đến 1200m mà không cần hạ tầng mạng phức tạp. Không giống camera analog truyền thống chỉ đạt độ phân giải thấp, Camera AHD hỗ trợ từ 720P đến 4K, đáp ứng nhu cầu giám sát an ninh hiện đại. Đây là lý do Camera AHD được lựa chọn phổ biến cho hộ gia đình, văn phòng và kho xưởng trên toàn quốc.
Camera AHD hỗ trợ đầy đủ chuẩn Full HD 1080P và các chuẩn phân giải cao hơn như 4MP, 5MP, thậm chí 4K 8MP, đảm bảo hình ảnh sắc nét và chi tiết trong mọi điều kiện ánh sáng. Chất lượng hình ảnh của Camera AHD không thua kém Camera IP cùng độ phân giải, trong khi độ trễ tín hiệu gần như bằng 0, rất phù hợp cho giám sát thời gian thực. Đây là ưu thế vượt trội so với nhiều giải pháp camera khác trong phân khúc tương đương.
Việc lắp đặt Camera AHD đơn giản hơn Camera IP nhờ chỉ cần cáp đồng trục RG59 hoặc RG6 cùng nguồn điện DC 12V, không yêu cầu cấu hình địa chỉ IP hay switch mạng. Người dùng không cần kiến thức chuyên sâu về mạng máy tính vẫn có thể tự lắp đặt hoặc thuê kỹ thuật viên với chi phí thấp. Bài viết dưới đây Khang Telecom sẽ giúp bạn hiểu rõ toàn diện về Camera AHD, từ định nghĩa, khả năng truyền tín hiệu, chất lượng hình ảnh đến hướng dẫn lắp đặt thực tế.
Camera AHD Là Gì? Định Nghĩa và Nguyên Lý Hoạt Động
Camera AHD là dòng camera an ninh thuộc nhóm HD analog, do công ty Next Chip (Hàn Quốc) phát triển, sử dụng công nghệ truyền tín hiệu analog độ phân giải cao qua cáp đồng trục để cung cấp hình ảnh sắc nét từ 720P đến 4K. Khác biệt hoàn toàn so với camera analog truyền thống (CVBS) chỉ hỗ trợ độ phân giải thấp dưới 700TVL, Camera AHD nâng cấp chất lượng hình ảnh vượt bậc trong khi vẫn giữ nguyên hạ tầng cáp đồng trục quen thuộc.
Để hiểu rõ hơn về Camera AHD, phần dưới đây sẽ phân tích chi tiết nguyên lý hoạt động và các thành phần cấu tạo cốt lõi của công nghệ này.

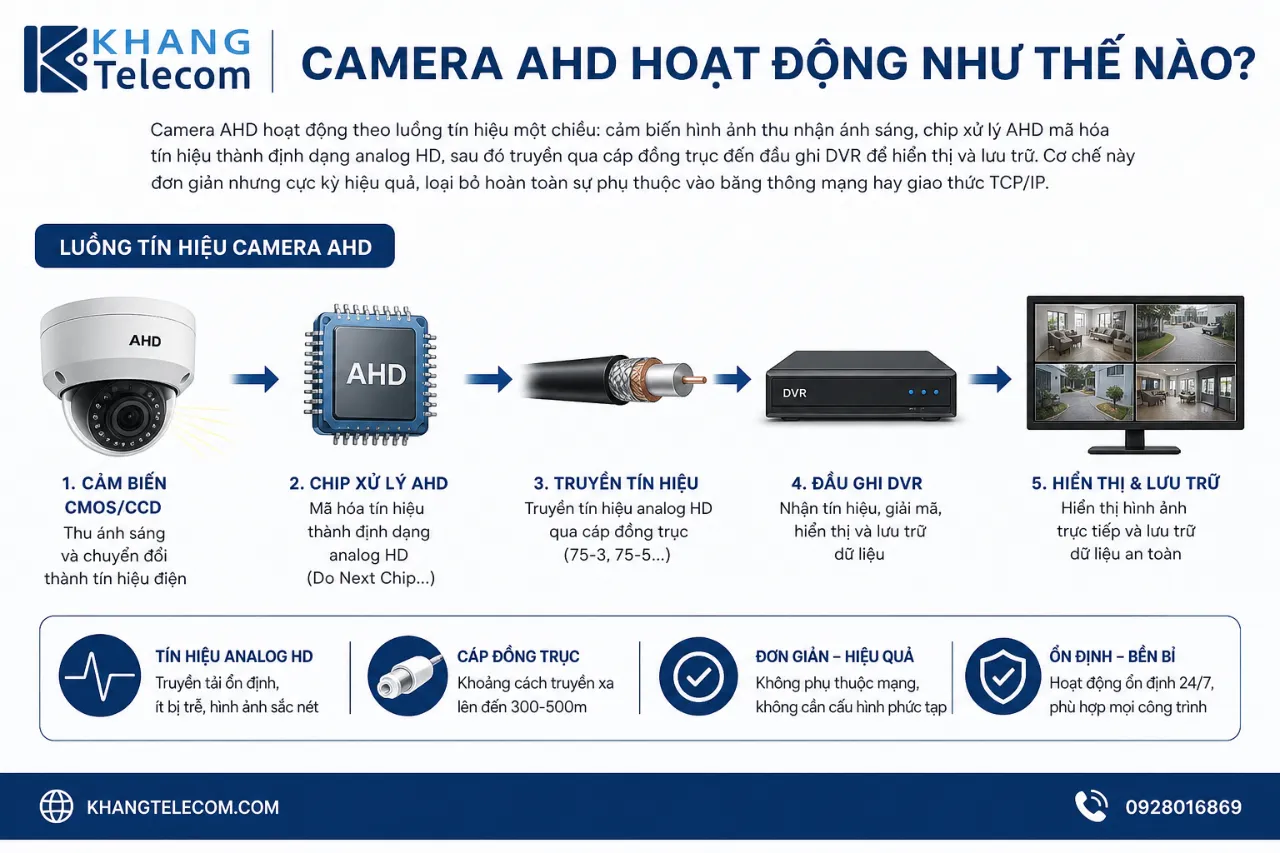

Camera AHD Hoạt Động Như Thế Nào?
Camera AHD hoạt động theo luồng tín hiệu một chiều: cảm biến hình ảnh thu nhận ánh sáng, chip xử lý AHD mã hóa tín hiệu thành định dạng analog HD, sau đó truyền qua cáp đồng trục đến đầu ghi DVR để hiển thị và lưu trữ. Cơ chế này đơn giản nhưng cực kỳ hiệu quả, loại bỏ hoàn toàn sự phụ thuộc vào băng thông mạng hay giao thức TCP/IP.
Cụ thể, luồng tín hiệu của Camera AHD diễn ra theo trình tự sau:
- Cảm biến CMOS/CCD thu ánh sáng và chuyển đổi thành tín hiệu điện.
- Chip xử lý AHD (do Next Chip sản xuất) mã hóa tín hiệu điện thành định dạng analog HD với băng thông cao hơn.
- Cáp đồng trục (RG59 hoặc RG6) truyền tín hiệu từ camera về đầu ghi với khoảng cách lên đến 500m với cáp RG59 và lên đến 1200m với cáp RG6 chất lượng cao.
- Đầu ghi DVR AHD tiếp nhận tín hiệu, giải mã, hiển thị hình ảnh lên màn hình và lưu trữ vào ổ cứng.
Điều quan trọng cần lưu ý là tín hiệu AHD ổn định hơn tín hiệu CVBS truyền thống vì băng thông kênh truyền được mở rộng đáng kể, cho phép mang thêm nhiều thông tin hình ảnh mà không gây suy hao tín hiệu trên đường dây dài. Độ trễ tín hiệu (latency) gần như bằng 0 mili giây, đây là lợi thế tuyệt đối so với Camera IP thường có độ trễ từ 100ms đến 500ms tùy băng thông mạng.

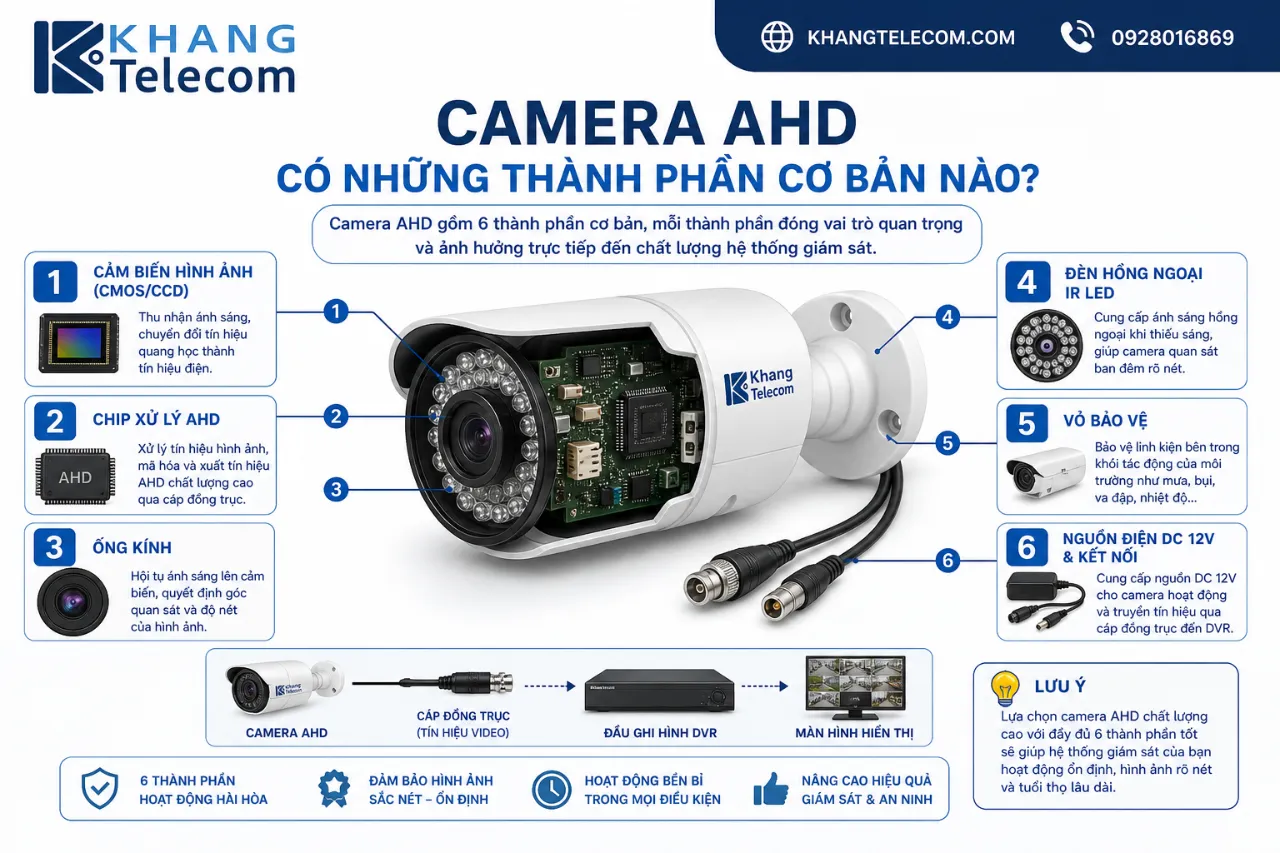

Camera AHD Có Những Thành Phần Cơ Bản Nào?
Camera AHD có 6 thành phần cơ bản gồm cảm biến hình ảnh, chip xử lý AHD, ống kính, đèn hồng ngoại IR LED, vỏ bảo vệ và hệ thống nguồn điện DC 12V, kết nối với đầu ghi DVR qua cáp đồng trục. Mỗi thành phần đóng vai trò riêng biệt và ảnh hưởng trực tiếp đến chất lượng cuối cùng của hệ thống giám sát.
Dưới đây là phân tích chi tiết từng thành phần cấu tạo của Camera AHD:
| Thành phần | Chức năng | Thông số thường gặp |
|---|---|---|
| Cảm biến hình ảnh (CMOS/CCD) | Thu nhận ánh sáng, chuyển đổi thành tín hiệu điện | 1/2.7″, 1/2.8″, 1/3″ Sony CMOS |
| Chip xử lý AHD | Mã hóa tín hiệu analog HD | Next Chip NVP2441, NVP2475 |
| Ống kính (Lens) | Điều chỉnh góc nhìn và tiêu cự | 2.8mm, 3.6mm, 6mm, varifocal |
| Đèn hồng ngoại (IR LED) | Hỗ trợ quan sát ban đêm | 15m, 30m, 50m, 80m |
| Vỏ bảo vệ | Bảo vệ linh kiện khỏi môi trường | IP66, IP67 chống nước bụi |
| Nguồn điện | Cung cấp năng lượng hoạt động | DC 12V, 500mA đến 1A |
Bảng trên tổng hợp 6 thành phần cơ bản của Camera AHD, bao gồm chức năng và thông số kỹ thuật thường gặp trên thị trường Việt Nam hiện nay.
Ngoài các thành phần bên trong camera, hệ thống AHD hoàn chỉnh còn bao gồm đầu ghi DVR AHD tương thích, cáp đồng trục RG59/RG6, đầu bấm BNC và nguồn điện tập trung. Việc lựa chọn đồng bộ các thành phần này đảm bảo hệ thống hoạt động ổn định và khai thác tối đa chất lượng hình ảnh.
Camera AHD Truyền Tín Hiệu Có Ổn Định Không?
Có, Camera AHD truyền tín hiệu rất ổn định nhờ 3 lý do cốt lõi: không phụ thuộc vào hạ tầng mạng LAN hay WiFi, khoảng cách truyền tín hiệu lên đến 1200m mà không suy hao đáng kể, và độ trễ tín hiệu gần như bằng 0 phù hợp hoàn toàn cho giám sát thời gian thực. Đây là lợi thế cạnh tranh nổi bật nhất của Camera AHD so với Camera IP trong nhiều môi trường lắp đặt thực tế.
Để hiểu đầy đủ hơn về sự ổn định tín hiệu của Camera AHD, phần tiếp theo sẽ phân tích cụ thể khoảng cách truyền tín hiệu tối đa và các yếu tố ảnh hưởng đến chất lượng đường truyền.

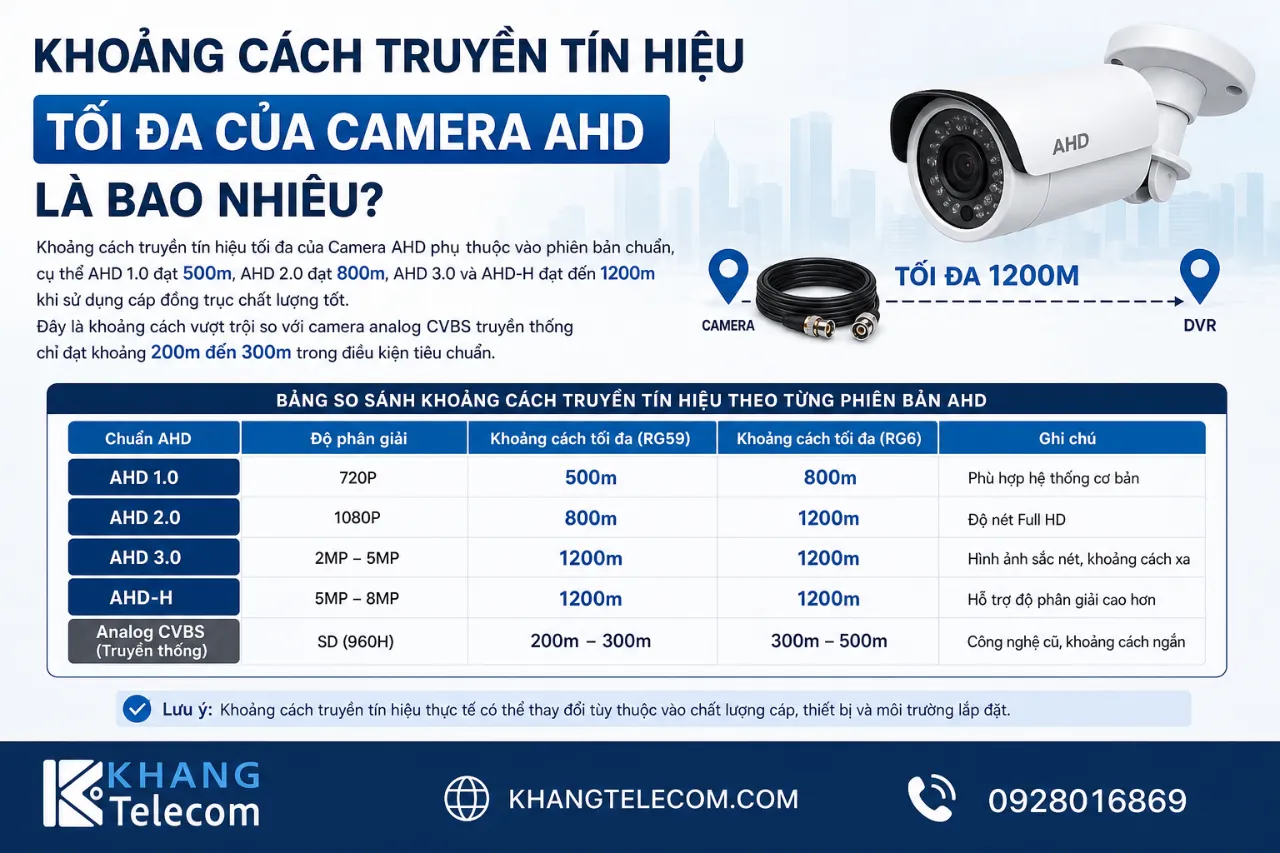

Khoảng Cách Truyền Tín Hiệu Tối Đa Của Camera AHD Là Bao Nhiêu?
Khoảng cách truyền tín hiệu tối đa của Camera AHD phụ thuộc vào phiên bản chuẩn, cụ thể AHD 1.0 đạt 500m, AHD 2.0 đạt 800m, AHD 3.0 và AHD-H đạt đến 1200m khi sử dụng cáp đồng trục chất lượng tốt. Đây là khoảng cách vượt trội so với camera analog CVBS truyền thống chỉ đạt khoảng 200m đến 300m trong điều kiện tiêu chuẩn.
Cụ thể, bảng dưới đây so sánh khoảng cách truyền tín hiệu theo từng phiên bản AHD:
| Chuẩn AHD | Độ phân giải | Khoảng cách tối đa (RG59) | Khoảng cách tối đa (RG6) |
|---|---|---|---|
| AHD 1.0 | 720P (1MP) | 500m | 800m |
| AHD 2.0 | 1080P (2MP) | 500m | 800m |
| AHD 3.0 | 4MP, 5MP | 800m | 1000m |
| AHD-H | 4K (8MP) | 800m | 1200m |
Bảng trên so sánh khoảng cách truyền tín hiệu tối đa của từng phiên bản Camera AHD theo loại cáp đồng trục được sử dụng, giúp người dùng lựa chọn đúng chuẩn phù hợp với diện tích lắp đặt.
Ngoài phiên bản chuẩn AHD, một số yếu tố thực tế ảnh hưởng đến khoảng cách truyền tín hiệu bao gồm:
- Chất lượng cáp đồng trục: Cáp RG6 lõi đồng nguyên chất cho khoảng cách xa hơn cáp RG59 lõi nhôm mạ đồng.
- Tiết diện dây lõi: Lõi dây càng lớn, điện trở càng thấp, tín hiệu càng ít suy hao trên đường dài.
- Chất lượng đầu bấm BNC: Đầu BNC tiếp xúc kém gây suy hao tín hiệu cục bộ, ảnh hưởng toàn tuyến.
- Môi trường lắp đặt: Nhiệt độ cao hoặc độ ẩm lớn làm tăng điện trở cáp, rút ngắn khoảng cách truyền hiệu quả.

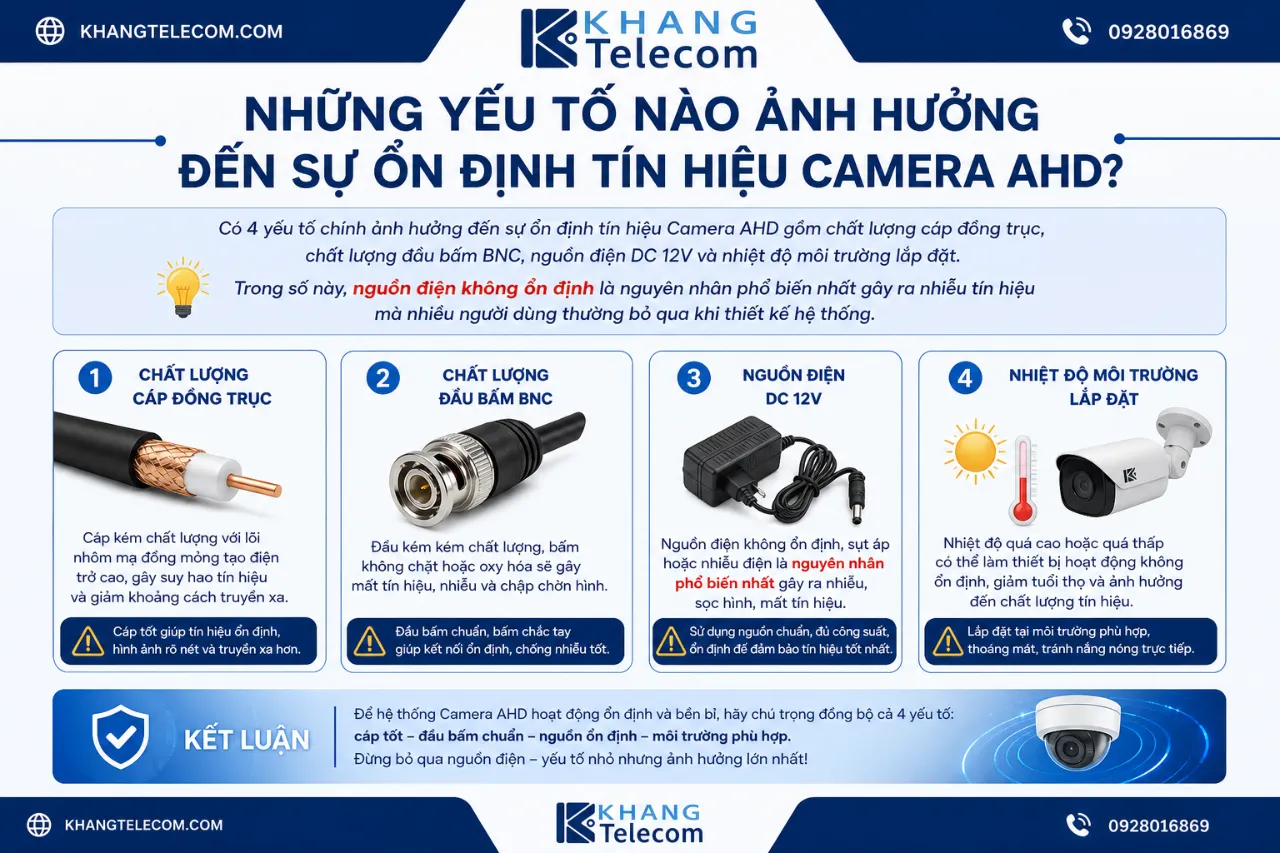

Những Yếu Tố Nào Ảnh Hưởng Đến Sự Ổn Định Tín Hiệu Camera AHD?
Có 4 yếu tố chính ảnh hưởng đến sự ổn định tín hiệu Camera AHD gồm chất lượng cáp đồng trục, chất lượng đầu bấm BNC, nguồn điện DC 12V và nhiệt độ môi trường lắp đặt. Trong số này, nguồn điện không ổn định là nguyên nhân phổ biến nhất gây ra nhiễu tín hiệu mà nhiều người dùng thường bỏ qua khi thiết kế hệ thống.
Cụ thể, từng yếu tố ảnh hưởng được phân tích như sau:
- Chất lượng cáp đồng trục: Cáp kém chất lượng với lõi nhôm mạ đồng mỏng tạo điện trở cao, gây suy hao tín hiệu và giảm khoảng cách truyền dẫn hiệu quả. Nên ưu tiên cáp RG59 lõi đồng nguyên chất hoặc cáp RG6 cho khoảng cách trên 300m.
- Chất lượng đầu bấm BNC: Đầu BNC tiếp xúc không chặt hoặc hàn kém tạo điểm đứt mạch cục bộ, gây mất tín hiệu hoặc hình ảnh bị nhiễu đường kẻ ngang. Nên sử dụng đầu BNC nén (compression BNC) thay vì đầu BNC vặn vít thông thường.
- Nguồn điện DC 12V: Điện áp dao động hoặc nguồn điện không đủ công suất gây nhấp nháy hình ảnh và giảm tuổi thọ linh kiện. Nên dùng nguồn điện tập trung có ổn áp (stabilized power supply) thay vì nguồn adapter rời.
- Nhiệt độ môi trường: Nhiệt độ trên 60 độ C làm tăng điện trở cáp và ảnh hưởng đến hiệu suất chip xử lý. Lắp đặt camera ở nơi thoáng gió, tránh nắng chiếu trực tiếp lâu dài.
Lưu ý thực tế quan trọng: Tuyệt đối tránh đi cáp AHD song song và tiếp xúc trực tiếp với cáp điện lực 220V. Từ trường từ dây điện lực tạo ra nhiễu cảm ứng trên cáp đồng trục, khiến hình ảnh xuất hiện các đường sọc ngang di chuyển liên tục. Khoảng cách tối thiểu giữa cáp AHD và cáp điện lực phải đảm bảo ít nhất 30cm.
Camera AHD Có Hỗ Trợ Full HD Không? Chất Lượng Hình Ảnh Như Thế Nào?
Có, Camera AHD hỗ trợ đầy đủ Full HD 1080P và vượt xa hơn với các chuẩn 4MP, 5MP, thậm chí 4K 8MP, cung cấp hình ảnh sắc nét, chi tiết cao trong cả điều kiện ban ngày lẫn ban đêm. Sự phát triển từ AHD 1.0 lên AHD 3.0 và AHD-H đã đưa công nghệ này lên ngang tầm với Camera IP về chất lượng hình ảnh, trong khi vẫn giữ được ưu thế về độ ổn định đường truyền.
Tiếp theo, bài viết sẽ đi sâu vào các chuẩn độ phân giải cụ thể và so sánh chất lượng hình ảnh giữa Camera AHD và Camera IP để bạn có cơ sở lựa chọn phù hợp nhất.

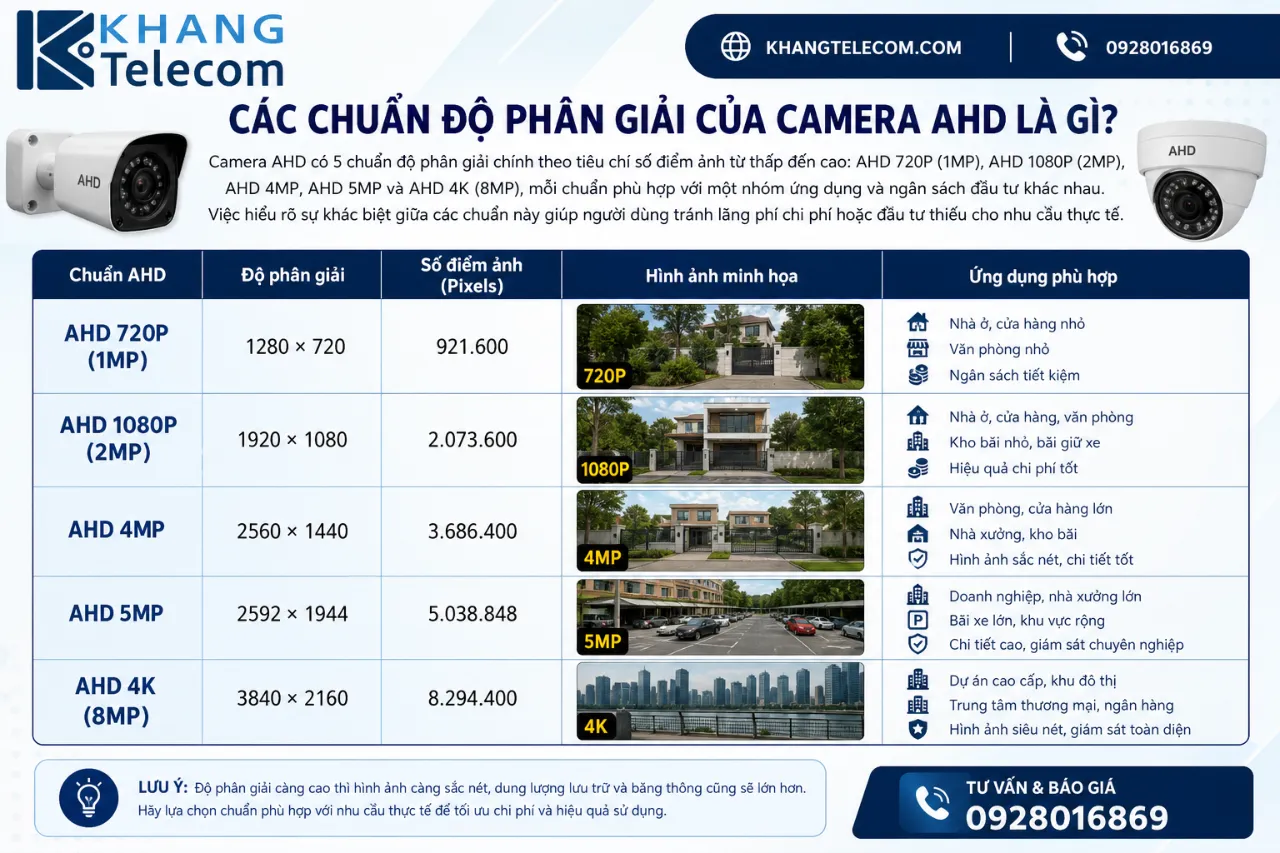

Các Chuẩn Độ Phân Giải Của Camera AHD Là Gì?
Camera AHD có 5 chuẩn độ phân giải chính theo tiêu chí số điểm ảnh từ thấp đến cao: AHD 720P (1MP), AHD 1080P (2MP), AHD 4MP, AHD 5MP và AHD 4K (8MP), mỗi chuẩn phù hợp với một nhóm ứng dụng và ngân sách đầu tư khác nhau. Việc hiểu rõ sự khác biệt giữa các chuẩn này giúp người dùng tránh lãng phí chi phí hoặc đầu tư thiếu cho nhu cầu thực tế.
Dưới đây là bảng chi tiết các chuẩn độ phân giải Camera AHD và ứng dụng phù hợp:
| Chuẩn AHD | Độ phân giải | Số điểm ảnh | Ứng dụng phù hợp |
|---|---|---|---|
| AHD 720P | 1280×720 | 1MP | Nhà ở, cửa hàng nhỏ ngân sách hạn chế |
| AHD 1080P | 1920×1080 | 2MP | Văn phòng, nhà hàng, siêu thị |
| AHD 4MP | 2560×1440 | 4MP | Kho xưởng, bãi xe, công trình lớn |
| AHD 5MP | 2592×1944 | 5MP | Ngân hàng, trung tâm thương mại |
| AHD 4K | 3840×2160 | 8MP | Sân bay, nhà máy, hệ thống cao cấp |
Bảng trên liệt kê 5 chuẩn độ phân giải của Camera AHD từ thấp đến cao, kèm gợi ý ứng dụng phù hợp để người dùng dễ dàng lựa chọn đúng nhu cầu và ngân sách.
Đáng chú ý, chuẩn AHD 1080P (2MP) hiện đang là lựa chọn phổ biến nhất trên thị trường Việt Nam vì cân bằng tốt giữa chất lượng hình ảnh và chi phí đầu tư. Với độ phân giải 1920×1080, camera có thể nhận diện rõ khuôn mặt ở khoảng cách 5m đến 8m và đọc được biển số xe ở khoảng cách 3m đến 5m trong điều kiện ánh sáng đủ.

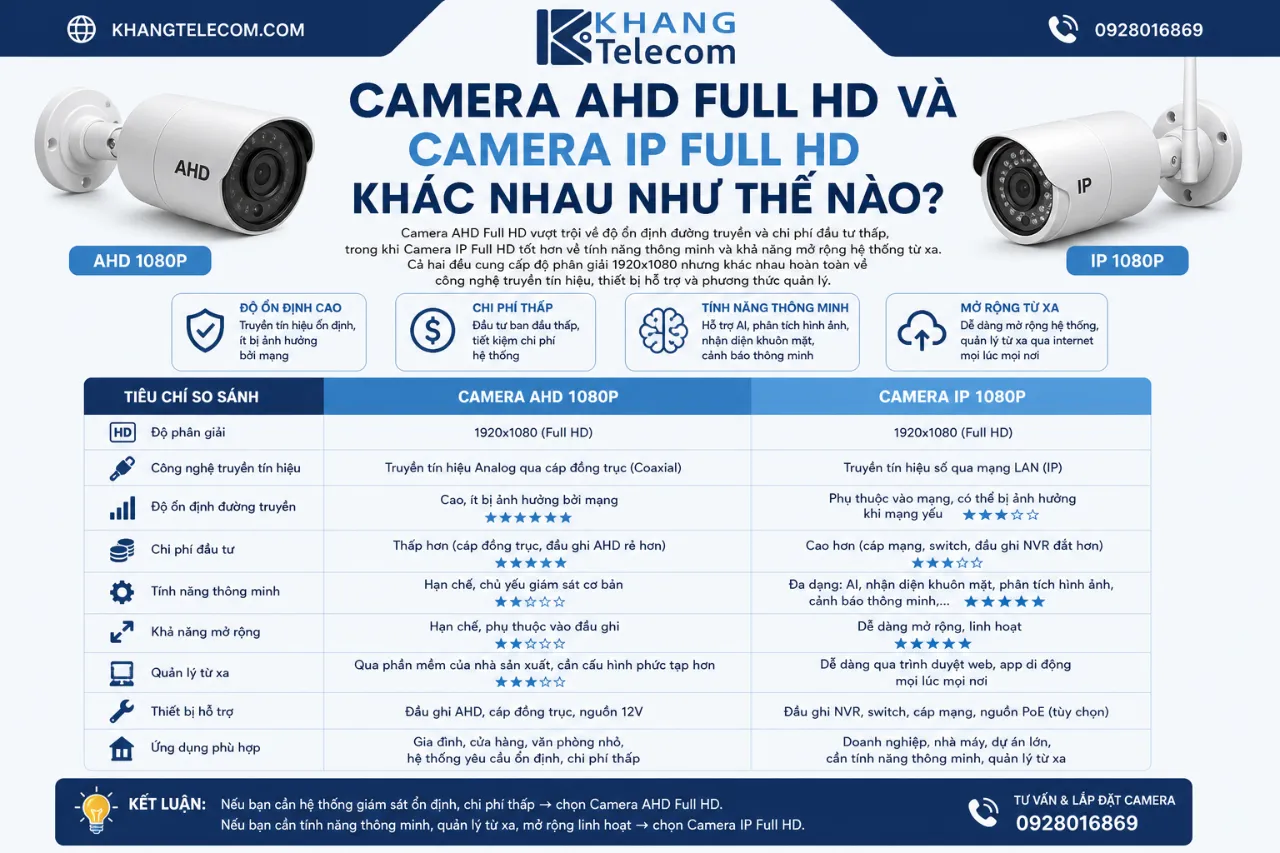

Camera AHD Full HD Và Camera IP Full HD Khác Nhau Như Thế Nào?
Camera AHD Full HD vượt trội về độ ổn định đường truyền và chi phí đầu tư thấp, trong khi Camera IP Full HD tốt hơn về tính năng thông minh và khả năng mở rộng hệ thống từ xa. Cả hai đều cung cấp độ phân giải 1920×1080 nhưng khác nhau hoàn toàn về công nghệ truyền tín hiệu, thiết bị hỗ trợ và phương thức quản lý.
Bảng so sánh chi tiết dưới đây làm rõ sự khác biệt giữa hai công nghệ này theo các tiêu chí quan trọng nhất:
| Tiêu chí so sánh | Camera AHD 1080P | Camera IP 1080P |
|---|---|---|
| Độ phân giải thực tế | 1920×1080 (2MP) | 1920×1080 (2MP) |
| Độ trễ hình ảnh | Gần 0ms | 100ms đến 500ms |
| Cáp kết nối | Đồng trục RG59/RG6 | Cáp mạng CAT5E/CAT6 |
| Thiết bị ghi hình | DVR AHD | NVR |
| Khoảng cách truyền | 500m đến 1200m | 100m (không PoE injector) |
| Chi phí hệ thống 4 kênh | Thấp hơn 20-30% | Cao hơn |
| Cấu hình lắp đặt | Đơn giản, cắm là chạy | Cần cấu hình IP, DHCP |
| Tính năng AI thông minh | Hạn chế | Phong phú (nhận diện mặt, đếm người) |
| Nén video | H.264 | H.264, H.265, H.265+ |
| Ánh sáng yếu (Low Light) | Tốt với WDR | Tốt hơn với Starlight/Color |
Bảng trên so sánh Camera AHD 1080P và Camera IP 1080P theo 10 tiêu chí quan trọng, giúp người dùng xác định công nghệ nào phù hợp hơn với điều kiện lắp đặt và ngân sách thực tế.
Trong điều kiện ánh sáng yếu, Camera AHD sử dụng đèn hồng ngoại IR LED cho hình ảnh đen trắng rõ nét, trong khi Camera IP cao cấp với cảm biến Starlight hoặc Color Night Vision cho hình ảnh màu ngay cả trong bóng tối. Tuy nhiên, camera IP có khả năng Starlight thường có giá cao hơn đáng kể so với Camera AHD cùng độ phân giải.
Lắp Đặt Camera AHD Có Dễ Không? Hướng Dẫn Chi Tiết
Có, lắp đặt Camera AHD đơn giản hơn nhiều so với Camera IP nhờ chỉ cần kết nối cáp đồng trục và nguồn điện DC 12V, không yêu cầu cấu hình địa chỉ IP, không cần switch mạng PoE và không cần cài phần mềm quản lý phức tạp. Người không có chuyên môn về mạng máy tính vẫn có thể lắp đặt hoàn chỉnh hệ thống Camera AHD trong vài giờ nếu chuẩn bị đầy đủ vật tư.
Tiếp theo, hướng dẫn dưới đây sẽ liệt kê cụ thể những gì cần chuẩn bị và từng bước thực hiện để lắp đặt Camera AHD đúng cách ngay lần đầu.

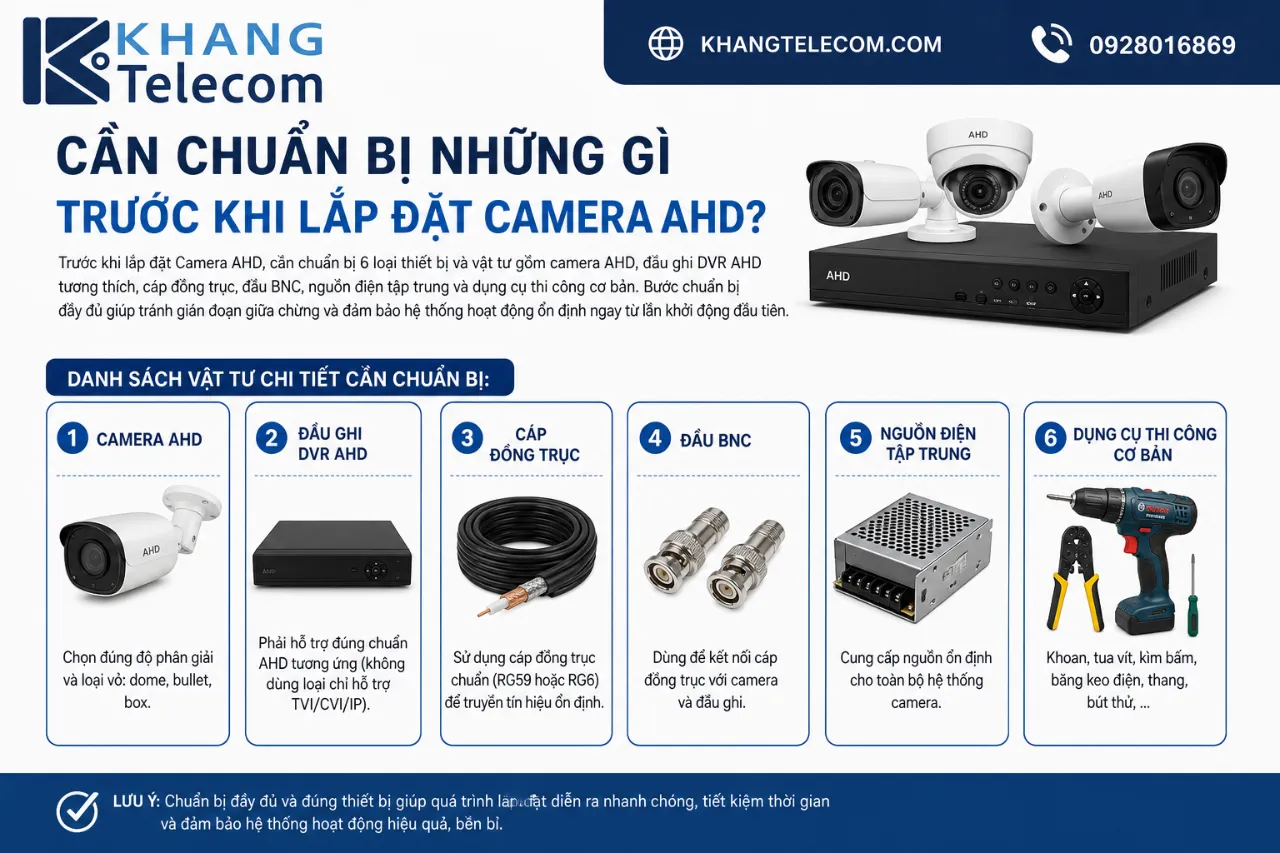

Cần Chuẩn Bị Những Gì Trước Khi Lắp Đặt Camera AHD?
Trước khi lắp đặt Camera AHD, cần chuẩn bị 6 loại thiết bị và vật tư gồm camera AHD, đầu ghi DVR AHD tương thích, cáp đồng trục, đầu BNC, nguồn điện tập trung và dụng cụ thi công cơ bản. Bước chuẩn bị đầy đủ giúp tránh gián đoạn giữa chừng và đảm bảo hệ thống hoạt động ổn định ngay từ lần khởi động đầu tiên.
Danh sách vật tư chi tiết cần chuẩn bị:
Thiết bị chính:
- Camera AHD (chọn đúng độ phân giải và loại vỏ: dome, bullet, box)
- Đầu ghi DVR AHD: phải hỗ trợ đúng chuẩn AHD tương ứng (không dùng DVR analog CVBS cũ vì không tương thích AHD 1080P trở lên)
- Ổ cứng HDD dành cho DVR (WD Purple, Seagate Skyhawk, dung lượng từ 1TB trở lên)
Vật tư kết nối:
- Cáp đồng trục RG59 (khoảng cách dưới 300m) hoặc RG6 (khoảng cách từ 300m đến 1200m)
- Đầu bấm BNC nén (compression BNC) hoặc đầu BNC hàn thiếc
- Dây điện 2 lõi 0.5mm đến 0.75mm để kéo nguồn điện riêng
Thiết bị nguồn điện:
- Nguồn điện tập trung (centralized power supply) 12V với số kênh tương ứng (4 kênh, 8 kênh, 16 kênh)
- Ưu tiên nguồn có ổn áp tự động để bảo vệ camera khỏi điện áp dao động
Dụng cụ thi công:
- Kìm bấm BNC (BNC crimping tool)
- Máy khoan, vít nở, búa cao su
- Thước dây, bút đánh dấu, kéo tuốt cáp
Lưu ý quan trọng: DVR AHD phải được chọn đúng chuẩn tương thích với camera. Ví dụ, nếu dùng camera AHD 5MP, DVR phải hỗ trợ chuẩn AHD 5MP, không thể dùng DVR chỉ hỗ trợ AHD 1080P để ghi hình ở độ phân giải 5MP được.

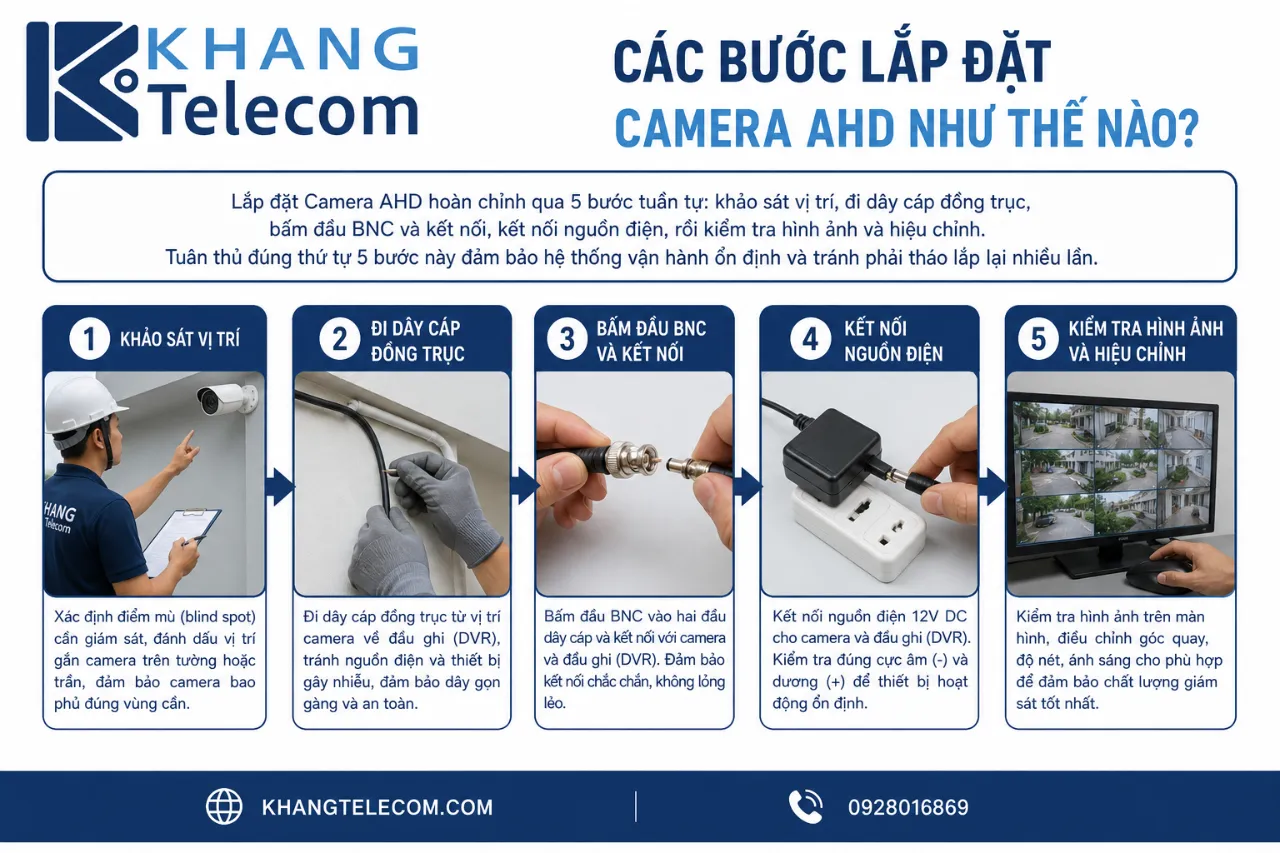

Các Bước Lắp Đặt Camera AHD Như Thế Nào?
Lắp đặt Camera AHD hoàn chỉnh qua 5 bước tuần tự: khảo sát vị trí, đi dây cáp đồng trục, bấm đầu BNC và kết nối, kết nối nguồn điện, rồi kiểm tra hình ảnh và hiệu chỉnh. Tuân thủ đúng thứ tự 5 bước này đảm bảo hệ thống vận hành ổn định và tránh phải tháo lắp lại nhiều lần.
Hướng dẫn chi tiết từng bước như sau:
Bước 1: Khảo sát vị trí lắp đặt và xác định hướng camera
Xác định điểm mù (blind spot) cần giám sát, đánh dấu vị trí gắn camera trên tường hoặc trần, đảm bảo camera bao phủ đúng vùng cần quan sát. Chú ý hướng ánh sáng mặt trời để tránh camera bị ngược sáng vào buổi sáng hoặc chiều tối.
Bước 2: Đi dây cáp đồng trục từ camera về đầu ghi
Kéo cáp đồng trục theo đường đi gọn nhất, sử dụng máng cáp hoặc ống luồng bảo vệ cáp khỏi tác động cơ học. Luôn để dư cáp ít nhất 30cm tại điểm gắn camera và 50cm tại đầu ghi để thuận tiện kết nối.
Bước 3: Bấm đầu BNC, kết nối cáp vào camera và DVR
Tuốt vỏ cáp 2cm, bẻ đan lưới chắn ra ngoài, tuốt vỏ lõi 8mm, lắp đầu BNC nén vào và dùng kìm bấm chặt. Kiểm tra đầu BNC bằng cách kéo nhẹ, đảm bảo không bị tuột. Cắm đầu BNC vào cổng tương ứng trên camera và cổng VIDEO IN trên DVR.
Bước 4: Kết nối nguồn điện DC 12V
Kéo dây điện 2 lõi từ nguồn tập trung đến từng camera, kết nối đúng cực dương (+) và cực âm (-) vào jack nguồn DC của camera. Sai cực nguồn điện có thể gây hỏng camera ngay lập tức, vì vậy cần kiểm tra kỹ trước khi cấp điện.
Bước 5: Bật nguồn, kiểm tra hình ảnh trên DVR và điều chỉnh góc camera
Bật nguồn điện tập trung và khởi động DVR, chờ khoảng 30 giây để hệ thống khởi tạo. Quan sát màn hình DVR, hình ảnh từng kênh camera sẽ hiển thị tự động mà không cần cấu hình thêm. Điều chỉnh góc xoay và độ nghiêng của camera để bao phủ đúng vùng giám sát, sau đó vặn chặt ốc cố định.
Cài đặt cơ bản trên DVR AHD sau khi lắp đặt:
- Vào menu DVR, chọn Camera Setup để xác nhận từng kênh nhận đúng tín hiệu AHD.
- Thiết lập ngày giờ hệ thống chính xác để đảm bảo dữ liệu ghi hình có mốc thời gian đúng.
- Cấu hình lịch ghi hình theo nhu cầu: ghi liên tục 24/7, ghi theo lịch hoặc ghi khi phát hiện chuyển động.
- Kết nối DVR với màn hình qua cổng HDMI hoặc VGA để xem hình ảnh trực tiếp.
- Nếu muốn xem từ xa qua điện thoại, kết nối DVR vào mạng LAN và cài ứng dụng của nhà sản xuất (Hik-Connect, DMSS, XMEye tùy thương hiệu DVR).
Camera AHD Khác Gì So Với Camera TVI, CVI Và Camera IP?
Camera AHD vượt trội về khả năng tương thích ngược với hạ tầng cáp đồng trục cũ và chi phí đầu tư thấp, Camera TVI tốt hơn về khoảng cách truyền tín hiệu tối đa, Camera CVI tối ưu hơn về truyền tín hiệu điều khiển PTZ, còn Camera IP dẫn đầu về tính năng thông minh và khả năng mở rộng hệ thống. Hiểu rõ sự khác biệt này giúp bạn lựa chọn đúng công nghệ phù hợp với nhu cầu và hạ tầng sẵn có.
Phần tiếp theo sẽ trình bày bảng so sánh chi tiết và phân tích cụ thể trường hợp nào nên chọn Camera AHD thay vì Camera IP.

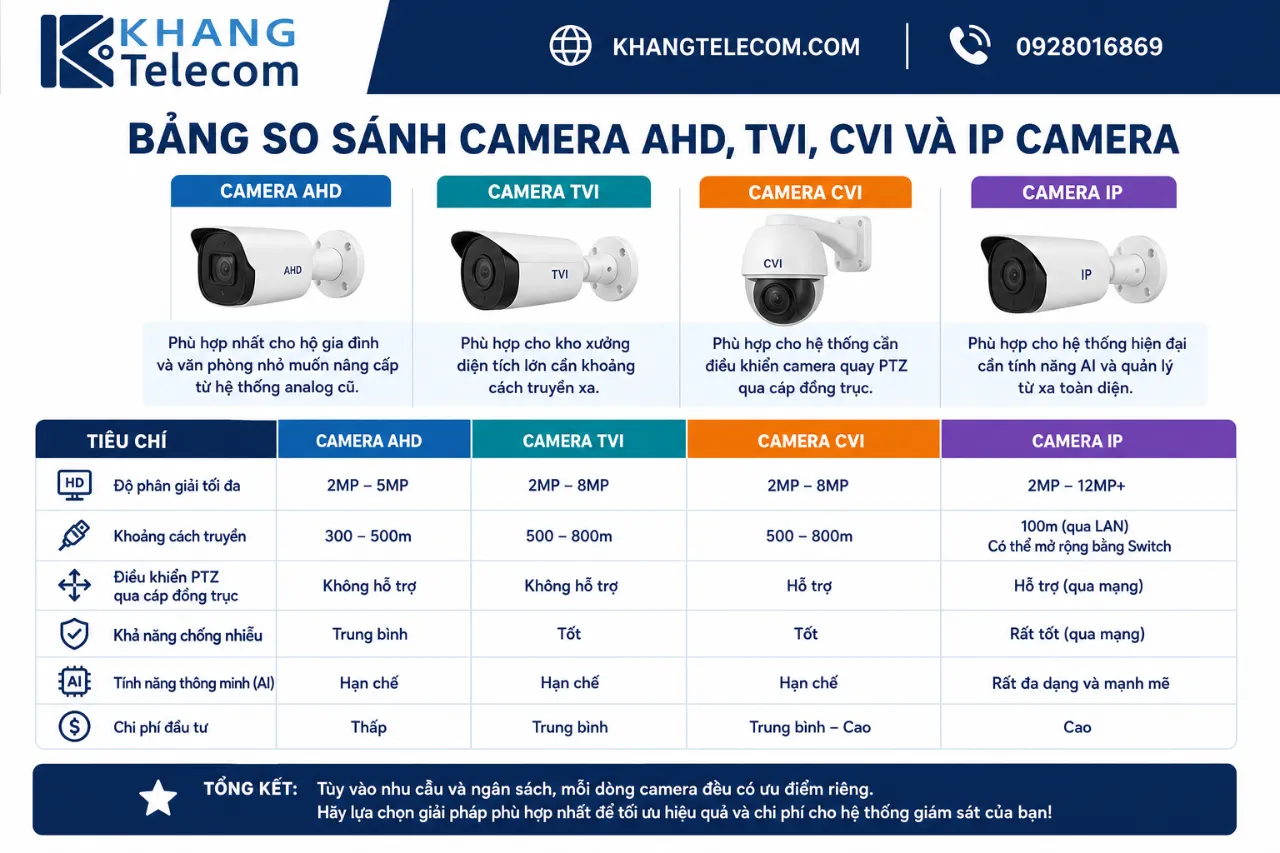

Bảng So Sánh Camera AHD, TVI, CVI Và IP Camera
Camera AHD phù hợp nhất cho hộ gia đình và văn phòng nhỏ muốn nâng cấp từ hệ thống analog cũ, Camera TVI phù hợp cho kho xưởng diện tích lớn cần khoảng cách truyền xa, Camera CVI phù hợp cho hệ thống cần điều khiển camera quay PTZ qua cáp đồng trục, và Camera IP phù hợp cho hệ thống hiện đại cần tính năng AI và quản lý từ xa toàn diện. Bảng so sánh dưới đây cung cấp cái nhìn tổng quan theo 6 tiêu chí kỹ thuật và thương mại quan trọng nhất.
| Tiêu chí | Camera AHD | Camera TVI | Camera CVI | Camera IP |
|---|---|---|---|---|
| Độ phân giải tối đa | 4K (8MP) | 4K (8MP) | 4K (8MP) | Không giới hạn (12MP+) |
| Khoảng cách truyền | 1200m (RG6) | 1600m (RG6) | 1200m (RG6) | 100m (không PoE extender) |
| Loại cáp sử dụng | Đồng trục RG59/RG6 | Đồng trục RG59/RG6 | Đồng trục RG59/RG6 | CAT5E/CAT6 hoặc quang |
| Chi phí đầu tư ban đầu | Thấp | Thấp | Thấp | Trung bình đến cao |
| Độ khó lắp đặt | Dễ | Dễ | Dễ | Trung bình đến khó |
| Khả năng mở rộng | Hạn chế (theo kênh DVR) | Hạn chế (theo kênh DVR) | Hạn chế (theo kênh DVR) | Linh hoạt cao |
| Tính năng AI thông minh | Hạn chế | Hạn chế | Hạn chế | Phong phú |
| Tương thích ngược cáp cũ | Tốt nhất | Tốt | Tốt | Không tương thích |
| Hãng phát triển chuẩn | Next Chip | Hikvision | Dahua | Nhiều hãng |
Bảng trên so sánh 4 công nghệ camera phổ biến nhất hiện nay theo 9 tiêu chí kỹ thuật và thương mại, giúp người dùng xác định giải pháp phù hợp nhất với điều kiện thực tế của mình.
Đáng chú ý, Camera AHD có lợi thế đặc biệt khi nâng cấp hệ thống từ camera analog CVBS cũ vì có thể tái sử dụng toàn bộ hạ tầng cáp đồng trục đã lắp sẵn, chỉ cần thay thế camera và đầu ghi DVR. Điều này giúp tiết kiệm đáng kể chi phí thi công đi dây, đặc biệt với các công trình đã hoàn thiện nội thất mà việc đục tường kéo cáp mới rất tốn kém.

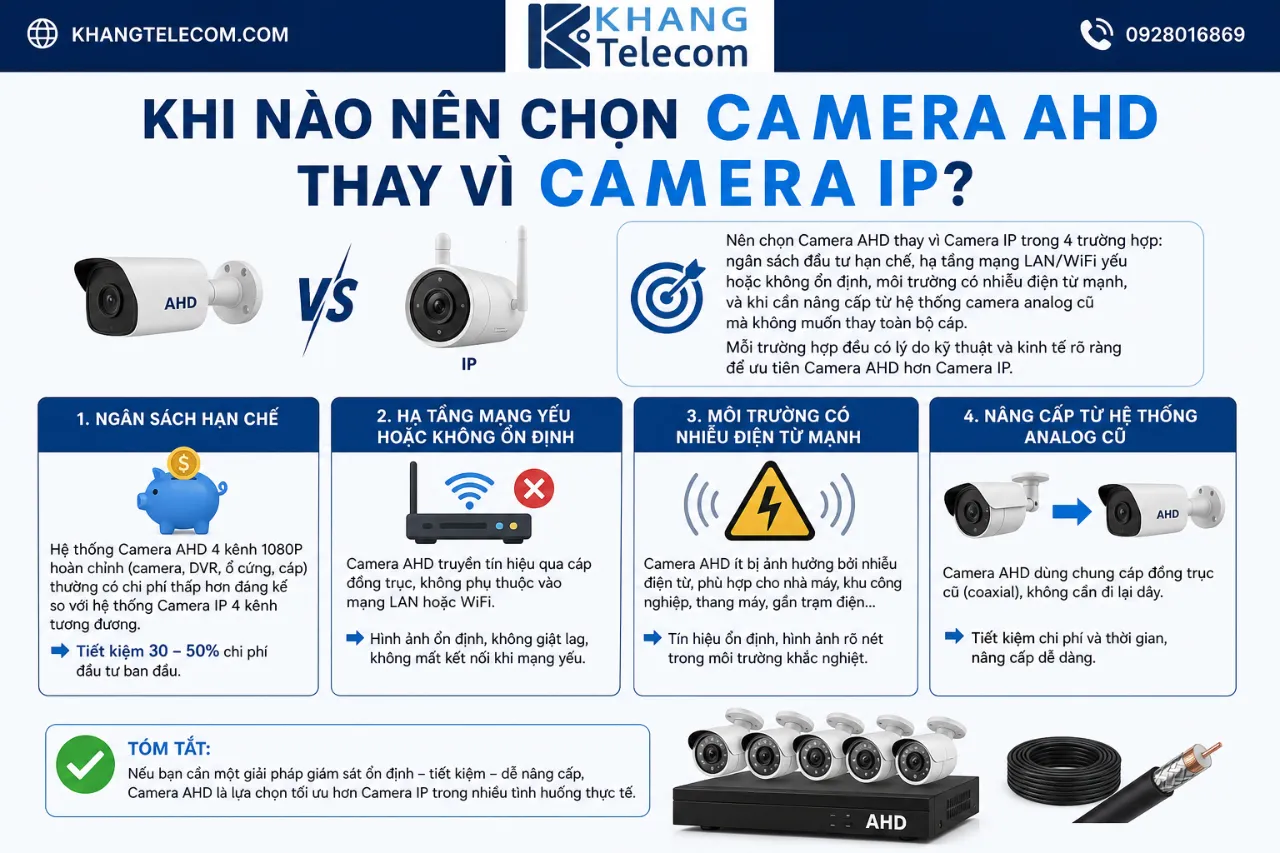

Khi Nào Nên Chọn Camera AHD Thay Vì Camera IP?
Nên chọn Camera AHD thay vì Camera IP trong 4 trường hợp: ngân sách đầu tư hạn chế, hạ tầng mạng LAN/WiFi yếu hoặc không ổn định, môi trường có nhiễu điện từ mạnh, và khi cần nâng cấp từ hệ thống camera analog cũ mà không muốn thay toàn bộ cáp. Mỗi trường hợp đều có lý do kỹ thuật và kinh tế rõ ràng để ưu tiên Camera AHD hơn Camera IP.
Phân tích chi tiết từng trường hợp nên chọn Camera AHD:
Trường hợp 1: Ngân sách hạn chế
Hệ thống Camera AHD 4 kênh 1080P hoàn chỉnh (camera, DVR, ổ cứng, cáp) thường có tổng chi phí thấp hơn 20% đến 35% so với hệ thống Camera IP tương đương. Với ngân sách dưới 5 triệu đồng cho hệ thống 4 kênh, Camera AHD là lựa chọn khả thi duy nhất đảm bảo chất lượng hình ảnh Full HD.
Trường hợp 2: Hạ tầng mạng yếu hoặc không ổn định
Tại các khu vực ngoại ô, khu công nghiệp hoặc kho bãi có kết nối internet không ổn định, Camera AHD hoạt động hoàn toàn độc lập với mạng LAN hay WiFi. Hệ thống vẫn ghi hình liên tục 24/7 ngay cả khi mạng internet bị gián đoạn hoàn toàn.
Trường hợp 3: Môi trường nhiễu điện từ mạnh
Kho xưởng sản xuất có máy hàn, động cơ điện lớn hoặc biến tần tạo ra nhiễu điện từ (EMI) mạnh làm gián đoạn tín hiệu WiFi và ảnh hưởng đến Camera IP không dây. Camera AHD truyền tín hiệu qua cáp đồng trục có lớp chắn điện từ (shielding) hiệu quả, hạn chế tốt nhiễu EMI từ môi trường công nghiệp.
Trường hợp 4: Nâng cấp từ hệ thống analog cũ
Đây là lợi thế độc nhất của Camera AHD so với tất cả các công nghệ khác. Khi một công trình đã có sẵn hạ tầng cáp đồng trục từ hệ thống camera CVBS cũ, việc nâng cấp lên Camera AHD chỉ cần thay camera và DVR, tiết kiệm toàn bộ chi phí đi cáp mới. Trong bối cảnh Camera IP ngày càng phổ biến và chi phí ngày càng giảm, Camera AHD vẫn duy trì vị thế cạnh tranh tốt trong phân khúc công trình nâng cấp và thị trường ngân sách hạn chế, đặc biệt tại các khu vực đang phát triển hạ tầng mạng chưa đồng bộ.
Camera AHD là giải pháp giám sát hiệu quả với khả năng truyền tín hiệu ổn định, hình ảnh Full HD sắc nét và chi phí đầu tư hợp lý. Liên hệ Khang Telecom để được tư vấn và lựa chọn camera AHD chính hãng phù hợp với nhu cầu sử dụng của gia đình, cửa hàng hoặc doanh nghiệp.
Camera AHD (Analog High Definition) là công nghệ camera truyền tín hiệu analog độ phân giải cao qua cáp đồng trục, mang đến khả năng truyền tín hiệu ổn định với khoảng cách lên đến 1200m mà không cần hạ tầng mạng phức tạp. Không giống camera analog truyền thống chỉ đạt độ phân giải thấp, Camera AHD hỗ trợ từ 720P đến 4K, đáp ứng nhu cầu giám sát an ninh hiện đại. Đây là lý do Camera AHD được lựa chọn phổ biến cho hộ gia đình, văn phòng và kho xưởng trên toàn quốc.
Camera AHD hỗ trợ đầy đủ chuẩn Full HD 1080P và các chuẩn phân giải cao hơn như 4MP, 5MP, thậm chí 4K 8MP, đảm bảo hình ảnh sắc nét và chi tiết trong mọi điều kiện ánh sáng. Chất lượng hình ảnh của Camera AHD không thua kém Camera IP cùng độ phân giải, trong khi độ trễ tín hiệu gần như bằng 0, rất phù hợp cho giám sát thời gian thực. Đây là ưu thế vượt trội so với nhiều giải pháp camera khác trong phân khúc tương đương.
Việc lắp đặt Camera AHD đơn giản hơn Camera IP nhờ chỉ cần cáp đồng trục RG59 hoặc RG6 cùng nguồn điện DC 12V, không yêu cầu cấu hình địa chỉ IP hay switch mạng. Người dùng không cần kiến thức chuyên sâu về mạng máy tính vẫn có thể tự lắp đặt hoặc thuê kỹ thuật viên với chi phí thấp. Bài viết dưới đây Khang Telecom sẽ giúp bạn hiểu rõ toàn diện về Camera AHD, từ định nghĩa, khả năng truyền tín hiệu, chất lượng hình ảnh đến hướng dẫn lắp đặt thực tế.
Camera AHD Là Gì? Định Nghĩa và Nguyên Lý Hoạt Động
Camera AHD là dòng camera an ninh thuộc nhóm HD analog, do công ty Next Chip (Hàn Quốc) phát triển, sử dụng công nghệ truyền tín hiệu analog độ phân giải cao qua cáp đồng trục để cung cấp hình ảnh sắc nét từ 720P đến 4K. Khác biệt hoàn toàn so với camera analog truyền thống (CVBS) chỉ hỗ trợ độ phân giải thấp dưới 700TVL, Camera AHD nâng cấp chất lượng hình ảnh vượt bậc trong khi vẫn giữ nguyên hạ tầng cáp đồng trục quen thuộc.
Để hiểu rõ hơn về Camera AHD, phần dưới đây sẽ phân tích chi tiết nguyên lý hoạt động và các thành phần cấu tạo cốt lõi của công nghệ này.
Camera AHD Hoạt Động Như Thế Nào?
Camera AHD hoạt động theo luồng tín hiệu một chiều: cảm biến hình ảnh thu nhận ánh sáng, chip xử lý AHD mã hóa tín hiệu thành định dạng analog HD, sau đó truyền qua cáp đồng trục đến đầu ghi DVR để hiển thị và lưu trữ. Cơ chế này đơn giản nhưng cực kỳ hiệu quả, loại bỏ hoàn toàn sự phụ thuộc vào băng thông mạng hay giao thức TCP/IP.
Cụ thể, luồng tín hiệu của Camera AHD diễn ra theo trình tự sau:
- Cảm biến CMOS/CCD thu ánh sáng và chuyển đổi thành tín hiệu điện.
- Chip xử lý AHD (do Next Chip sản xuất) mã hóa tín hiệu điện thành định dạng analog HD với băng thông cao hơn.
- Cáp đồng trục (RG59 hoặc RG6) truyền tín hiệu từ camera về đầu ghi với khoảng cách lên đến 500m với cáp RG59 và lên đến 1200m với cáp RG6 chất lượng cao.
- Đầu ghi DVR AHD tiếp nhận tín hiệu, giải mã, hiển thị hình ảnh lên màn hình và lưu trữ vào ổ cứng.
Điều quan trọng cần lưu ý là tín hiệu AHD ổn định hơn tín hiệu CVBS truyền thống vì băng thông kênh truyền được mở rộng đáng kể, cho phép mang thêm nhiều thông tin hình ảnh mà không gây suy hao tín hiệu trên đường dây dài. Độ trễ tín hiệu (latency) gần như bằng 0 mili giây, đây là lợi thế tuyệt đối so với Camera IP thường có độ trễ từ 100ms đến 500ms tùy băng thông mạng.
Camera AHD Có Những Thành Phần Cơ Bản Nào?
Camera AHD có 6 thành phần cơ bản gồm cảm biến hình ảnh, chip xử lý AHD, ống kính, đèn hồng ngoại IR LED, vỏ bảo vệ và hệ thống nguồn điện DC 12V, kết nối với đầu ghi DVR qua cáp đồng trục. Mỗi thành phần đóng vai trò riêng biệt và ảnh hưởng trực tiếp đến chất lượng cuối cùng của hệ thống giám sát.
Dưới đây là phân tích chi tiết từng thành phần cấu tạo của Camera AHD:
| Thành phần | Chức năng | Thông số thường gặp |
|---|---|---|
| Cảm biến hình ảnh (CMOS/CCD) | Thu nhận ánh sáng, chuyển đổi thành tín hiệu điện | 1/2.7″, 1/2.8″, 1/3″ Sony CMOS |
| Chip xử lý AHD | Mã hóa tín hiệu analog HD | Next Chip NVP2441, NVP2475 |
| Ống kính (Lens) | Điều chỉnh góc nhìn và tiêu cự | 2.8mm, 3.6mm, 6mm, varifocal |
| Đèn hồng ngoại (IR LED) | Hỗ trợ quan sát ban đêm | 15m, 30m, 50m, 80m |
| Vỏ bảo vệ | Bảo vệ linh kiện khỏi môi trường | IP66, IP67 chống nước bụi |
| Nguồn điện | Cung cấp năng lượng hoạt động | DC 12V, 500mA đến 1A |
Bảng trên tổng hợp 6 thành phần cơ bản của Camera AHD, bao gồm chức năng và thông số kỹ thuật thường gặp trên thị trường Việt Nam hiện nay.
Ngoài các thành phần bên trong camera, hệ thống AHD hoàn chỉnh còn bao gồm đầu ghi DVR AHD tương thích, cáp đồng trục RG59/RG6, đầu bấm BNC và nguồn điện tập trung. Việc lựa chọn đồng bộ các thành phần này đảm bảo hệ thống hoạt động ổn định và khai thác tối đa chất lượng hình ảnh.
Camera AHD Truyền Tín Hiệu Có Ổn Định Không?
Có, Camera AHD truyền tín hiệu rất ổn định nhờ 3 lý do cốt lõi: không phụ thuộc vào hạ tầng mạng LAN hay WiFi, khoảng cách truyền tín hiệu lên đến 1200m mà không suy hao đáng kể, và độ trễ tín hiệu gần như bằng 0 phù hợp hoàn toàn cho giám sát thời gian thực. Đây là lợi thế cạnh tranh nổi bật nhất của Camera AHD so với Camera IP trong nhiều môi trường lắp đặt thực tế.
Để hiểu đầy đủ hơn về sự ổn định tín hiệu của Camera AHD, phần tiếp theo sẽ phân tích cụ thể khoảng cách truyền tín hiệu tối đa và các yếu tố ảnh hưởng đến chất lượng đường truyền.
Khoảng Cách Truyền Tín Hiệu Tối Đa Của Camera AHD Là Bao Nhiêu?
Khoảng cách truyền tín hiệu tối đa của Camera AHD phụ thuộc vào phiên bản chuẩn, cụ thể AHD 1.0 đạt 500m, AHD 2.0 đạt 800m, AHD 3.0 và AHD-H đạt đến 1200m khi sử dụng cáp đồng trục chất lượng tốt. Đây là khoảng cách vượt trội so với camera analog CVBS truyền thống chỉ đạt khoảng 200m đến 300m trong điều kiện tiêu chuẩn.
Cụ thể, bảng dưới đây so sánh khoảng cách truyền tín hiệu theo từng phiên bản AHD:
| Chuẩn AHD | Độ phân giải | Khoảng cách tối đa (RG59) | Khoảng cách tối đa (RG6) |
|---|---|---|---|
| AHD 1.0 | 720P (1MP) | 500m | 800m |
| AHD 2.0 | 1080P (2MP) | 500m | 800m |
| AHD 3.0 | 4MP, 5MP | 800m | 1000m |
| AHD-H | 4K (8MP) | 800m | 1200m |
Bảng trên so sánh khoảng cách truyền tín hiệu tối đa của từng phiên bản Camera AHD theo loại cáp đồng trục được sử dụng, giúp người dùng lựa chọn đúng chuẩn phù hợp với diện tích lắp đặt.
Ngoài phiên bản chuẩn AHD, một số yếu tố thực tế ảnh hưởng đến khoảng cách truyền tín hiệu bao gồm:
- Chất lượng cáp đồng trục: Cáp RG6 lõi đồng nguyên chất cho khoảng cách xa hơn cáp RG59 lõi nhôm mạ đồng.
- Tiết diện dây lõi: Lõi dây càng lớn, điện trở càng thấp, tín hiệu càng ít suy hao trên đường dài.
- Chất lượng đầu bấm BNC: Đầu BNC tiếp xúc kém gây suy hao tín hiệu cục bộ, ảnh hưởng toàn tuyến.
- Môi trường lắp đặt: Nhiệt độ cao hoặc độ ẩm lớn làm tăng điện trở cáp, rút ngắn khoảng cách truyền hiệu quả.
Những Yếu Tố Nào Ảnh Hưởng Đến Sự Ổn Định Tín Hiệu Camera AHD?
Có 4 yếu tố chính ảnh hưởng đến sự ổn định tín hiệu Camera AHD gồm chất lượng cáp đồng trục, chất lượng đầu bấm BNC, nguồn điện DC 12V và nhiệt độ môi trường lắp đặt. Trong số này, nguồn điện không ổn định là nguyên nhân phổ biến nhất gây ra nhiễu tín hiệu mà nhiều người dùng thường bỏ qua khi thiết kế hệ thống.
Cụ thể, từng yếu tố ảnh hưởng được phân tích như sau:
- Chất lượng cáp đồng trục: Cáp kém chất lượng với lõi nhôm mạ đồng mỏng tạo điện trở cao, gây suy hao tín hiệu và giảm khoảng cách truyền dẫn hiệu quả. Nên ưu tiên cáp RG59 lõi đồng nguyên chất hoặc cáp RG6 cho khoảng cách trên 300m.
- Chất lượng đầu bấm BNC: Đầu BNC tiếp xúc không chặt hoặc hàn kém tạo điểm đứt mạch cục bộ, gây mất tín hiệu hoặc hình ảnh bị nhiễu đường kẻ ngang. Nên sử dụng đầu BNC nén (compression BNC) thay vì đầu BNC vặn vít thông thường.
- Nguồn điện DC 12V: Điện áp dao động hoặc nguồn điện không đủ công suất gây nhấp nháy hình ảnh và giảm tuổi thọ linh kiện. Nên dùng nguồn điện tập trung có ổn áp (stabilized power supply) thay vì nguồn adapter rời.
- Nhiệt độ môi trường: Nhiệt độ trên 60 độ C làm tăng điện trở cáp và ảnh hưởng đến hiệu suất chip xử lý. Lắp đặt camera ở nơi thoáng gió, tránh nắng chiếu trực tiếp lâu dài.
Lưu ý thực tế quan trọng: Tuyệt đối tránh đi cáp AHD song song và tiếp xúc trực tiếp với cáp điện lực 220V. Từ trường từ dây điện lực tạo ra nhiễu cảm ứng trên cáp đồng trục, khiến hình ảnh xuất hiện các đường sọc ngang di chuyển liên tục. Khoảng cách tối thiểu giữa cáp AHD và cáp điện lực phải đảm bảo ít nhất 30cm.
Camera AHD Có Hỗ Trợ Full HD Không? Chất Lượng Hình Ảnh Như Thế Nào?
Có, Camera AHD hỗ trợ đầy đủ Full HD 1080P và vượt xa hơn với các chuẩn 4MP, 5MP, thậm chí 4K 8MP, cung cấp hình ảnh sắc nét, chi tiết cao trong cả điều kiện ban ngày lẫn ban đêm. Sự phát triển từ AHD 1.0 lên AHD 3.0 và AHD-H đã đưa công nghệ này lên ngang tầm với Camera IP về chất lượng hình ảnh, trong khi vẫn giữ được ưu thế về độ ổn định đường truyền.
Tiếp theo, bài viết sẽ đi sâu vào các chuẩn độ phân giải cụ thể và so sánh chất lượng hình ảnh giữa Camera AHD và Camera IP để bạn có cơ sở lựa chọn phù hợp nhất.
Các Chuẩn Độ Phân Giải Của Camera AHD Là Gì?
Camera AHD có 5 chuẩn độ phân giải chính theo tiêu chí số điểm ảnh từ thấp đến cao: AHD 720P (1MP), AHD 1080P (2MP), AHD 4MP, AHD 5MP và AHD 4K (8MP), mỗi chuẩn phù hợp với một nhóm ứng dụng và ngân sách đầu tư khác nhau. Việc hiểu rõ sự khác biệt giữa các chuẩn này giúp người dùng tránh lãng phí chi phí hoặc đầu tư thiếu cho nhu cầu thực tế.
Dưới đây là bảng chi tiết các chuẩn độ phân giải Camera AHD và ứng dụng phù hợp:
| Chuẩn AHD | Độ phân giải | Số điểm ảnh | Ứng dụng phù hợp |
|---|---|---|---|
| AHD 720P | 1280×720 | 1MP | Nhà ở, cửa hàng nhỏ ngân sách hạn chế |
| AHD 1080P | 1920×1080 | 2MP | Văn phòng, nhà hàng, siêu thị |
| AHD 4MP | 2560×1440 | 4MP | Kho xưởng, bãi xe, công trình lớn |
| AHD 5MP | 2592×1944 | 5MP | Ngân hàng, trung tâm thương mại |
| AHD 4K | 3840×2160 | 8MP | Sân bay, nhà máy, hệ thống cao cấp |
Bảng trên liệt kê 5 chuẩn độ phân giải của Camera AHD từ thấp đến cao, kèm gợi ý ứng dụng phù hợp để người dùng dễ dàng lựa chọn đúng nhu cầu và ngân sách.
Đáng chú ý, chuẩn AHD 1080P (2MP) hiện đang là lựa chọn phổ biến nhất trên thị trường Việt Nam vì cân bằng tốt giữa chất lượng hình ảnh và chi phí đầu tư. Với độ phân giải 1920×1080, camera có thể nhận diện rõ khuôn mặt ở khoảng cách 5m đến 8m và đọc được biển số xe ở khoảng cách 3m đến 5m trong điều kiện ánh sáng đủ.
Camera AHD Full HD Và Camera IP Full HD Khác Nhau Như Thế Nào?
Camera AHD Full HD vượt trội về độ ổn định đường truyền và chi phí đầu tư thấp, trong khi Camera IP Full HD tốt hơn về tính năng thông minh và khả năng mở rộng hệ thống từ xa. Cả hai đều cung cấp độ phân giải 1920×1080 nhưng khác nhau hoàn toàn về công nghệ truyền tín hiệu, thiết bị hỗ trợ và phương thức quản lý.
Bảng so sánh chi tiết dưới đây làm rõ sự khác biệt giữa hai công nghệ này theo các tiêu chí quan trọng nhất:
| Tiêu chí so sánh | Camera AHD 1080P | Camera IP 1080P |
|---|---|---|
| Độ phân giải thực tế | 1920×1080 (2MP) | 1920×1080 (2MP) |
| Độ trễ hình ảnh | Gần 0ms | 100ms đến 500ms |
| Cáp kết nối | Đồng trục RG59/RG6 | Cáp mạng CAT5E/CAT6 |
| Thiết bị ghi hình | DVR AHD | NVR |
| Khoảng cách truyền | 500m đến 1200m | 100m (không PoE injector) |
| Chi phí hệ thống 4 kênh | Thấp hơn 20-30% | Cao hơn |
| Cấu hình lắp đặt | Đơn giản, cắm là chạy | Cần cấu hình IP, DHCP |
| Tính năng AI thông minh | Hạn chế | Phong phú (nhận diện mặt, đếm người) |
| Nén video | H.264 | H.264, H.265, H.265+ |
| Ánh sáng yếu (Low Light) | Tốt với WDR | Tốt hơn với Starlight/Color |
Bảng trên so sánh Camera AHD 1080P và Camera IP 1080P theo 10 tiêu chí quan trọng, giúp người dùng xác định công nghệ nào phù hợp hơn với điều kiện lắp đặt và ngân sách thực tế.
Trong điều kiện ánh sáng yếu, Camera AHD sử dụng đèn hồng ngoại IR LED cho hình ảnh đen trắng rõ nét, trong khi Camera IP cao cấp với cảm biến Starlight hoặc Color Night Vision cho hình ảnh màu ngay cả trong bóng tối. Tuy nhiên, camera IP có khả năng Starlight thường có giá cao hơn đáng kể so với Camera AHD cùng độ phân giải.
Lắp Đặt Camera AHD Có Dễ Không? Hướng Dẫn Chi Tiết
Có, lắp đặt Camera AHD đơn giản hơn nhiều so với Camera IP nhờ chỉ cần kết nối cáp đồng trục và nguồn điện DC 12V, không yêu cầu cấu hình địa chỉ IP, không cần switch mạng PoE và không cần cài phần mềm quản lý phức tạp. Người không có chuyên môn về mạng máy tính vẫn có thể lắp đặt hoàn chỉnh hệ thống Camera AHD trong vài giờ nếu chuẩn bị đầy đủ vật tư.
Tiếp theo, hướng dẫn dưới đây sẽ liệt kê cụ thể những gì cần chuẩn bị và từng bước thực hiện để lắp đặt Camera AHD đúng cách ngay lần đầu.
Cần Chuẩn Bị Những Gì Trước Khi Lắp Đặt Camera AHD?
Trước khi lắp đặt Camera AHD, cần chuẩn bị 6 loại thiết bị và vật tư gồm camera AHD, đầu ghi DVR AHD tương thích, cáp đồng trục, đầu BNC, nguồn điện tập trung và dụng cụ thi công cơ bản. Bước chuẩn bị đầy đủ giúp tránh gián đoạn giữa chừng và đảm bảo hệ thống hoạt động ổn định ngay từ lần khởi động đầu tiên.
Danh sách vật tư chi tiết cần chuẩn bị:
Thiết bị chính:
- Camera AHD (chọn đúng độ phân giải và loại vỏ: dome, bullet, box)
- Đầu ghi DVR AHD: phải hỗ trợ đúng chuẩn AHD tương ứng (không dùng DVR analog CVBS cũ vì không tương thích AHD 1080P trở lên)
- Ổ cứng HDD dành cho DVR (WD Purple, Seagate Skyhawk, dung lượng từ 1TB trở lên)
Vật tư kết nối:
- Cáp đồng trục RG59 (khoảng cách dưới 300m) hoặc RG6 (khoảng cách từ 300m đến 1200m)
- Đầu bấm BNC nén (compression BNC) hoặc đầu BNC hàn thiếc
- Dây điện 2 lõi 0.5mm đến 0.75mm để kéo nguồn điện riêng
Thiết bị nguồn điện:
- Nguồn điện tập trung (centralized power supply) 12V với số kênh tương ứng (4 kênh, 8 kênh, 16 kênh)
- Ưu tiên nguồn có ổn áp tự động để bảo vệ camera khỏi điện áp dao động
Dụng cụ thi công:
- Kìm bấm BNC (BNC crimping tool)
- Máy khoan, vít nở, búa cao su
- Thước dây, bút đánh dấu, kéo tuốt cáp
Lưu ý quan trọng: DVR AHD phải được chọn đúng chuẩn tương thích với camera. Ví dụ, nếu dùng camera AHD 5MP, DVR phải hỗ trợ chuẩn AHD 5MP, không thể dùng DVR chỉ hỗ trợ AHD 1080P để ghi hình ở độ phân giải 5MP được.
Các Bước Lắp Đặt Camera AHD Như Thế Nào?
Lắp đặt Camera AHD hoàn chỉnh qua 5 bước tuần tự: khảo sát vị trí, đi dây cáp đồng trục, bấm đầu BNC và kết nối, kết nối nguồn điện, rồi kiểm tra hình ảnh và hiệu chỉnh. Tuân thủ đúng thứ tự 5 bước này đảm bảo hệ thống vận hành ổn định và tránh phải tháo lắp lại nhiều lần.
Hướng dẫn chi tiết từng bước như sau:
Bước 1: Khảo sát vị trí lắp đặt và xác định hướng camera
Xác định điểm mù (blind spot) cần giám sát, đánh dấu vị trí gắn camera trên tường hoặc trần, đảm bảo camera bao phủ đúng vùng cần quan sát. Chú ý hướng ánh sáng mặt trời để tránh camera bị ngược sáng vào buổi sáng hoặc chiều tối.
Bước 2: Đi dây cáp đồng trục từ camera về đầu ghi
Kéo cáp đồng trục theo đường đi gọn nhất, sử dụng máng cáp hoặc ống luồng bảo vệ cáp khỏi tác động cơ học. Luôn để dư cáp ít nhất 30cm tại điểm gắn camera và 50cm tại đầu ghi để thuận tiện kết nối.
Bước 3: Bấm đầu BNC, kết nối cáp vào camera và DVR
Tuốt vỏ cáp 2cm, bẻ đan lưới chắn ra ngoài, tuốt vỏ lõi 8mm, lắp đầu BNC nén vào và dùng kìm bấm chặt. Kiểm tra đầu BNC bằng cách kéo nhẹ, đảm bảo không bị tuột. Cắm đầu BNC vào cổng tương ứng trên camera và cổng VIDEO IN trên DVR.
Bước 4: Kết nối nguồn điện DC 12V
Kéo dây điện 2 lõi từ nguồn tập trung đến từng camera, kết nối đúng cực dương (+) và cực âm (-) vào jack nguồn DC của camera. Sai cực nguồn điện có thể gây hỏng camera ngay lập tức, vì vậy cần kiểm tra kỹ trước khi cấp điện.
Bước 5: Bật nguồn, kiểm tra hình ảnh trên DVR và điều chỉnh góc camera
Bật nguồn điện tập trung và khởi động DVR, chờ khoảng 30 giây để hệ thống khởi tạo. Quan sát màn hình DVR, hình ảnh từng kênh camera sẽ hiển thị tự động mà không cần cấu hình thêm. Điều chỉnh góc xoay và độ nghiêng của camera để bao phủ đúng vùng giám sát, sau đó vặn chặt ốc cố định.
Cài đặt cơ bản trên DVR AHD sau khi lắp đặt:
- Vào menu DVR, chọn Camera Setup để xác nhận từng kênh nhận đúng tín hiệu AHD.
- Thiết lập ngày giờ hệ thống chính xác để đảm bảo dữ liệu ghi hình có mốc thời gian đúng.
- Cấu hình lịch ghi hình theo nhu cầu: ghi liên tục 24/7, ghi theo lịch hoặc ghi khi phát hiện chuyển động.
- Kết nối DVR với màn hình qua cổng HDMI hoặc VGA để xem hình ảnh trực tiếp.
- Nếu muốn xem từ xa qua điện thoại, kết nối DVR vào mạng LAN và cài ứng dụng của nhà sản xuất (Hik-Connect, DMSS, XMEye tùy thương hiệu DVR).
Camera AHD Khác Gì So Với Camera TVI, CVI Và Camera IP?
Camera AHD vượt trội về khả năng tương thích ngược với hạ tầng cáp đồng trục cũ và chi phí đầu tư thấp, Camera TVI tốt hơn về khoảng cách truyền tín hiệu tối đa, Camera CVI tối ưu hơn về truyền tín hiệu điều khiển PTZ, còn Camera IP dẫn đầu về tính năng thông minh và khả năng mở rộng hệ thống. Hiểu rõ sự khác biệt này giúp bạn lựa chọn đúng công nghệ phù hợp với nhu cầu và hạ tầng sẵn có.
Phần tiếp theo sẽ trình bày bảng so sánh chi tiết và phân tích cụ thể trường hợp nào nên chọn Camera AHD thay vì Camera IP.
Bảng So Sánh Camera AHD, TVI, CVI Và IP Camera
Camera AHD phù hợp nhất cho hộ gia đình và văn phòng nhỏ muốn nâng cấp từ hệ thống analog cũ, Camera TVI phù hợp cho kho xưởng diện tích lớn cần khoảng cách truyền xa, Camera CVI phù hợp cho hệ thống cần điều khiển camera quay PTZ qua cáp đồng trục, và Camera IP phù hợp cho hệ thống hiện đại cần tính năng AI và quản lý từ xa toàn diện. Bảng so sánh dưới đây cung cấp cái nhìn tổng quan theo 6 tiêu chí kỹ thuật và thương mại quan trọng nhất.
| Tiêu chí | Camera AHD | Camera TVI | Camera CVI | Camera IP |
|---|---|---|---|---|
| Độ phân giải tối đa | 4K (8MP) | 4K (8MP) | 4K (8MP) | Không giới hạn (12MP+) |
| Khoảng cách truyền | 1200m (RG6) | 1600m (RG6) | 1200m (RG6) | 100m (không PoE extender) |
| Loại cáp sử dụng | Đồng trục RG59/RG6 | Đồng trục RG59/RG6 | Đồng trục RG59/RG6 | CAT5E/CAT6 hoặc quang |
| Chi phí đầu tư ban đầu | Thấp | Thấp | Thấp | Trung bình đến cao |
| Độ khó lắp đặt | Dễ | Dễ | Dễ | Trung bình đến khó |
| Khả năng mở rộng | Hạn chế (theo kênh DVR) | Hạn chế (theo kênh DVR) | Hạn chế (theo kênh DVR) | Linh hoạt cao |
| Tính năng AI thông minh | Hạn chế | Hạn chế | Hạn chế | Phong phú |
| Tương thích ngược cáp cũ | Tốt nhất | Tốt | Tốt | Không tương thích |
| Hãng phát triển chuẩn | Next Chip | Hikvision | Dahua | Nhiều hãng |
Bảng trên so sánh 4 công nghệ camera phổ biến nhất hiện nay theo 9 tiêu chí kỹ thuật và thương mại, giúp người dùng xác định giải pháp phù hợp nhất với điều kiện thực tế của mình.
Đáng chú ý, Camera AHD có lợi thế đặc biệt khi nâng cấp hệ thống từ camera analog CVBS cũ vì có thể tái sử dụng toàn bộ hạ tầng cáp đồng trục đã lắp sẵn, chỉ cần thay thế camera và đầu ghi DVR. Điều này giúp tiết kiệm đáng kể chi phí thi công đi dây, đặc biệt với các công trình đã hoàn thiện nội thất mà việc đục tường kéo cáp mới rất tốn kém.
Khi Nào Nên Chọn Camera AHD Thay Vì Camera IP?
Nên chọn Camera AHD thay vì Camera IP trong 4 trường hợp: ngân sách đầu tư hạn chế, hạ tầng mạng LAN/WiFi yếu hoặc không ổn định, môi trường có nhiễu điện từ mạnh, và khi cần nâng cấp từ hệ thống camera analog cũ mà không muốn thay toàn bộ cáp. Mỗi trường hợp đều có lý do kỹ thuật và kinh tế rõ ràng để ưu tiên Camera AHD hơn Camera IP.
Phân tích chi tiết từng trường hợp nên chọn Camera AHD:
Trường hợp 1: Ngân sách hạn chế
Hệ thống Camera AHD 4 kênh 1080P hoàn chỉnh (camera, DVR, ổ cứng, cáp) thường có tổng chi phí thấp hơn 20% đến 35% so với hệ thống Camera IP tương đương. Với ngân sách dưới 5 triệu đồng cho hệ thống 4 kênh, Camera AHD là lựa chọn khả thi duy nhất đảm bảo chất lượng hình ảnh Full HD.
Trường hợp 2: Hạ tầng mạng yếu hoặc không ổn định
Tại các khu vực ngoại ô, khu công nghiệp hoặc kho bãi có kết nối internet không ổn định, Camera AHD hoạt động hoàn toàn độc lập với mạng LAN hay WiFi. Hệ thống vẫn ghi hình liên tục 24/7 ngay cả khi mạng internet bị gián đoạn hoàn toàn.
Trường hợp 3: Môi trường nhiễu điện từ mạnh
Kho xưởng sản xuất có máy hàn, động cơ điện lớn hoặc biến tần tạo ra nhiễu điện từ (EMI) mạnh làm gián đoạn tín hiệu WiFi và ảnh hưởng đến Camera IP không dây. Camera AHD truyền tín hiệu qua cáp đồng trục có lớp chắn điện từ (shielding) hiệu quả, hạn chế tốt nhiễu EMI từ môi trường công nghiệp.
Trường hợp 4: Nâng cấp từ hệ thống analog cũ
Đây là lợi thế độc nhất của Camera AHD so với tất cả các công nghệ khác. Khi một công trình đã có sẵn hạ tầng cáp đồng trục từ hệ thống camera CVBS cũ, việc nâng cấp lên Camera AHD chỉ cần thay camera và DVR, tiết kiệm toàn bộ chi phí đi cáp mới. Trong bối cảnh Camera IP ngày càng phổ biến và chi phí ngày càng giảm, Camera AHD vẫn duy trì vị thế cạnh tranh tốt trong phân khúc công trình nâng cấp và thị trường ngân sách hạn chế, đặc biệt tại các khu vực đang phát triển hạ tầng mạng chưa đồng bộ.
Camera AHD là giải pháp giám sát hiệu quả với khả năng truyền tín hiệu ổn định, hình ảnh Full HD sắc nét và chi phí đầu tư hợp lý. Liên hệ Khang Telecom để được tư vấn và lựa chọn camera AHD chính hãng phù hợp với nhu cầu sử dụng của gia đình, cửa hàng hoặc doanh nghiệp.
